B1BB0EK1 - 206 MOTEUR EW10J4

IDENTIFICATION - CARACTÉRISTIQUES VILEBREQUIN

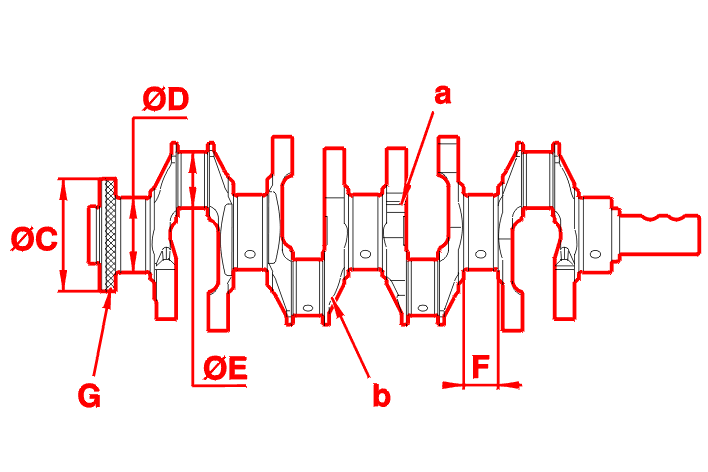

1 - IDENTIFICATION

(A) Repère de rectification des tourillons :

touche de peinture blanche
valeur de rectification 0.3 mm

(B) Repère de rectification des manetons :

touche de peinture blanche
valeur de rectification 0.3 mm

IMPÉRATIF : la zone (G) ne doit comporter aucun défaut .

2 - CARACTÉRISTIQUES

vilebrequin
	EW7J4	EW10J4	EW10D	EW7J4	EW10J4	EW10D
particularités	cote nominale	cote réparation	cote nominale	cote réparation	cote nominale	cote réparation
ø (C) 0 ; - 0.087 mm	90	89.8	90	89.8	90	89.8
ø (D) 0 ; - 0.025 mm	60	59.7	60	59.7	60	59.7
ø (E) -0.025 ; - 0.009 mm	45	44.7	45	44.7	45	44.7
ø (F) + 0.05 ; 0 mm	26.6	cote nominale	26.6	cote nominale	26.6	cote nominale
