B1BB2BK1 - 206 MOTEUR TU5JP4

IDENTIFICATION - CARACTÉRISTIQUES - COUPLES DE SERRAGE ACCESSOIRES

1 - CARACTÉRISTIQUES - COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES

particularités sans réfrigération avec réfrigération
fournisseur HUTCHINSON
désignation courroie POLY V 1454SK551 courroie POLY V 1560SK547
longueur
(mm)
1454,0 ± 4,0 1560,0 ± 4,0
nombre de voies 6

2 - COUPLES DE SERRAGE

2 - 1 - POMPE DE DIRECTION ASSISTÉE


(1) Pompe de direction assistée .

désignation couples de serrage
(m.daN)
(2) - (3) 2 vis de fixation M8X125-30 2.5
(4) 1 vis de fixation M8X125-30 2.2

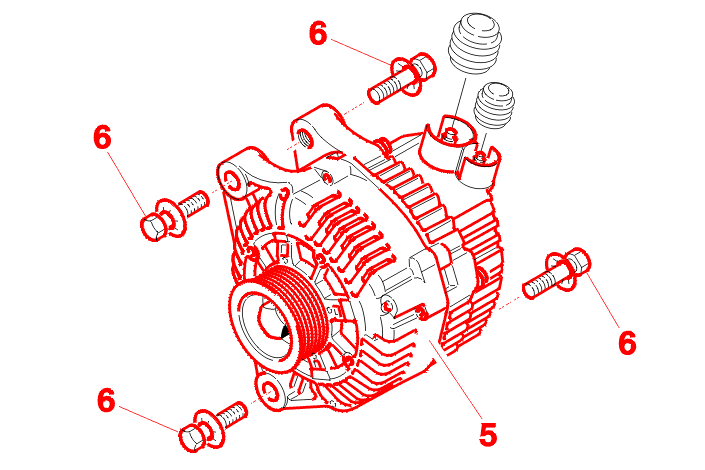

2 - 2 - ALTERNATEUR


(5) Alternateur :

désignation couples de serrage
(m.daN)
(6) 4 vis M10X150-40 4.0

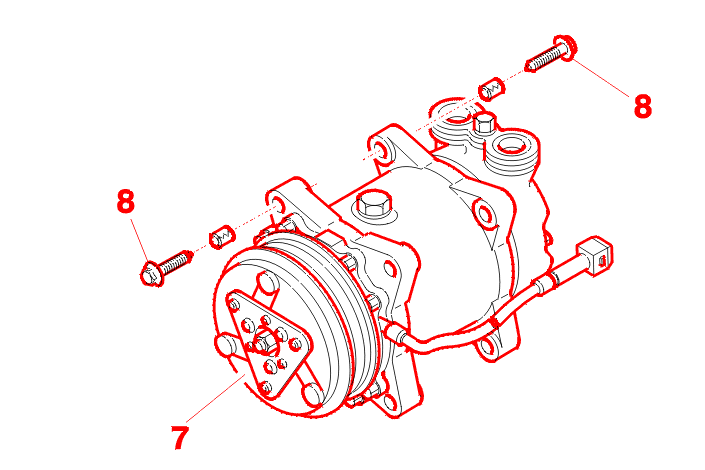

2 - 3 - COMPRESSEUR RÉFRIGÉRATION


(7) Compresseur réfrigération SANDEN SD6V12 :

désignation couples de serrage
(m.daN)
(8) 4 vis M8X125-45 2.5

2 - 4 - SUPPORT ACCESSOIRES


(9) Support de pompe de direction assistée et d'alternateur .

désignation couples de serrage
(m.daN)
(10) 4 vis M8X125-60 2.5

AIR CONDITIONNÉ

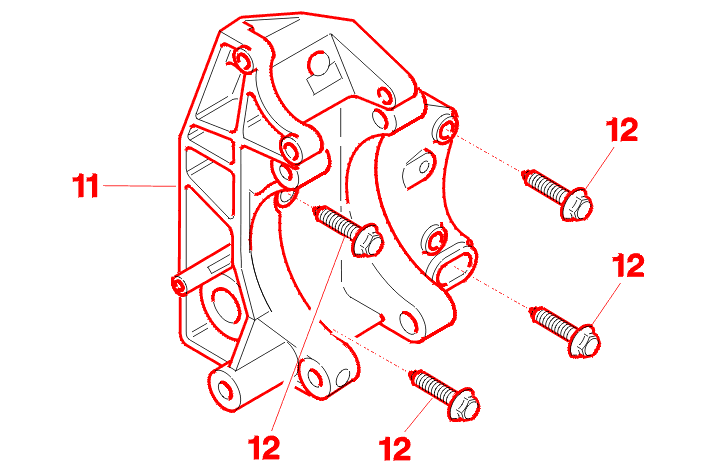

(11) Support de pompe de direction assistée et d'alternateur .

désignation couples de serrage
(m.daN)
(12) 4 vis M8X125-60 2.5


(13) Support du compresseur de climatisation .

désignation couples de serrage
(m.daN)
(14) 3 vis M8X125-35 2.5
(15) 1 vis M8X125-80 2.5

TOUS TYPES

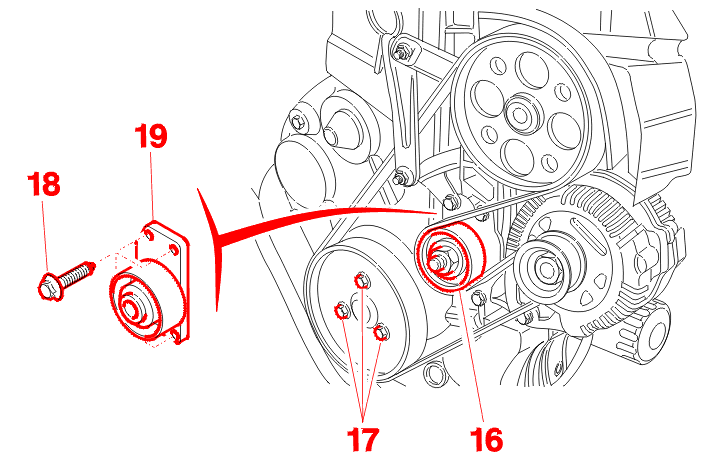

3 - MONTAGE ACCESSOIRES


(16) Ensemble galet tendeur .

désignation couples de serrage
(m.daN)
(17) fixation poulie accessoires 2.5
(18) fixation ensemble galet tendeur 0.8
(19) vis centrale galet tendeur 4.5

AIR CONDITIONNÉ


désignation couples de serrage
(m.daN)
(20) fixation galet enrouleur 4.5
(21) fixation galet tendeur (écrou) 2.5
(réutilisation interdite)
(22) fixation poulie accessoires 2.5
