B1CJ0JK1 - 206 MOTEUR TU

ASSEMBLAGE BIELLES - PISTONS

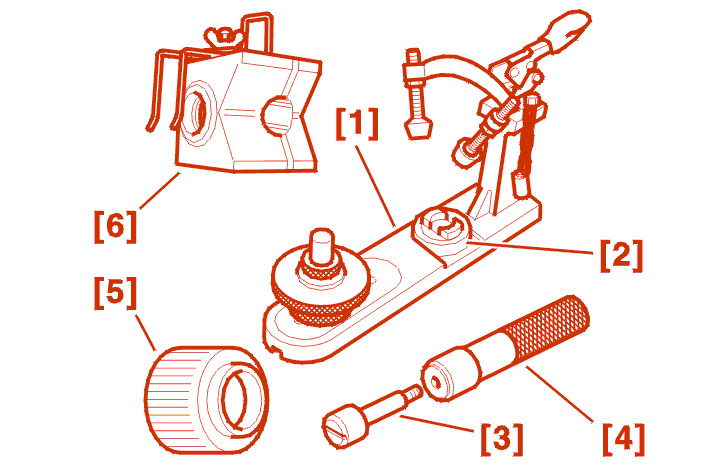

1 - OUTILLAGE SPÉCIAL

libellé	référence	référence
[1] socle	(-).0139-AZ	-
[2] appui de piston TU9 appui de piston TU1 - TU2 - TU3 - TU5	(-).0139-Q (-).0132-D3Y (-).0139-V	4510-TF
[3] guide axe de piston : moteur TU9	(-).0139-P	4510-TD
[3]guide axe de piston : moteurs TU1 - TU2 - TU3 - TU5	(-).0132-D2Z	4510-TE
[4]poignée : moteur TU9	(-).0139-N	4510-TC
[4] poignée :moteurs TU1 - TU2 - TU3 - TU5	(-).0139-B	4510-TC
[5] appui pour mise en place de l'axe de piston	-	4510-TF
[6] socle de positionnement du piston	-	6021-T1

2 - ASSEMBLAGE BIELLES/PISTONS

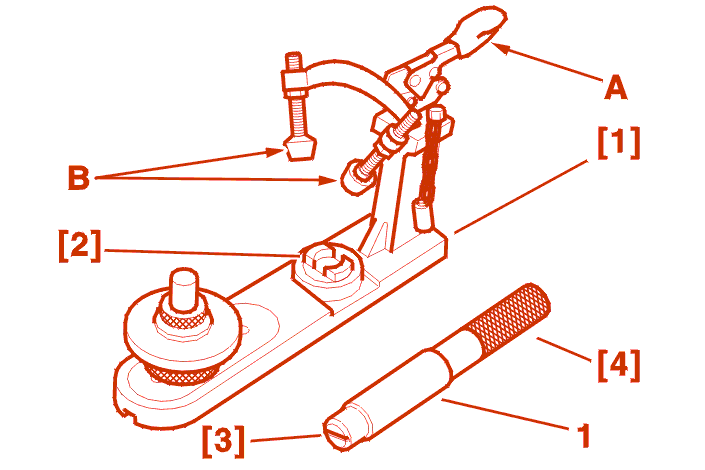

Monter l'axe (1) du premier piston sur l'embout de guidage [3] .

Visser la poignée [4] à la main jusqu'en butée sans forcer .

Placer sur le socle [1] l'appui [2] .

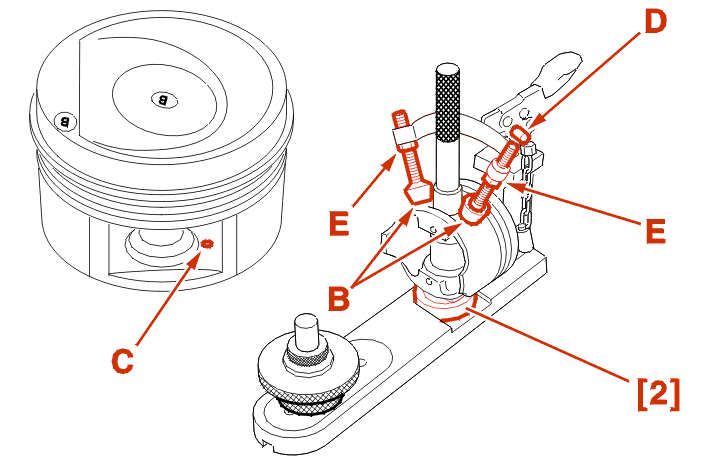

Ouvrir la pince (A) .

Dévisser au maximum les poussoirs (B) .

IMPÉRATIF : lors du positionnement du piston sur l'appui [2], orienter la face comportant le bossage (C) vers le haut .

Positionner le piston sur l'appui [2] et le guider avec l'ensemble poignée, axe, embout de guidage .

Introduire la broche (D) .

Visser les poussoirs (B) jusqu'au contact du piston .

Serrer les écrous (E) .

Retirer la broche (D) .

Verrouiller le piston .

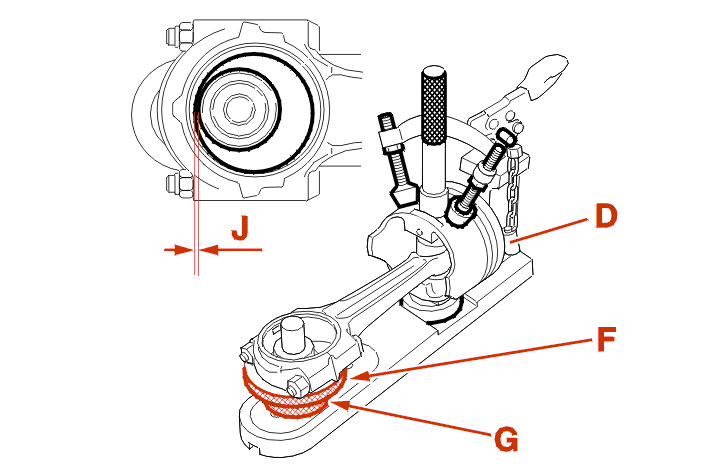

Placer la bielle avec son chapeau (sans coussinet) dans le piston et la centrer avec l'ensemble poignée/axe/embout .

Régler la position et la hauteur de l'appui de bielle (F) pour obtenir :

Serrer le contre-écrou (G) .

Déposer la bielle .

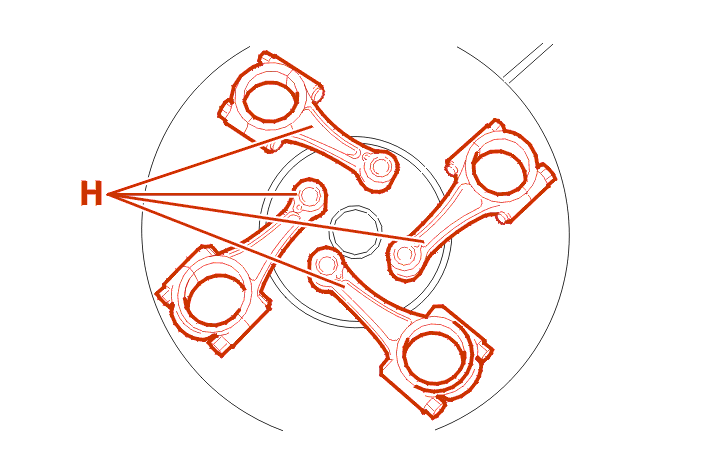

Disposer les bielles sur un réchaud électrique .

Placer sur chaque pied de bielle un morceau de soudure à l'étain (H) .

Chauffer jusqu'à fusion de la soudure (température de 250 °C) .

IMPÉRATIF : huiler les axes de piston .

ATTENTION : la réussite des opérations est conditionnée par la rapidité d'exécution : l'axe doit être emmanché d'un seul mouvement .

Essuyer la goutte de soudure .

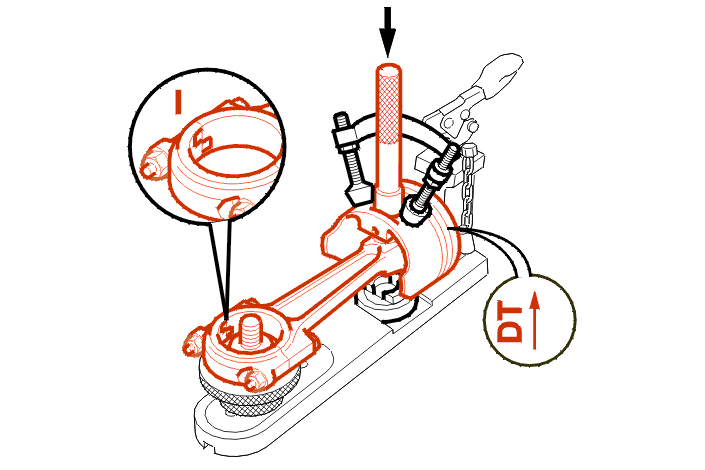

Flèche du repère (DT) sur le piston vers le haut :

placer la bielle dans le piston, les arrêts de coussinets (I) orientés suivant la figure

Flèche du repère (DT) sur le piston vers le bas :

placer la bielle dans le piston, arrêts de coussinets (I) orientés à droite par rapport à l'axe du piston

NOTA : dans le moteur, les arrêts de coussinets (I) sont situés côté admission .

Engager rapidement l'axe jusqu'en butée .

Attendre quelques secondes pour déposer l'ensemble bielle/piston .

Procéder de la même manière pour les trois autres ensembles .

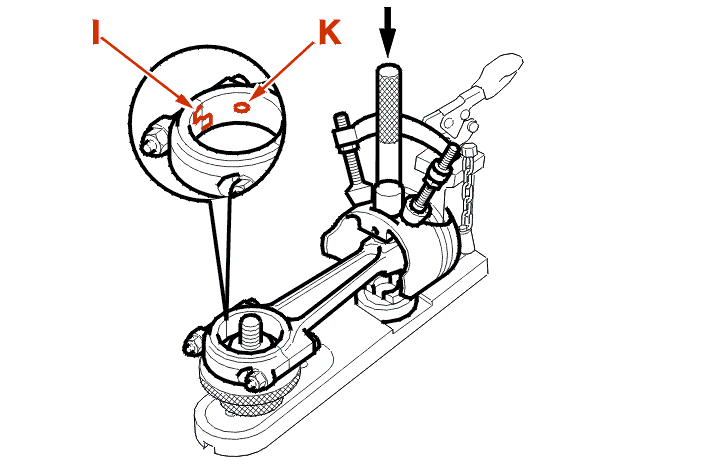

2 - 1 - BIELLE MUNIE DE TROU DE GRAISSAGE

Dans le moteur, le trou de graissage (K) est situé côté admission .

Le trou de graissage (K) est situé du même côté que les arrêts de coussinets (I) .
