B1DG0GK1 - 206 MOTEUR TU

DÉPOSE - REPOSE CULBUTEURS

1 - DÉPOSE

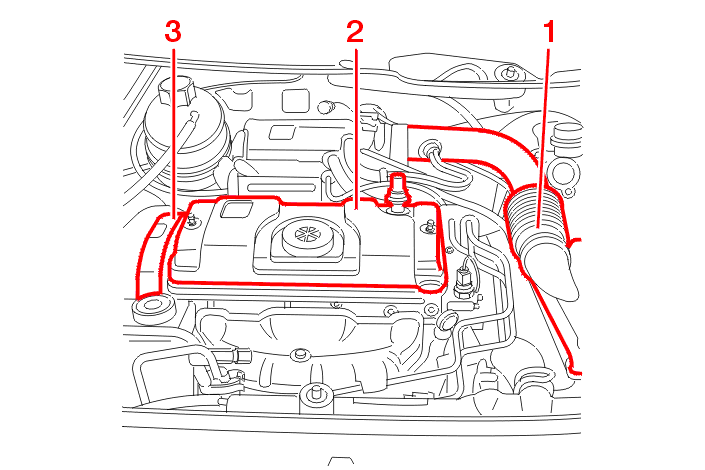

Déposer :

• la batterie
• l'ensemble filtre à air (1)
• le couvre-culasse (2)
• la tôle déflectrice
• le carter de distribution supérieur (3)

Écarter le calculateur d'injection et son support .

DIRECTION ASSISTÉE

Déposer les vis (4) .

TOUS TYPES

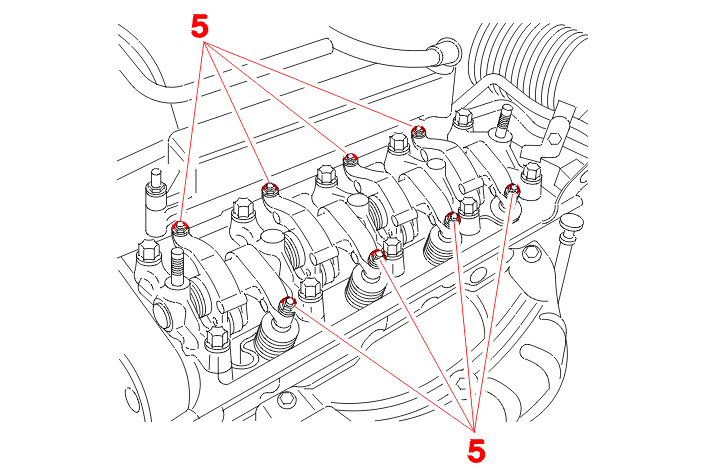

Desserrer au maximum toutes les vis de réglage (5) .

Positionner le moteur pour qu'aucun culbuteur ne soit en contrainte sur une came (ou pour que les contraintes soient minimales) .

NOTA : le ou les culbuteurs à déposer doit (doivent) être en regard d'un dos de came .

Déposer :

• le goujon (6)
• la vis butée (7)

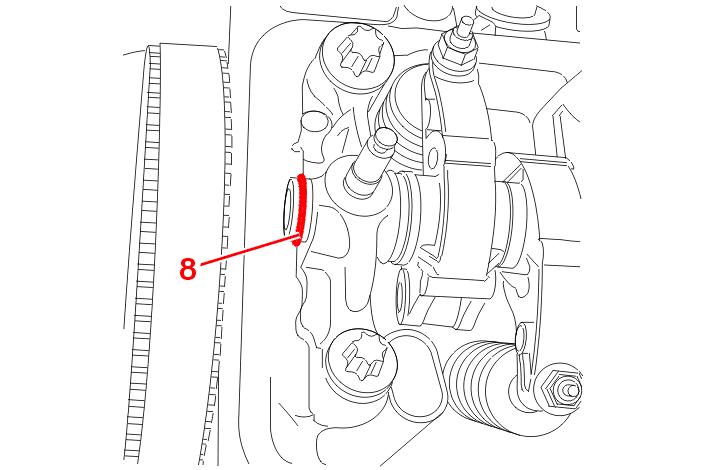

Déposer l'anneau élastique (8) .

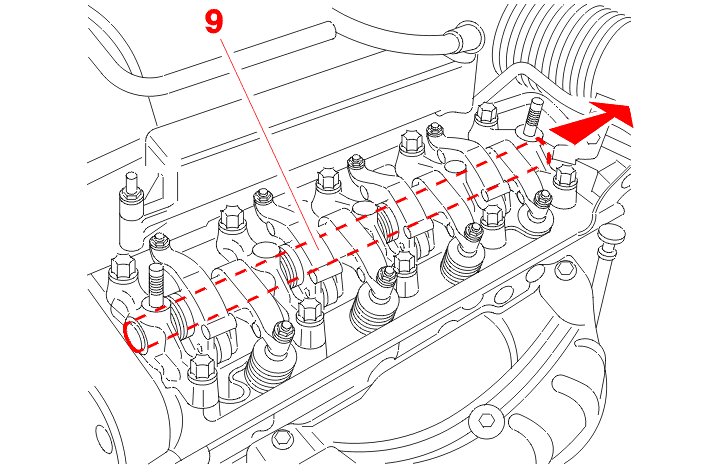

Repousser l'axe de rampe (9) jusqu'à libérer le ou les culbuteurs à déposer, en utilisant un tube de diamètre extérieur de 19 mm maxi (ex. douille longue radio de 13 à 14) .

ATTENTION : durant cette opération, veiller à ne pas détériorer ni l'axe de rampe, ni les pastilles d'étanchéité en bout d'axe .

Déposer :

• l'ensemble ressort (10) coupelle (11)
• le culbuteur (12)

ATTENTION : éviter les chocs sur les rouleaux des culbuteurs lors de la manipulation de la rampe .

ATTENTION : éviter le contact direct des mains avec les pistes des rouleaux des culbuteurs .

2 - REPOSE

ATTENTION : éviter le contact direct des mains avec les pistes des rouleaux des culbuteurs ; déposer un léger film d'huile moteur propre sur les pistes des rouleaux et sur l'axe des culbuteurs lors de la mise en place de la rampe ; contrôler l'absence de point dur sur les rouleaux des culbuteurs .

Mettre en place :

• le culbuteur
• l'ensemble ressort coupelle

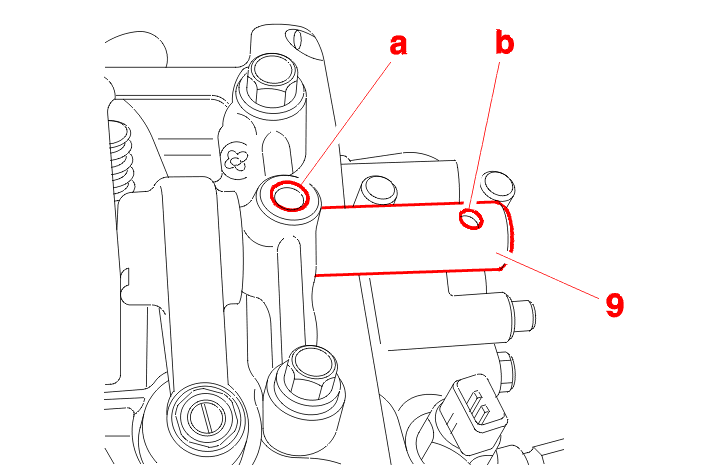

Mettre en place l'axe (9) avec précaution et en alignant les perçages (a)-(b) .

Reposer :

• la vis butée (7)
• le goujon (6)
• l'anneau élastique (8)

Régler le jeu aux soupapes .

Reposer :

• le carter de distribution supérieur (3)
• le couvre-culasse (2)
• l'ensemble filtre à air (1)
• la batterie

DIRECTION ASSISTÉE

Reposer : Les vis de fixation (4) .
