B1DG1BK1 - 206 MOTEUR D4D MERCOSUR

DÉPOSE - REPOSE CULASSE

1 - DÉPOSE

Mettre le véhicule sur un pont élévateur deux colonnes .

Déposer la tôle pare-pierres .

VIDANGER LE CIRCUIT DE REFROIDISSEMENT .

Déposer :

• les courroies d'accessoires
• la courroie de distribution

Déposer le couvercle de bac batterie .

Débrancher la batterie .

Déposer :

• le cache-style
• le filtre à air

Déposer :

• LE BLOC BOBINE COMPACTÉ (1)
• LE RÉPARTITEUR D'AIR (2)
• le couvre-culasse
• la ligne d'échappement

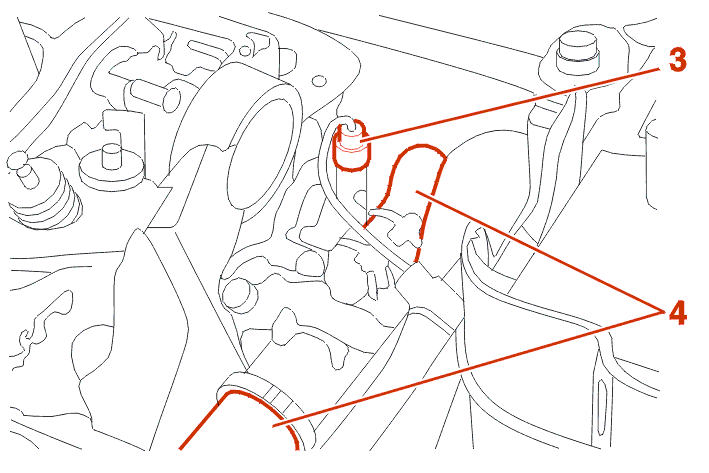

Débrancher :

• le câble de masse (3)
• les tuyaux attenant au boîtier de sortie d'eau (4)

Desserrer les vis de fixation de la culasse : Dans l'ordre indiqué .

Déposer la culasse .

Appliquer le produit DECAPJOINT sur la partie à nettoyer, attendre 10 minutes, puis enlever à l'aide d'une spatule en bois .

NOTA : pour cette opération, il est préférable de porter des gants .

ATTENTION : ne pas gratter les plans de joints des pièces en aluminium .

2 - REPOSE

2 - 1 - CONTRÔLE DE LA PLANÉITÉ

Déformation maximale admise = 0.05 mm .

ATTENTION : la culasse n'est pas rectifiable .

Poser un joint de culasse neuf .

Reposer la culasse .

ATTENTION : toutes les vis de la culasse doivent être remplacées systématiquement après démontage .

Ne pas huiler les vis .

NOTA : pour obtenir un serrage correct des vis, retirer avec une seringue l'huile pouvant se trouver dans les trous de fixation de la culasse, nettoyer et sécher .

Serrer les vis de culasse dans l'ordre indiqué .

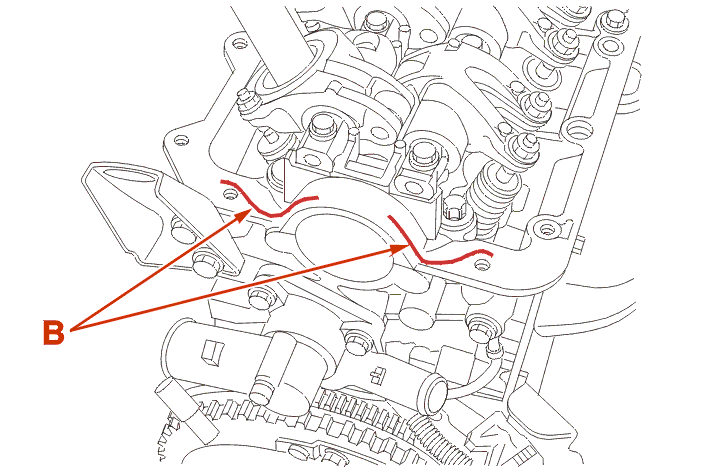

Appliquer du produit d'étanchéïté E10 sur les paliers (A) et (B) de l'arbre à cames, ainsi que sur les 4 trous de fixation arrière du couvre-culasse .

Reposer les vis du couvre-culasse et les approcher à la main .

Serrer les vis de fixation dans l'ordre indiqué : 1 m.daN .

Reposer des joints de puits de bougies neufs à l'aide d'une douille de 30 mm .

Reposer :

• LE RÉPARTITEUR D'AIR (2)
• LE BLOC BOBINE COMPACTÉ (1)
• la courroie de distribution
• les courroies d'entraînement

Refaire le niveau avec de l'huile neuve .

REMPLIR ET PURGER LE CIRCUIT DE REFROIDISSEMENT .

Procéder dans l'ordre inverse des opérations de dépose .
