B1DJ09K1 - 206 MOTEUR TU5JP MOTEUR TU1JP MOTEUR TU3JP

RÉVISION CULASSE

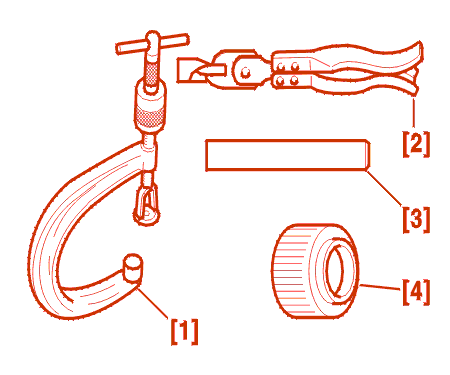

1 - OUTILLAGE SPÉCIAL

2 - DÉMONTAGE

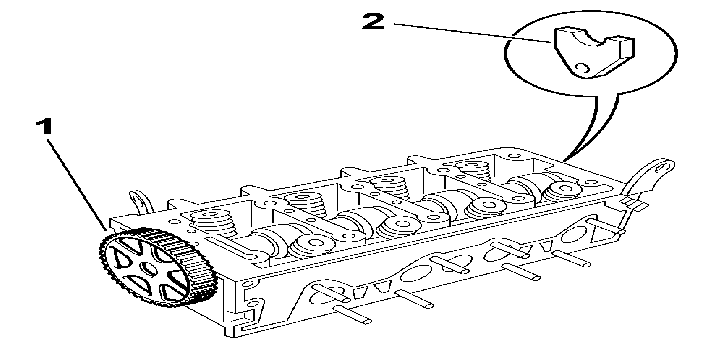

Déposer :

• la poulie (1)
• la fourchette d'arrêt d'arbre à cames (2)

Frapper avec un maillet pour dégager le joint à lèvres(3) .

Déposer l'arbre à cames(4) .

Déposer Les 8 soupapes en utilisant l'outil [1] :

• les demi-lunes(5)
• la coupelle (6)
• les ressorts (7)
• les rondelles d'appui (8)
• les soupapes (9)

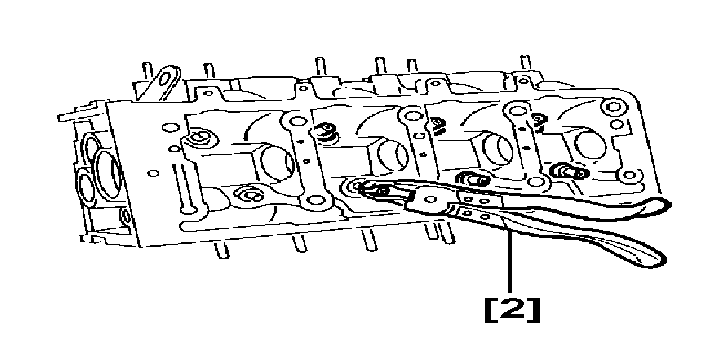

Déposer les joints de queues de soupapes à l'aide de la pince .

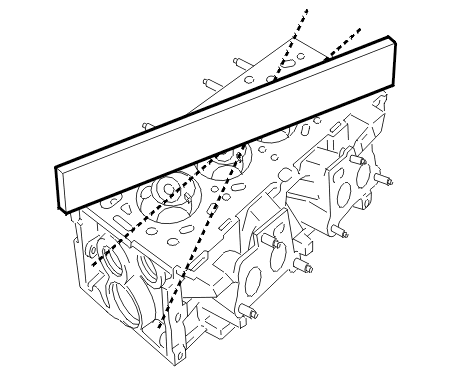

3 - CONTRÔLE DE LA PLANÉITÉ

Déformation maximale du plan de culasse 0.05 mm .

4 - REMONTAGE

Reposer les joints avec l'outil [3] .

Pour l'interchangeabilité des pièces, se référer aux chapitres suivants :

• RESSORTS DE SOUPAPES
• SOUPAPES
• GUIDES DE SOUPAPES
• SIÈGES DE SOUPAPES

Reposer :

• les soupapes (9)
• les rondelles d'appui (8)
• les ressorts (7)
• la coupelle (6)
• les demi-lunes (5)

Lubrifier les cames et les paliers (Huile moteur propre) .

Reposer :

• l'arbre à cames (4)

Reposer un joint à lèvre neuf (4) à l'aide de l'outil .

Serrer la vis (10) jusqu'en butée .

Déposer l'outil [4] .

Reposer la fourchette d'arrêt (2) .

Serrage : 1.5 m.daN .

Reposer la poulie (1) .
