B1EB0SK1 - 206 MOTEUR TU5JP4
IDENTIFICATION - CARACTÉRISTIQUES - DISTRIBUTION

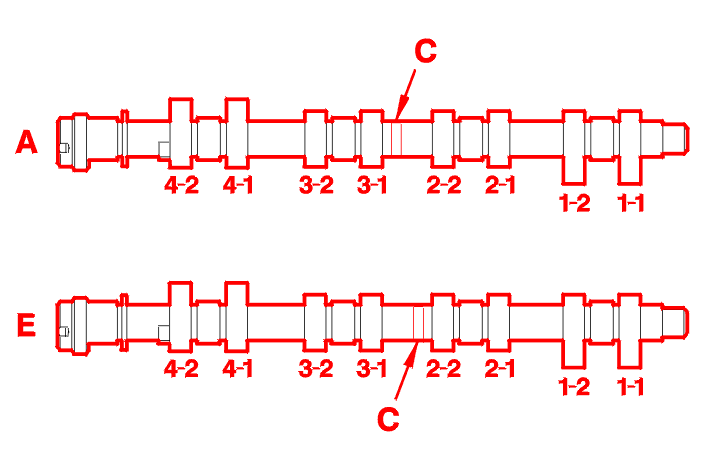

1 - IDENTIFICATION - ARBRE À CAMES
(A) = Admission .
(E) = Échappement .
Les arbres à cames possèdent types de repérage :
Cette zone comporte les indications suivantes :
2 - CARACTÉRISTIQUES
2 - 1 - COURROIE DE DISTRIBUTION
| type réglementaire moteur | NFU |
|---|---|
| code moteur | TU5JP4 |
| largeur (mm) | 25,4 |
| nombre de dents | 134 |
| matière | HSN |
| fournisseur | GATES |
2 - 2 - JEU AUX SOUPAPES À FROID
| libellé | NFU |
|---|---|
| code moteur | TU5JP4 |
| admission (mm) | non réglable |
| échappement (mm) | non réglable |

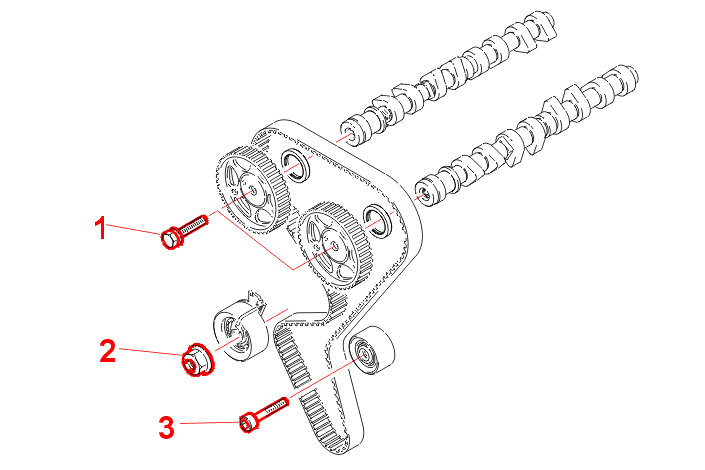

3 - COUPLES DE SERRAGE
| repère | m.daN |
|---|---|
| (1) fixation pignon d'arbre à cames | 8.0 |
| (2) fixation galet tendeur | 2.2 |
| (3) fixation galet enrouleur | 2.0 |
