B1EB0TK1 - 206 MOTEUR TU1JP MOTEUR TU3JP
IDENTIFICATION - CARACTÉRISTIQUES - DISTRIBUTION
1 - IDENTIFICATION - ARBRE À CAMES

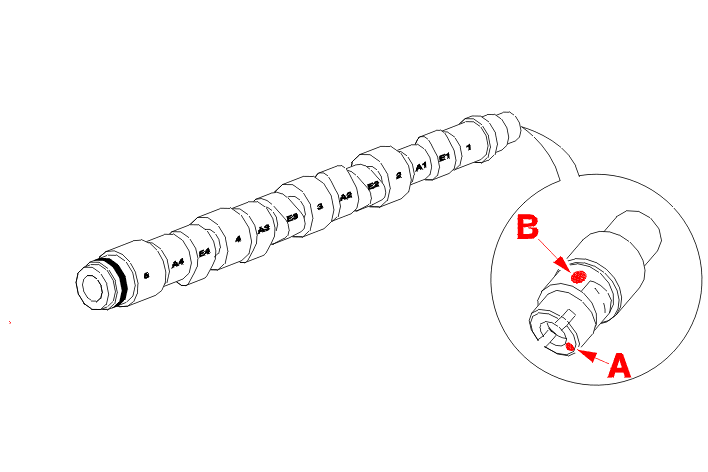

Les arbres à cames possèdent deux types de repérage :
MOTEUR TU1JP DÉPOLLUTION L4
| code moteur | repère couleur (B) | marquage en bout d'arbre (A) |
|---|---|---|
| TU1JP/L4 | bleu | 7 |
MOTEUR TU3JP DÉPOLLUTION L4
| code moteur | repère couleur (B) | marquage en bout d'arbre (A) |
|---|---|---|
| TU3JP/L4 | vert | S |
TOUS TYPES
2 - CARACTÉRISTIQUES
2 - 1 - COURROIE DE DISTRIBUTION
MOTEUR TU1JP DÉPOLLUTION L4
| type réglementaire moteur | HFX |
|---|---|
| code moteur | TU1JP |
| largeur (mm) | 17,0 |
| nombre de dents | 100 |
| matière | HSN |
| fournisseur | GATES |
MOTEUR TU3JP DÉPOLLUTION L4
| type réglementaire moteur | KFW |
|---|---|
| code moteur | TU3JP |
| largeur (mm) | 17,0 |
| nombre de dents | 104 |
| matière | HSN |
| fournisseur | GATES |
TOUS TYPES
2 - 2 - JEU AUX SOUPAPES À FROID
| libellé | (mm) |
|---|---|
| jeu aux soupapes admission |
0.20 ± 0.05 |
| jeu aux soupapes échappement |
0.40 ± 0.05 |
3 - COUPLES DE SERRAGE

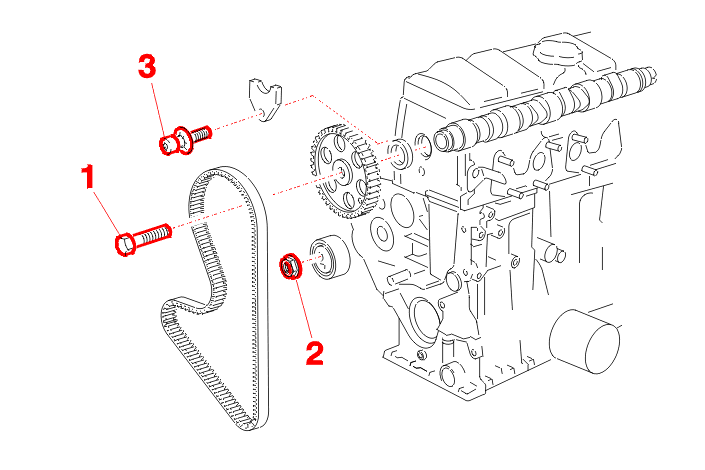

| repère | m.daN |
|---|---|
| (1) fixation pignon d'arbre à cames | 4.5 |
| (2) fixation galet tendeur | 2.0 |
| (3) fixation butée d'arbre à cames | 1.6 |

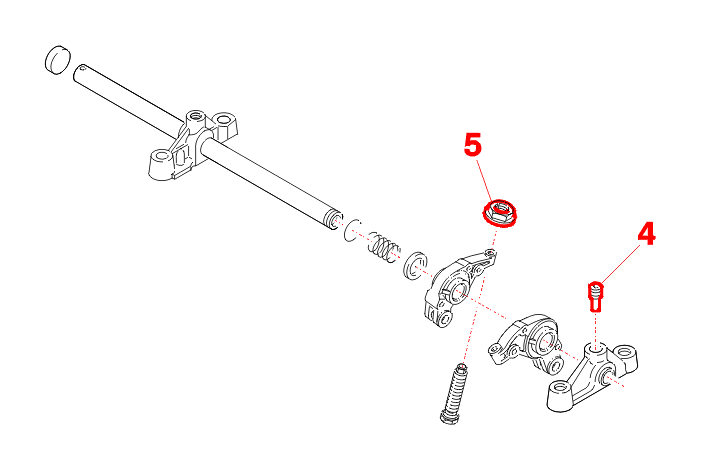

| repère | m.daN |
|---|---|
| (4) vis d'orientation | 0.6 |
| (5) écrous réglage culbuteurs | 1.8 |
