B1EG10K1 - 206 MOTEUR DW8
DÉPOSE - REPOSE COURROIE DE DISTRIBUTION
1 - OUTILLAGE SPÉCIAL
[1] Appareil de mesure de tension de courroie : SEEM C.TRONIC 105.5M .
[2] Pige de calage du vilebrequin : (-).0188-D .
[3] Pige d'arbre à cames + Vis à tête hexagonale M8 X 80 X 125 : (-).0188-E .
[4] Pige de calage pompe d'injection : (-).0188-H .
[5] Épingle de maintien de courroie : (-).0188-K .
[6] Arrêtoir de volant moteur : (-).0188-F .
[7] Clé d'entraînement de vilebrequin : (-).0117-EZ .
[8] Palonnier : (-).0102-D .
[9] Crochets de levage : (-).0102-J .
[10] Levier de tension : (-).0188-J1 .
2 - DÉPOSE
MOTEUR DW8
Débrancher la batterie .

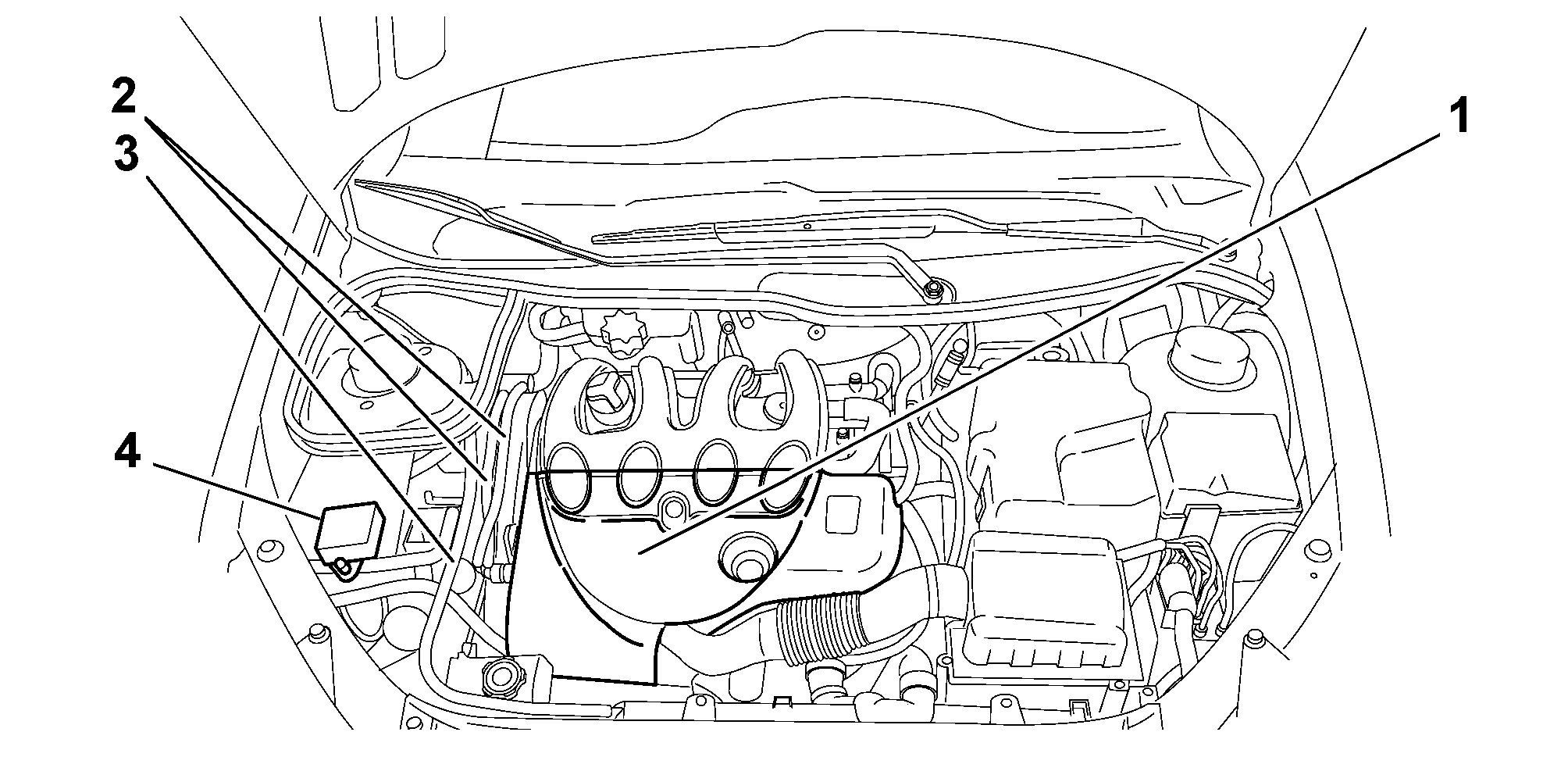

Déposer le cache-style (1) .
Débrider et dégager :
Déposer :
MOTEUR DW8 DIRECTION ASSISTÉE

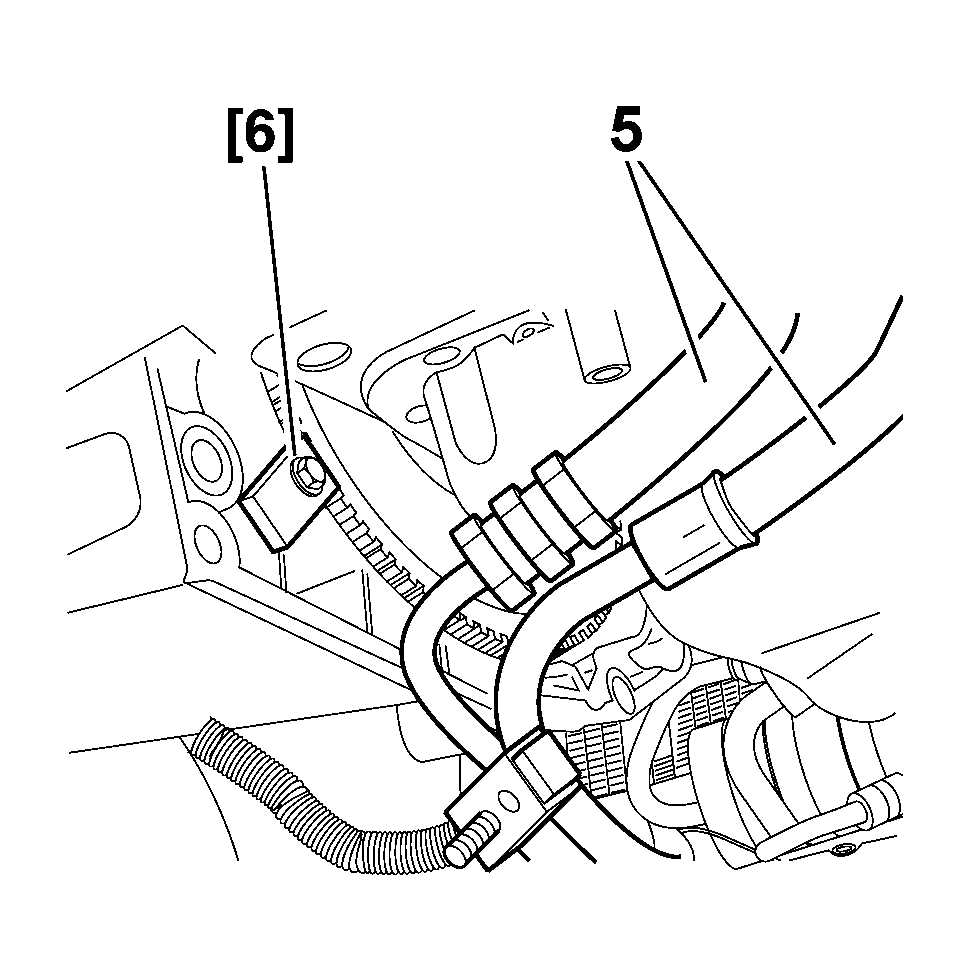

Débrider et écarter les tuyaux de direction assistée attenants au moteur (5) .
MOTEUR DW8
Déposer la plaque de fermeture .
Mettre en place l'outil [6] .
Desserrer la fixation du galet tendeur .

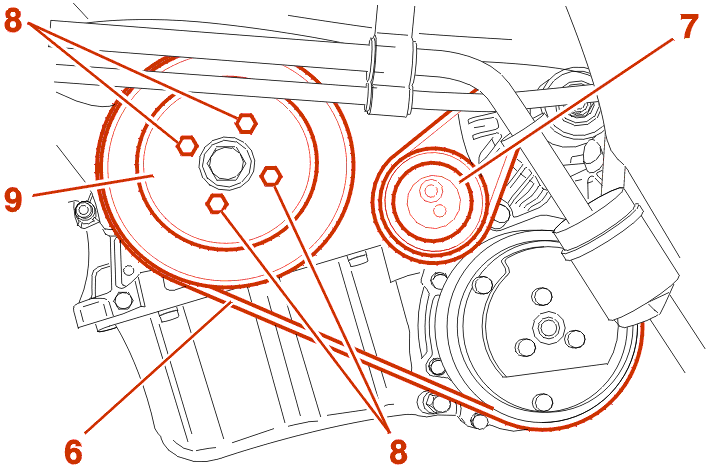

Déposer :
Protéger le faisceau du radiateur par un carton fort découpé aux dimensions du radiateur .

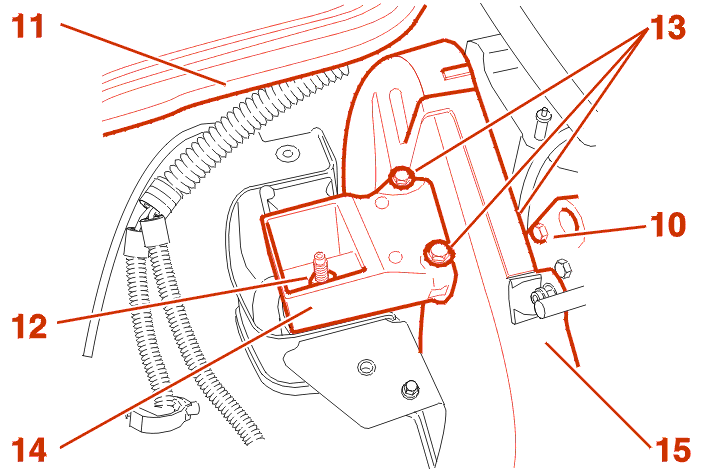

Mettre en place le palonnier [8] équipé de ses chaînes [9] sur la patte d'élingage (10) et le mettre en tension .
Écarter le joint (11) .
Déposer :
Déposer l'outil [6] .
Tourner le vilebrequin avec l'outil [7] .

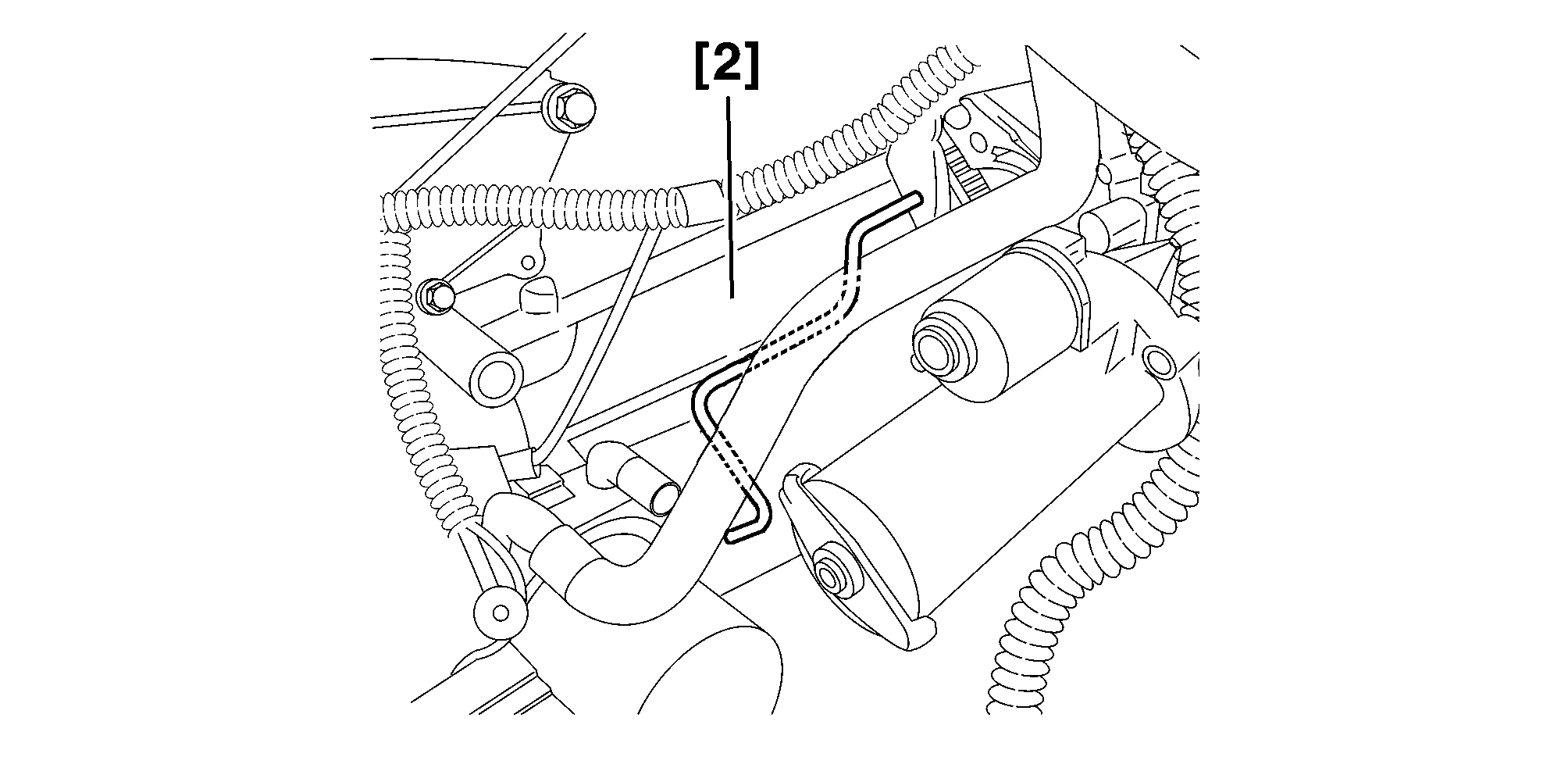

Piger le volant moteur à l'aide de la pige [2] (Sans déposer le démarreur) .
Piger la poulie d'arbre à cames à l'aide de l'outil [3] .
Piger la pompe d'injection à l'aide de l'outil [4] .
Desserrer la fixation du galet tendeur (16) .
Resserrer la fixation en position détendue maxi .
Déposer la courroie de distribution (17) .
3 - REPOSE
MOTEUR DW8

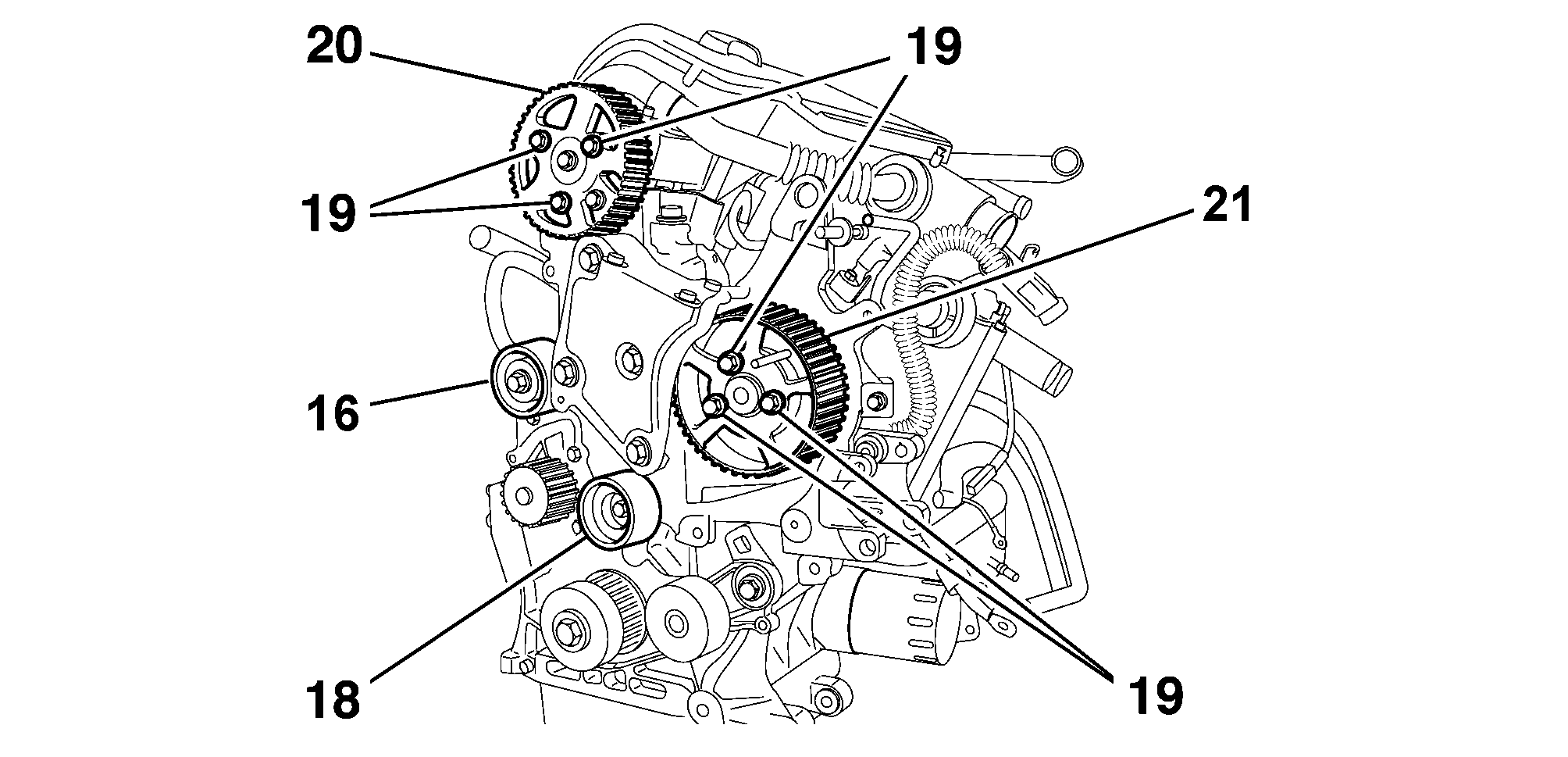

IMPÉRATIF : vérifier que les galets (16) et (18) tournent librement (absence de point dur) ; vérifier également que ces galets ne sont pas bruyants et/ou qu'ils ne présentent pas de projections de graisse .
Desserrer les vis (19) .
Contrôler la libre rotation des poulies (20) et (21) sur leur moyeu .
Serrer les vis (19) à la main puis les desserrer de 1/6 de tour .
Tourner les 2 poulies (20) et (21) dans le sens horaire jusqu'en butée à fond de boutonnières .
Reposer la courroie de distribution, brin bien tendu, dans l'ordre suivant :
Plaquer la courroie de distribution sur la poulie (21) .
Tourner légèrement le pignon d'arbre à cames dans le sens inverse de rotation moteur afin d'engager la courroie sur le pignon .
ATTENTION : le déplacement angulaire (α) de la poulie par rapport à la courroie ne doit pas être supérieur à la largeur d'une dent .
Engager la courroie sur le galet tendeur (16) et sur le pignon de pompe à eau (22) .
Mettre le galet tendeur (16) en contact avec la courroie .
Préserrer la vis de fixation du galet tendeur à 0.1 m.daN .
Déposer l'outil [5] .
4 - PRÉTENSION DE POSE DE LA COURROIE DE DISTRIBUTION
MOTEUR DW8

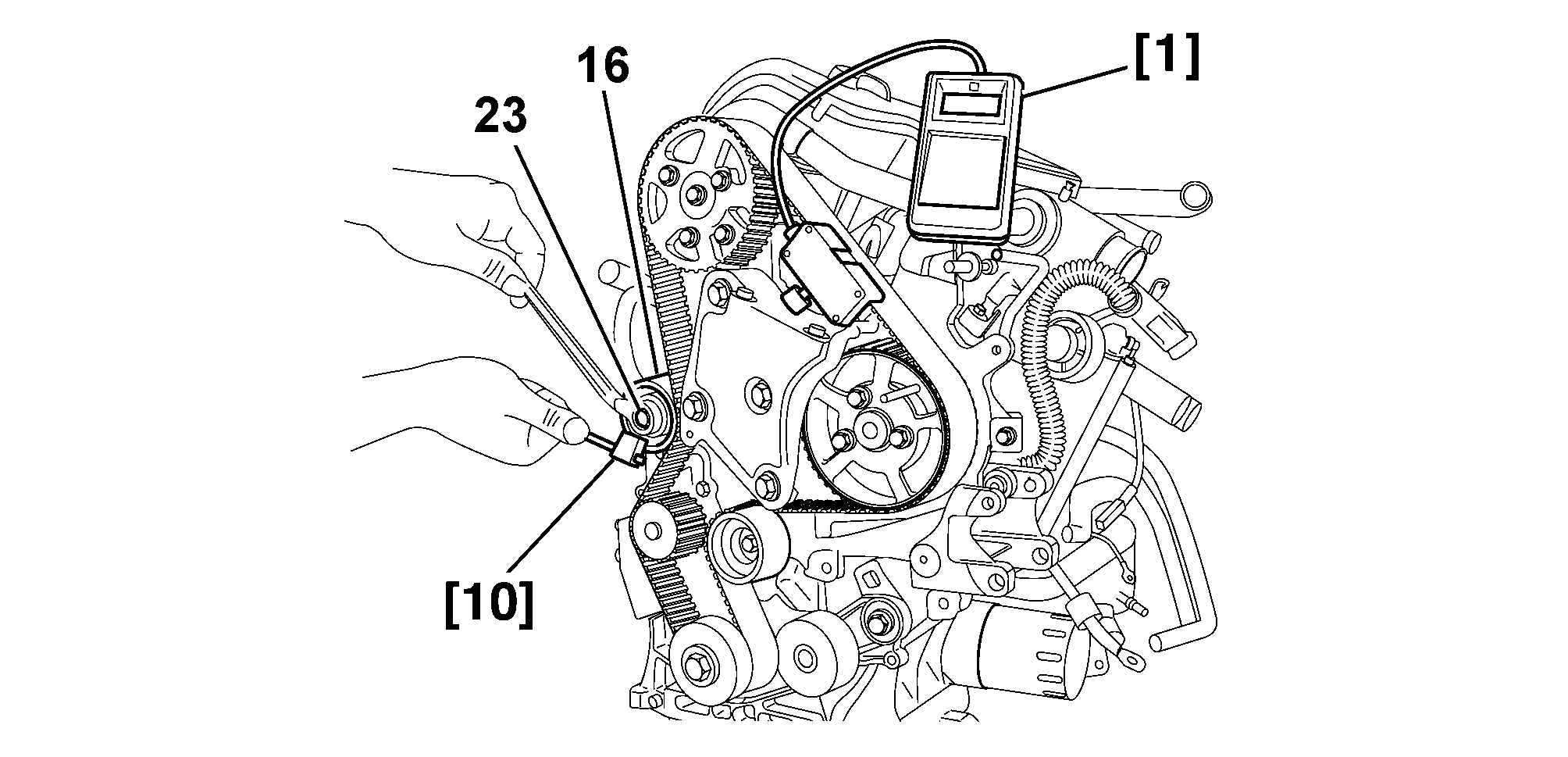

Mettre en place l'outil [1] .
NOTA : vérifier que l'outil [1] n'est pas en contact avec son environnement .
Tourner le galet tendeur (16) dans le sens inverse des aiguilles d'une montre (À l'aide de l'outil [10]) .
Afficher 106 ± 2 unités SEEM .
Serrer l'écrou (23) à 1.8 m.daN (Sans modifier la position du galet (16)) .
Déposer l'outil [1] .

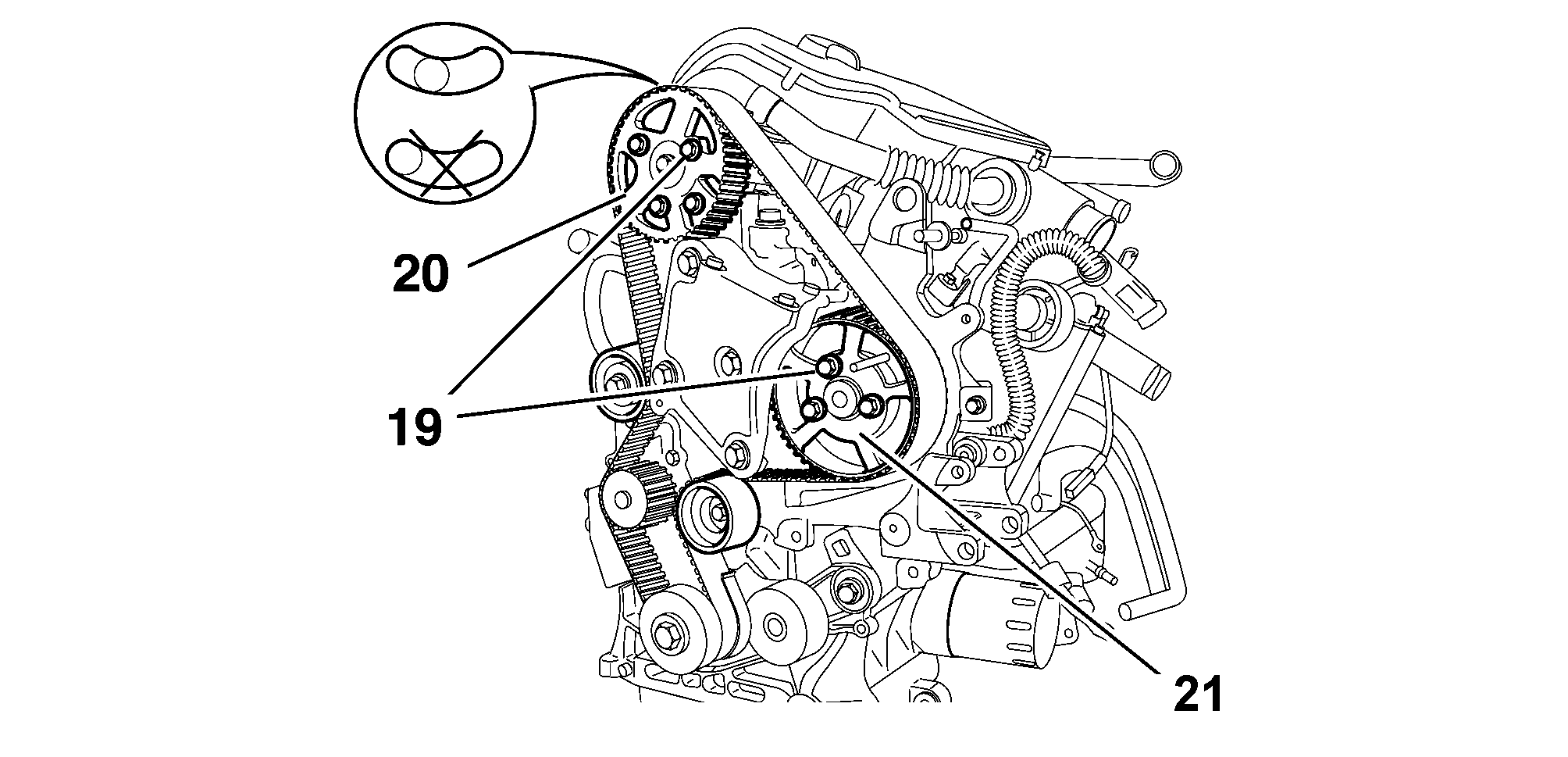

IMPÉRATIF : en déposant une vis (19) sur chacune des poulies (20) et (21), s'assurer que ces vis (19) ne sont pas en butée de boutonnière; dans le cas contraire : reprendre l'opération de repose de la courroie de distribution .
Amener les vis (19) en contact contre les poulies .
Serrer les vis (19) à 2.3 m.daN .
Déposer les piges de calage [2], [3], [4] .
Effectuer 8 tours de vilebrequin dans le sens de rotation moteur (Sens horaire) .
IMPÉRATIF : ne jamais revenir en arrière avec le vilebrequin .
5 - TENSION DE POSE DE LA COURROIE DE DISTRIBUTION
MOTEUR DW8
Reposer les piges [2], [3], [4] .
Desserrer :
Serrer les vis (19) à la main puis les desserrer de 1/6 de tour .

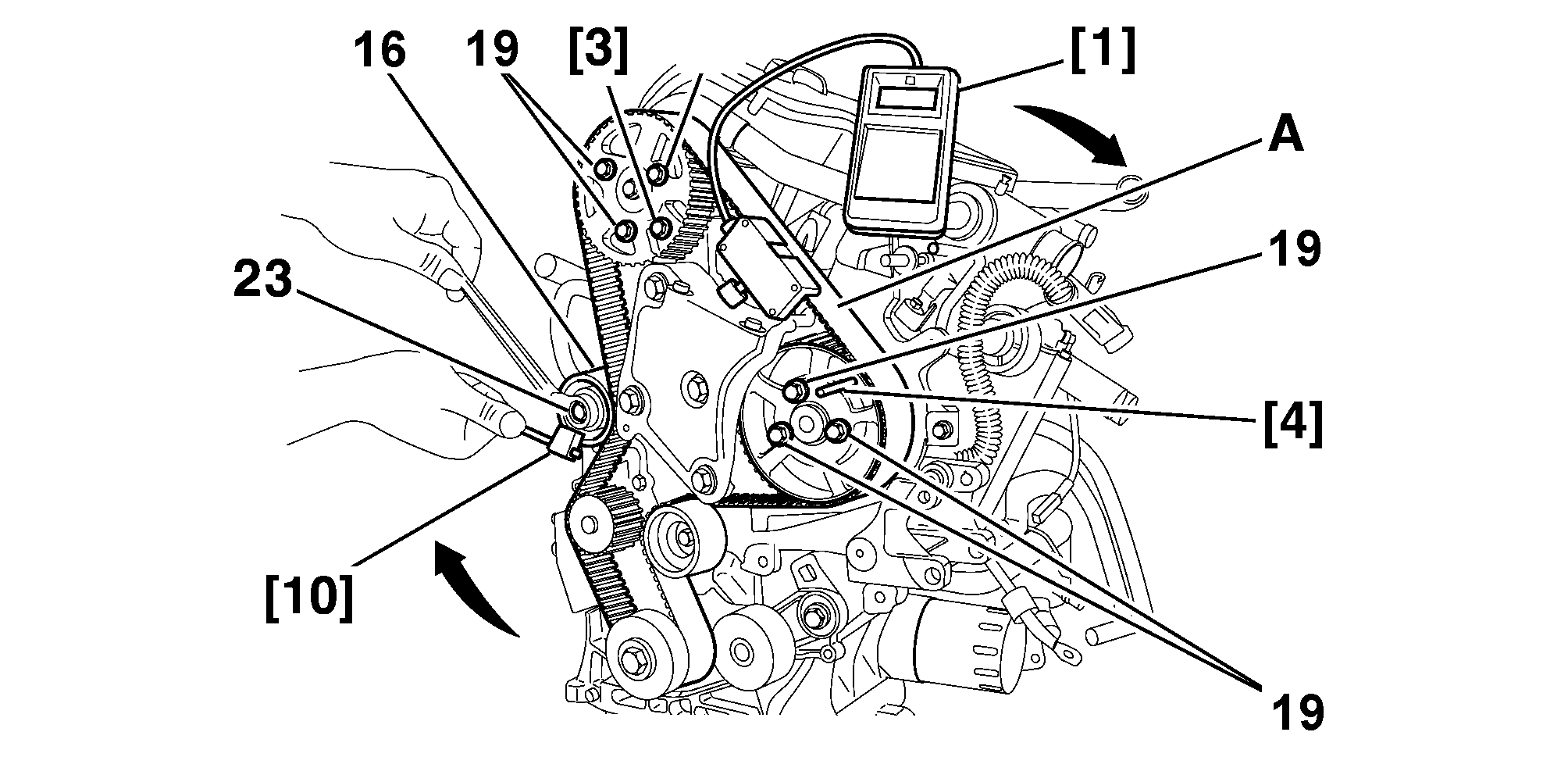

Mettre en place l'outil [1] sur le brin (A) .
Tourner le galet tendeur (16) dans le sens inverse des aiguilles d'une montre (À l'aide de l'outil [10]) .
Afficher 41 ± 2 unités SEEM .
Serrer l'écrou (23) à 1.8 m.daN (Sans modifier la position du galet(16)) .
Serrer les vis (19) à 2.3 m.daN .
Déposer l'outil [1] .
Reposer l'outil [1] .
La valeur de tension doit être comprise entre 38 et 42 unités SEEM .
IMPÉRATIF : valeur relevée en dehors de la tolérance : détendre la courroie et recommencer l'opération .
Déposer :
6 - CONTRÔLE DU CALAGE DE LA DISTRIBUTION
MOTEUR DW8
Effectuer 2 tours dans le sens de rotation moteur sans revenir en arrière (Sens horaire) .
Reposer la pige [2] .
Vérifier visuellement que les décalages entre les trous de moyeux arbre à cames et pompe d'injection et les trous de pigeage correspondants ne sont pas supérieurs à 1 mm .
Déposer la pige [2] .
7 - REPOSE (SUITE)
MOTEUR DW8
Reposer :
Reposer :
Déposer l'outil [6] .
Reposer la plaque de fermeture : Serrage à 1.9 m.daN .
Reposer les différents organes en procédant dans l'ordre inverse des opérations de dépose .
