B1EG17K1 - 206 MOTEUR EW10J4

DÉPOSE - REPOSE ARBRE À CAMES

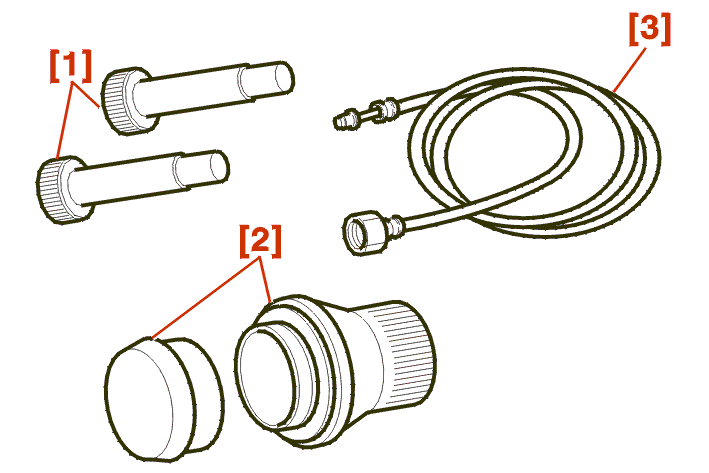

1 - OUTILLAGE SPÉCIAL

[1]Piges de calage de moyeux d'arbre à cames (-).0189-A .

[2] Tampon de montage du joint d'arbre à cames (-).0189-D1/D2 .

[3] Tuyau avec embout pour valve SHRADER (-).0141-T1 .

2 - DÉPOSE

MOTEUR EW10J4

DÉPOSER LA COURROIE DE DISTRIBUTION .

Déposer le cache-style .

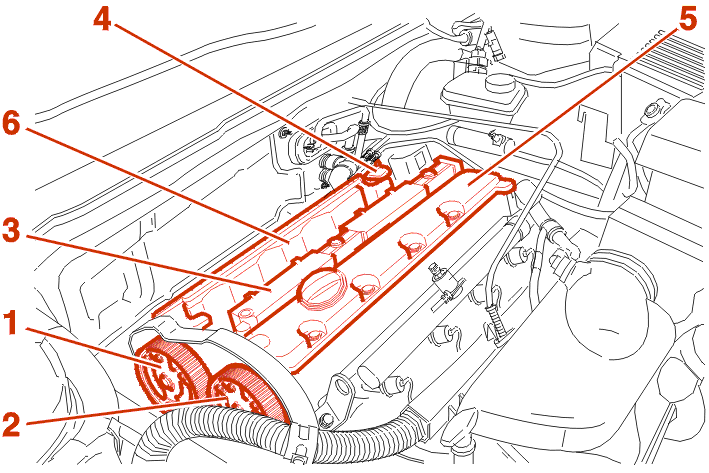

Déposer :

• les piges d'arbres à cames [1]
• les poulies d'arbres à cames (1) et (2)
• le bloc bobine compacté (3)
• le capteur (4)
• les couvre-culasses (5), (6) (desserrer progressivement et en spirale les vis en commençant par l'extérieur)

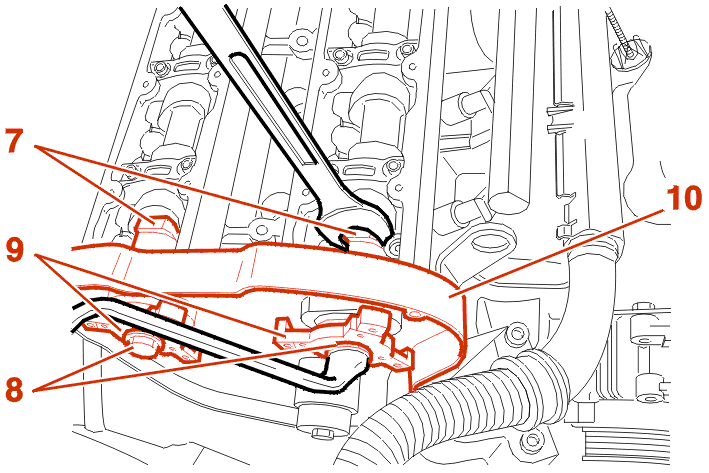

Positionner la clé plate de 24 mm sur le méplat (7) de l'arbre à cames .

Desserrer la vis (8) .

Répéter l'opération pour le 2ème arbre à cames .

Déposer les moyeux (9) .

Déposer le carter (10) .

Desserrer les vis de fixation du carter-chapeau d'arbre à cames progressivement et en spirale, en commençant par l'extérieur, de manière à le décoller de quelques millimètres de son plan de joint .

Déposer les carters paliers d'arbres à cames .

Déposer les arbres à cames :

• faire basculer chaque arbre à cames en appuyant sur l'extrémité (côté embrayage) pour décoller le palier centreur (côté distribution)

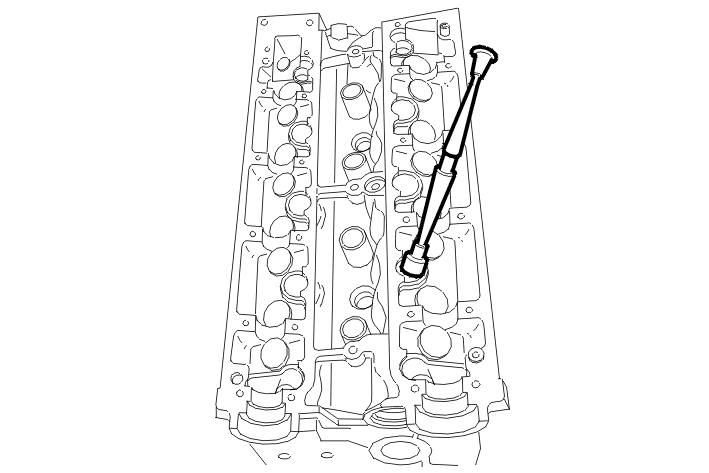

En cas de dépose des poussoirs :

• repérer l'emplacement des poussoirs avant dépose
• utiliser une ventouse du type extrémité d'un rodoir de soupapes

Chasser l'huile des taraudages recevant les vis de fixation des carters paliers d'arbres à cames .

3 - REPOSE

Repose des poussoirs :

• huiler les corps de poussoirs
• reposer les poussoirs en respectant leurs emplacements d'origine
• s'assurer de la libre rotation des poussoirs dans la culasse

Huiler les paliers d'arbres à cames .

MOTEUR EW10J4

Vérifier la présence des goupilles (11) .

Positionner l'arbre à cames équipé de la cible du capteur (4) côté échappement .

Positionner le 2ème arbre à cames .

Déposer un cordon de pâte à joint SILICONE CATEGORIE 2 en (A) sur le pourtour des plans de joints et des taraudages recevant les vis de fixation .

MOTEUR EW10J4

Reposer le carter paliers muni du perçage du capteur (4) côté échappement .

Reposer le 2ème carter palier .

Approcher puis serrer progressivement les vis de fixation dans l'ordre indiqué 1 à 12 .

Préserrage : 0,5 m.daN .

Couple de serrage des vis : 1 m.daN .

Reposer le carter de distribution .

Avant la mise en place du joint d'arbre à cames, s'assurer que le fond de logement est exempt de pâte à joint .

Monter les joints neufs à l'aide de l'outil [2] .

4 - IDENTIFICATION DES MOYEUX D'ARBRES À CAMES

MOTEUR EW10J4

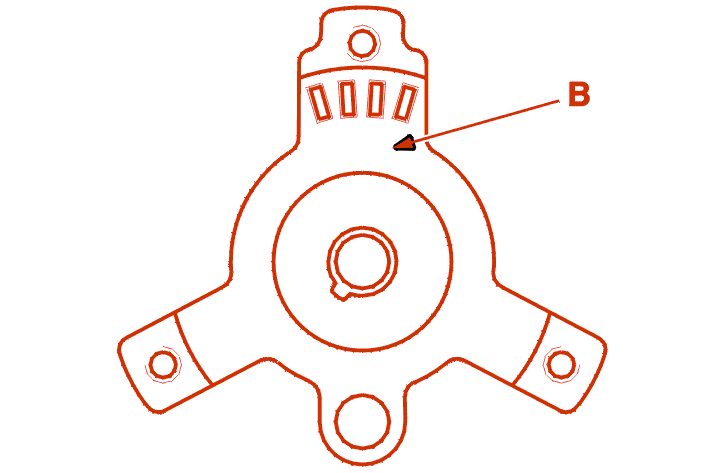

L'identification des moyeux d'arbre à cames est possible grâce à une empreinte (B) comportant un chiffre .

TOUS TYPES

5 - REPOSE (SUITE)

MOTEUR EW10J4

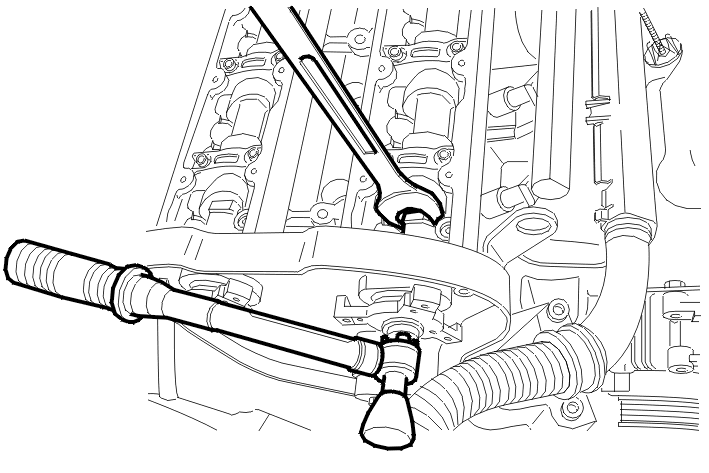

Serrer les vis de fixation des moyeux sur l'arbre à cames à 7.5 m.daN en immobilisant l'arbre à cames à l'aide d'une clé plate .

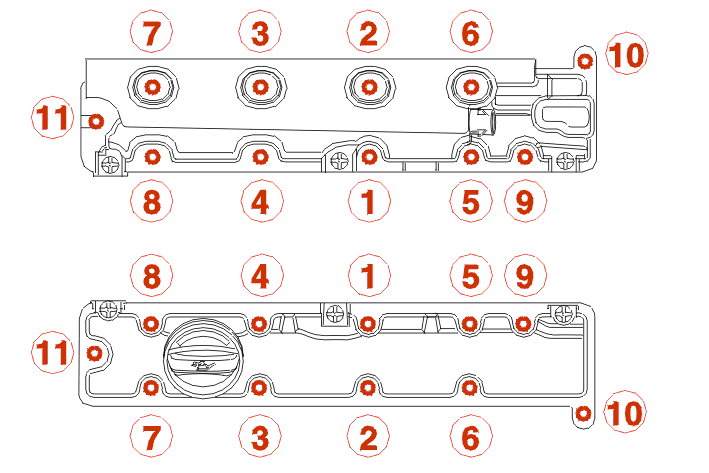

Reposer les couvre-culasses équipés de joints neufs en respectant l'ordre indiqué .

Étape 1 :

• procéder vis par vis et dans l'ordre indiqué
• couple de serrage des vis : 0,5 m.daN

Étape 2 :

• procéder vis par vis et dans l'ordre indiqué
• couple de serrage des vis : 1,1 m.daN

REPOSER LA COURROIE DE DISTRIBUTION .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

Initialiser les différents calculateurs .
