B1FB01K1 - 206 MOTEUR TU MOTEUR DW10TD MOTEUR D4D MERCOSUR
CARACTÉRISTIQUES - COUPLES DE SERRAGE - LUBRIFICATION
1 - CAPACITÉ D'HUILE
IMPÉRATIF : moteur ; contrôler systématiquement le niveau d'huile à l'aide de la jauge de niveau manuelle .
MOTEUR EW/DW MOTEUR D4D
| moteur | EW10J4 | DW8 - DW8B | DW10TD | D4D |
|---|---|---|---|---|
| particularités | sans | sans | sans | sans |
| capacité d'huile avec échange de la cartouche filtrante | 4.25 litre(s) | 4.75 litre(s) | 4.5 litre(s) | 3.75 litre(s) |
| capacité d'huile sans échange de la cartouche filtrante | 4.0 litre(s) | - | - | - |
| capacité entre mini et maxi de la jauge | - | 1.5 | - | - |
| contrôler systématiquement le niveau d'huile à l'aide de la jauge de niveau manuelle | ||||
Consommation moyenne d'huile aux 1 000 km, après rodage du moteur : 0.5 litre(s) .
2 - PRESSION D'HUILE
MOTEUR EW/DW
| moteur | EW10J4 | DW8 - DW8B | DW10TD |
|---|---|---|---|
| contrôle 1 à 1000 tr/mn pression minimum (bars) |
1.5 | 1.8 | 2 |
| contrôle 2 à 2000 tr/mn pression minimum (bars) |
- | 3.7 | 2.8 |
| contrôle 3 à 3000 tr/mn pression minimum (bars) |
5 | 4.3 | 3.7 |
| contrôle 4 à 4000 tr/mn pression minimum (bars) |
- | 4.5 | 4 |
| les valeurs indiquées correspondent à un moteur rôdé pour une température d'huile de 80 ° C | |||
MOTEUR D4D
| moteur | D4D |
|---|---|
| contrôle 1 à 1000 tr/mn pression minimum (bars) |
1.55 |
| contrôle 2 à 2000 tr/mn pression minimum (bars) |
4 |
| contrôle 4 à 4000 tr/mn pression minimum (bars) |
4.35 |

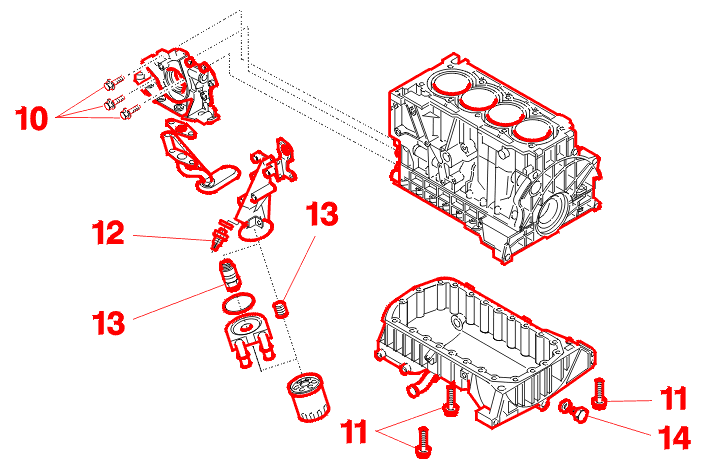

3 - COUPLE(S) DE SERRAGE
MOTEUR TU
Carter cylindres aluminium .
Carter cylindres fonte .
| moteur | TU | TU |
|---|---|---|
| particularités | carter cylindres aluminium | carter cylindres fonte |
| (10) préserrage, pompe à huile (m.daN) | - | - |
| (10) pompe à huile (m.daN) | 0.9 | - |
| (11) préserrage, carter d'huile (m.daN) | - | - |
| (11) carter d'huile (m.daN) | 0.8 | - |
| (12) manocontact de pression d'huile (m.daN) | 2.5 | - |
| (13) mamelon filtre (m.daN) | 0.8 | - |
| (14) bouchon de vidange (m.daN) | - | - |
MOTEUR EW/DW
Moteur EW10J4 .
Moteur DW8 / DW8B .
| moteur | EW10J4 | EW10J4 | DW8 - DW8B |
|---|---|---|---|
| particularités | climats tempérés | climats chauds | sans |
| (10) préserrage, pompe à huile (m.daN) | - | - | - |
| (10) pompe à huile (m.daN) | 0.9 | 0.9 | 1.6 |
| (11) préserrage, carter d'huile (m.daN) | - | - | - |
| (11) carter d'huile (m.daN) | 0.8 | 0.8 | 1.6 |
| (12) manocontact de pression d'huile (m.daN) | 3 | 3 | 3 |
| (13) mamelon filtre (m.daN) | 0.8 | 5.0 | 5.0 |
| (14) bouchon de vidange (m.daN) | 3.4 | 3.4 | 3.4 |

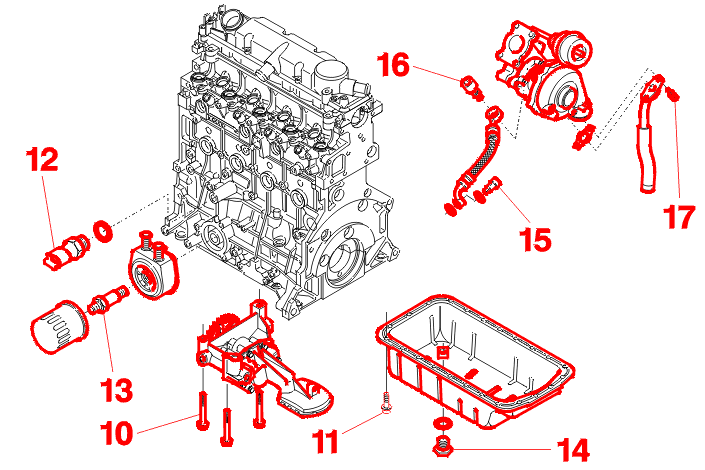

MOTEUR DW10TD
Moteur DW10TD .
| moteur | DW10TD |
|---|---|
| particularités | sans |
| (10) préserrage : pompe à huile (m.daN) | - |
| (10) pompe à huile (m.daN) | 1.6 |
| (11) préserrage : carter d'huile (m.daN) | - |
| (11) carter d'huile (m.daN) | 1.6 |
| (12) manocontact de pression d'huile (m.daN) | 3.0 |
| (13) mamelon filtre (m.daN) | 5.0 |
| (14) bouchon de vidange (m.daN) | 3.4 |
| (15)tuyau de graissage sortie carter | 2.2 |
| (16)tuyau de graissage entrée turbo | 4.7 |
| (17)tuyau de graissage sortie turbo | 1.2 |
| (18)tuyau de graissage entrée carter | - |
MOTEUR D4D
| moteur | DW10TD - TU3JP - TU5JP4 - EW10J4 - D4D |
|---|---|
| particularités | sans |
| manocontact de pression d'huile (m.daN) | 3 |
