B1GI02K1 - 206 MOTEUR EW10J4

VIDANGE - REMPLISSAGE - PURGE CIRCUIT DE REFROIDISSEMENT

1 - OUTILLAGE SPÉCIAL

MOTEUR EW10J4

[1] cylindre de charge (-).0173 .

2 - VIDANGE

MOTEUR EW10J4

Déposer le bouchon de la boîte de dégazage .

MOTEUR EW10J4

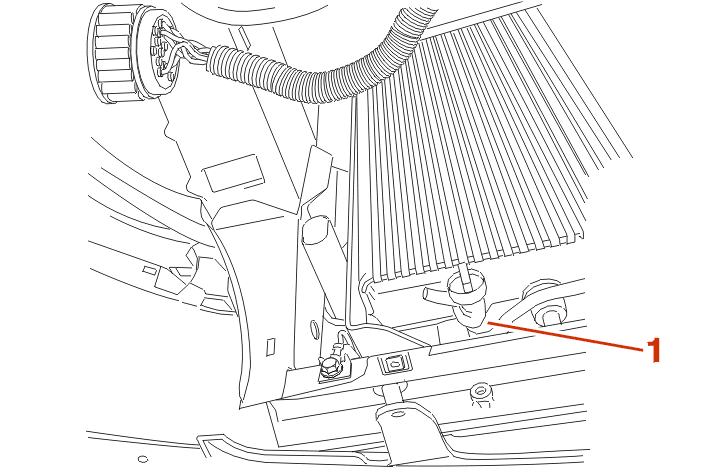

Desserrer la vis de vidange (1) du radiateur .

NOTA : mettre en place un tuyau sur la sortie pour permettre de vidanger proprement le circuit .

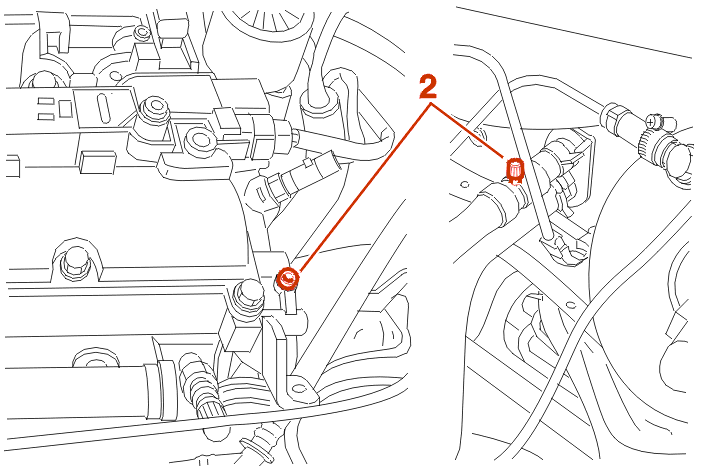

Ouvrir les vis de purge (2) .

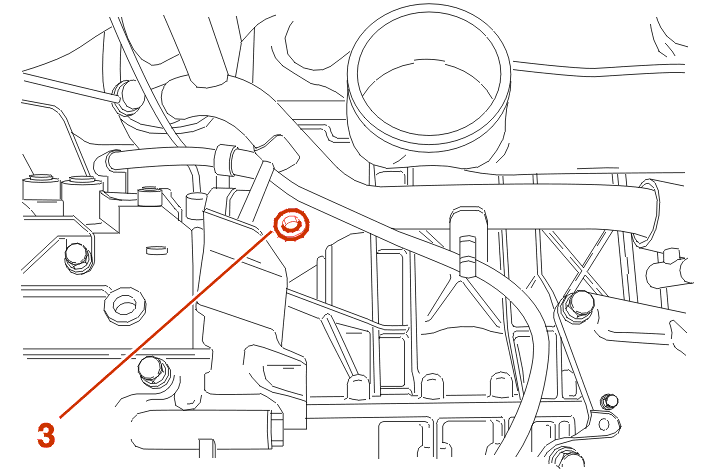

Vidanger le moteur en déposant le bouchon (3) .

3 - REMPLISSAGE ET PURGE DU CIRCUIT

Avant toute opération de remplissage, rincer le circuit de refroidissement à l'eau claire .

ATTENTION : contrôler l'étanchéité du circuit de refroidissement .

MOTEUR EW10J4

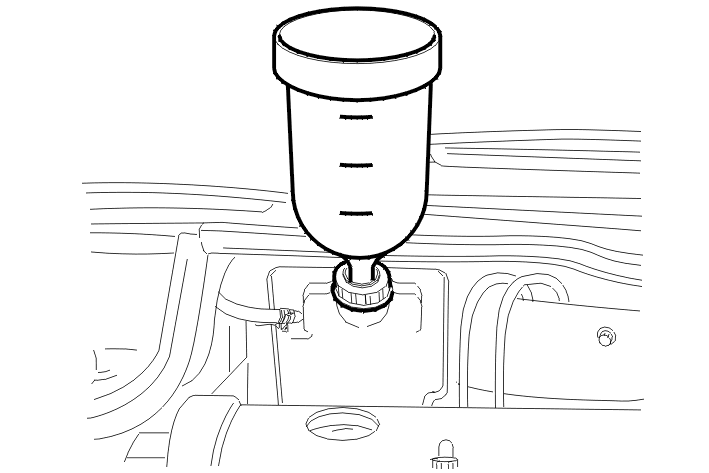

Monter sur l'orifice de remplissage le cylindre de charge [1] .

MOTEUR EW10J4

Ouvrir toutes les vis de purge ainsi que le purgeur situé sur le radiateur (un quart de tour) (Suivant les modèles) .

TOUS TYPES

Remplir lentement le circuit avec du liquide de refroidissement .

Fermer les vis de purge dans l'ordre d'écoulement du liquide sans bulles .

Le cylindre de charge doit être rempli au repère 1 litre(s) pour une purge correcte de l'aérotheme .

Démarrer le moteur .

Maintenir le régime de 1500 à 2000 tr/mn jusqu'à la fin du deuxième cycle de refroidissement (enclenchement puis arrêt du ou des motoventilateurs) en maintenant le cylindre de charge rempli au repère 1 litre .

Arrêter le moteur immédiatement après le deuxième cycle de refroidissement .

Déposer le cylindre de charge [1] .

MOTEUR EW10J4

Serrer immédiatement le bouchon sur la boîte de dégazage .

Compléter éventuellement le niveau jusqu'au repère maxi (Moteur froid) .
