B1GI0EK1 - 206 MOTEUR DW10TD

VIDANGE - REMPLISSAGE - PURGE CIRCUIT DE REFROIDISSEMENT

1 - OUTILLAGE À UTILISER

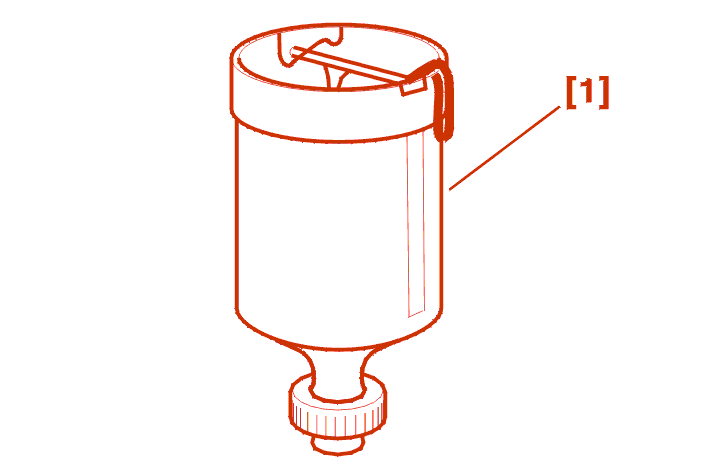

[1] cylindre de charge (-).0173-A .

2 - VIDANGE

MOTEUR DW10TD

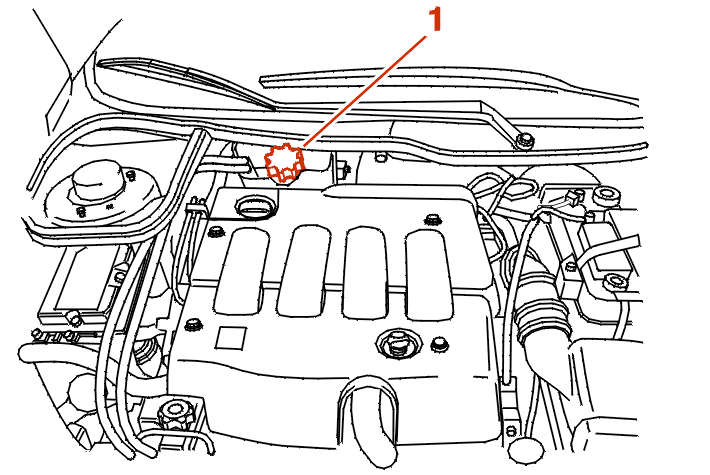

Déposer le bouchon (1) de la boîte de dégazage .

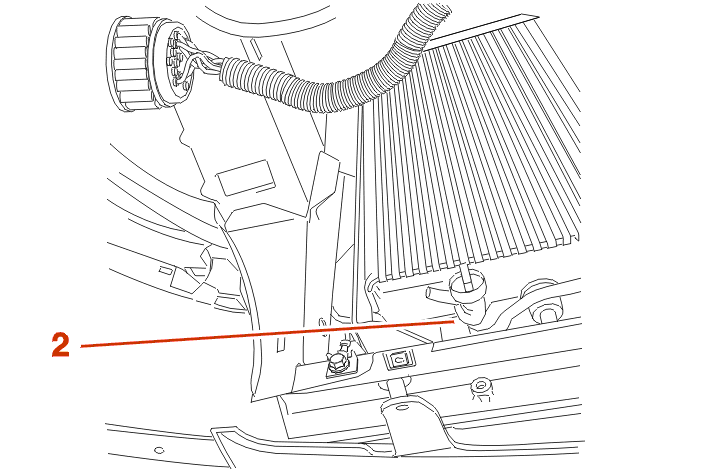

Desserrer la vis de vidange (2) du radiateur .

Mettre en place un tuyau sur la sortie pour permettre de vidanger proprement le circuit .

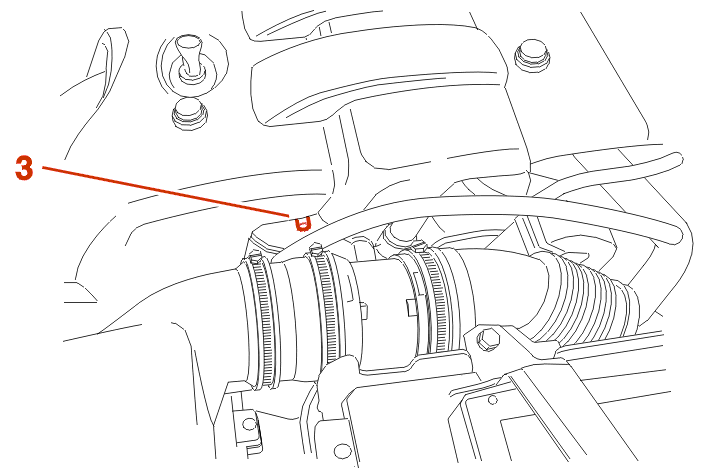

Ouvrir la vis de purge (3) .

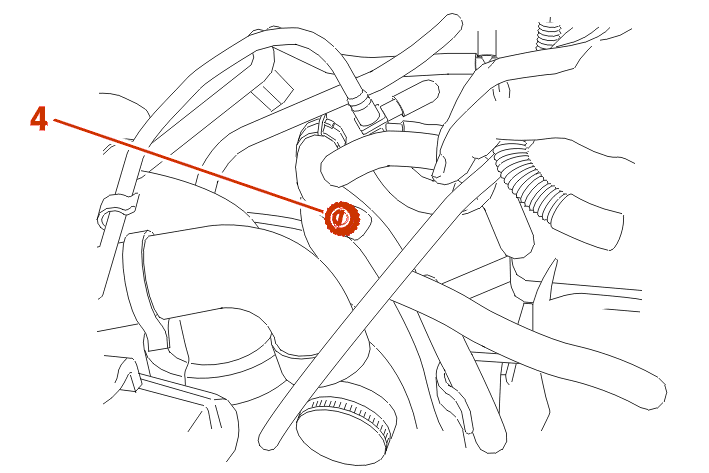

Ouvrir la vis de purge (4) .

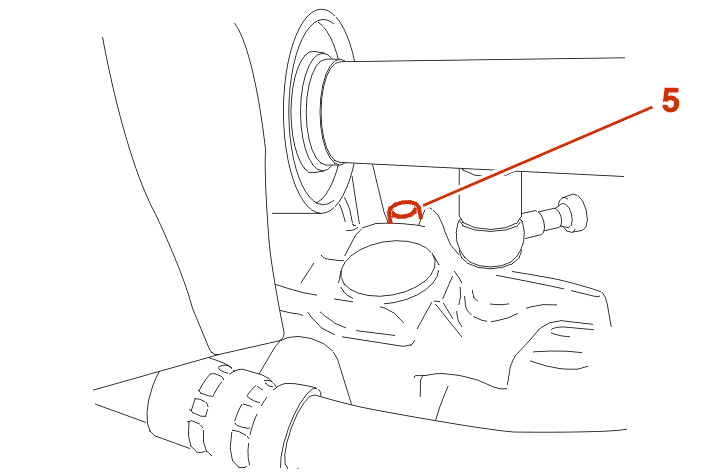

Vidanger le moteur en déposant le bouchon (5) .

3 - REMPLISSAGE ET PURGE DU CIRCUIT

MOTEUR DW10TD


MOTEUR DW8

Remettre le bouchon (5) .

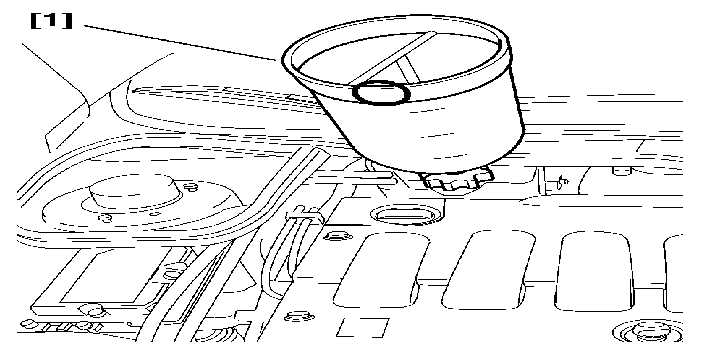

Monter sur l'orifice de remplissage le cylindre de charge [1] .

MOTEUR DW10TD

Ouvrir toutes les vis de purge .

Remplir lentement le circuit avec du liquide de refroidissement .

Fermer les vis de purge dans l'ordre d'écoulement du liquide sans bulles .

Le cylindre de charge doit être rempli au maximum pour une purge correcte de l'aérotherme .

Démarrer le moteur .

Maintenir le régime de 1500 à 2000 tr/mn jusqu'à la fin du deuxième cycle de refroidissement (enclenchement puis arrêt du ou des motoventilateurs) en maintenant le cylindre de charge rempli au repère 1 litre .

Arrêter le moteur .

Déposer le cylindre de charge [1] .

MOTEUR DW10TD

Serrer immédiatement le bouchon sur la boîte de dégazage .
