B1HG34K1 - 206 MOTEUR D4D MERCOSUR

DÉPOSE - REPOSE BLOC BOBINE COMPACTÉ

1 - DÉPOSE

Déposer le couvercle de bac batterie .

Débrancher la batterie .

Déposer le cache-style .

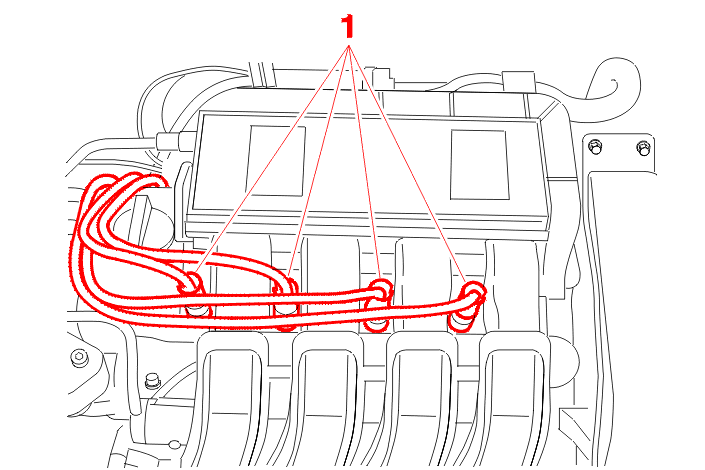

Débrancher les fils haute tension (1) en les tirant impérativement par le prolongateur .

Débrancher le connecteur (2) .

Déposer le bloc bobine compacté (3) .

2 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .
