B1IG02K1 - 206 MOTEUR TU MOTEUR DW8

DÉPOSE - REPOSE ALTERNATEUR

1 - DÉPOSE

MOTEUR DW8

Débrancher :

• la batterie

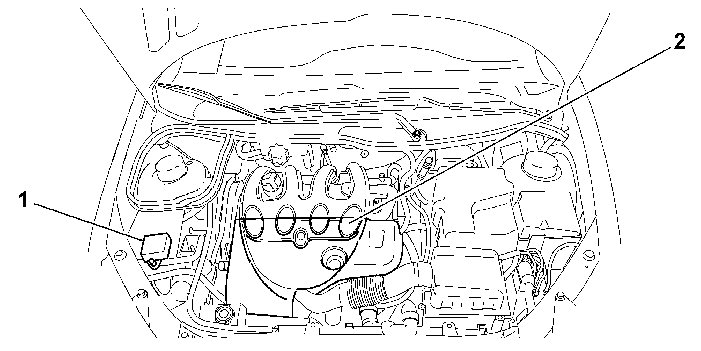

• le calculateur 1

Déposer :

• le cache-style (2)
• la courroie d'entraînement des accessoires (3)

MOTEUR DW8 DIRECTION ASSISTÉE

Écarter la pompe de direction assistée sans ouvrir le circuit .

MOTEUR DW8

Débrancher les connexions électriques de l'alternateur .

Déposer les vis (3) .

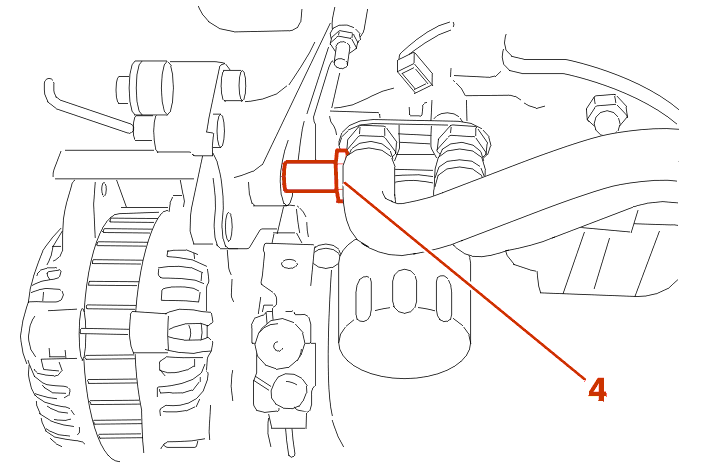

Déposer la vis (4) .

Déposer :

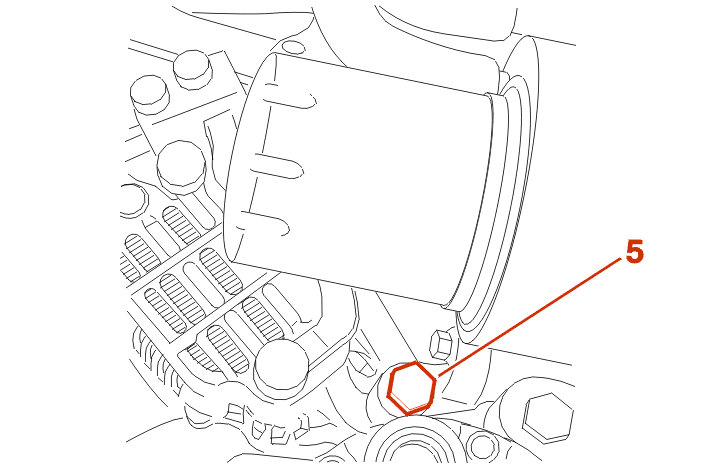

• la vis (5)
• l'alternateur

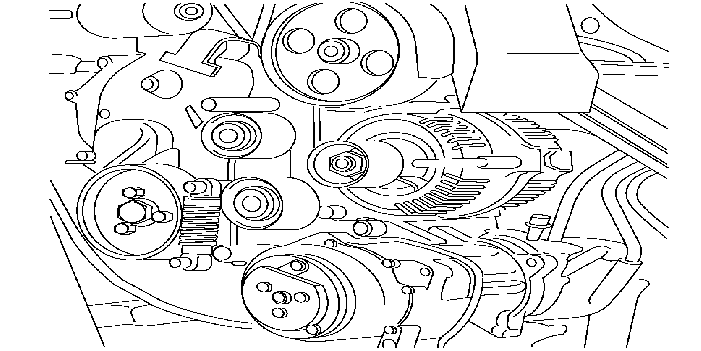

MOTEUR TU

Débrancher la batterie .

Déposer la courroie d'entraînement des accessoires .

MOTEUR TU DIRECTION ASSISTÉE

Écarter la pompe de direction assistée (1) sans ouvrir le circuit .

MOTEUR TU

Déposer :

• le galet enrouleur (2)
• les connexions électriques (3)
• les vis de fixation de l'alternateur
• l'alternateur

TOUS TYPES

2 - REPOSE

MOTEUR DW8

Section: fixation alternateur .

ATTENTION : contrôler la présence des entretoises (6) sur le support accessoires avant la repose de l'alternateur .

Reposer : L'alternateur .

IMPÉRATIF : serrer les fixations au couple en commençant par les deux fixations côté poulie .

Couple de serrage des vis (3) : 4.3 m.daN .

Couple de serrage des vis (4) - (5) : 3 m.daN .

Reposer : La courroie d'entraînement des accessoires .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

MOTEUR TU

Procéder dans l'ordre inverse des opérations de dépose .
