B1KG0AK1 - 206 MOTEUR DV4TD

DÉPOSE - REPOSE VANNE EGR

1 - DÉPOSE

Déposer le cache-style .

MOTEUR DV4TD

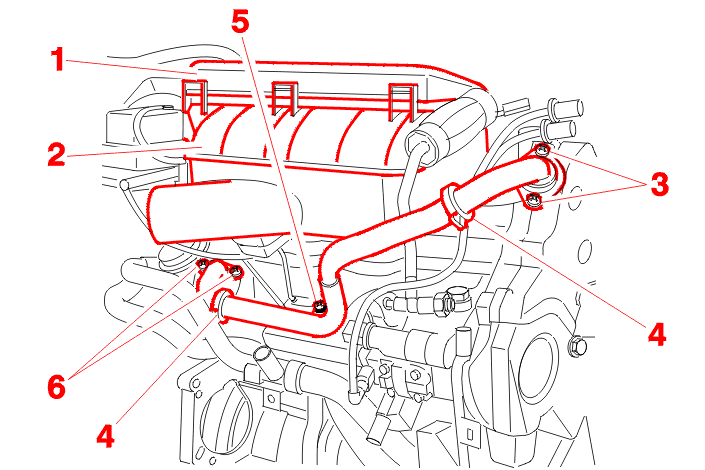

Déposer l'ensemble (1) - (2) .

TOUS TYPES

Débrancher le tuyau de dépression de la vanne EGR .

Déposer :

• les vis de fixation (3)
• les colliers CLIC (4)
• la vis de fixation (5)
• les 2 vis (6) de la vanne EGR

Récupérer le joint métallique (7) de la vanne EGR et le joint torique (8) .

2 - REPOSE

Remplacer systématiquement :

• le joint métallique (7)
• le joint torique (8)
• les colliers CLIC (4)

Serrer :

• les vis (6) de la vanne EGR à 1.0 m.daN
• la vis (5) du tube, à 1.0 m.daN
• les vis (3) à 0.5 m.daN

Procéder dans l'ordre inverse des opérations de dépose .
