B2BB0QK1 - 206 BOÎTE DE VITESSES BE4

PRÉSENTATION OUTILLAGE BOÎTE DE VITESSES

1 - OUTILLAGE SPÉCIAL


repère libellé référence référence

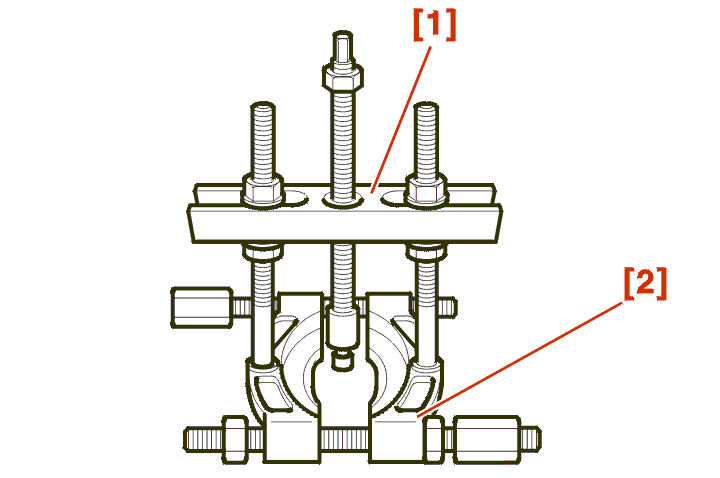

[1] potence d'extracteur universel FACOM U53 K2 4108 - T
[2] décolleur d'extracteur universel FACOM U53 T2 4108 - T


repère libellé référence référence

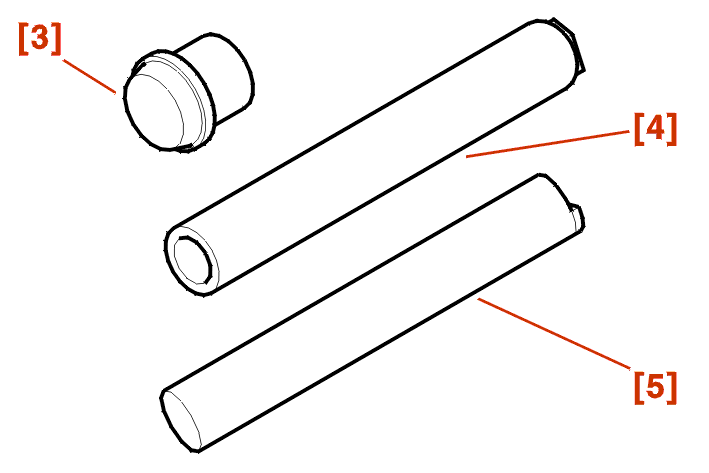

[3] tampon d'extraction et de montage de cage extérieure du roulement d'arbre primaire (-).0317-A
(-).0317-AR		 7101 - TA
0317 - AR
[4] tampon de montage roulement AV et AR de l'arbre primaire et AR de l'arbre secondaire (-).0317-F 7101-TF
[5] tampon dépose roulement de 6ème (arbre secondaire) (-).0317-EZ 7101-TE


repère libellé référence référence

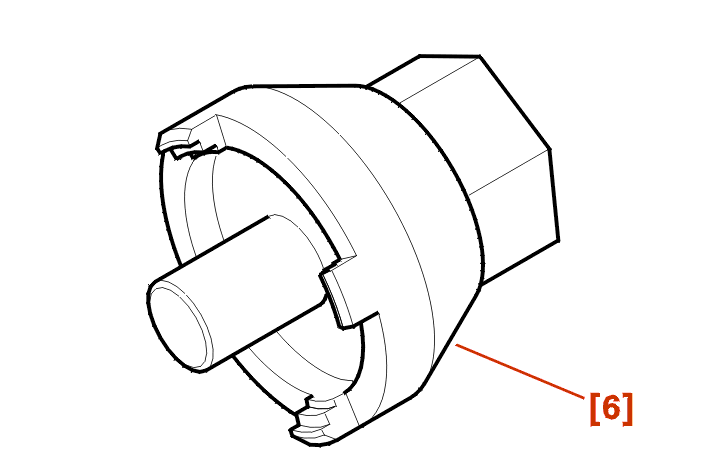

[6] douille dépose-pose écrou arbre primaire (-).0317-AN 317-AN


repère libellé référence référence

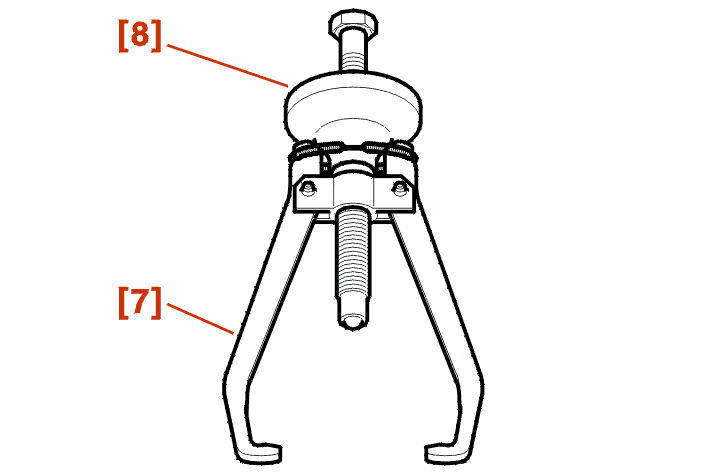

[7] griffe d'extracteur pignon 5ème (-).0331-F 0331-F
[8] extracteur (-).0331-A 5703-T


repère libellé référence référence

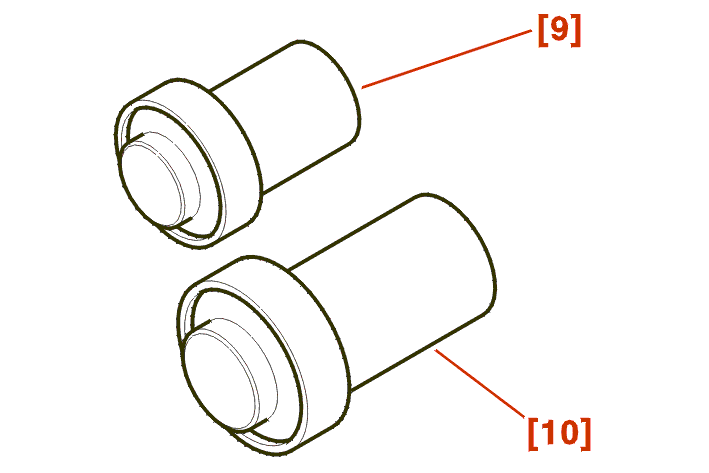

[9] tampon de montage du joint droit de sortie de pont (-).0317-U 7114-TX
[10] tampon de montage du joint gauche de sortie de pont (-).0317-T 7114-TW


repère libellé référence référence

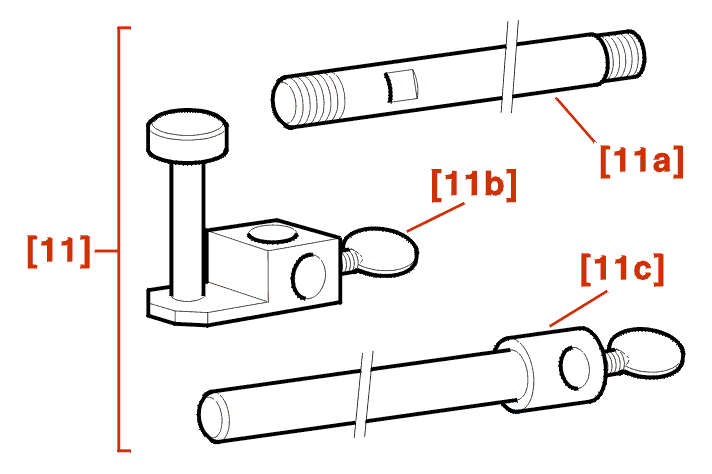

[11] ensemble de support de comparateur -
[11a] tige support de comparateur (-).0317-AP 0317-AP
[11b] support de comparateur (-).0330-V2 5708-TV2
[11c] tige support de comparateur (-).0330-V3 5708-TV3


repère libellé référence référence

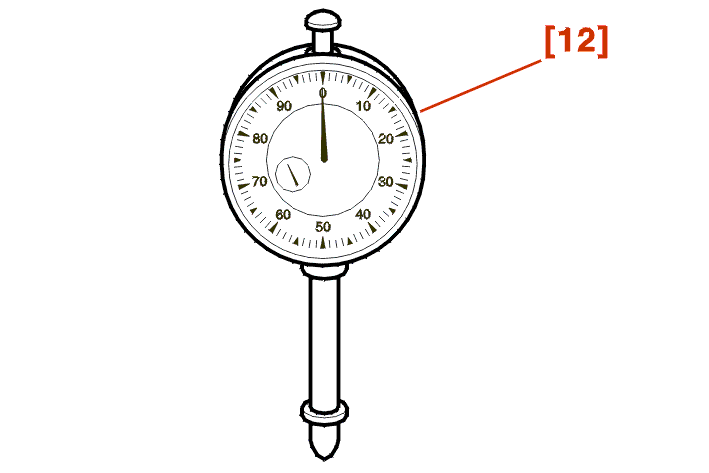

[12] comparateur (-).1504 2437-T


repère libellé référence référence

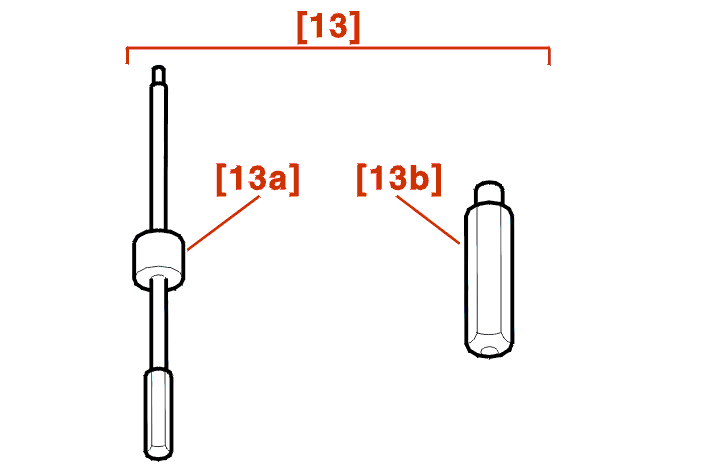

[13] ensemble extracteur à inertie -
[13a] extracteur à inertie (-).0316-A 1671-T
[13b] adaptateur (-).0317-V 7113-TX


repère libellé référence référence

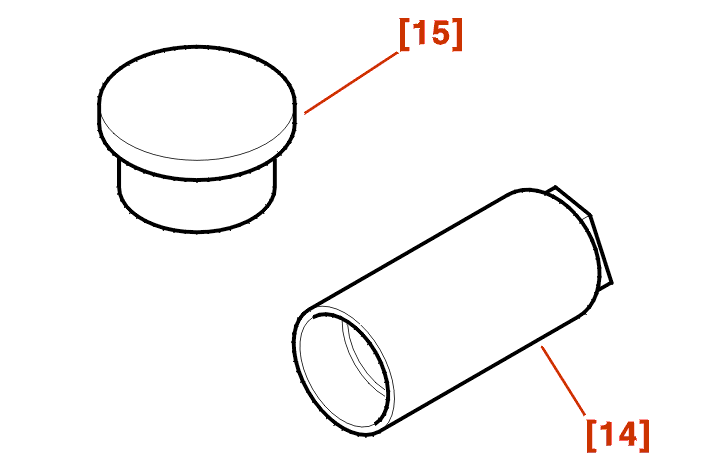

[14] tube de montage des roulements de différentiel (-).0317-D 701-TD
[15] grain d'appui (-).0317-JZ 4508-TI


repère libellé référence référence

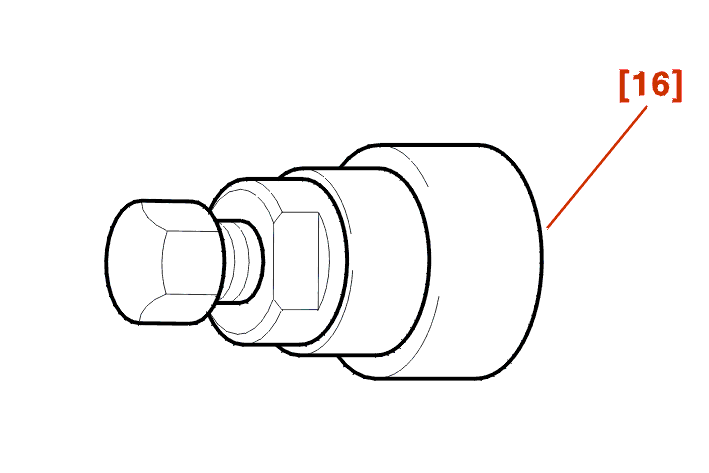

[16] extracteur du moyeu de 5ème vitesse (-).0317-Y 7116-E


repère libellé référence référence

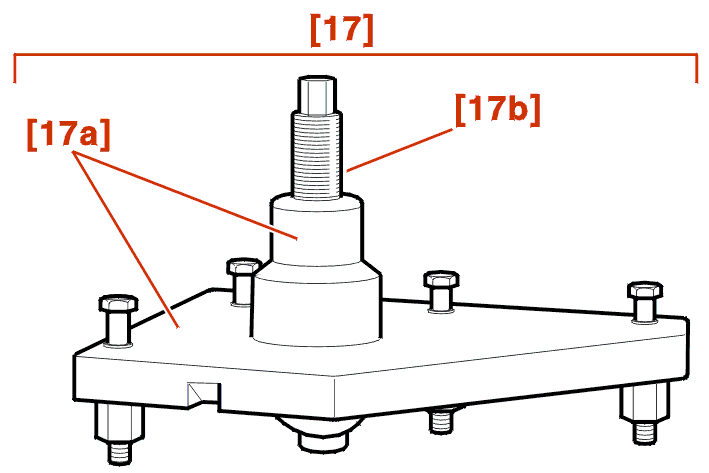

[17]
[17a]
[17b]		 outil d'emmanchement de goupille (-).0317-AM 8013-T.AM


repère libellé référence référence

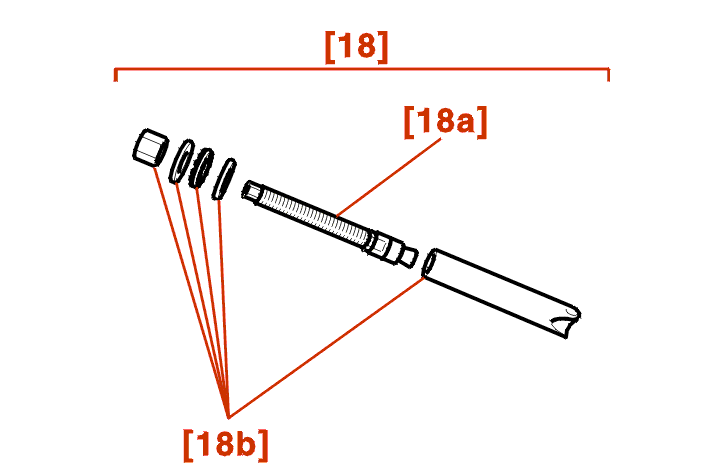

[18]
[18a]
[18b]		 extracteur de goupille levier de passage de vitesse (-).0317-AL 8013-T.AL


repère libellé référence référence

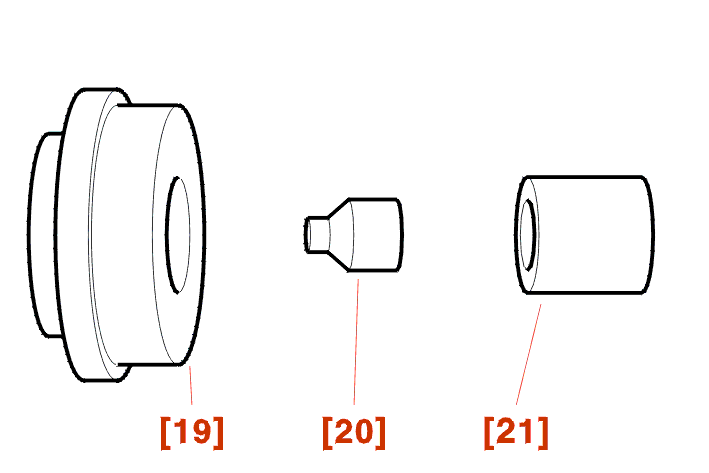

[19] tampon de montage et démontage de la cage extérieure du roulement de 6ème dans carter 5ème/6ème (-).0317-AE -
[20] grain d'appui (-).0317-AF -
[21] tampon de montage de roulements d'arbres primaire et secondaire (-).0317-AH -


repère libellé référence référence

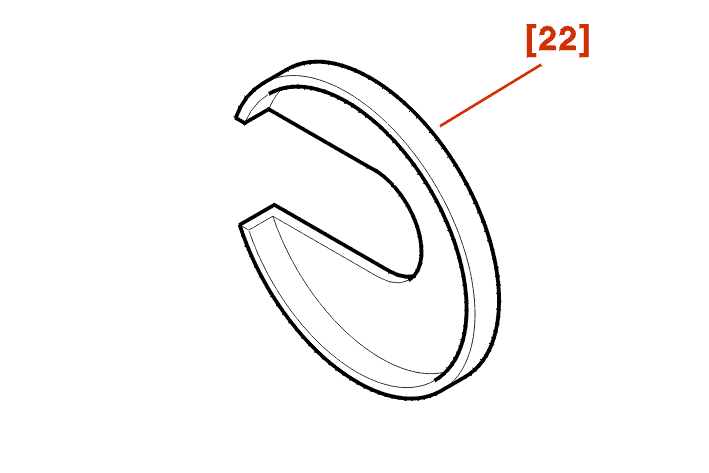

[22] bague d'appui sous pignon (-).0317-AG -


repère libellé référence référence

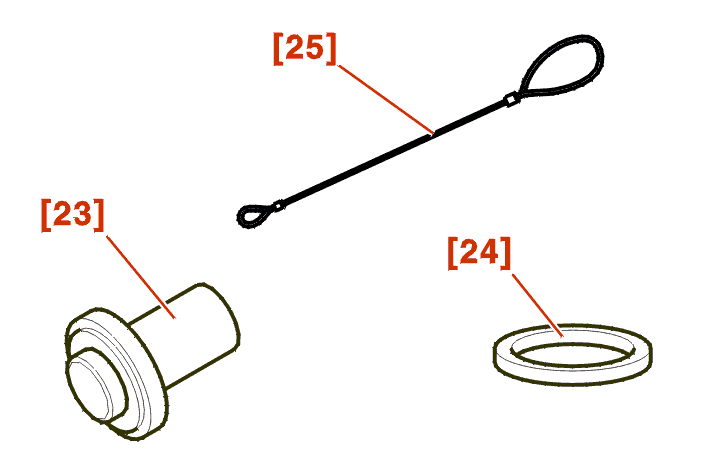

[23] tampon de montage joint à lèvres d'arbre primaire (-).0317-W -
[24] cale de base (-).0317-X -
[25] élingue (-).0328 -


repère libellé référence référence

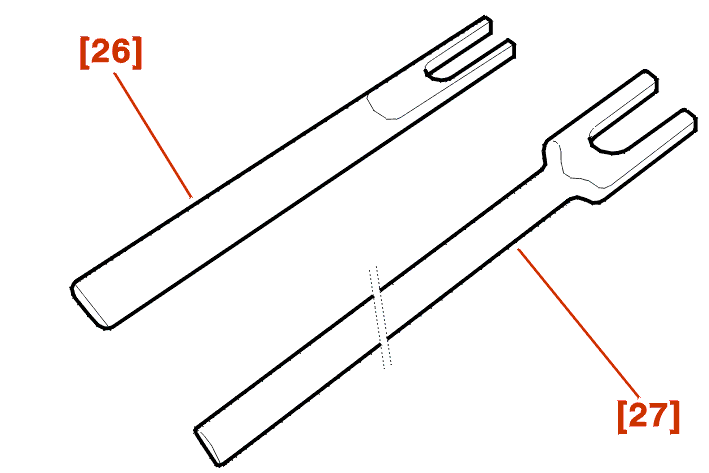

[26] outil pour déclippage des rotules ø 10 : (-).0216-G1 -
[27] outil pour déclippage des rotules ø 13 : (-).0216-G2 -


repère libellé référence référence

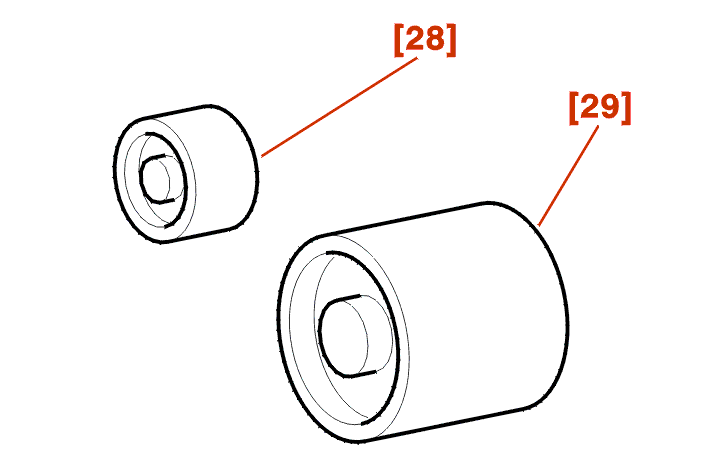

[28] tampon de montage du joint droit de sortie de pont (-).0317-U -
[29] tampon de montage du joint gauche de sortie de pont (-).0317-T -


repère libellé référence référence

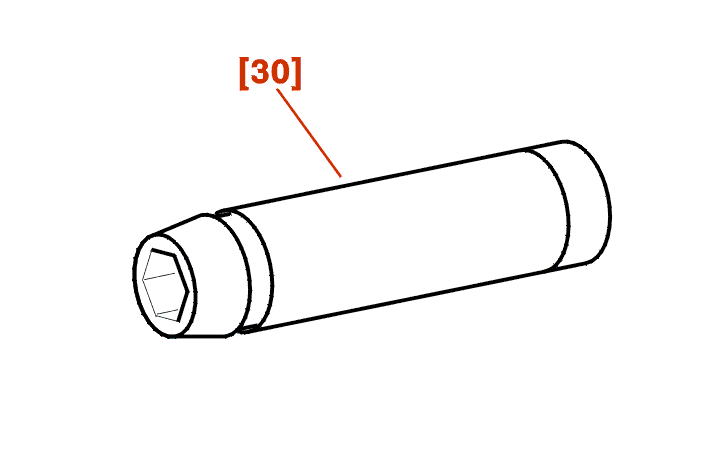

[30] douille de dépose-repose de l'axe boîte de vitesses (-).0317-AB -


repère libellé référence référence

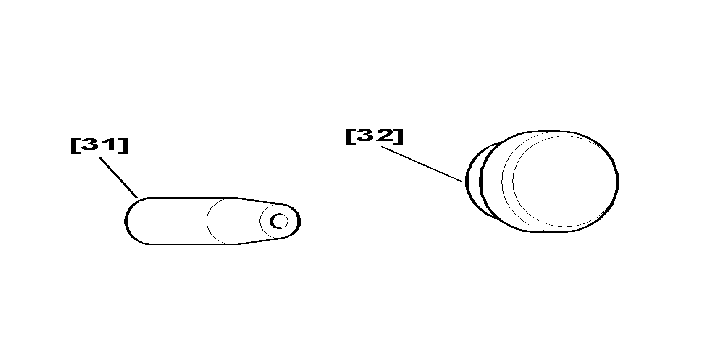

[31] tampon de montage joint de sortie de pont droit (transmission intégrale) (-).0326-E 7116-TB
[32] protecteur (-).0326-F 7116-TC


repère libellé référence référence

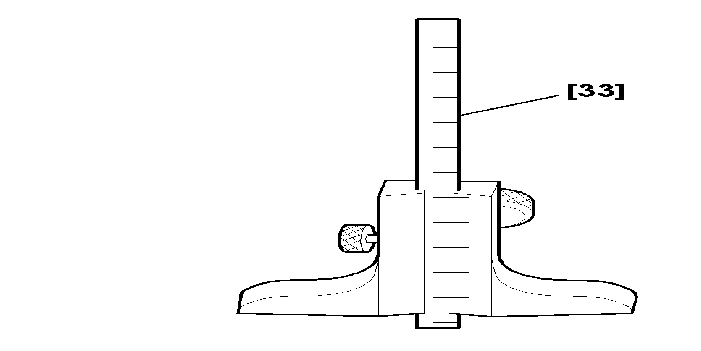

[33] jauge de profondeur FACOM 811 FACOM 811


repère libellé référence référence

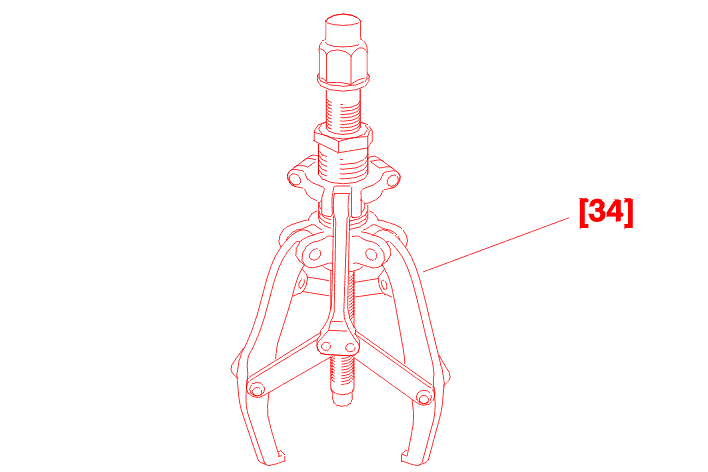

[34] extracteur 3 branches FACOM U20 -


repère libellé référence référence
[35] outil à freiner (-).0526 - J 70902 - K
