B2BE01K1 - 206 BOÎTE DE VITESSES BE4

CONTRÔLE - RÉGLAGE COMMANDE DE DÉBRAYAGE

1 - OPÉRATIONS PRÉLIMINAIRES

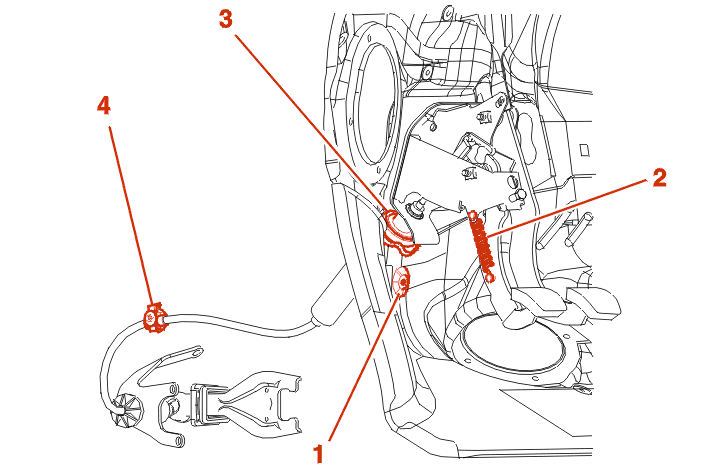

Vérifier :

• l'absence de surtapis sur la butée basse (1) de la pédale d'embrayage
• la mise en place du ressort d'assistance (2)
• l'absence d'obstacle sur la course de la pédale d'embrayage
• l'emboîtement (3) du câble sur le tablier
• le cheminement du câble d'embrayage
• le bridage (4) du câble sur brancard

2 - CONTRÔLE - RÉGLAGE

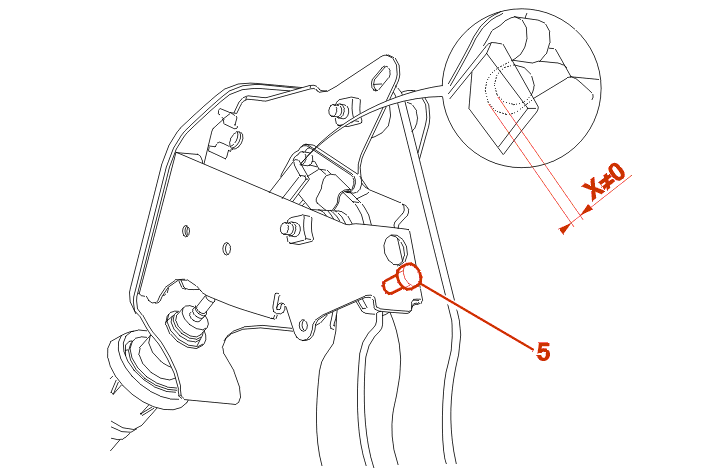

Contrôler la présence d'un jeu (X) mini .

Si ce n'est pas le cas : Intervenir sur la vis (5) .

NOTA : la présence d'un jeu trop important peut provoquer un bruit de grésillement .

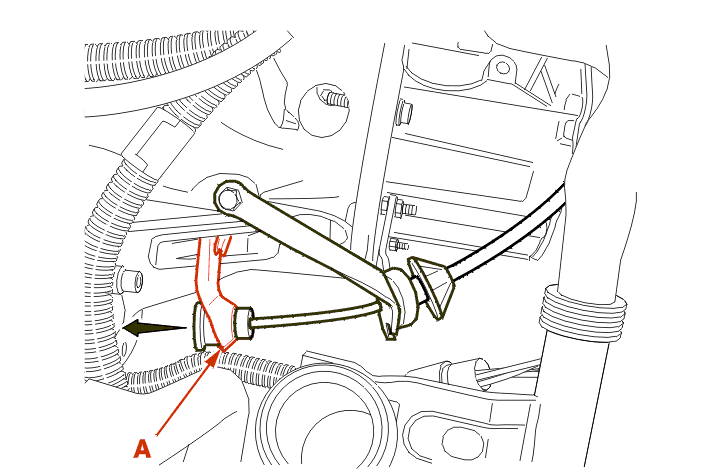

Tirer sur la fourchette en (A) :

• si la fourchette se déplace (minimum 5 mm) : la commande d'embrayage est réglée
• la fourchette ne se déplace pas, remplacer le câble

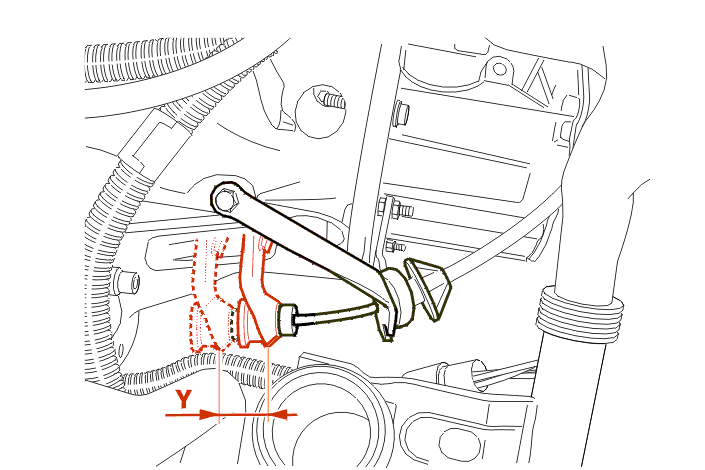

Vérifier la course de la fourchette .

Si Y ≥ à 24 mm :

• réglage correct

Si Y est inférieur à 24 mm :

• remplacer le câble d'embrayage
