B2CB33K1 - 206 BOÎTE DE VITESSES MA

IDENTIFICATION COUPLES DE SERRAGE BOÎTE DE VITESSES

1 - IDENTIFICATION

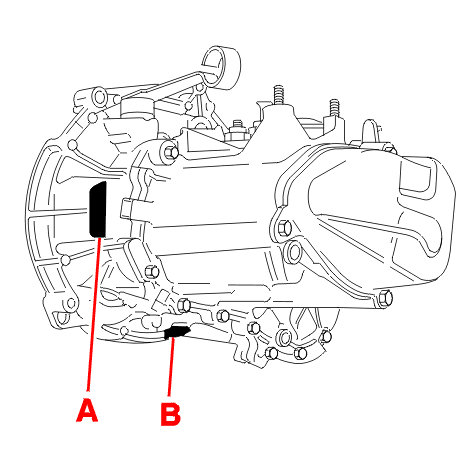

Zone de marquage(A) - (B À partir de 02/2000) :

BOÎTE DE VITESSES MA

type réglementaire moteur NFU NFU NFU
particularités pneumatiques
185/65 R 14 H		 pneumatiques
195/55 R 15 H		 pneumatiques
205/45 R 16 W
circonférence UTAC
(m)		 1,818 1,815 1,799
repère organe 20CN26 20CN26 20CN26
type de boîte de vitesses MA/5N MA/5N MA/5N
rapports de boîte : 1ère 12 X 41 12 X 41 12 X 41
rapports de boîte : 2ème 21 X 38 21 X 38 21 X 38
rapports de boîte : 3ème 32 X 41 32 X 41 32 X 41
rapports de boîte : 4ème 40 X 39 40 X 39 40 X 39
rapports de boîte : 5ème 43 X 33 43 X 33 43 X 33
rapports de boîte : marche arrière 12 X 43 12 X 43 12 X 43
vitesses à 1000 tr/mn (en km/h) : 1ère 7,45 7,44 7,37
vitesses à 1000 tr/mn (en km/h) : 2ème 14,07 14,04 13,92
vitesses à 1000 tr/mn (en km/h) : 3ème 19,86 19,83 19,66
vitesses à 1000 tr/mn (en km/h) : 4ème 26,10 26,06 25,83
vitesses à 1000 tr/mn (en km/h) : 5ème 33,16 33,11 32,82
vitesses à 1000 tr/mn (en km/h) : marche arrière 7,10 7,09 7,03
couple(s) de pont 14 X 60 14 X 60 14 X 60
couple tachymétrique 21 X 18 21 X 18 21 X 18
erreur tachymétrique UTAC 2,68% 2,85% 3,76%

type réglementaire moteur KFW HFZ
HFX
particularités pneumatiques
185/65 R 14 H		 pneumatiques
185/65 R 14 T
circonférence UTAC
(m)		 1,818 1,818
repère organe 20CF18 20CF19
type de boîte de vitesses MA/5N MA/5N
rapports de boîte : 1ère 12 X 41 12 X 41
rapports de boîte : 2ème 21 X 38 21 X 38
rapports de boîte : 3ème 32 X 41 32 X 41
rapports de boîte : 4ème 40 X 39 40 X 39
rapports de boîte : 5ème 43 X 33 43 X 33
rapports de boîte : marche arrière 12 X 43 12 X 43
vitesses à 1000 tr/mn (en km/h) : 1ère 7,45 7,03
vitesses à 1000 tr/mn (en km/h) : 2ème 14,07 13,28
vitesses à 1000 tr/mn (en km/h) : 3ème 19,86 18,76
vitesses à 1000 tr/mn (en km/h) : 4ème 26,10 24,65
vitesses à 1000 tr/mn (en km/h) : 5ème 33,16 31,32
vitesses à 1000 tr/mn (en km/h) : marche arrière 7,10 6,95
couple(s) de pont 14 X 60 13 X 59
couple tachymétrique 21 X 18 21 X 18
erreur tachymétrique UTAC 2,68% 2,68%

type réglementaire moteur HFZ
HFX		 HFZ
KFW
HFX
particularités pneumatiques
175/65 R 14 T		 pneumatiques
175/65 R 14 T
circonférence UTAC
(m)		 1,778 1,778
repère organe 20CF07 20CF08
type de boîte de vitesses MA/5L MA/5N
rapports de boîte : 1ère 11 X 40 12 X 41
rapports de boîte : 2ème 20 X 39 21 X 38
rapports de boîte : 3ème 32 X 41 32 X 41
rapports de boîte : 4ème 40 X 39 40 X 39
rapports de boîte : 5ème 43 X 33 43 X 33
rapports de boîte : marche arrière 12 X 43 12 X 43
vitesses à 1000 tr/mn (en km/h) : 1ère 7,45 7,29
vitesses à 1000 tr/mn (en km/h) : 2ème 13,89 13,76
vitesses à 1000 tr/mn (en km/h) : 3ème 21,15 19,43
vitesses à 1000 tr/mn (en km/h) : 4ème 27,79 25,53
vitesses à 1000 tr/mn (en km/h) : 5ème 35,30 32,44
vitesses à 1000 tr/mn (en km/h) : marche arrière 7,56 6,95
couple(s) de pont 16 X 63 14 X 60
couple tachymétrique 19 X 17 19 X 17
erreur tachymétrique UTAC 0,58% 0,58%

type réglementaire moteur KFW HFZ
KFW
HFX
particularités pneumatiques
175/65 R 14 T		 pneumatiques
175/65 R 14 T
circonférence UTAC
(m)		 1,778 1,778
repère organe 20CF09 20CF10
type de boîte de vitesses MA/5N MA/5N
rapports de boîte : 1ère 12 X 41 12 X 41
rapports de boîte : 2ème 21 X 38 21 X 38
rapports de boîte : 3ème 32 X 41 32 X 41
rapports de boîte : 4ème 40 X 39 40 X 39
rapports de boîte : 5ème 43 X 33 43 X 33
rapports de boîte : marche arrière 12 X 43 12 X 43
vitesses à 1000 tr/mn (en km/h) : 1ère 7,69 6,88
vitesses à 1000 tr/mn (en km/h) : 2ème 14,51 12,99
vitesses à 1000 tr/mn (en km/h) : 3ème 20,50 18,35
vitesses à 1000 tr/mn (en km/h) : 4ème 26,93 24,11
vitesses à 1000 tr/mn (en km/h) : 5ème 34,22 30,63
vitesses à 1000 tr/mn (en km/h) : marche arrière 7,33 6,56
couple(s) de pont 16 X 65 13 X 59
couple tachymétrique 19 X 17 19 X 17
erreur tachymétrique UTAC 0,58% 0,58%

type réglementaire moteur NFU NFU NFU
particularités pneumatiques
185/65 R 14 H		 pneumatiques
195/55 R 15 H		 pneumatiques
205/45 R 16 W
circonférence UTAC
(m)		 1,818 1,815 1,799
repère organe 20CN24 20CN24 20CN24
type de boîte de vitesses MA/5S MA/5S MA/5S
rapports de boîte : 1ère 12 X 41 12 X 41 12 X 41
rapports de boîte : 2ème 20 X 39 20 X 39 20 X 39
rapports de boîte : 3ème 30 X 41 30 X 41 30 X 41
rapports de boîte : 4ème 37 X 39 37 X 39 37 X 39
rapports de boîte : 5ème 41 X 35 41 X 35 41 X 35
rapports de boîte : marche arrière 12 X 43 12 X 43 12 X 43
vitesses à 1000 tr/mn (en km/h) : 1ère 8,48 8,47 8,39
vitesses à 1000 tr/mn (en km/h) : 2ème 14,86 14,83 14,70
vitesses à 1000 tr/mn (en km/h) : 3ème 21,20 21,17 20,98
vitesses à 1000 tr/mn (en km/h) : 4ème 27,49 27,44 27,20
vitesses à 1000 tr/mn (en km/h) : 5ème 33,94 33,89 33,59
vitesses à 1000 tr/mn (en km/h) : marche arrière 8,09 8,07 8,00
couple(s) de pont 17 X 64 17 X 64 17 X 64
couple tachymétrique 21 X 18 21 X 18 21 X 18
erreur tachymétrique UTAC 2,68% 2,85% 3,76%

TOUS TYPES

2 - COUPLES DE SERRAGE

libellé couples de serrage
(m.daN)
fixation carter boîte de vitesse sur carter d'embrayage 2.0
fixation guide de butée 1.0 (*)
fixation plaque intermédiaire sur carter d'embrayage 5.0 (*)
fixation demi-anneaux d'arrêt de roulements 2.0
(vis pré-enduites)
écrou d'arbre secondaire 14.0
fixation carter tôle sur carter boîte 2.5
bouchon de vidange 2.5
bouchon de niveau 2.5
contacteur de marche arrière 2.5
fixation support pignon tachymètre 1.0
fixation boîte de vitesses sur moteur 4.0
fixation récepteur d'embrayage sur carter 3.0
(*) avec LOCTITE FRENETANCH
