B2CB4IK1 - 206 BOÎTE DE VITESSES BE4
IDENTIFICATION - COUPLES DE SERRAGE BOÎTE DE VITESSES
1 - IDENTIFICATION
1 - 1 - BOÎTE DE VITESSES BE3/5 RENFORCÉE

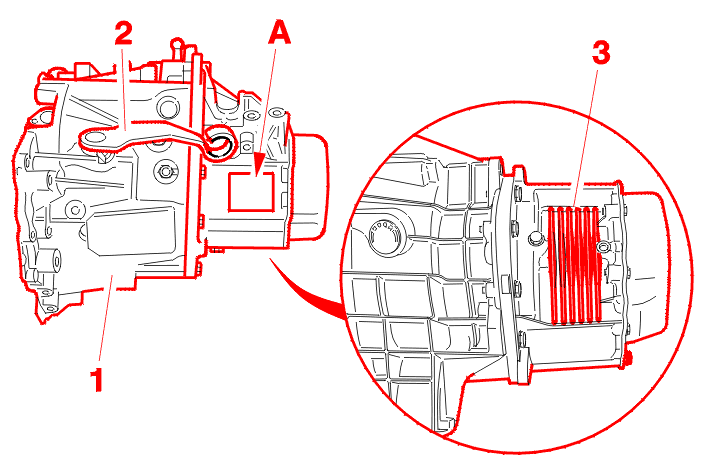

(1) Boîte de vitesses BE3/5 renforcée :
(A) Zone de marquage comprenant :
NOTA : la boîte de vitesses BE3/5 renforcée se différencie de l'ancienne BE3/5 par un carter de boîte avec ailettes .
1 - 2 - BOÎTE DE VITESSES BE4/5

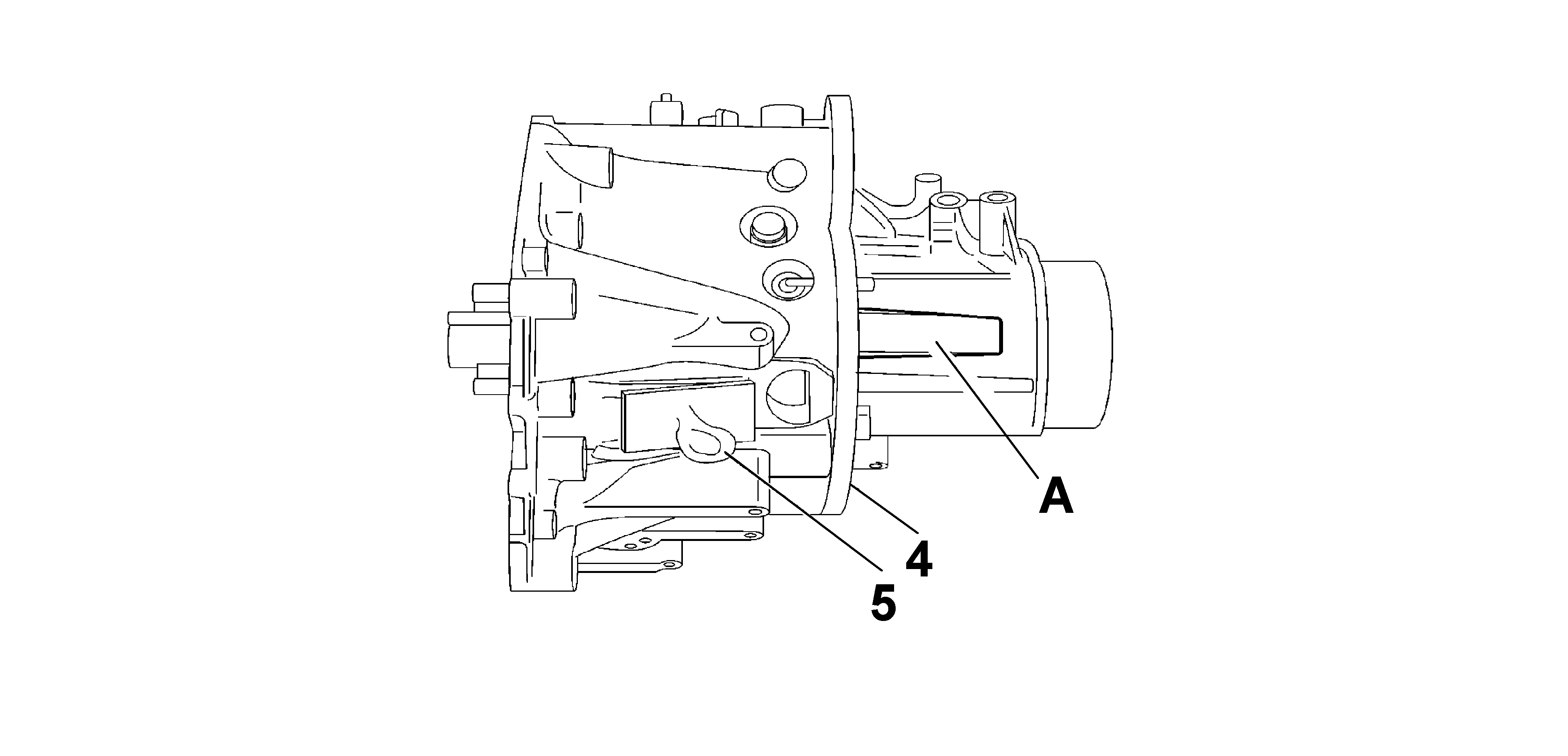

(4) Boîte de vitesses BE4/5 :
(A) Zone de marquage comprenant :
NOTA : la boîte de vitesses BE4/5 se différencie extérieurement de la boîte de vitesses BE3/5 par la fourchette de débrayage (5) au lieu d'un levier de débrayage .
2 - COUPLE(S) DE SERRAGE
| repères | désignation | couples de serrage (m.daN) |
|---|---|---|

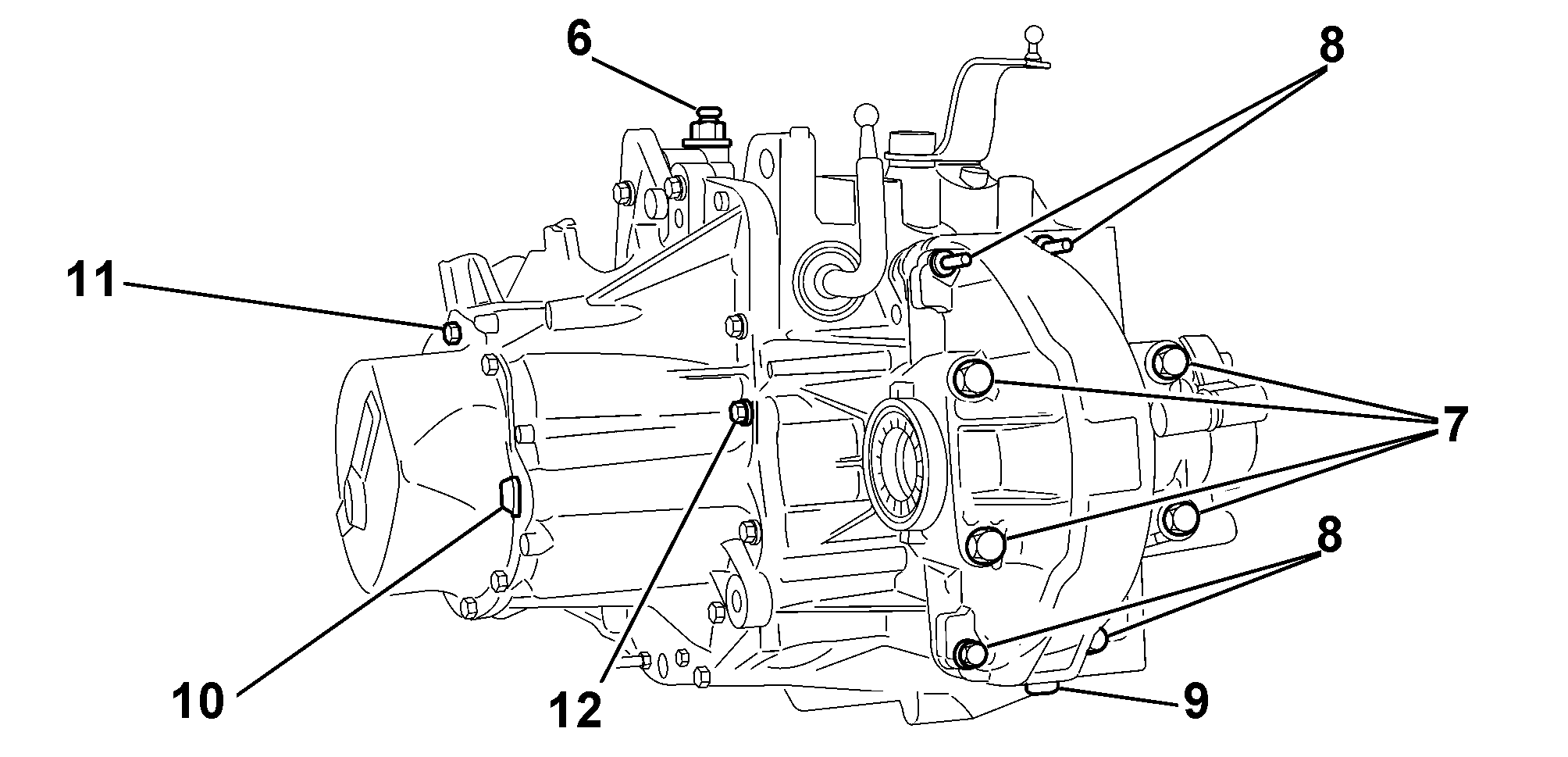

| (6) | mise à l'air libre | 1.5 ± 0.3 |
| (7) | vis de carter de différentiel | 5.0 ± 0.3 |
| (8) | vis de carter de différentiel | 1.25 ± 0.3 |
| (9) | bouchon de vidange | 3.5 ± 0.25 |
| (10) | bouchon de niveau | 2.2 ± 0.40 |
| (11) | vis carter arrière de boîte | 1.25 ± 0.25 |
| (12) | vis carter boîte | 1.25 ± 0.25 |
| repères | désignation | couples de serrage (m.daN) |
|---|---|---|

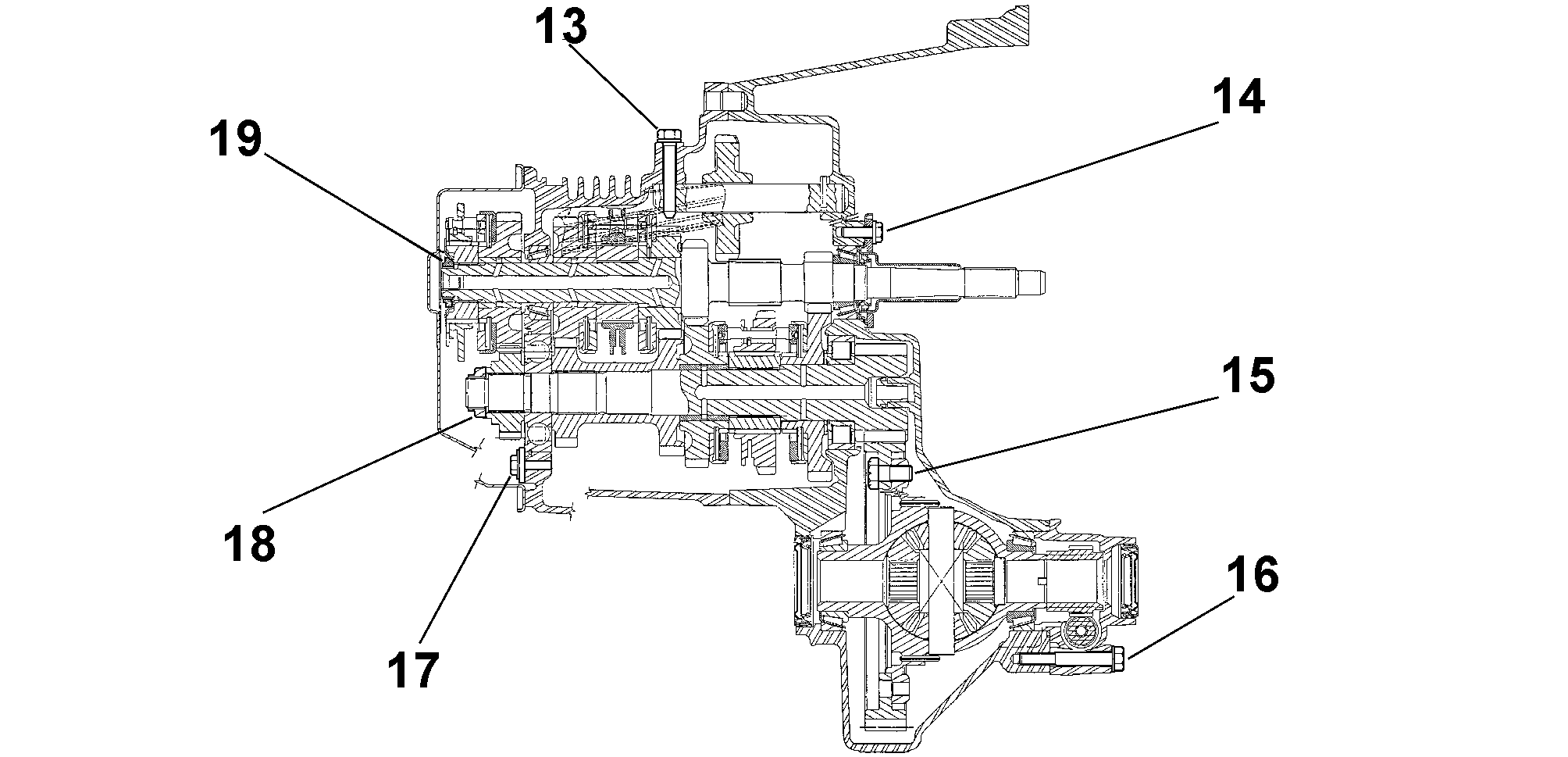

| (13) | vis d'arrêt d'axe marche arrière | 2.0 ± 0.50 |
| (14) | vis de fixation du guide butée | 1.25 ± 0.25 |
| (15) | vis couronne différentiel | 6.0 ± 0.30 |
| (16) | vis prolonge | 1.5 ± 0.30 |
| (17) | vis d'arrêt | 2.2 ± 0.40 |
| (18) | écrou d'arbre secondaire | 6.5 ± 1.40 (*) |
| (19) | écrou d'arbre primaire | 7.25 ± 0.72 (*) |
| (*) + LOCTITE FRENBLOC | ||
| repères | désignation | couples de serrage (m.daN) |
|---|---|---|
| (20) | contacteur de marche arrière | 2.5 ± 0.5 |
| (21) | écrou d'axe baladeur | 4.5 ± 0.9 |
| repères | désignation | couples de serrage (m.daN) |
|---|---|---|

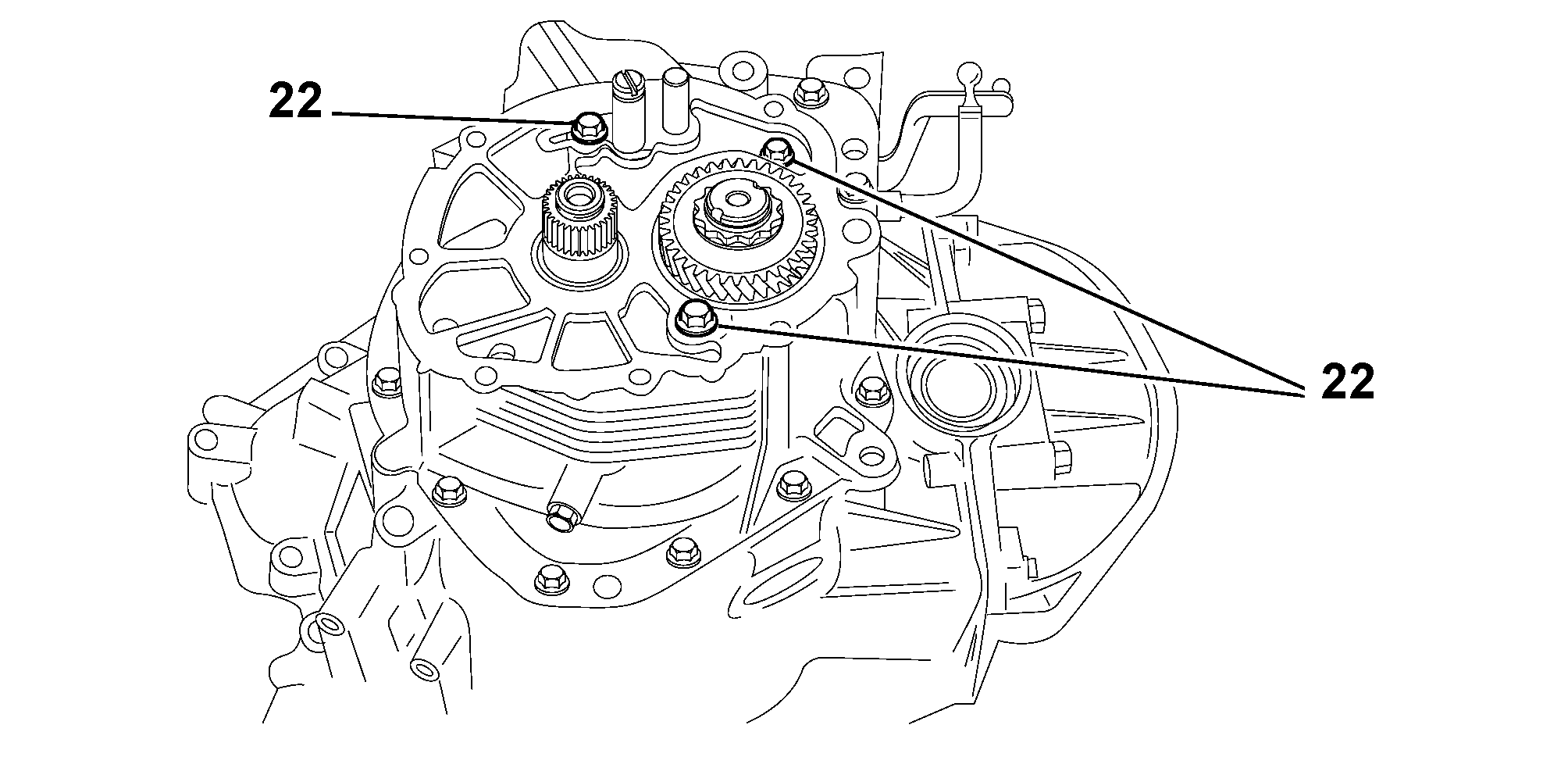

| (22) | vis d'arrêt | 1.5 ± 0.3 |
| repères | désignation | couples de serrage (m.daN) |
|---|---|---|

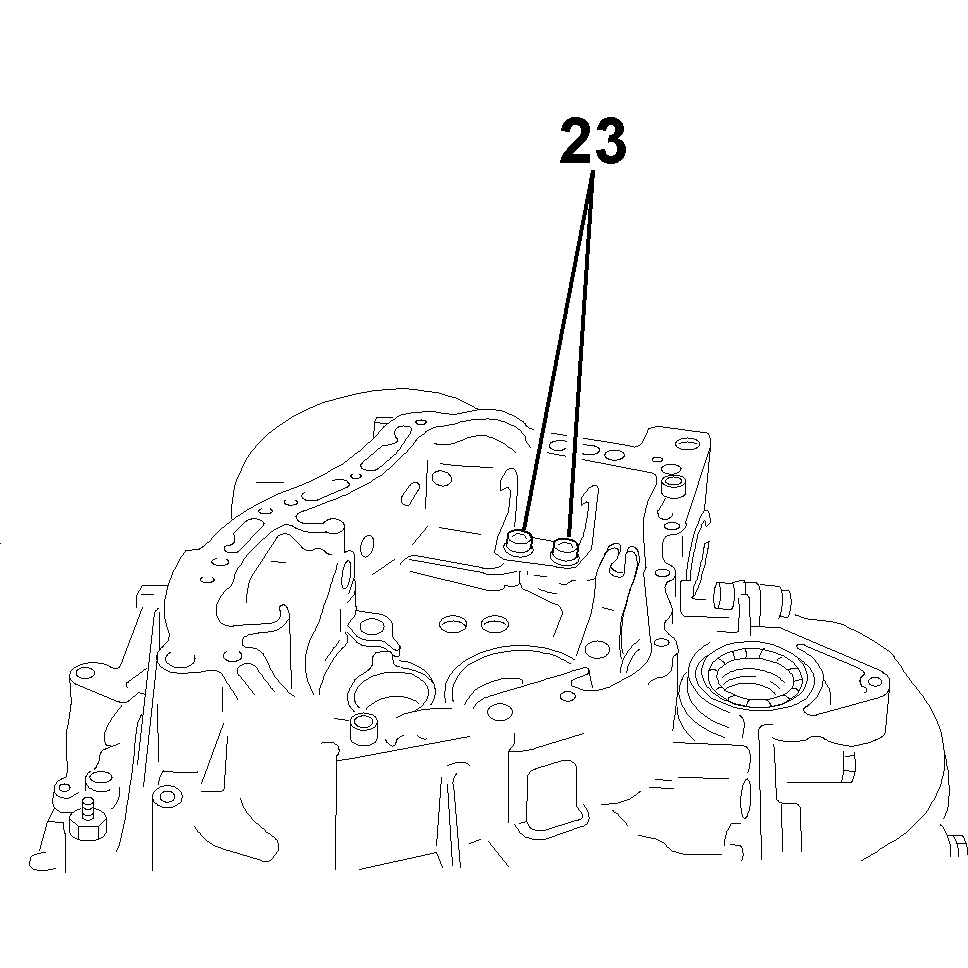

| (23) | vis d'arrêt | 1.5 ± 0.3 |
| repères | désignation | couples de serrage (m.daN) |
|---|---|---|
| (24) | vis support interdiction 5ème/MA | 1.5 ± 0.3 |
