B2CG76K1 - 206 BOÎTE DE VITESSES AUTOMATIQUE AL4

DÉPOSE - REPOSE CAPTEUR DE VITESSE ENTRÉE BVA

1 - DÉPOSE

NOTA : ne pas vidanger la boîte de vitesses .

Débrancher la batterie .

BOÎTE DE VITESSES AUTOMATIQUE AL4

Déposer :

• le cache-calculateur
• le connecteur du calculateur moteur
• le boîtier filtre à air
• le manchon d'air
• la batterie
• le bac à batterie

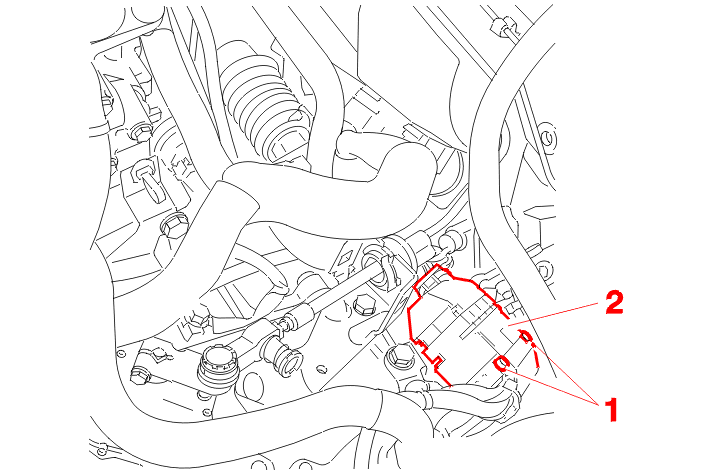

Déposer les 2 vis (1) (Fixation du connecteur modulaire sur la boîte de vitesses) .

Déconnecter le connecteur modulaire (2) .

BOÎTE DE VITESSES AUTOMATIQUE AL4

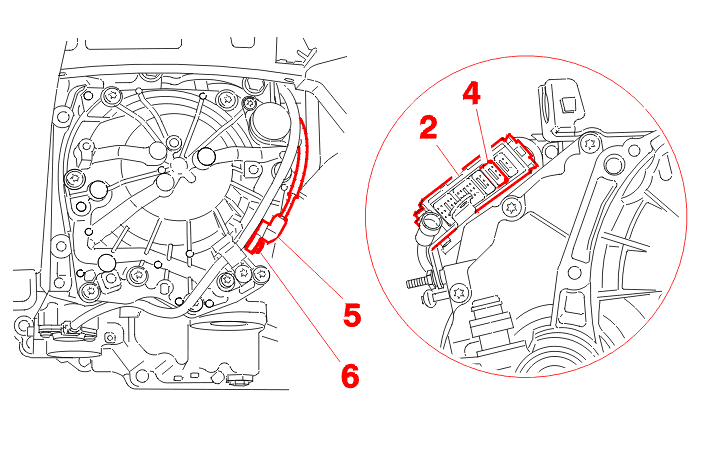

Extraire le connecteur 3 voies jaune (4) du connecteur modulaire (2) .

NOTA : capteur vitesse d'entrée de boîte de vitesses .

Déposer :

• la roue avant gauche
• le pare-boue avant gauche
• le faisceau du capteur (5)
• la vis (6)
• capteur vitesse entrée BVA (5)

2 - REPOSE

Remplacer le joint torique du capteur (5) .

Reposer :

• capteur vitesse entrée BVA (5)
• la vis (6) (serrage à 1.0 m.daN)
• le faisceau du capteur (5)
• le connecteur 3 voies jaune (4) dans le connecteur modulaire (2)
• les 2 vis (1) (serrage à 1.0 m.daN)

Reconnecter le connecteur modulaire (2) .

BOÎTE DE VITESSES AUTOMATIQUE AL4

Reposer :

• le pare-boue avant gauche
• la roue avant gauche (serrage à 10.0 m.daN)
• le bac à batterie
• la batterie
• le boîtier filtre à air
• le manchon d'air
• le connecteur du calculateur moteur
• le cache-calculateur

Rebrancher la batterie .
