B2CJ06K1 - 206 BOÎTE DE VITESSES MA

DÉPOSE CARTER DE BOÎTE DE VITESSES

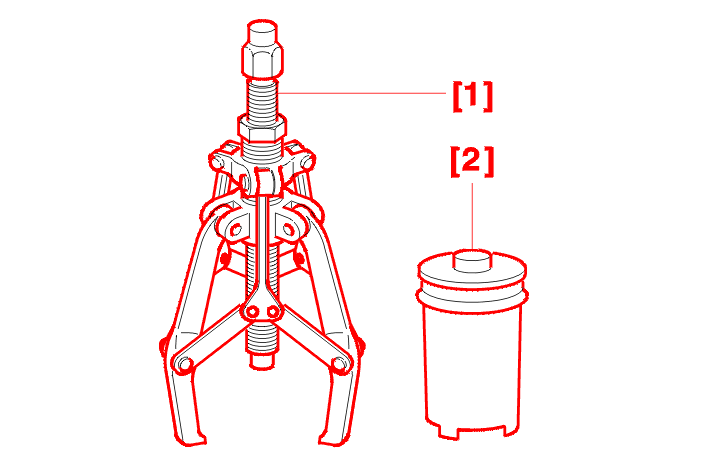

1 - OUTILLAGE SPÉCIAL

2 - OPÉRATIONS PRÉLIMINAIRES

Déshabillage de la boîte de vitesses .

3 - DÉPOSE (MA4/MA5)

Déposer :

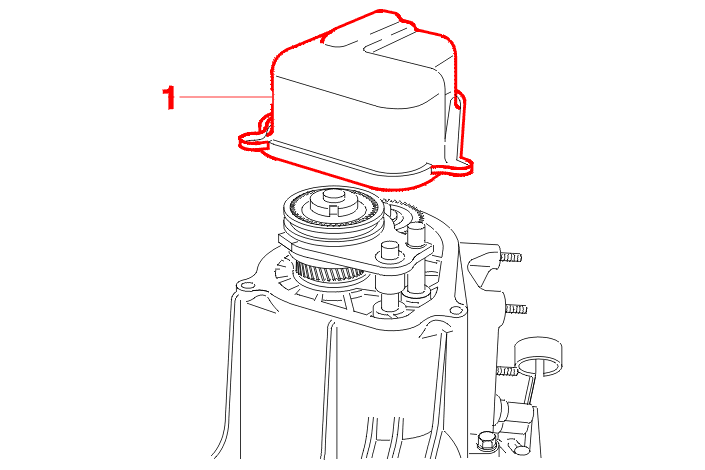

• le carter tôle (1)

4 - DÉPOSE COUPLE DE 5 ÈME (MA5)

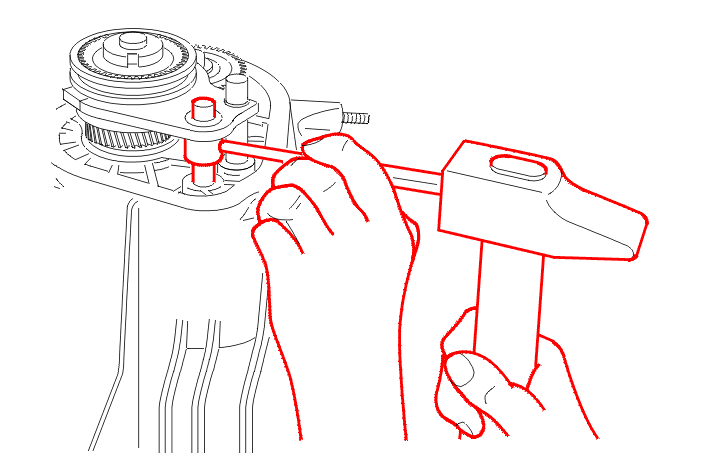

Chasser la goupille de la fourchette (5ème) .

Immobiliser l'arbre secondaire en engageant 2 vitesses :

• A - sélectionner
• B - passer la marche arrière
• C - engager la 5ème en appuyant sur la fourchette de 5ème

4 - 1 - MONTAGE SÉRIE DE L'ÉCROU D'ARBRE SECONDAIRE

Desserrer l'écrou (2) .

Ramener le synchroniseur de 5ème au point mort .

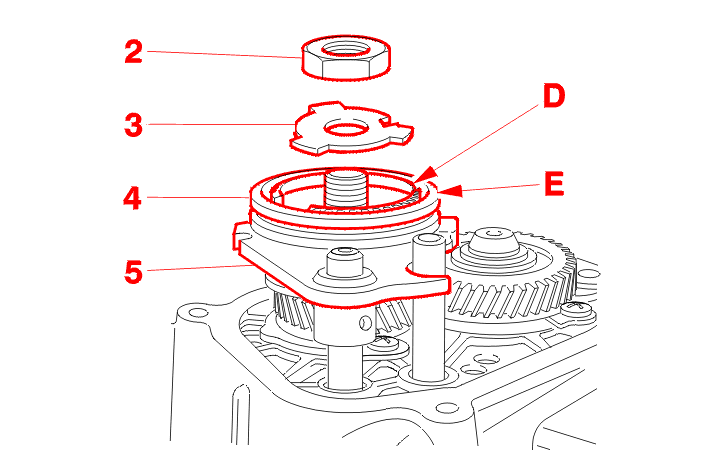

Déposer :

• l'écrou (2)
• la rondelle d'appui (3)

Repérer le moyeu et le manchon du synchroniseur (D) et (E) .

Recouvrir le manchon avec un chiffon pour récupérer les billes, ressorts et doigts .

Déposer le manchon de 5ème (4) et sa fourchette (5) .

4 - 2 - MONTAGE APRÈS-VENTE DE L'ÉCROU D'ARBRE SECONDAIRE

Défreiner l'écrou (6) .

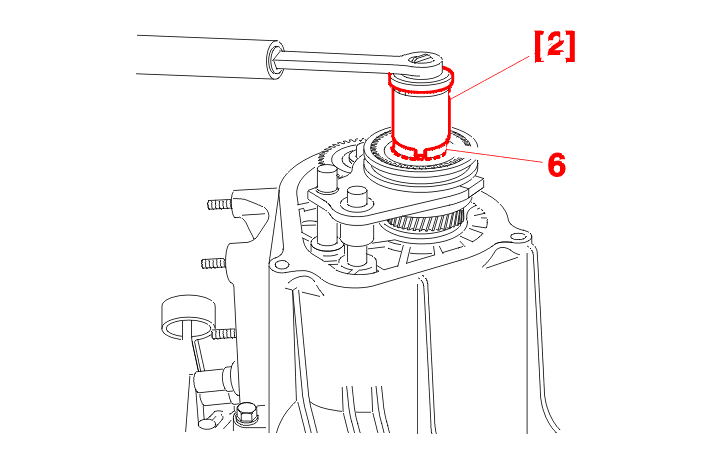

Desserrer l'écrou (À l'aide de l'outil [2]) .

Ramener le synchroniseur de 5ème au point mort .

Déposer :

• l'écrou (6)
• la rondelle d'arrêt (7)
• la rondelle d'appui (8)

Repérer le moyeu et le manchon du synchroniseur (F) et (G) .

Recouvrir le manchon avec un chiffon pour récupérer les billes, ressorts et doigts .

Déposer le manchon de 5ème (9) et sa fourchette (10) .

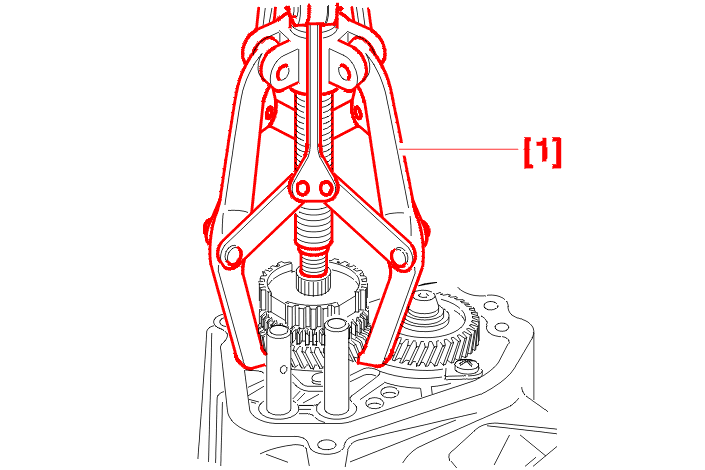

Extraire l'ensemble pignon récepteur de 5ème et moyeu de synchroniseur à l'aide de l'extracteur [1] .

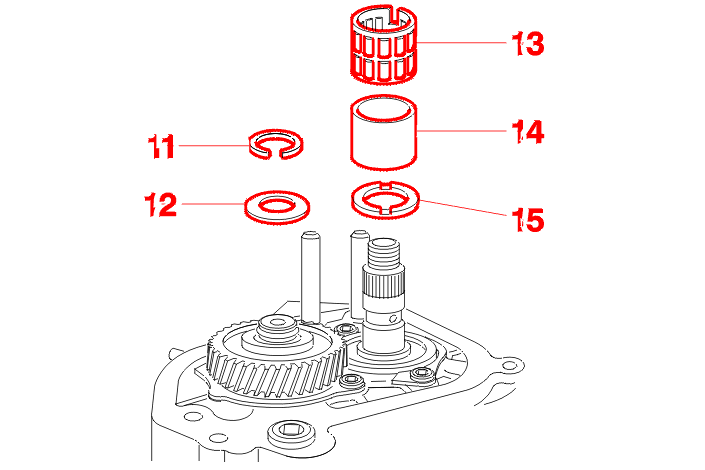

Sur l'arbre primaire, déposer :

• le jonc d'arrêt (11)
• la rondelle élastique (12)

Sur l'arbre secondaire, déposer :

• la douille à aiguille (13)
• la bague entretoise (14)
• la rondelle entretoise (15)

Extraire le pignon émetteur de 5ème à l'aide de l'extracteur [1] .

5 - DÉPOSE (SUITE) (MA4/MA5)

Déposer :

• les vis (16)
• les demi-anneaux d'arrêt (17) des roulements

NOTA : repérer la position des vis colonnettes de fixation de carter si la boîte de vitesses en est équipée .

Déposer :

• les vis de fixation du carter

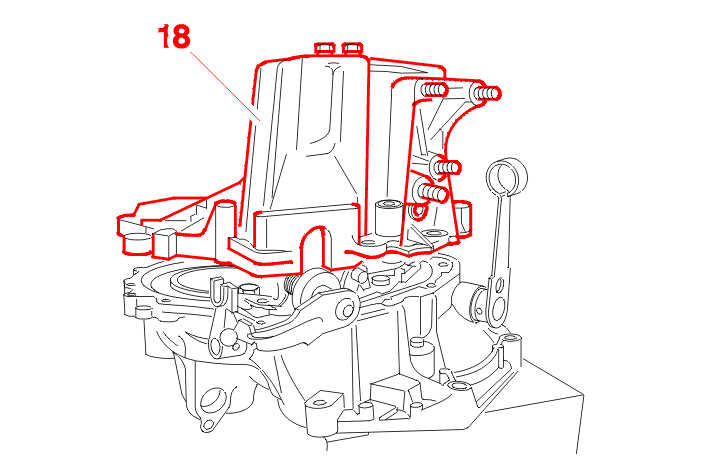

• le carter de boîte (18)

6 - OPÉRATION(S) COMPLÉMENTAIRE(S)

ATTENTION : respecter les conditions de nettoyage et de remontage .

Repose du carter de boîte de vitesses .

Habillage de la boîte de vitesses .
