B3BH02K1 - 206
MISE EN PLACE TIGES DE MAINTIEN DU RESSORT AVANT
1 - POSE
Lever l'avant du véhicule .

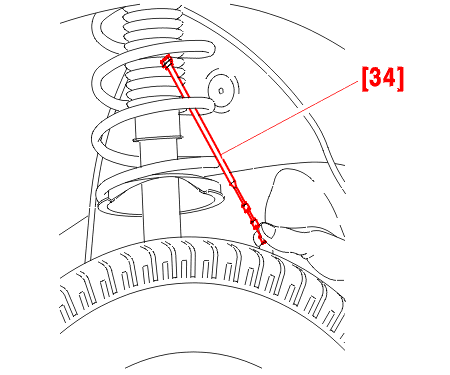

FAIRE PASSER LES TIGES [34] PAR L'INTÉRIEUR DU RESSORT .

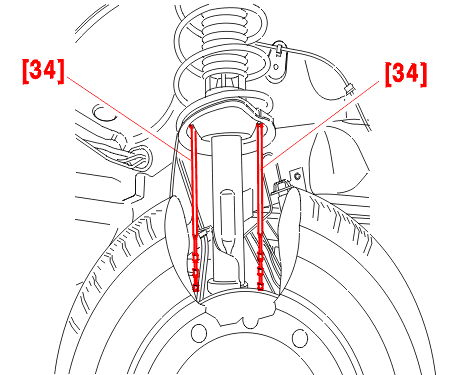

IMPÉRATIF : LAISSER PENDRE LES TIGES [34] PAR LES BOUTONNIÈRES .
Reposer le véhicule sur ses roues .
ATTENTION : il faut utiliser le trou (1) pour respecter l'alignement avec la tige d'amortisseur et le trou (2), afin que le ressort reste bien centré .

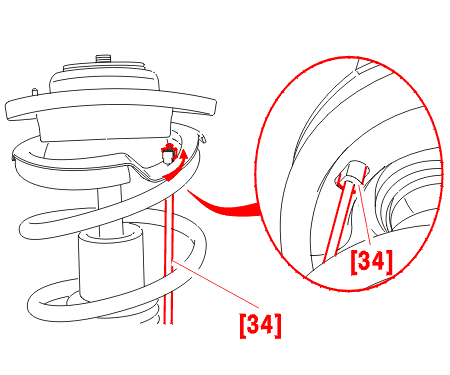

REMONTER LE GRAIN SUPÉRIEUR DE LA TIGE [34] DANS LA COUPELLE SUPÉRIEURE DE RESSORT .
TOURNER D'UN QUART DE TOUR LA TIGE [34] .

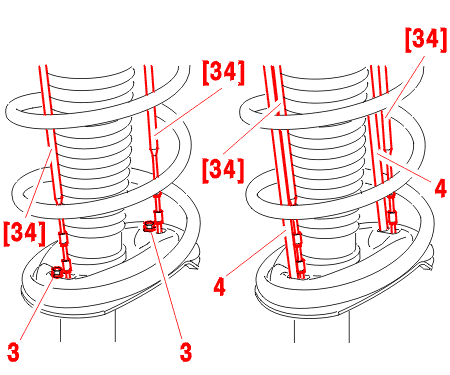

Solution 1 :
Solution 2 :
Lever le véhicule, roues pendantes .
2 - DÉPOSE
Reposer le véhicule sur ses roues .
Déposer les vis (3) ou les boudins caoutchouc (4) .
DÉGAGER LES TIGES [34] DES BOUTONNIÈRES .

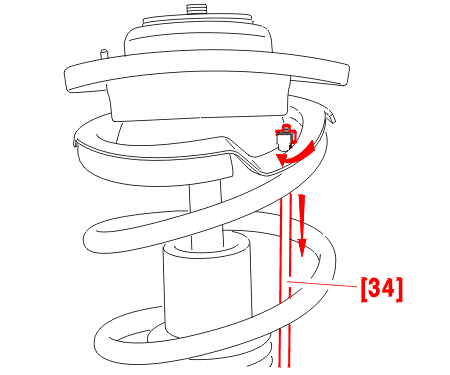

REMONTER LE GRAIN SUPÉRIEUR DE LA TIGE [34] DANS LA COUPELLE SUPÉRIEURE DE RESSORT .
TOURNER D'UN QUART DE TOUR LA TIGE [34] .
TIRER LA TIGE [34] VERS LE BAS .
IMPÉRATIF : LAISSER PENDRE LES TIGES [34] PAR LES BOUTONNIÈRES .
Lever l'avant du véhicule .
Déposer les tiges .
Reposer le véhicule sur ses roues .
