B3DG02K1 - 206
DÉPOSE - REPOSE TRAIN ARRIÈRE
1 - OUTILLAGE SPÉCIAL

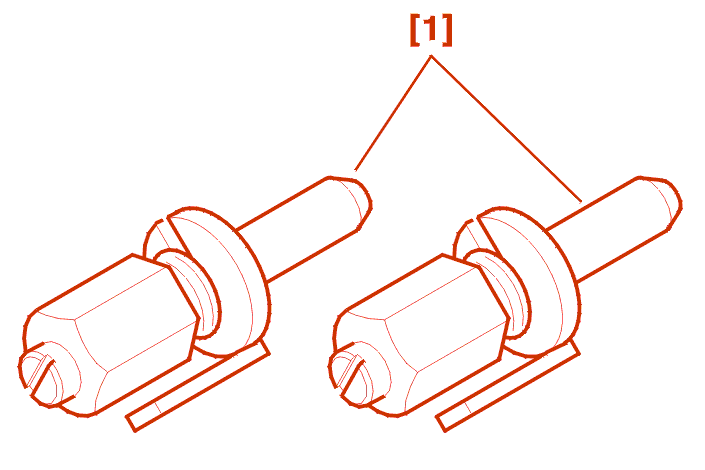

[1] Jeu d'étriers de positionnement (-).0539 S .
2 - DÉPOSE
Le véhicule est placé sur un pont élévateur .
À l'intérieur du véhicule, déposer :
Sous le véhicule, déposer :
Maintenir l'essieu arrière à l'aide d'une chandelle hydraulique placée sous la traverse .

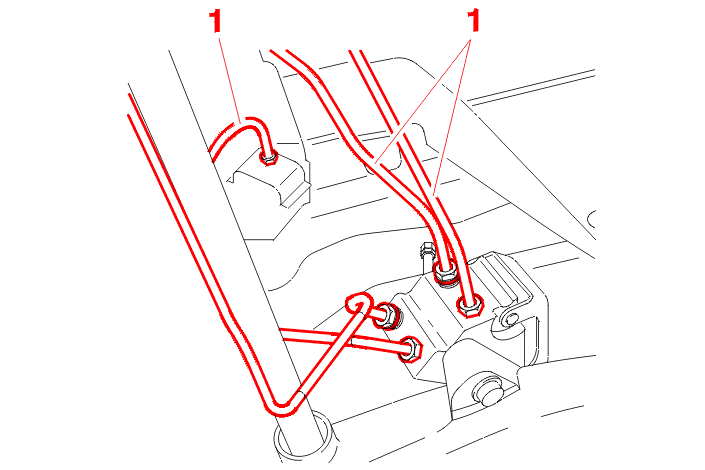

Débrancher : Les tuyaux de freinage (1) .
Bouchonner les tuyaux après dépose .
Débrancher les capteurs inductifs ABS (suivant équipement) .
Déposer les quatre boulons de fixation du train arrière .
Descendre la chandelle hydraulique .
Dégager avec précaution l'ensemble essieu arrière par l'arrière du véhicule .
3 - REPOSE
Maintenir l'essieu arrière complet à l'aide de la chandelle hydraulique placée sous la traverse (Présenter l'ensemble sous le véhicule) .
ATTENTION : ne pas écraser les tuyaux de frein lors de la repose, en les coinçant entre le train arrière et la caisse .
Engager sans les bloquer les vis de fixation (Train arrière) .
Positionner les deux étriers [1] à l'avant de la traverse arrière pour centrer la traverse arrière .
Serrer les vis de fixation à 11 m.daN .
Déposer les deux étriers [1] .
Rebrancher : Les tuyaux de freinage (1) .
Reposer :
Serrer : La ligne d'échappement .
Connecter les capteurs de frein ABS .
Purger les freins .
Remettre en place la roue de secours .
À l'intérieur du véhicule :
IMPÉRATIF : en cas de dépose-repose du compensateur, effectuer un réglage du compensateur .
