DÉPOSE - REPOSE MOYEU ARRIÈRE (TAMBOUR)

1 - OUTILLAGE SPÉCIAL

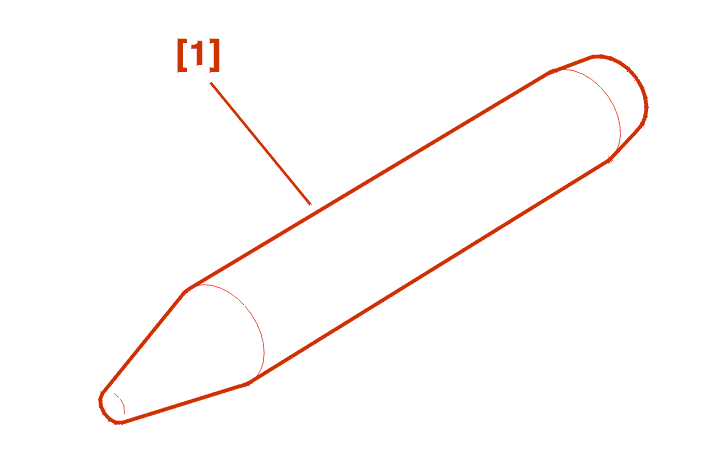

[1] Outil à freiner (-).0526 J .

2 - IDENTIFICATION

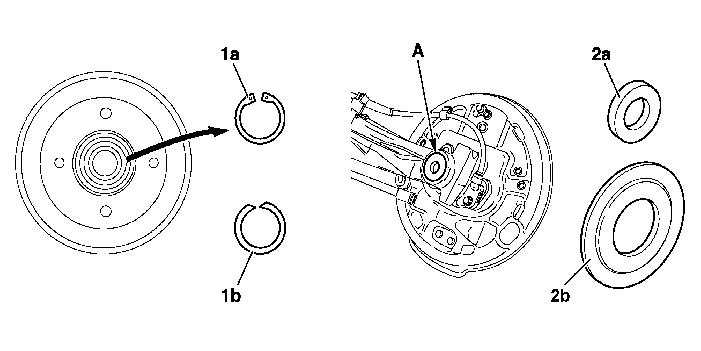

L'identification du type de montage se fait par la tête de fusée (A) .

repère (A)	fixations d'arrêt de roulement	la rondelle	diamètre (mm)	épaisseur (mm)
-	circlips (1a)	2a	38	3.5
-	jonc d'arrêt (1b)	2b	48	4

La DPR commercialise les deux types de pièces .

3 - DÉPOSE

Placer le véhicule sur un pont élévateur quatre colonnes .

Lever et caler sur chandelles l'arrière du véhicule .

Déposer :

Déposer :

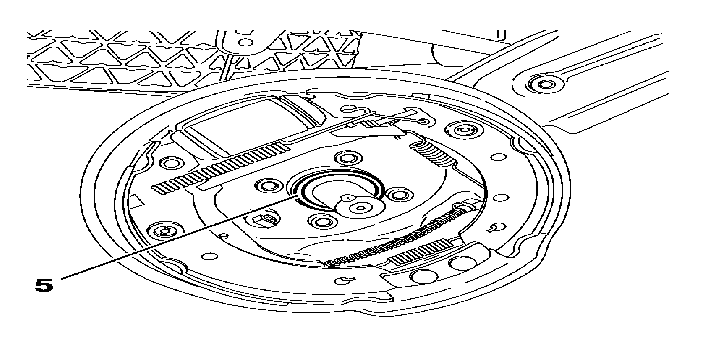

Déposer le joint (5) .

4 - REPOSE

Le tambour et les segments de frein doivent être exempts de toute trace de graisse ou d'huile .

Reposer :

un joint neuf (5) (graisser la lèvre du joint et l'axe)

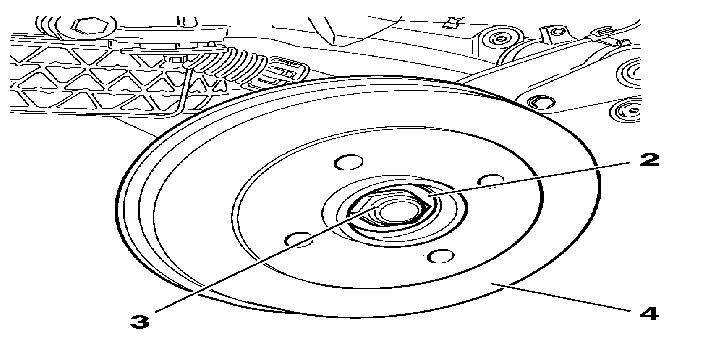

le tambour (4)
la rondelle (2)
un écrou neuf (3)
serrer l'écrou à 20 m.daN plus freinage de celui-ci à l'aide de l'outil (-).0526 J

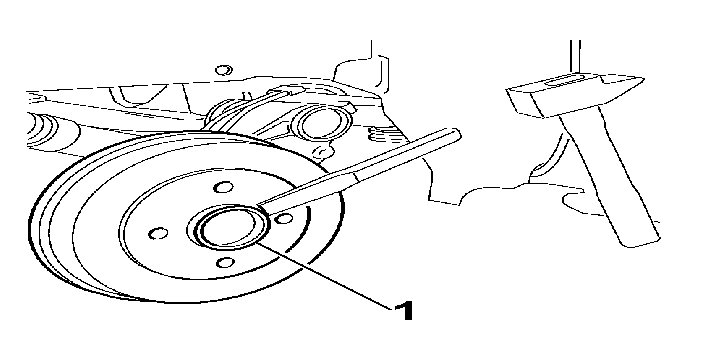

un bouchon neuf (1)

Remettre la roue en place et la serrer à 8.5 m.daN .
