B3DJ08K1 - 206

REMISE EN ÉTAT BRAS ARRIÈRE (MONTAGE DE ROULEMENT SANS JEU) (AVEC BARRE ANTIDÉVERS)

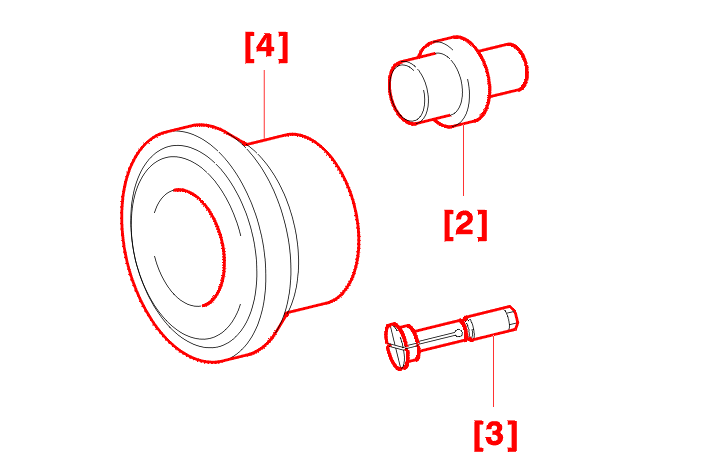

1 - OUTILLAGE SPÉCIAL

[1] Extracteur à inertie (-).0316-A .

[2] Tampon de montage de roulement interne (-).0533-R .

[3] Embout d'extraction (-).0533-E .

[4] Tampon de montage de roulement externe (-).0539-Q .

2 - DÉPOSE

déposer le bras arrière .

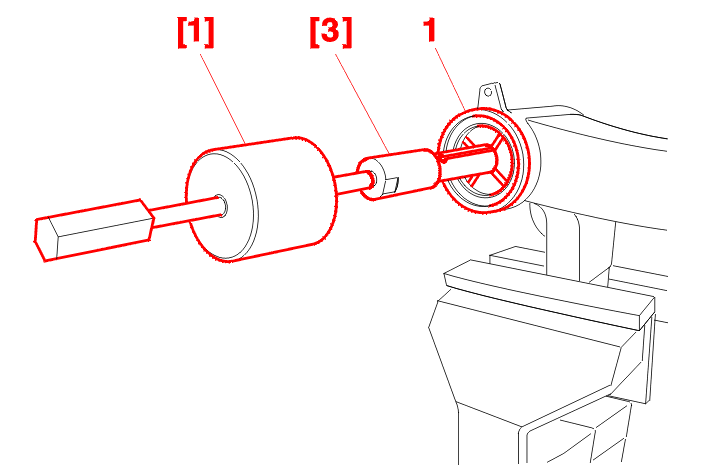

2 - 1 - LA DOUILLE À AIGUILLE (CÔTÉ INTÉRIEUR)

Déposer :

• la douille à aiguille (1) ; à l'aide des outils [1] et [3]

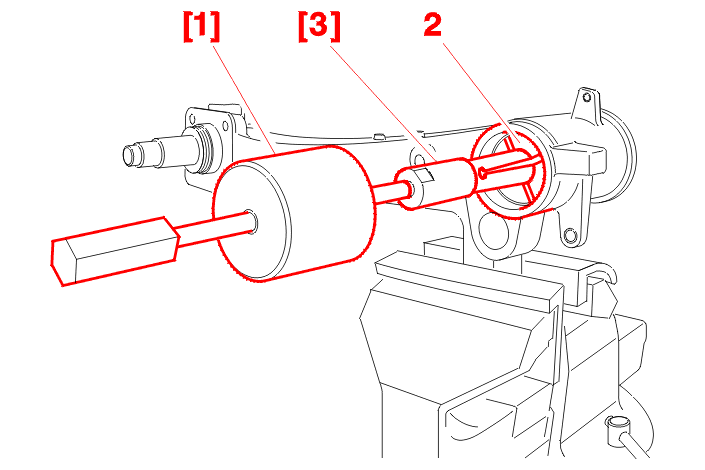

2 - 2 - LA DOUILLE À AIGUILLE (CÔTÉ EXTÉRIEUR)

Déposer le joint à lèvres à l'aide d'un tournevis .

Déposer :

• la douille à aiguille (2) ; à l'aide des outils [1] et [3]

3 - REPOSE

Remplacer systématiquement : Les douilles à aiguilles .

Nettoyer les logements des roulements et de l'axe de moyeu, sur le bras .

L'ensemble des opérations de remontage des pièces est fait à l'aide de la presse .

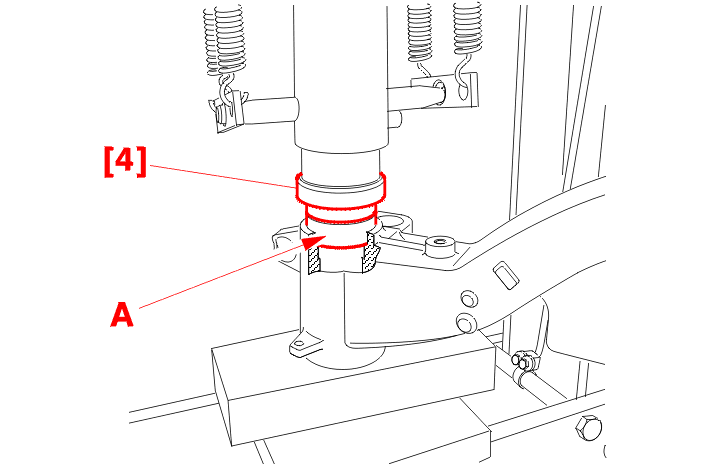

3 - 1 - LA DOUILLE À AIGUILLE (CÔTÉ EXTÉRIEUR)

ATTENTION : avant repose : pulvériser du vernis de glissement en (A), type MOLYKOTE 321R .

Reposer :

• la douille à aiguille (côté extérieur), à l'aide de l'outil [4]

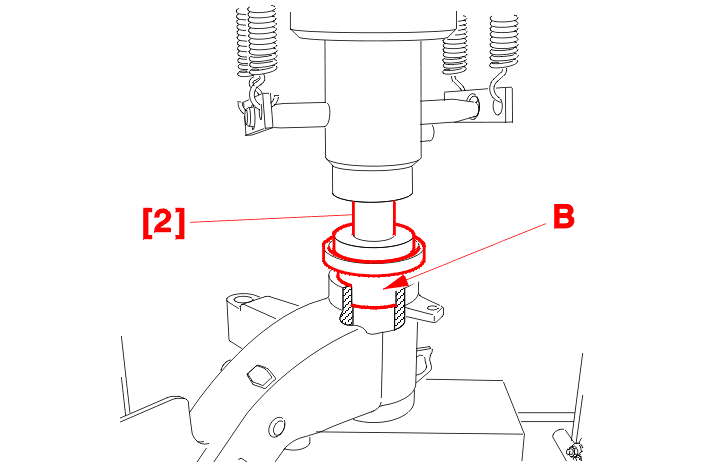

3 - 2 - LA DOUILLE À AIGUILLE (CÔTÉ INTÉRIEUR)

ATTENTION : avant repose : pulvériser du vernis de glissement en (B), type MOLYKOTE 321R .

Reposer :

• la douille à aiguille (côté intérieur), à l'aide de l'outil [2]
