B3EG14K1 - 206

DÉPOSE - REPOSE DU MÉCANISME DE DIRECTION

1 - OUTILLAGE SPÉCIAL

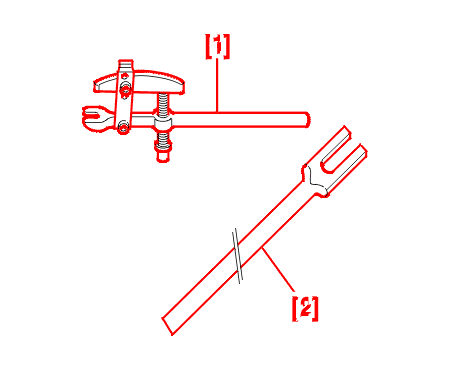

[1] extracteur de rotule (-).0709 .

[2] Outil pour déclippage des rotules ø 13 : (-).0216-G2 .

2 - DÉPOSE

Lever et caler le véhicule, roues avant pendantes .

Déposer :

• les roues
• les écrous de rotule de direction

Désaccoupler les rotules de direction à l'aide de l'extracteur [1] .

DIRECTION ASSISTÉE

VIDANGER LE CIRCUIT HYDRAULIQUE .

ATTENTION : pour éviter de polluer le circuit de direction assistée, obturer à l'aide de bouchons plastiques les deux orifices de la valve distributrice et les deux tuyaux de direction .

TOUS TYPES

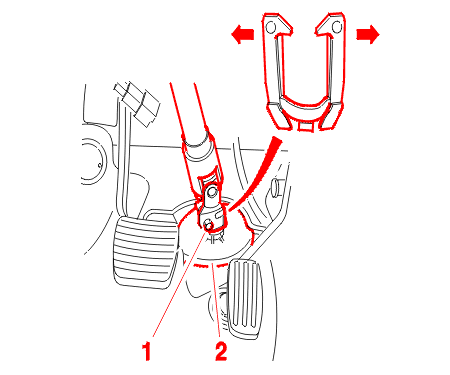

Déposer la vis (1) .

Dégager le cardan de direction en écartant le clip de sécurité .

Déposer le joint (2) .

MOTEUR TU

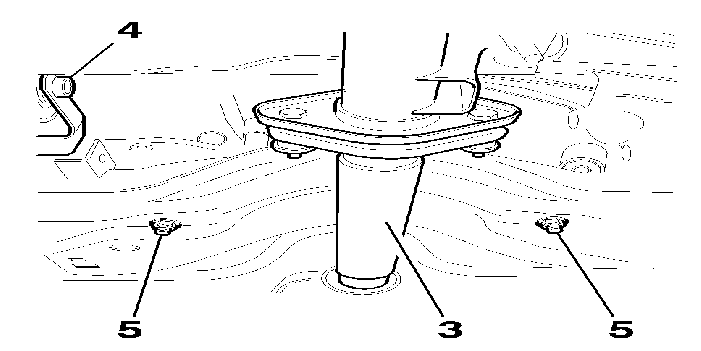

Le tube avant d'échappement (3) .

TOUS TYPES

Déposer :

• la fixation (4) de la biellette anticouple sur cale élastique
• les écrous (5)

Déclipper la biellette (6), À l'aide de l'outil [2] .

Maintenir le berceau avec un vérin .

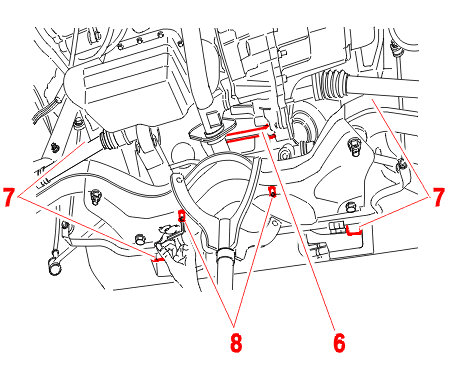

Déposer les vis (7) de fixation du berceau sur caisse .

Écarter le berceau de la caisse de 80 mm .

Déposer :

• les goujons (8)
• les rondelles crantées qui se trouvent entre le mécanisme de direction et le berceau

Déposer le mécanisme de direction en le dégageant par le passage de roue côté conducteur .

3 - REPOSE

Remplacer systématiquement :

• les goujons (8)
• les écrous Nylstop

DIRECTION ASSISTÉE

Remplacer systématiquement :

• les joints toriques des canalisations haute et basse pressions

TOUS TYPES

(DD) : Direction à droite .

(DG) : Direction à gauche .

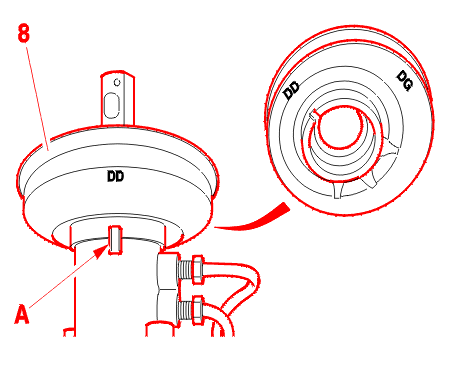

Contrôler le bon positionnement du joint (9) sur le bossage (A) par rapport au côté de conduite du véhicule .

Graisser (Graisse LUBRICOMET SP70) : :

• la portée (B)

DIRECTION ASSISTÉE

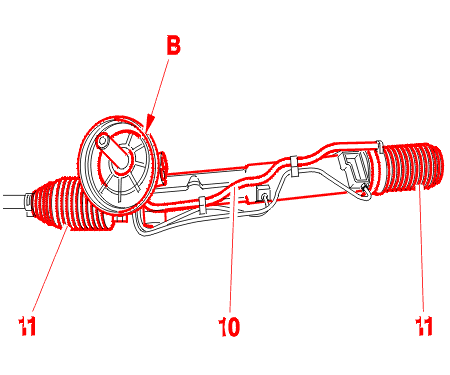

Vérifier le bon bridage du tuyau (10) et de son emboîtement sur les soufflets (11) .

TOUS TYPES

Procéder dans l'ordre inverse des opérations de dépose .

IMPÉRATIF : serrer les goujons 8 à 0,5 m.daN: un couple de serrage supérieur à 0,5 m.daN endommagerait le mécanisme de direction .

3 - 1 - COUPLE(S) DE SERRAGE

Couple(s) de serrage :

• les goujons (8) à 0,5 m.daN
• fixation du berceau sur caisse : 11 m.daN
• écrous de fixation (5) du mécanisme de direction sur le berceau : 8 m.daN
• fixation (1) axe inférieur de colonne de direction : 2,5 m.daN
• écrou de rotule de direction : 3,5 m.daN
• fixation de la bride sur valve : 2 m.daN
• fixation joint de traverse de tablier (2) : 0,5 m.daN

DIRECTION ASSISTÉE

REMPLIR ET PURGER LE CIRCUIT HYDRAULIQUE .

NOTA : utiliser de l'huile neuve pour les remplissages et appoints du circuit .

TOUS TYPES

Régler le parallélisme .
