C4BG0UF1 - 206 CABRIOLET

DÉPOSE - REPOSE COUVERCLE SUPÉRIEUR DE COFFRE

1 - DÉPOSE

Mettre le véhicule en position Coupé .

DÉPOSER LA GARNITURE DE COUVERCLE INFÉRIEUR DE COFFRE .

Enrouler le tendelet (rideau cache-bagages) .

IMMOBILISER LE COUVERCLE DE COFFRE .

Déposer :

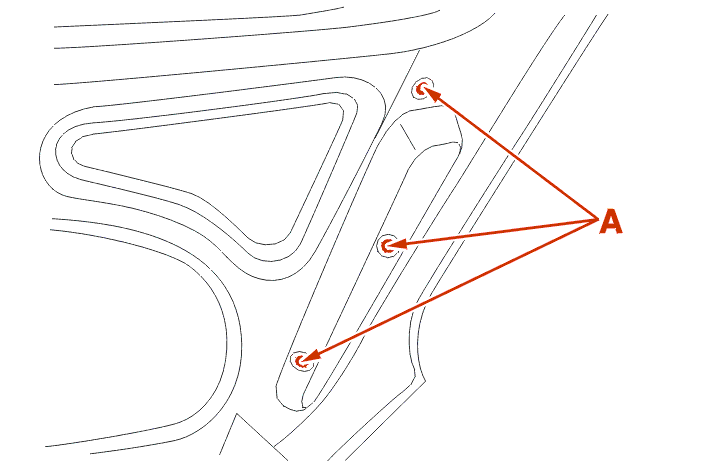

• les fixations en (A)
• la garniture de couvercle supérieur de coffre

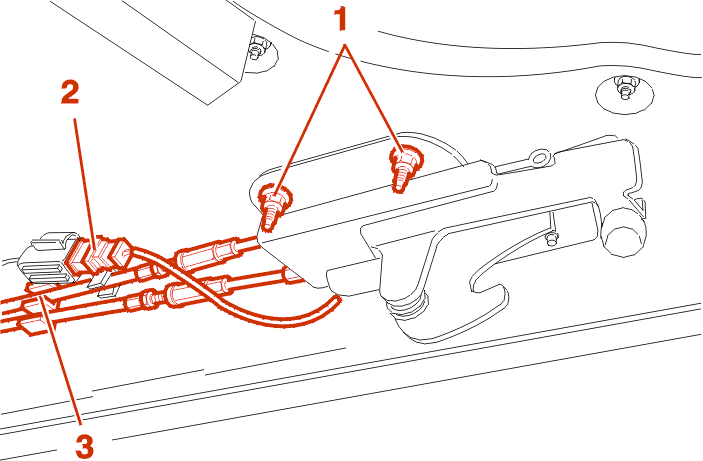

Déposer les fixations (1) de la gâche .

Dégager :

• le faisceau (2)
• les câbles (3)

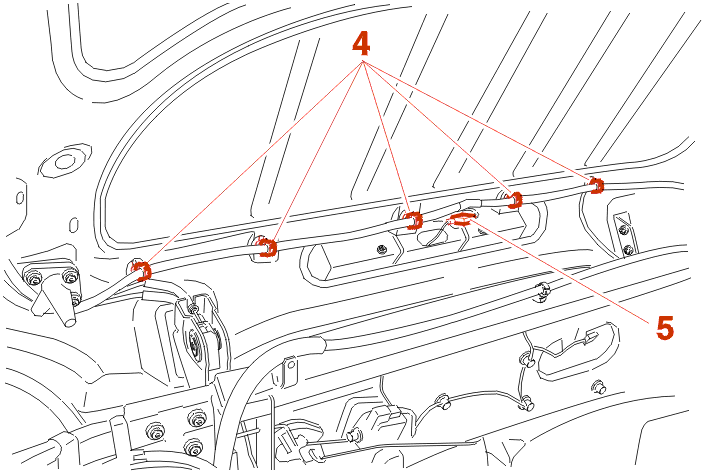

Détacher les brides (4) du faisceau .

Débrancher le connecteur (5) .

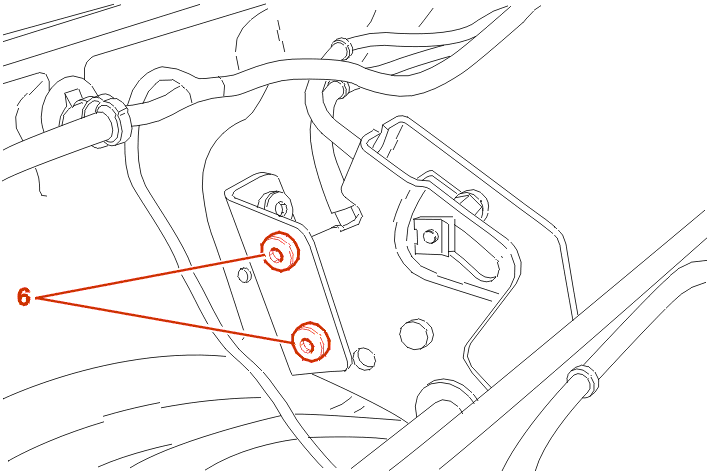

Déposer les fixations (6) et maintenir le coffre ; Deux opérateurs sont nécessaires .

Déposer le couvercle supérieur de coffre .

2 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .

EFFECTUER LE RÉGLAGE DES JEUX ET AFFLEUREMENTS .

EFFECTUER LE RÉGLAGE DU MÉCANISME DE VERROUILLAGE DE COUVERCLE SUPÉRIEUR DE COFFRE .

Serrer :

• fixations (1) : 1 ± 0.1 m.daN
• fixations (6) : 2.3 ± 0.30 m.daN

Effectuer :

• un essai de fonctionnement
• UN CONTRÔLE D'ÉTANCHÉITÉ DE COFFRE
