C4BG15F1 - 206 CABRIOLET

DÉPOSE - REPOSE JOINT DE COFFRE

1 - DÉPOSE

Ouvrir le coffre .

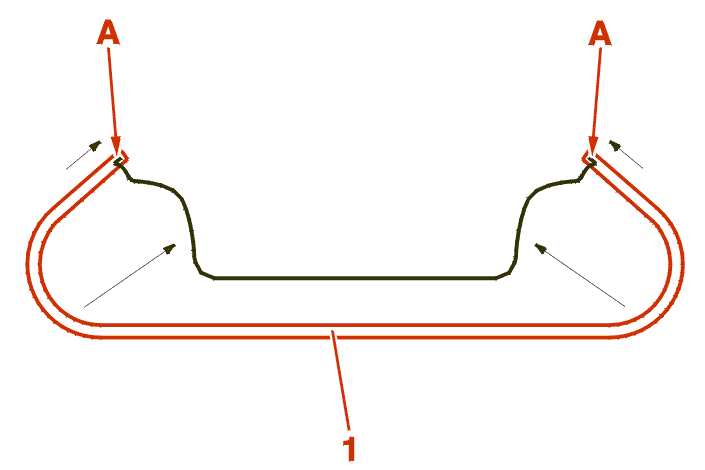

Déboîter le joint de coffre (1) des parties latérales avant (A) , des joints lécheurs internes de custode (2) .

Déchausser progressivement le joint sur la périphérie du coffre, et le déposer .

2 - REPOSE

NOTA : mettre un produit d'aide au montage sur la feuillure (exemple : eau savonneuse) .

ATTENTION : manipuler le joint avec précaution, en le prenant à environ 1 m de chaque extrémité .

Positionner les extrémités (A) du joint (1) en butée contre le moulage du lécheur intérieur de custode (2) .

De chaque côté : Insérer l'embout du moulage du lécheur intérieur (B) dans le tube du joint de coffre .

Chausser le joint sur la feuillure .

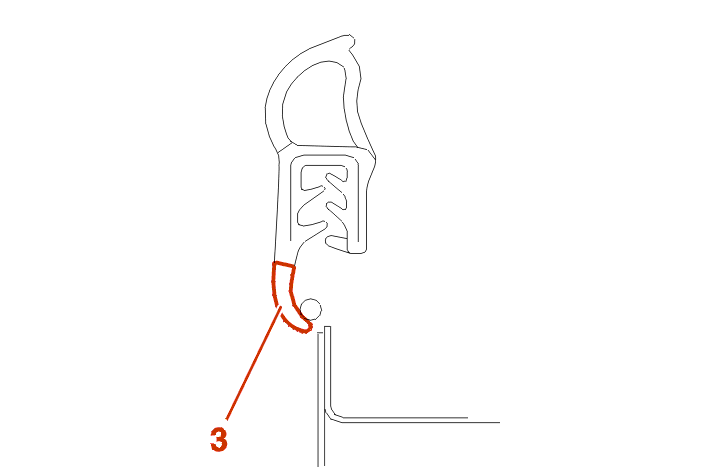

ATTENTION : ne pas plier la lèvre (3) sur elle-même .

Une fois le joint en place, prendre le cordon (4) sous la lèvre au niveau de la gâche .

Tirer le cordon (4) en son milieu, vers chacune des deux extrémités (mettre ainsi en place la lèvre sur le garnissage) .

Effectuer un essai de fonctionnement .
