C4CG19F1 - 206

DÉPOSE - REPOSE GARNITURE DE PORTE ARRIÈRE

1 - OUTILLAGE SPÉCIAL

[1] Pince à dégarnir (-).1311 .

2 - DÉPOSE

Ouvrir la porte .

Descendre la vitre au maximum .

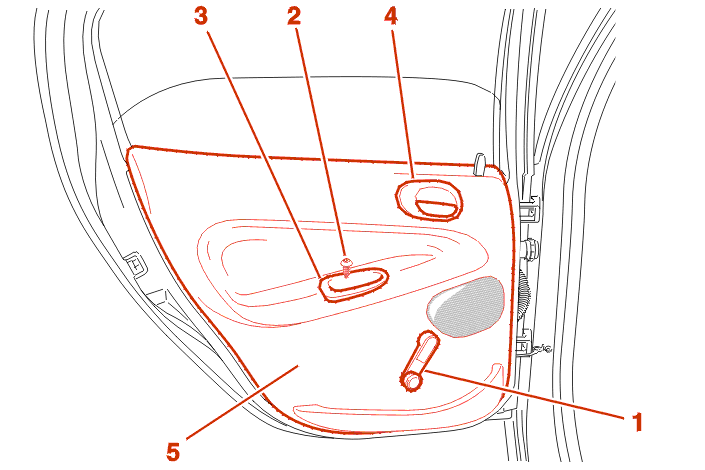

Déposer :

• la manivelle (1) (suivant équipement)
• la fixation (2)
• l'alvéole de préhension (3)

Déclipper :

• l'enjoliveur de commande à distance (4)
• la garniture de porte (5) (à l'aide de l'outil [1])

3 - REPOSE

Procéder dans l'ordre inverse de la dépose .
