C4DG0KF1 - 206 CABRIOLET

DÉPOSE - REPOSE PANNEAU MOBILE AVANT

1 - DÉPOSE

Mettre le véhicule en position Coupé .

Baisser les vitres latérales des portes et des custodes .

APPLIQUER L'INTERVENTION DE DÉLESTAGE DU GROUPE HYDRAULIQUE .

IMMOBILISER LE COUVERCLE DE COFFRE .


Soulever le toit puis le mettre en position intermédiaire pour accessibilité (Deux opérateurs sont nécessaires) .

DÉPOSER LES GARNITURES LATÉRALES DE PAVILLON .

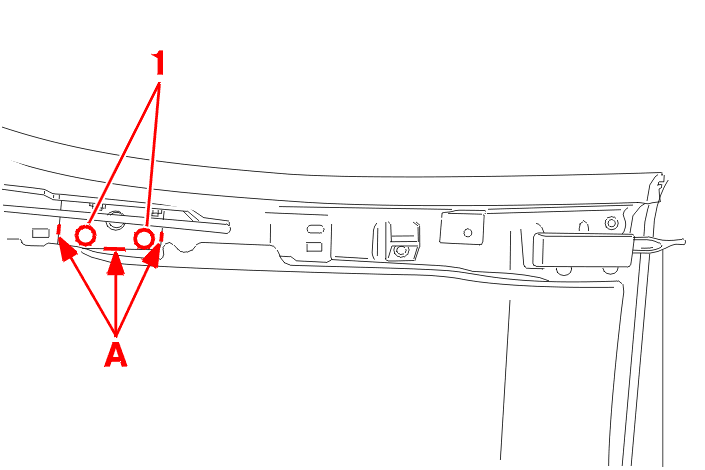

Repérer de chaque côté la position de l'équerre (En (A)) .

NOTA : effectuer la reconstruction du toit lors du remplacement du panneau mobile avant .

Déposer les fixations (1) du support .

Déposer le panneau mobile avant (Deux opérateurs sont nécessaires) .

2 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .

Serrer les fixations (1) à 0.95 ± 0.15 m.daN .

Effectuer un essai de fonctionnement .

EFFECTUER UN CONTRÔLE DE L'ÉTANCHÉITÉ DU TOIT .
