C4DH0TF1 - 206 BREAK 5

REMPLACEMENT PAVILLON

IMPÉRATIF : CE VÉHICULE A ÉTÉ CONÇU PAR UTILISATION DE LA TECHNIQUE DE BRASAGE PAR PROCÉDÉ MIG ; lors de la remise en état de la structure, toutes les liaisons concernées devront être soudées par le même procédé ; TOUTE AUTRE TECHNIQUE EST A PROSCRIRE .

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Dépose - repose :

• volet arrière (avec charnières)
• pare-brise
• vitre de custode
• barres de toit
• joint d'entrée de coffre
• enjoliveurs de pavillon

Dégarnir-garnir :

• le pavillon

Protéger l'intérieur du véhicule .

2 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

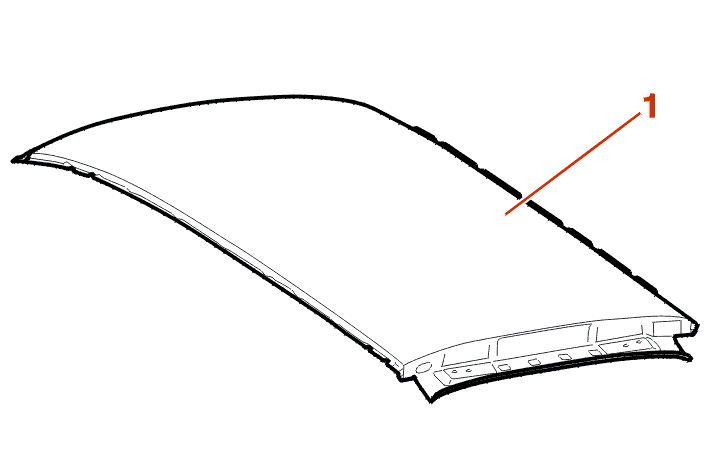

(1) Pavillon .

3 - DÉCOUPAGE

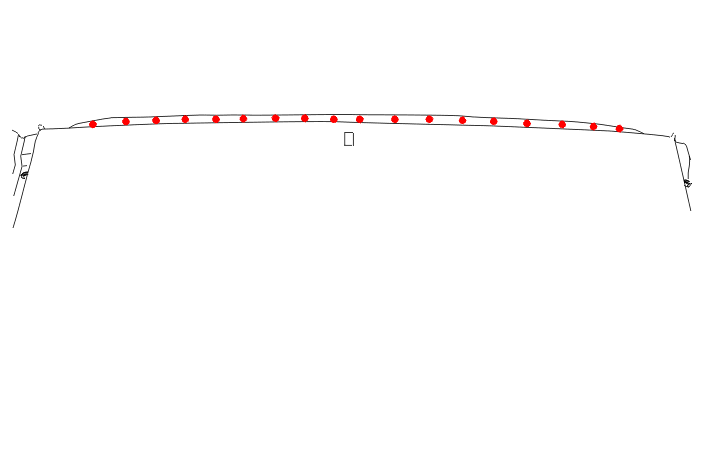

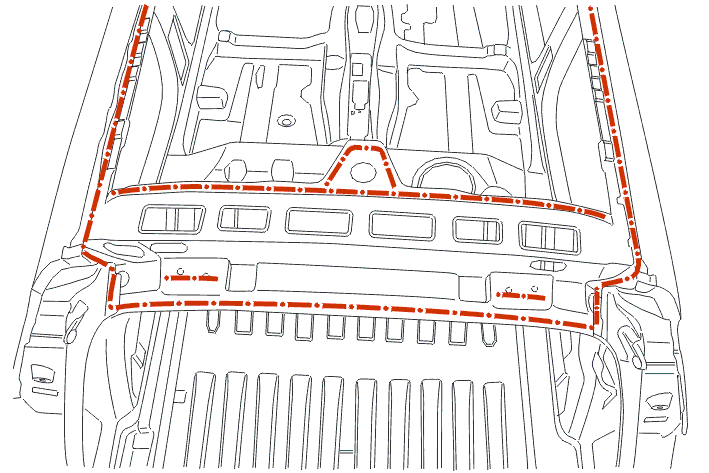

Découper par fraisage des points .

Découper par fraisage des points .

Opération(s) symétrique(s) .

Découper par fraisage des points .

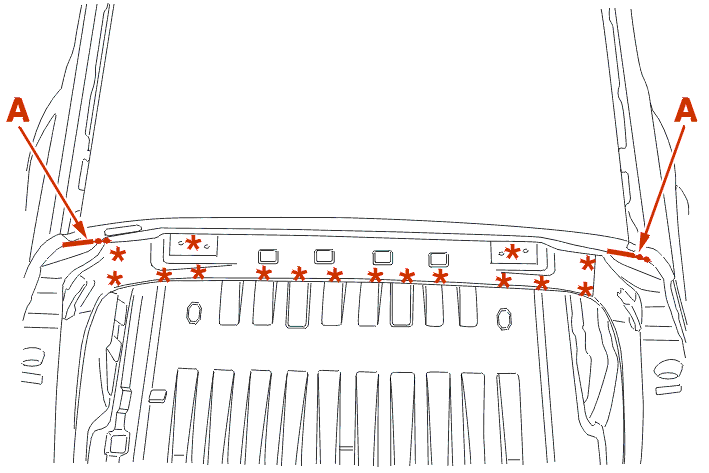

Découper par meulage des cordons (Suivant A) .

Découper par meulage des points (En partie arrière) .

Découper les cordons de colle de calage structurale .

Découper les cordons de colle de calage structurale .

Déposer le pavillon .

4 - DÉGRAFAGE

Préparer les bords d'accostage .

Protéger les bords par un apprêt soudable .

Préparer les bords d'accostage .

Protéger les bords par un apprêt soudable .

5 - AJUSTAGE

Appliquer un mastic d'étanchéité et de soudage .

Appliquer une colle de calage structurale (Suivant B) .

Appliquer un mastic d'étanchéité et de soudage .

Appliquer une colle de calage structurale (Suivant C) .

Poser :

• le pavillon
• le pare-brise
• le volet arrière

Contrôler les jeux .

Déposer :

• le volet arrière
• le pare-brise

6 - SOUDAGE

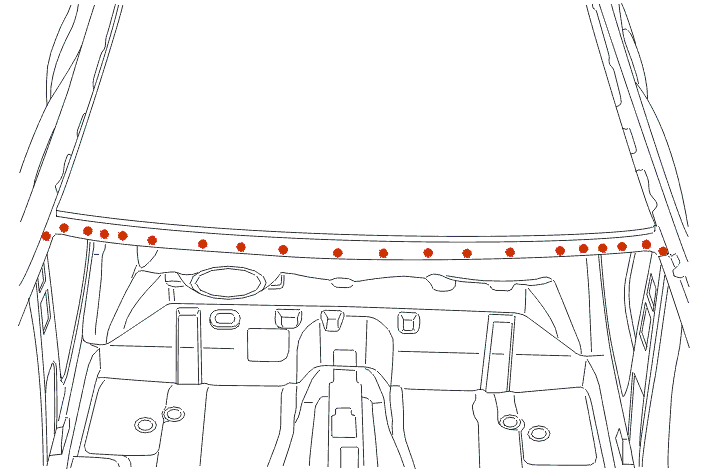

Souder par points électriques .

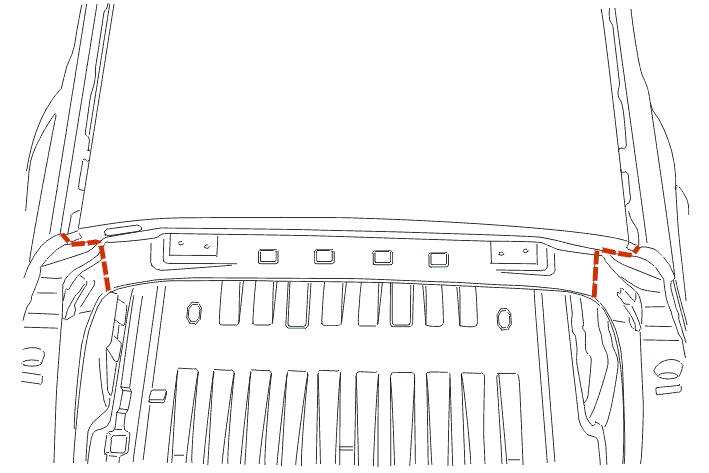

Souder par cordons successifs au MIG (Suivant D) .

Souder par points électriques (En partie arrière) .

Souder par points électriques .

Opération(s) symétrique(s) .

Souder par points électriques .

7 - ÉTANCHÉITÉ

Appliquer un mastic d'étanchéité .

Opération(s) symétrique(s) .

Appliquer un mastic d'étanchéité .
