C5CG0VF1 - 206

DÉPOSE - REPOSE PARE-BRISE

1 - OUTILLAGES VITRAGES

1 - 1 - OUTILLAGE

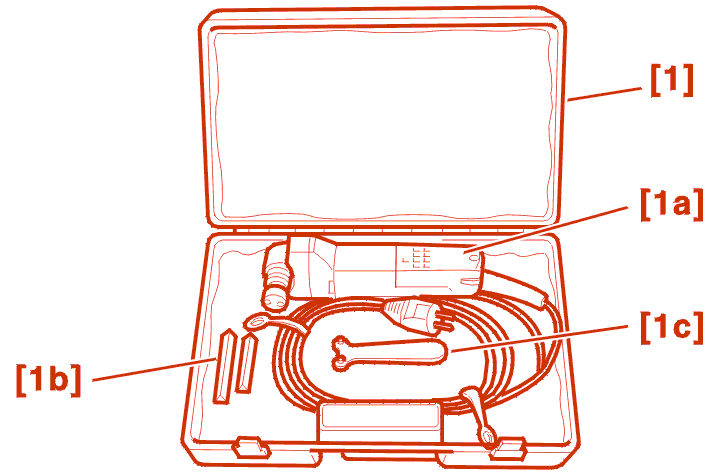

[1] Ensemble : Couteau électrique FEIN .

Composition ensemble :

• [1a] couteau électrique seul
• [1b] pierre à affûter
• [1c] clé à ergots

[2] Ensemble : Couteau électrique EQUALIZER .

Composition ensemble :

• [2a] couteau électrique seul
• [2b] lames
• [2c] clé
• [2d] lunettes de protection

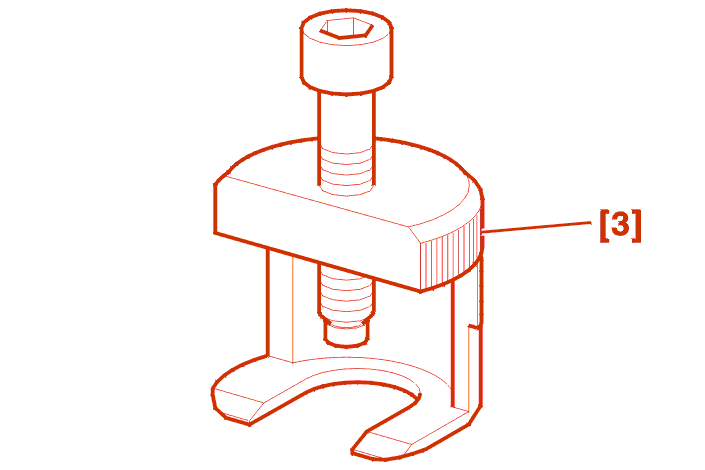

[3] Extracteur de bras d'essuie-vitre (-).1335 .

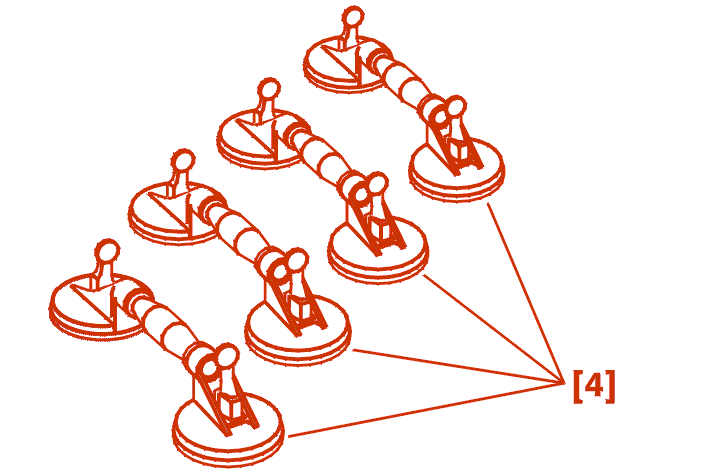

Ventouses articulées [4] .

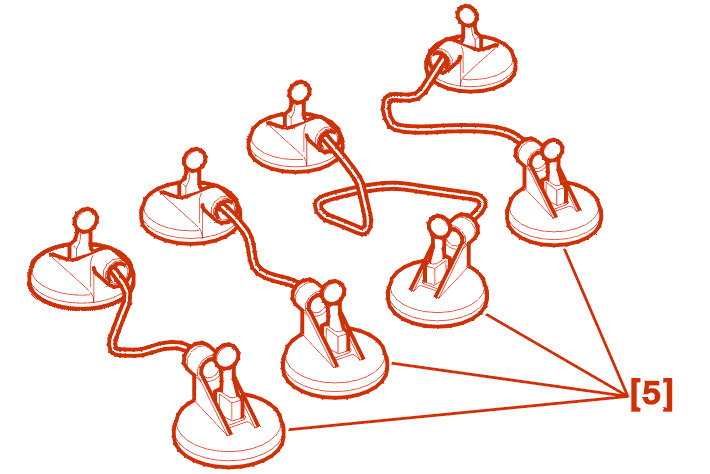

Ventouses fils [5] .

1 - 2 - ENSEMBLE DE COLLAGE

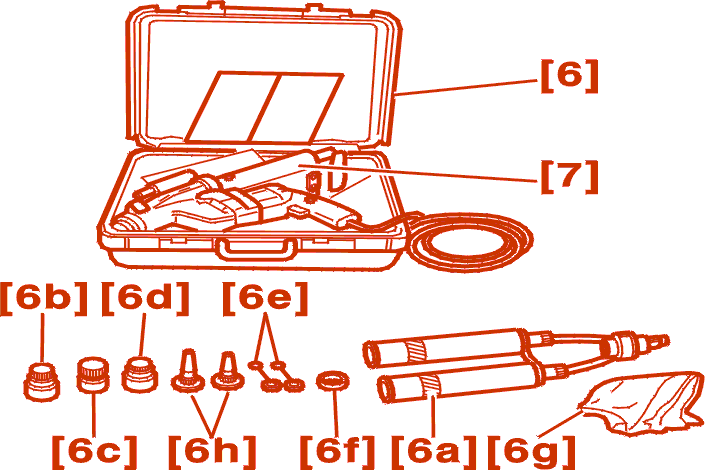

[6] Ensemble de collage (prise rapide) :

• [6a] ) mastic colle (220 ml) (ou : 450 ml) (x)
• [6b] primaire pour tôle couleur rouge (tôle prérevêtue)
• [6c] primaire pour verre couleur verte
• [6d] dégraissant couleur jaune
• [6e] tampon applicateur
• [6f] corde à piano
• [6g] papier de nettoyage
• [6h] buses (mm)

[7] pistolet .

Utilisation :

• (x) : (220 ml) vitre de custode
• (x) : (450 ml) pare-brise (ou : lunette arrière

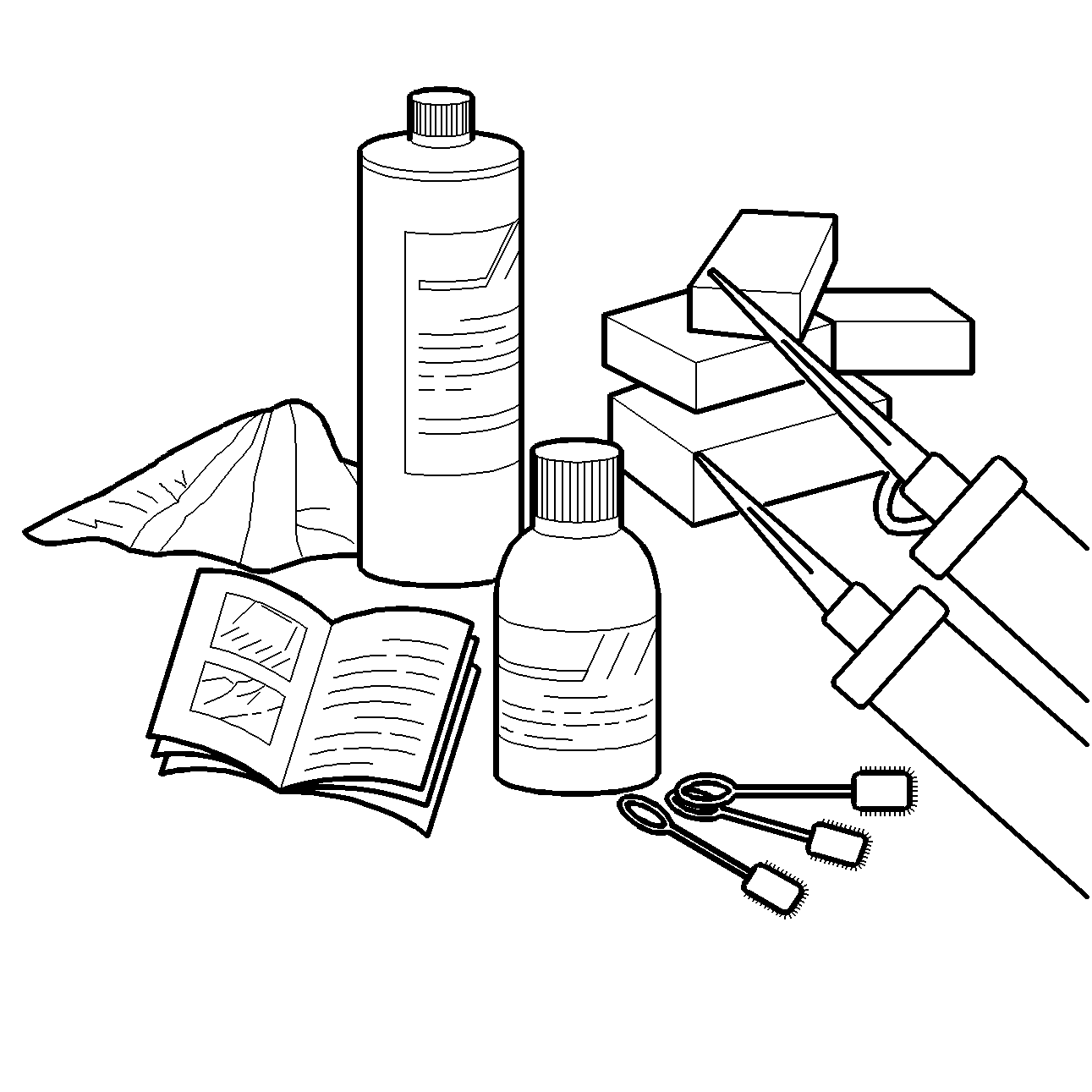

[8] Ensemble de collage (prise rapide) :

• [8a] notice d'utilisation
• [8b] mélangeur
• [8c] ) mastic colle (400 ml)
• [8d] dégraissant couleur jaune
• [8e] gants de protection
• [8f] papier de nettoyage
• [8g] corde à piano
• [8h] primaire verre/laque couleur noire
• [8i] buses (mm)
• [8j] tampon applicateur

[9] pistolet .

NOTA : les ensembles de collage monocomposants suivants peuvent être utilisés .

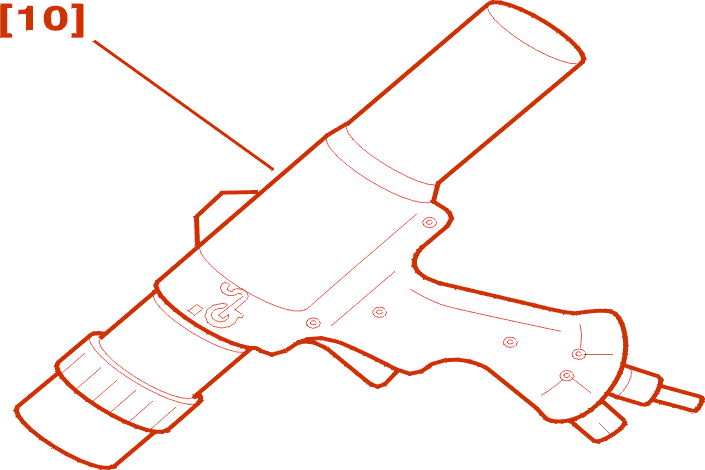

[10] Pistolet pneumatique .

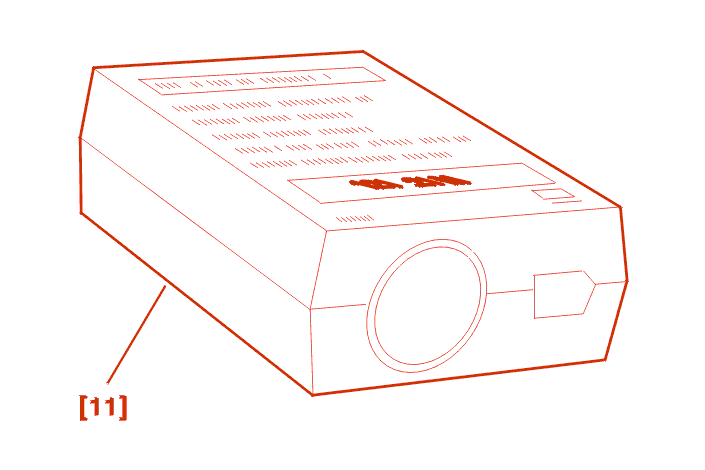

[11] Chauffe-cartouche (Pour préchauffer les cartouches ultrarapides) .

Kit de collage :

• cartouche ultrarapide
• cartouche rapide
• cartouche standard

1 - 3 - OUTILLAGE SPÉCIAL

[12] Lame en forme de U N° 79 .

[13] Lame pelle N° 146 .

[14] Jeu de cales de maintien pare-brise (Dans le coffret (-).1347) .

2 - DÉPOSE

Déposer :

• le tuyau de lave-glace
• les fixations (1) (capot)
• le capot (2)
• le joint de capot
• les ensembles bras-raclettes (3) à l'aide de l'extracteur [3] (-).1335
• la grille d'auvent (5)
• les montants de baie intérieurs

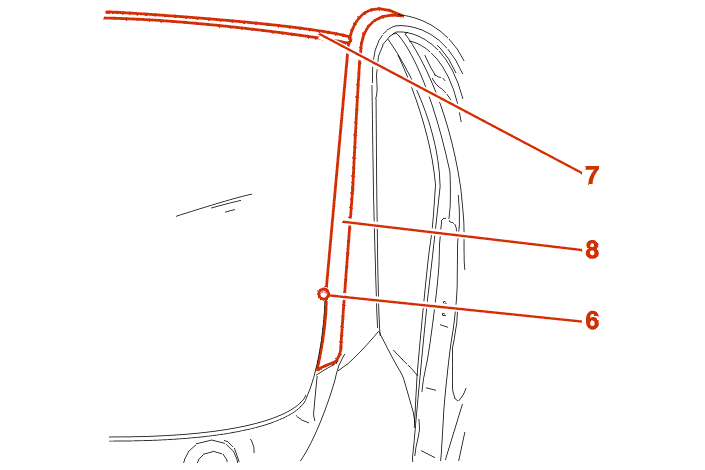

Déposer :

• l'agrafe (6) de l'enjoliveur (8)
• l'enjoliveur (8)
• le profilé (7)

Poser des adhésifs en partie supérieure et inférieure qui serviront de témoins pour le positionnement définitif du pare-brise .

Découper les témoins .

IMPÉRATIF : capteur de pluie : caler le fil d'alimentation à l'aide d'un ruban adhésif sur la console pavillon pour ne pas le détériorer lors de la découpe du pare-brise .

ATTENTION : pour les opérations suivantes porter des gants et des lunettes de protection .

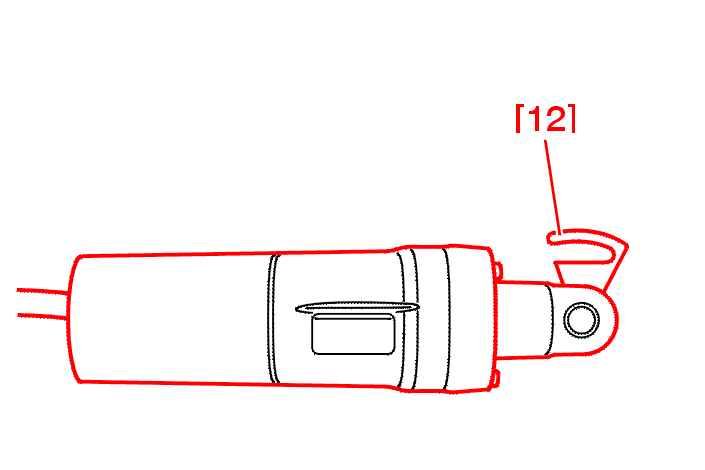

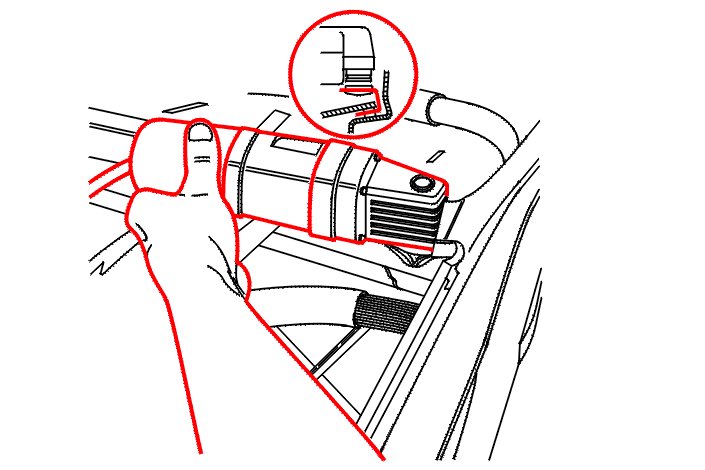

Équiper le couteau électrique avec la lame [12] .

Engager la lame dans le cordon de colle en partie supérieure du pare-brise .

Sens de la découpe (A - B - C) .

NOTA : découper uniquement les parties latérale et inférieure par l'extérieur .

*CD : Côté droit .

*CG : Côté gauche .

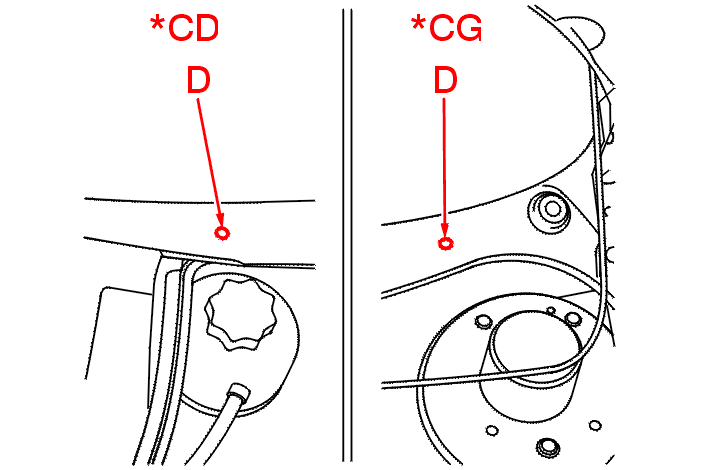

Fixer les cales de maintien [14] en D pour soutenir et positionner le pare-brise lors de la repose .

Continuer l'opération de découpe en partie supérieure du pare-brise, toujours par l'extérieur .

Déposer le pare-brise .

2 - 1 - PRÉPARATION FEUILLURE ET PARE-BRISE

Protéger la planche de bord .

Équiper le couteau électrique avec la lame [13] N°146 .

Araser les cordons de colle sur pare-brise et feuillure .

NOTA : cas de remplacement du pare-brise : présenter le pare-brise sur la baie; poser des adhésifs en partie supérieure et inférieure qui serviront de témoins pour le positionnement définitif du pare-brise .

Effectuer les retouches anticorrosion .

Dégraisser la feuillure et le pare-brise avec le produit choisi dans l'ensemble de collage .

Laisser sécher 10 mn .

Appliquer les primaires tôle et verre choisis dans l'ensemble d'encollage .

Positionner les cales d'épaisseur aux endroits indiqués sur la feuillure inférieure .

3 - REPOSE

Équiper le pistolet extrudeur avec l'ensemble mastic mélangeur .

Prendre la buse livrée dans l'ensemble de collage .

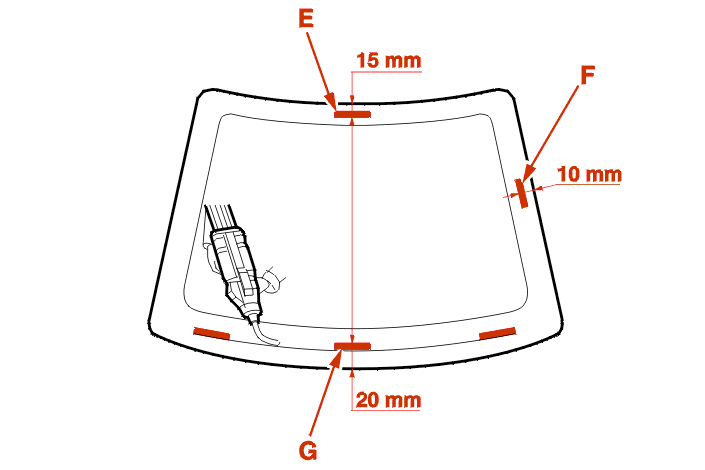

Appliquer le cordon de colle :

• en E (à 15 mm du bord)
• en F (à 10 mm du bord)
• en G (à 20 mm du bord)

Remettre le profilé (7) sur le pare-brise .

IMPÉRATIF : le temps entre la pose du mastic sur la vitre et le positionnement de celle-ci sur le véhicule ne doit pas dépasser 8 mn (pour les mastics de collage à prise rapide) .

Présenter la vitre sur la baie en face des témoins H (À l'aide des ventouses [4]) .

Exercer une pression constante à l'aide des ventouses fils [5] .

Laisser sécher en fonction du kit de collage .

Déposer les cales [14] de maintien de vitre .

Après avoir effectué les opérations ci-dessus : .

Procéder dans l'ordre inverse des opérations de dépose .
