C5CG0YF1 - 206

DÉPOSE - REPOSE SOUS-ENSEMBLE RIDEAU OCCULTEUR

IMPÉRATIF : ranger le rideau occulteur dans son magasin .

Déposer la garniture de pavillon .

1 - DÉPOSE

Débrancher la connexion électrique .

Déposer :

• le support de console de pavillon (1)
• les 16 vis (2) sur la périphérie du sous-ensemble (3)

NOTA : deux personnes sont nécessaires pour effectuer l'opération suivante .

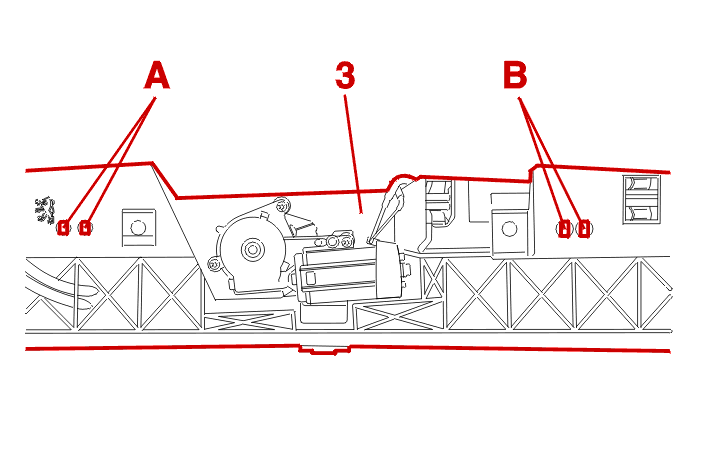

Dégrafer le sous-ensemble (3) en partie avant (zones A et B) et l'évacuer par l'arrière du véhicule .

2 - REPOSE

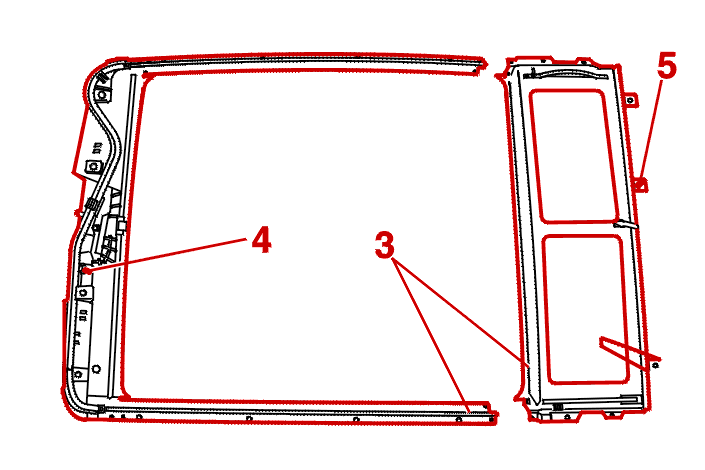

Mettre en place le sous-ensemble (3) en s'aidant du pion avant (4) et arrière (5) .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .
