C5CG16F1 - 206 CABRIOLET

DÉPOSE - REPOSE PANNEAU MOBILE ARRIÈRE

1 - DÉPOSE

Mettre le véhicule en position Coupé .

Baisser les vitres latérales des portes et des custodes .

DÉPOSER LA GARNITURE SUPÉRIEURE DE BOÎTIER ÉLECTRONIQUE .

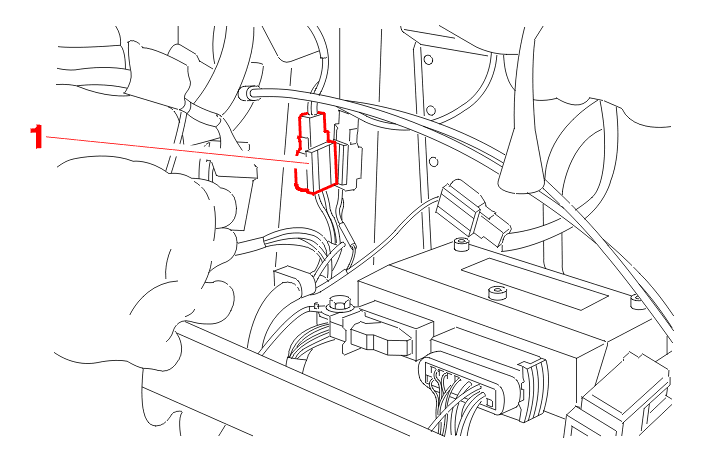

Débrancher le connecteur (1) .

Débrider le faisceau du connecteur (1) .

APPLIQUER LA PROCÉDURE D'INTERVENTION DE DÉLESTAGE DE LA CENTRALE HYDRAULIQUE .

IMMOBILISER LE COUVERCLE SUPÉRIEUR DE COFFRE .

Soulever le toit puis le mettre en position intermédiaire pour accessibilité .

NOTA : deux opérateurs sont nécessaires .

Déposer :


Déposer :

2 - REPOSE

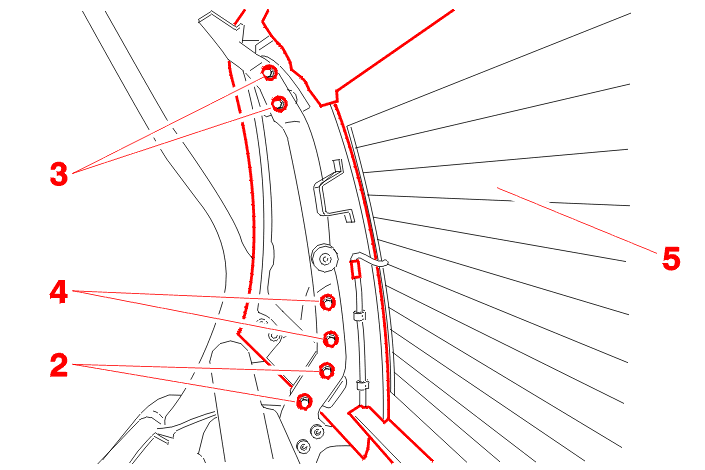

Reposer le panneau mobile arrière (5) .

Serrer les fixations (2) - (3) - (4) à la main .

effectuer le réglage des jeux et affleurements .

Couples de serrage :

Procéder dans l'ordre inverse des opérations de dépose .

Effectuer un essai de fonctionnement .

EFFECTUER UN CONTRÔLE DE L'ÉTANCHÉITÉ DU VÉHICULE .
