C5DG0MF1 - 206 CABRIOLET

DÉPOSE - REPOSE ENSEMBLE VÉRINS ET CANALISATIONS HYDRAULIQUES DU COUVERCLE SUPÉRIEUR DE COFFRE

Mettre le véhicule en position Coupé .

Déposer :

• LA GARNITURE DE COUVERCLE DE COFFRE
• LA GARNITURE SUPÉRIEURE DU BOÎTIER ÉLECTRONIQUE

Ouvrir la coquille insonorisante de la centrale hydraulique .

APPLIQUER LA PROCÉDURE D'INTERVENTION DÉLESTAGE POMPE HYDRAULIQUE .

IMMOBILISER LE COUVERCLE DE COFFRE .

1 - DÉPOSE

1 - 1 - VÉRIN DROIT

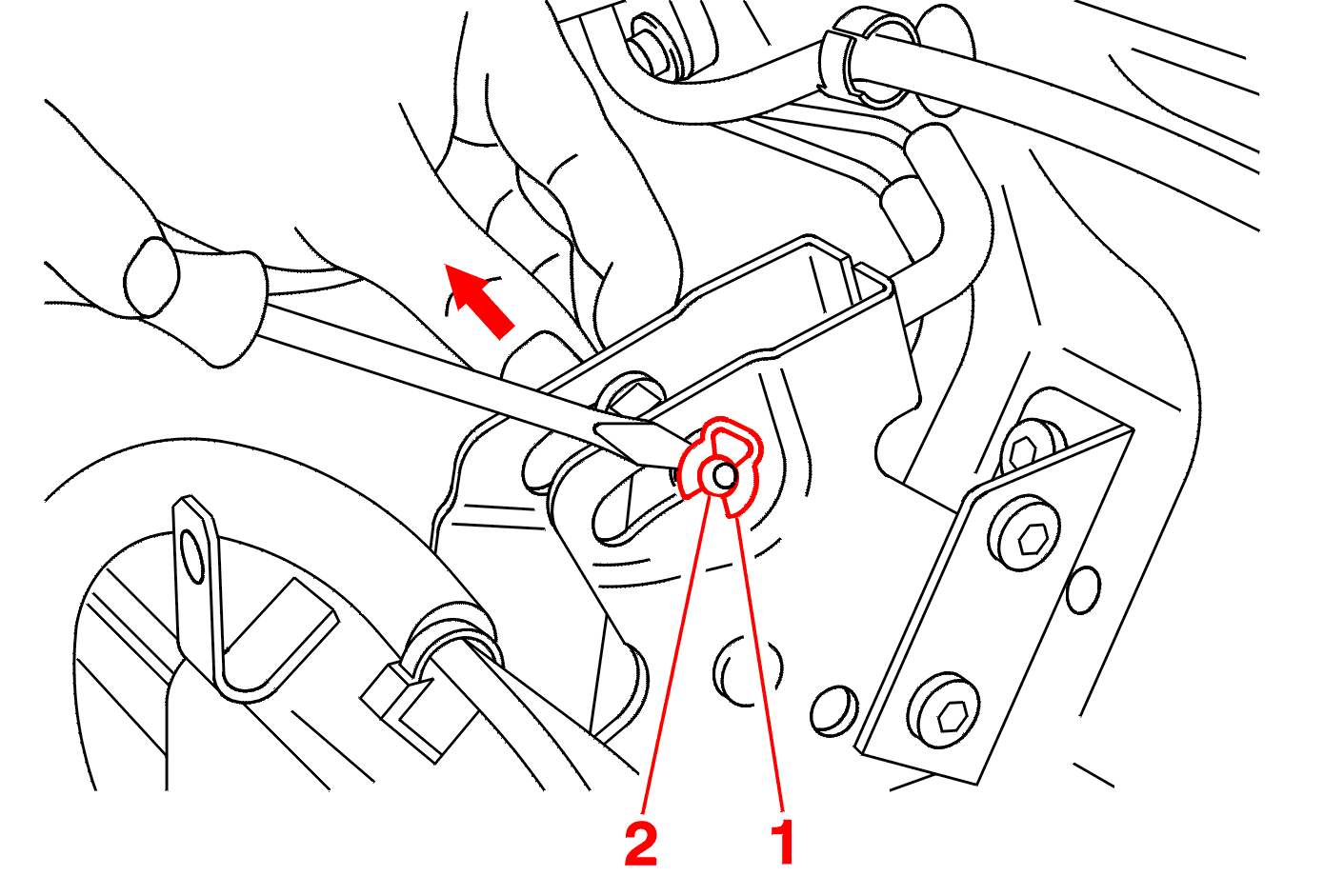

Déposer le clip (1) et l'axe (2) du vérin en partie supérieure .

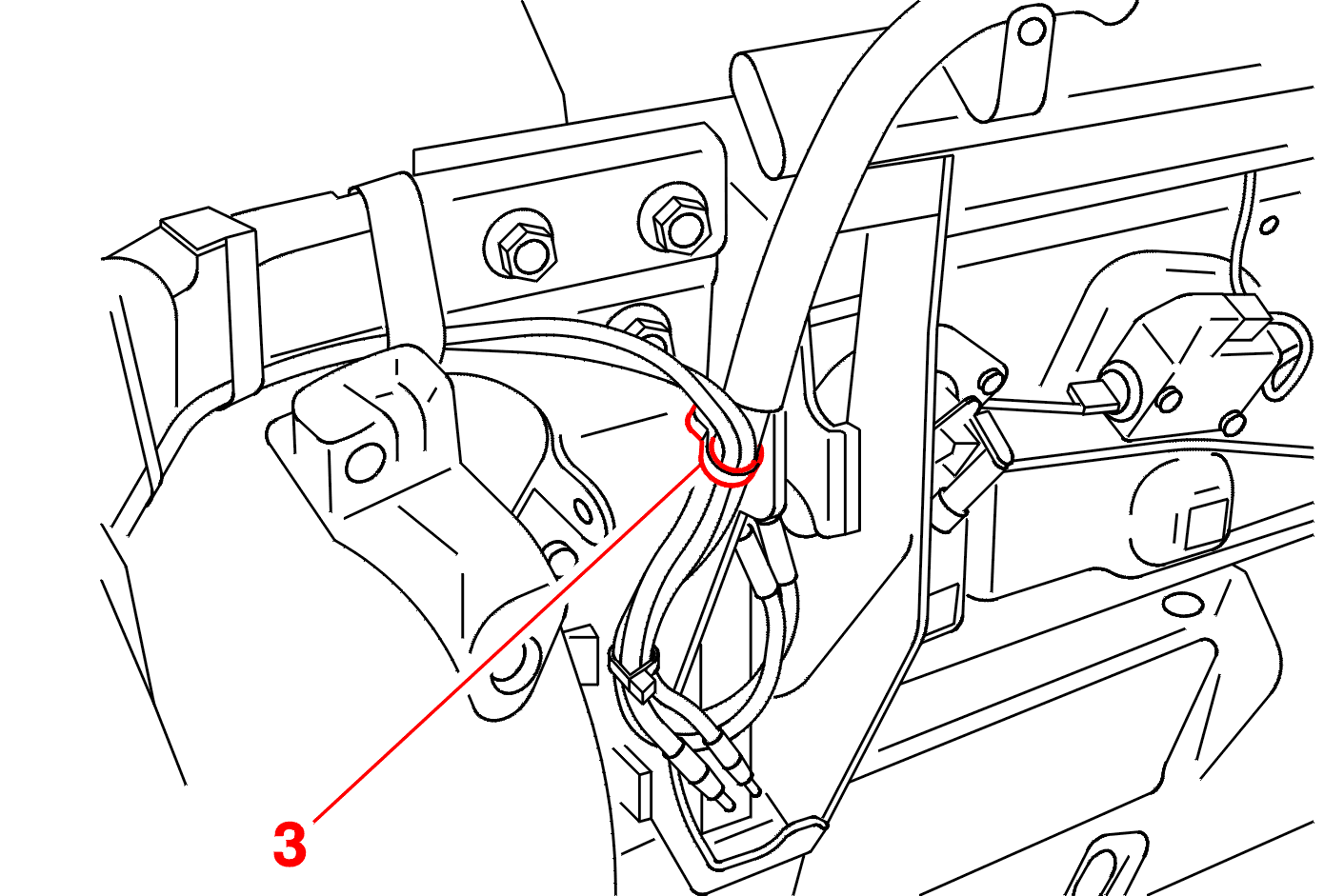

Débrider le lien (3) .

( Côté droit) Déposer :

• la goulotte (4)
• LA GARNITURE LATÉRALE DE COFFRE (5)

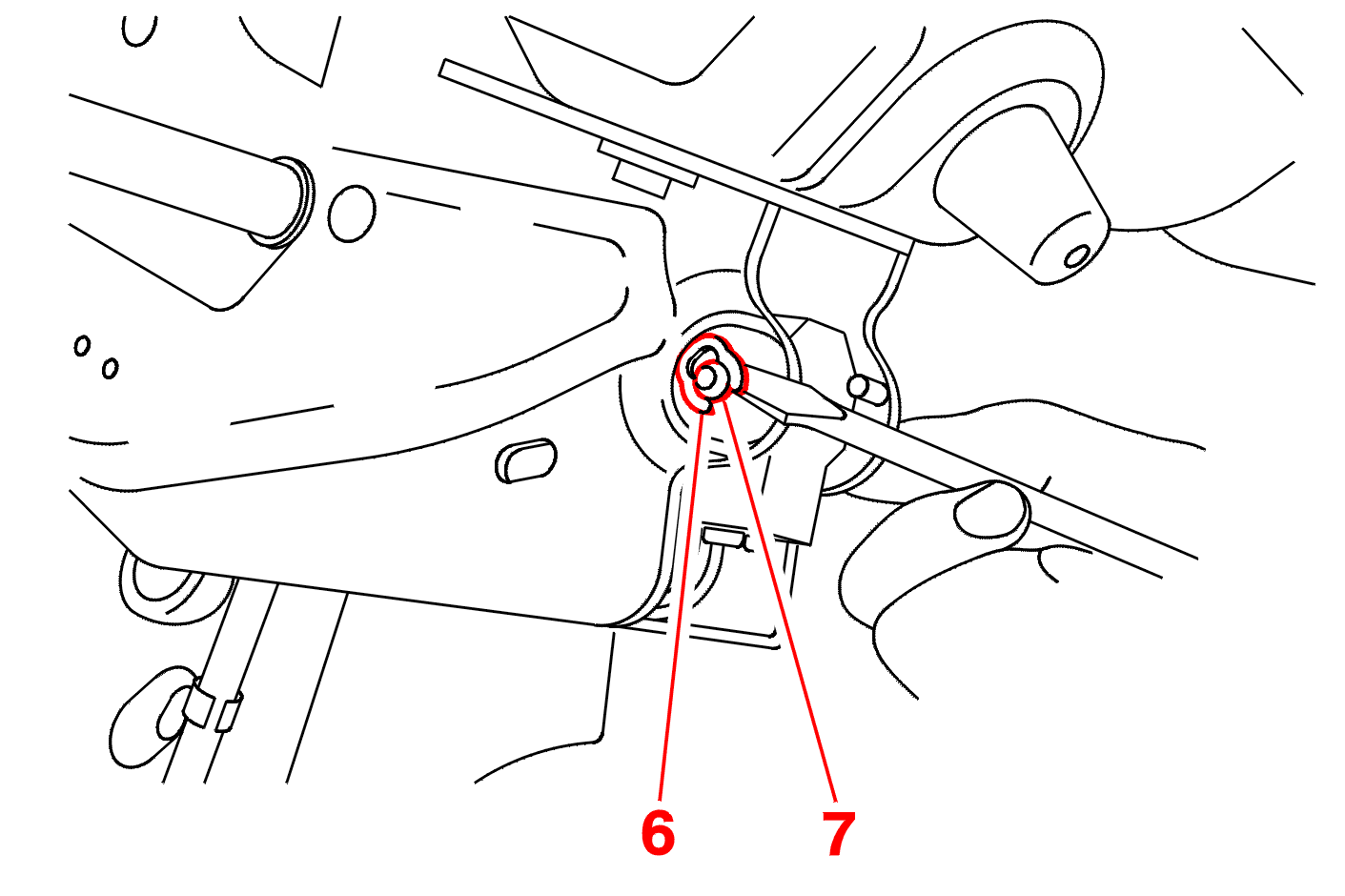

Le clip (6) et l'axe (7) du vérin en partie inférieure .

Désaccoupler le vérin droit et le déposer dans le coffre avec les canalisations hydrauliques .

Déposer les canalisations hydrauliques n° 25 (A) et n° 26 (B) .

Bouchonner les orifices sur le vérin .

Déposer :

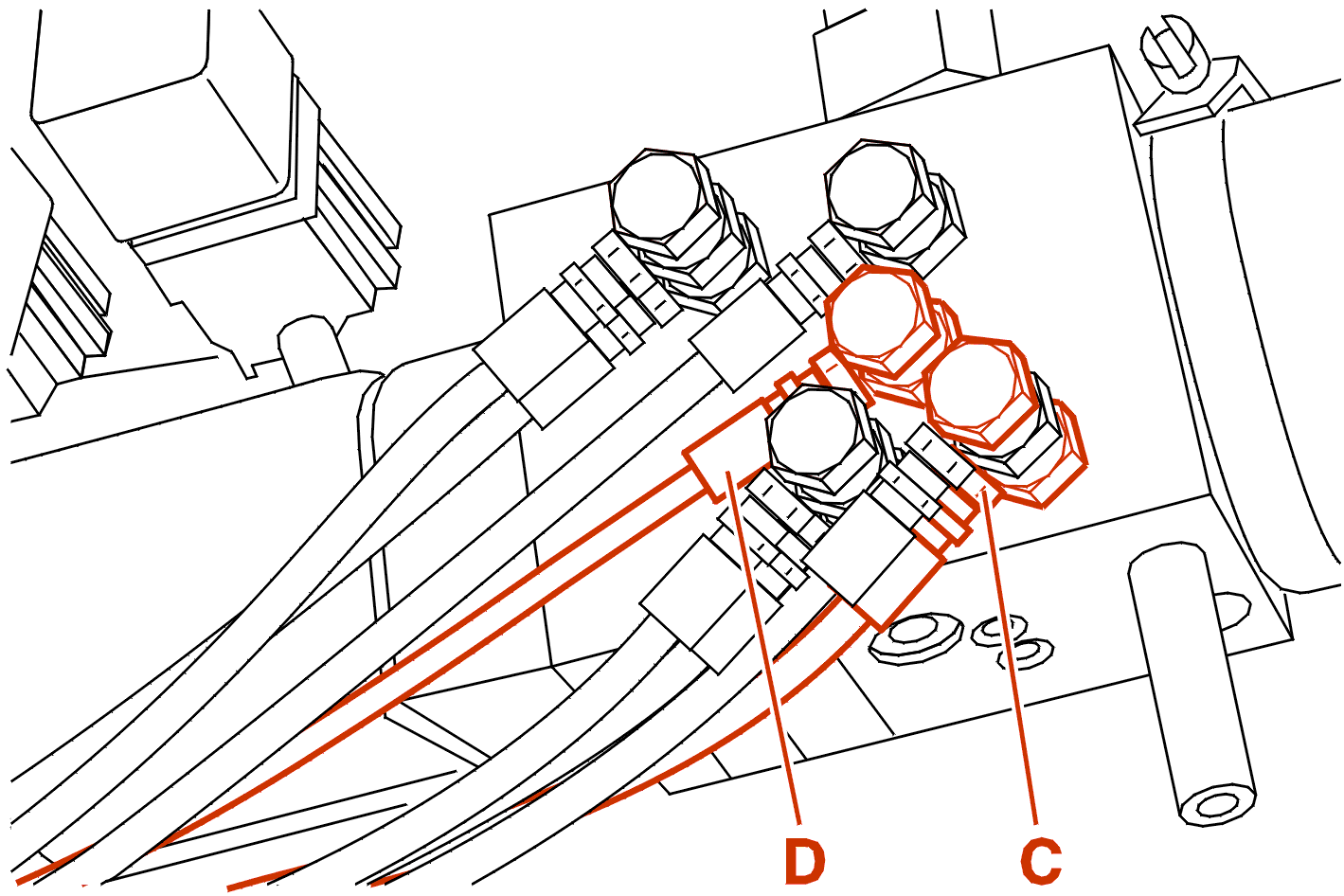

• les canalisations hydrauliques n° 15 (C) et n° 16 (D)
• l'ensemble vérin droit et canalisations hydrauliques

1 - 2 - VÉRIN GAUCHE

Désaccoupler le vérin droit et le déposer dans le coffre avec les canalisations hydrauliques .

Déposer les canalisations hydrauliques n° 25 (A) et n° 26 (B) sur le vérin droit .

Bouchonner les orifices sur le vérin .

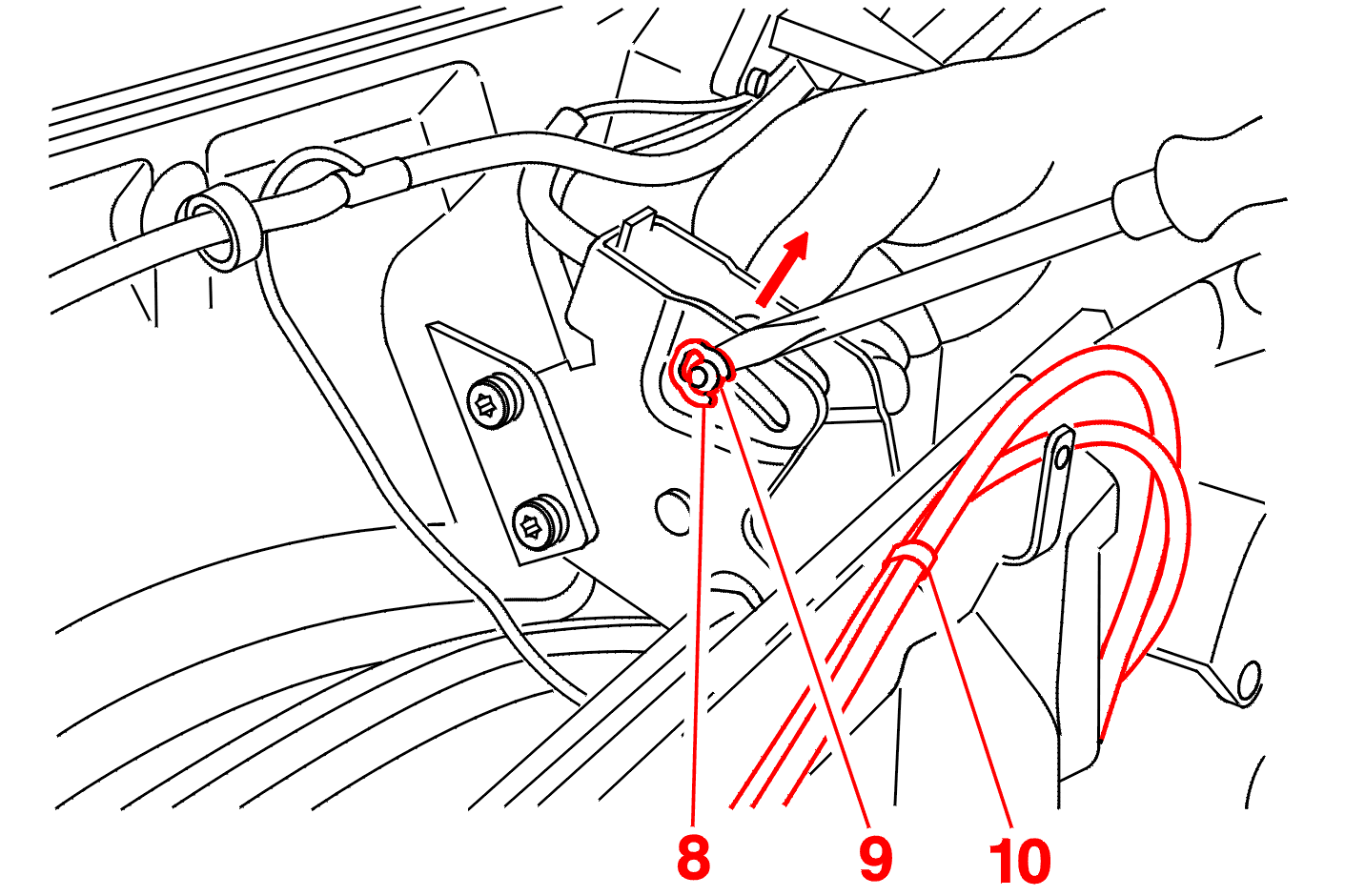

Déposer le clip (8) et l'axe (9) du vérin en partie supérieure .

Débrider les canalisations hydrauliques (10) du circuit .

Ouvrir le coffre .

Déposer :

• le clip (11) et l'axe (12) du vérin en partie inférieure
• l'ensemble vérin gauche avec les canalisations hydrauliques

2 - REPOSE

2 - 1 - VÉRIN DROIT

IMPÉRATIF : changer systématiquement les clips (1) , (6) à chaque intervention .

IMPÉRATIF : remplacer systématiquement les joints cuivre d'étanchéité à chaque intervention .

Reposer :

• les canalisations hydrauliques n° 15 (C) et n° 16 (D) sur la centrale hydraulique (serrer la canalisation n° 15 (C) à 1,2 ± 0,35 m.daN et n° 16 (D) à 1 ± 0,25 m.daN)
• les canalisations hydrauliques n° 25 (A) et n° 26 (B) ( serrer les vis de fixation à 0.3 m.daN)
• le vérin droit

Procéder dans l'ordre inverse des opérations de dépose .

Effectuer un essai de fonctionnement .

IMPÉRATIF : EFFECTUER LE CONTRÔLE DU NIVEAU D'HUILE DE LA POMPE HYDRAULIQUE .

2 - 2 - VÉRIN GAUCHE

IMPÉRATIF : changer systématiquement les clips (8) , (11) à chaque intervention .

IMPÉRATIF : remplacer systématiquement les joints cuivre d'étanchéité à chaque intervention .

Reposer :

• les canalisations hydrauliques n° 25 (A) et n° 26 (B) (serrer les vis de fixation à 0,3 m.daN)
• le vérin gauche
• le vérin droit

Procéder dans l'ordre inverse des opérations de dépose .

Effectuer un essai de fonctionnement .

IMPÉRATIF : EFFECTUER LE CONTRÔLE DU NIVEAU D'HUILE DE LA POMPE HYDRAULIQUE .
