C5GG2DF1 - 206 CABRIOLET

DÉPOSE - REPOSE GARNITURE LATÉRALE DE COFFRE ARRIÈRE

1 - DÉPOSE

Déchausser partiellement le joint de coffre (1) .

Côté droit ; Déposer :

• la housse avec son cric de levage
• la boîte de dépannage

Déposer :

• les agrafes (2) de fixation de la garniture
• le crochet de retenue de bagages (3)

Côté gauche ; Déposer l'éclaireur de coffre .

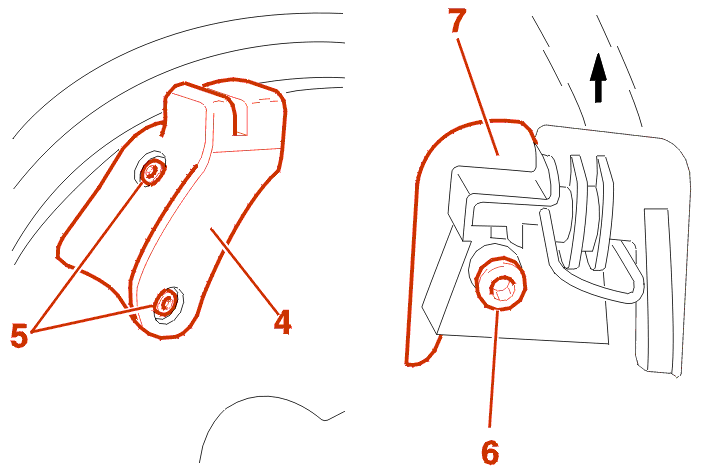

Déposer :

• les fixations (5)
• le support de toit (4)
• la fixation (6)

Côté droit ; Déposer le support (7) vers le haut .

Côté gauche ; Faire passer le support (7) équipé de son faisceau par la découpe d'accès au feu .

Dégager puis déposer la garniture .

2 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .
