C5GG2KF1 - 206 CABRIOLET

DÉPOSE - REPOSE COIFFE DE DOSSIER DE SIÈGE AVANT

1 - DÉPOSE

IMPÉRATIF : pour les véhicules équipés de réhausse, mettre le siège en position haute .

Déposer :

• l'appui-tête
• LE SIÈGE

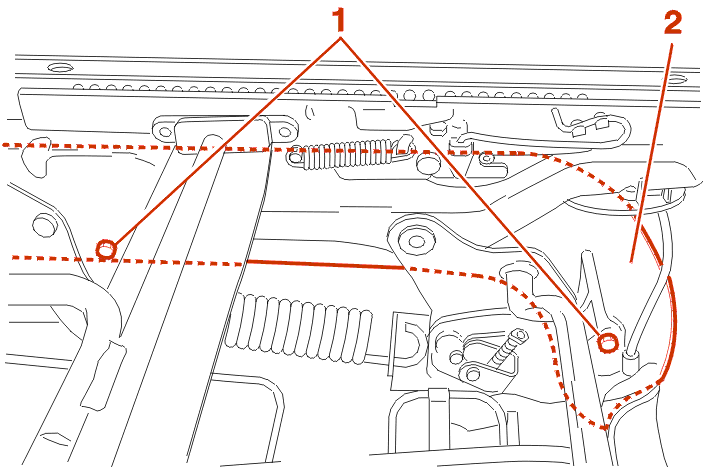

Déposer :

• les fixations (1)
• la garniture (2)

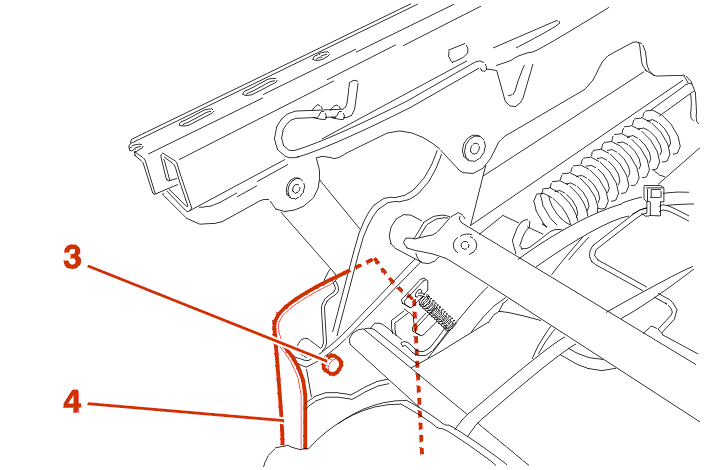

Déposer :

• la fixation (3)
• la garniture (4)

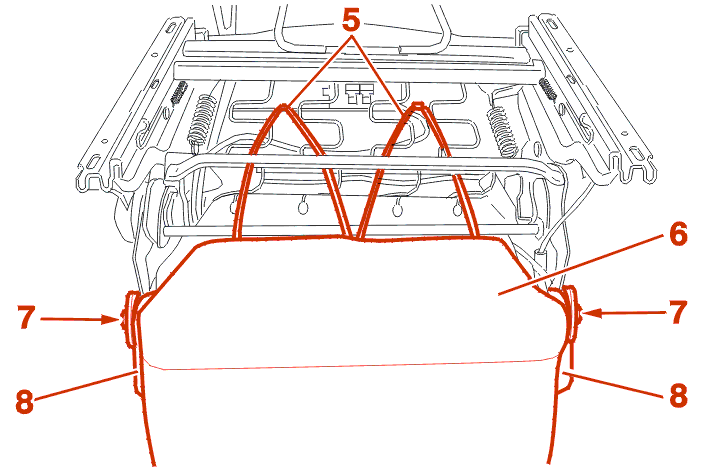

Dégager :

• les sangles de maintien (5)
• la partie inférieure (6) de la coiffe de dossier

Déposer :

• les fixations (7)
• les poignées (8)

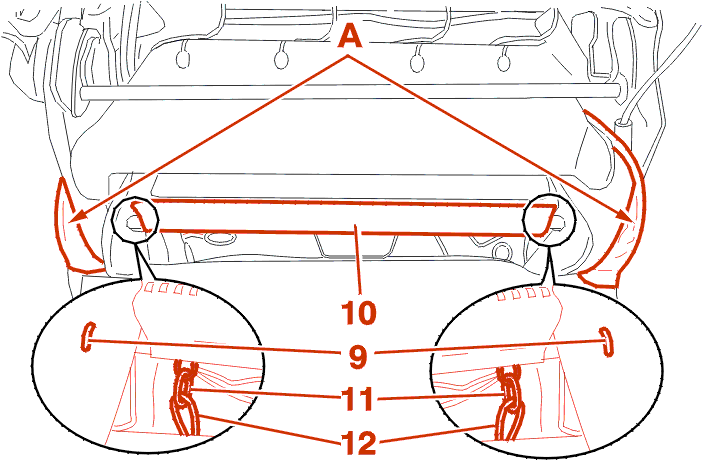

Déchausser la coiffe de dossier en (A) .

Couper les agrafes (9) .

Déclipper la coiffe (10) de l'armature du siège .

Couper les agrafes (11) .

Libérer les tringles (12) en partie supérieure .

Dégager la partie centrale de la coiffe du dossier .

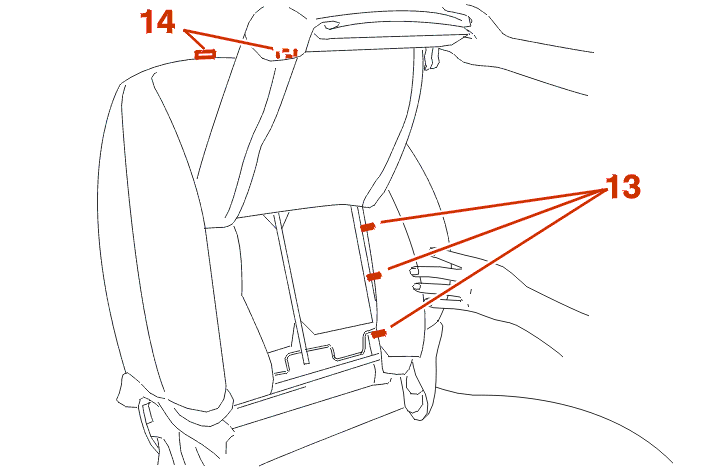

Couper les agrafes (13) .

Déposer les guides appuie-tête (14) .

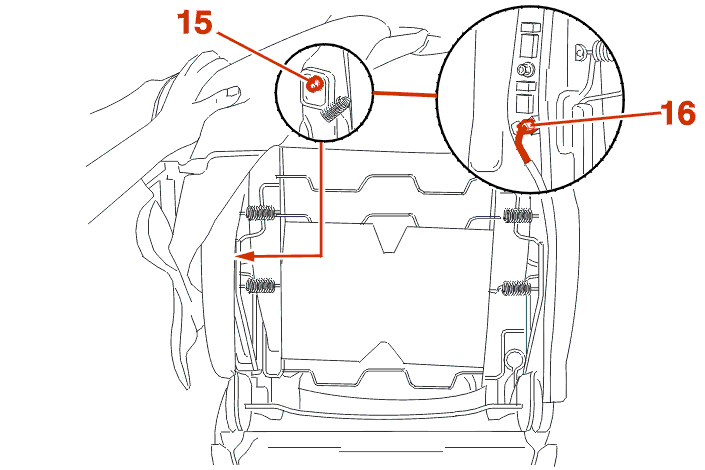

Dégager la coiffe de dossier en partie arrière pour accéder à la fixation (15) du coussin gonflable latéral .

Déposer la fixation (15) ; Dégager le coussin gonflable pour débrancher les connecteurs (16) .

Déposer l'ensemble coiffe / matelassure + Coussin gonflable .

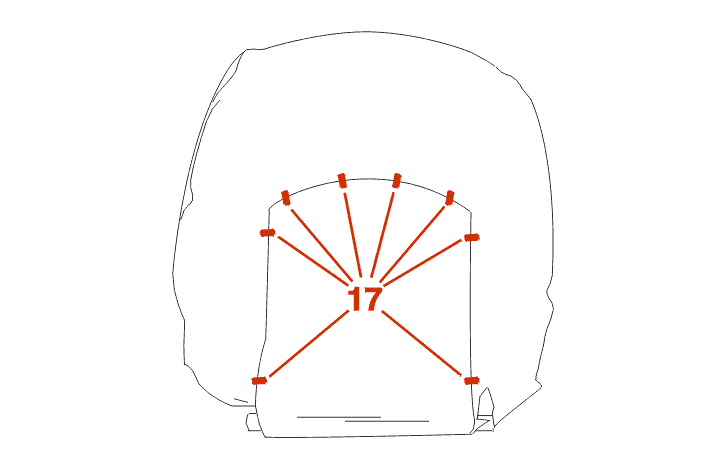

Couper les agrafes (17) .

Déposer l'ensemble coiffe + coussin gonflable .

NOTA : DANS LE CAS D'ÉCHANGE DE LA COIFFE AVEC RÉCUPÉRATION DU COUSSIN GONFLABLE .

2 - REPOSE

Positionner l'ensemble coiffe + coussin gonflable sur la matelassure .

Poser les agrafes (17) .

Positionner l'ensemble coiffe + matelassure + coussin gonflable sur l'armature du siège .

Brancher les connecteurs (16) du coussin gonflable .

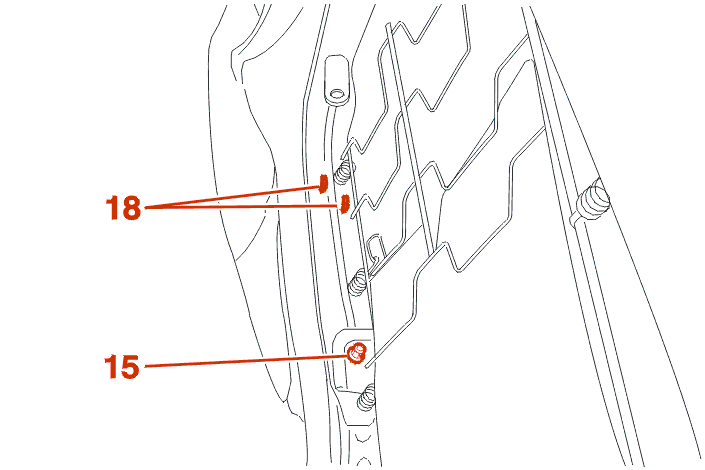

Engager les ergots (18) du coussin gonflable en partie supérieure .

Reposer la fixation (15) .

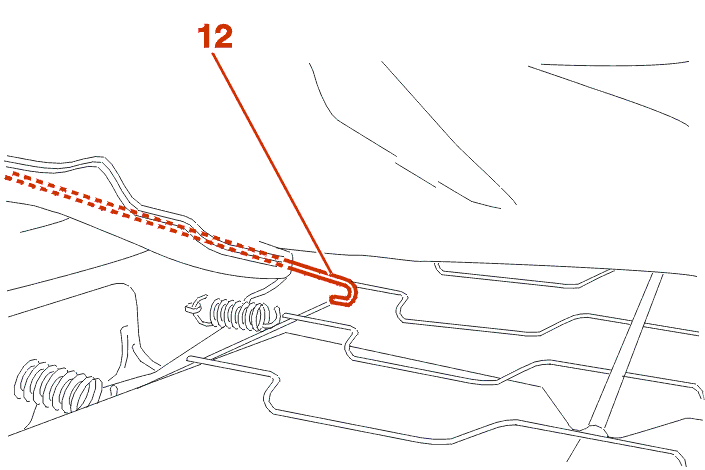

Positionner la coiffe sur le siège, engager le crochet de la tringle (12) sur l'armature de siège, en partie supérieure arrière .

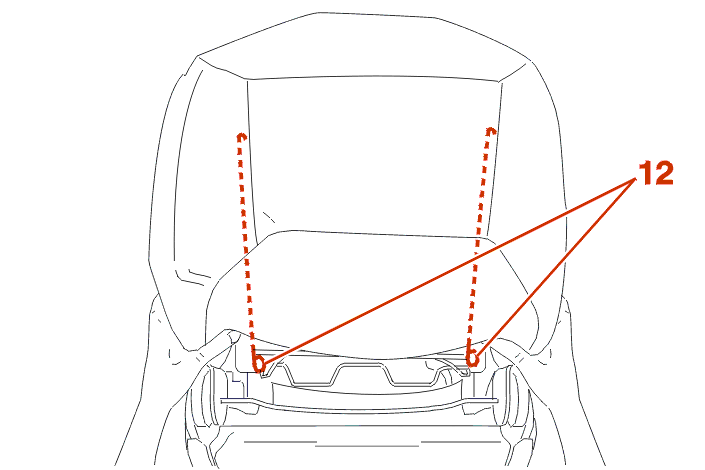

Fixer l'autre extrémité de la tringle (12) à l'armature du siège, en partie inférieure, à l'aide d'une agrafe .

Procéder dans l'ordre inverse des opérations de dépose .

REPOSER LE SIÈGE .
