C5HG2HK1 - 206 MOTEUR DW10TD

DÉPOSE - REPOSE COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES

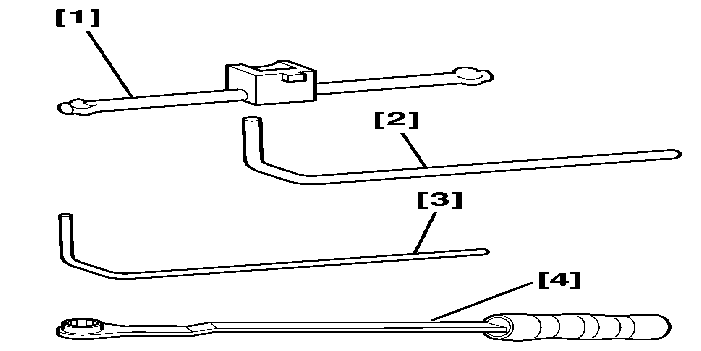

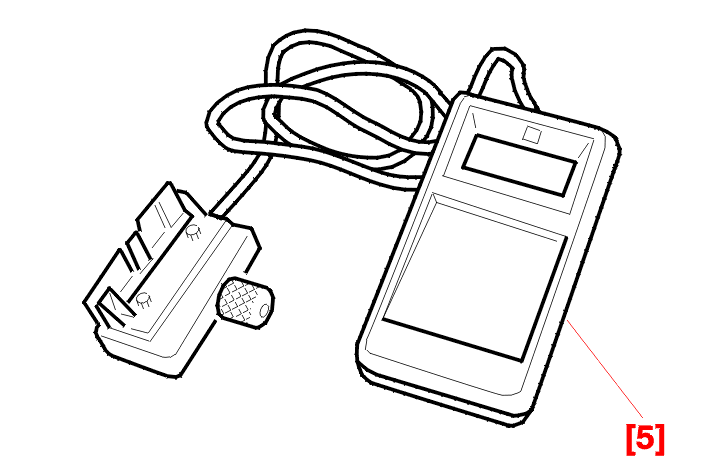

1 - OUTILLAGE SPÉCIAL

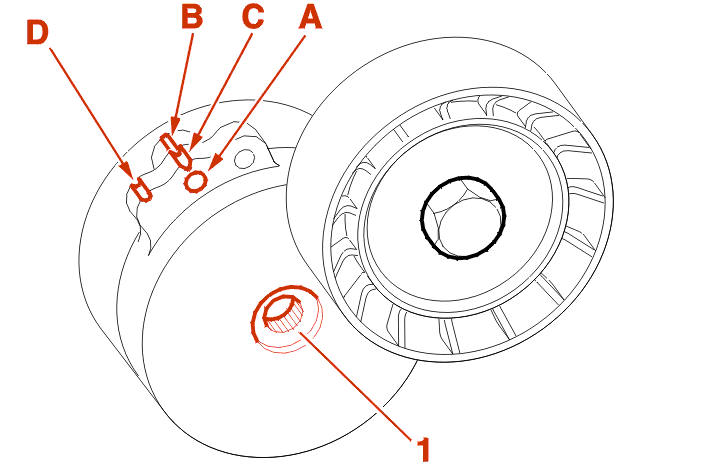

2 - CARACTÉRISTIQUES TENDEUR DYNAMIQUE

(A) Trou de pigeage .

(B) Repère de contrôle d'allongement de courroie (fixe sur moteur) .

(C) Repère d'allongement nul .

(D) Repère d'allongement maxi .

Ce système de repérage permet le contrôle d'allongement de la courroie ; la coïncidence des repères (D) et (B) implique son remplacement .

Couple(s) de serrage :

• vis (1) à 4.5 m.daN

3 - DÉPOSE

Déposer la roue avant droite .

Écarter l'écran pare-boue avant droit .

Déposer l'écran sous le groupe motopropulseur .

IMPÉRATIF : dans le cas d'une réutilisation de la courroie : repérer le sens de rotation, et relever la tension de la courroie sur le brin en (E), à l'aide de l'outil [2] .

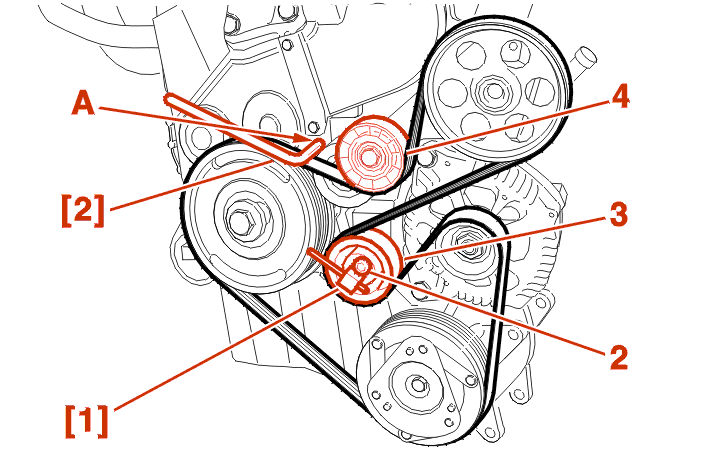

Desserrer la fixation (2) .

Agir sur le galet excentrique (3) à l'aide de l'outil [1] jusqu'à la mise en place de la pige [2] ø 4 mm dans le trou de pigeage (A) .

Ramener le galet excentrique (3) vers l'arrière .

Serrer légèrement la vis (2) .

Déposer la courroie .

IMPÉRATIF : vérifier que les galets (3) et (4) tournent librement (absence de jeu et de point dur) .

4 - REPOSE

IMPÉRATIF : lors de la réutilisation de la courroie, reposer celle-ci selon le sens de rotation repéré à la dépose .

Reposer la courroie en finissant par le galet tendeur dynamique (4) .

Agir sur le galet excentrique (3) à l'aide de l'outil [1] dans le sens des aiguilles d'une montre pour libérer l'outil [2] du trou de pigeage (A) .

Sans modifier la position du galet, Serrer la fixation (2) à 4.5 m.daN .

IMPÉRATIF : veiller à ce que la courroie soit correctement positionnée dans les gorges des différentes poulies .

Déposer l'outil [1] .

Effectuer 4 tours moteur .

Contrôler la coïncidence des repères (B), (C) :

• la pige [3 ] ø2mm doit pouvoir être mise en place librement, sinon reprendre le réglage

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

MOTEUR DW10TD

Serrer les vis de roues à 8.5 m.daN .
