C5ID0BF1 - 206 CABRIOLET

CONTRÔLE NIVEAU D'HUILE DE LA POMPE HYDRAULIQUE

DÉPOSER LA GARNITURE SUPÉRIEURE DE BOÎTIER ÉLECTRONIQUE .

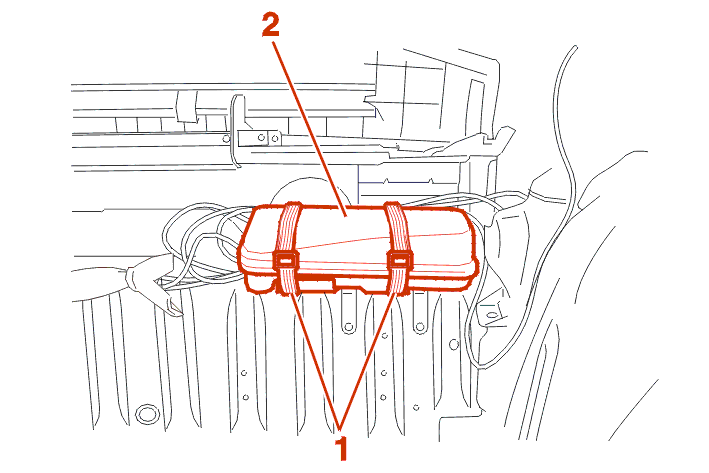

Détacher les sangles de maintien (1) .

Déposer la coquille (2) .

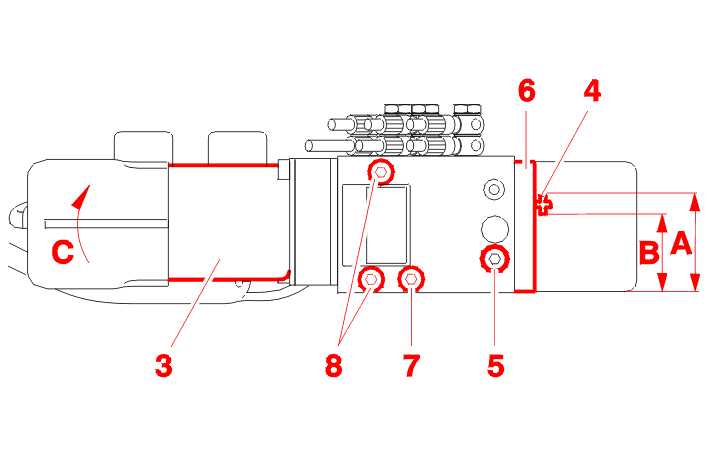

Le niveau d'huile sur le repère (4) doit se situer entre le repère mini (B) et maxi (A) .

Si le niveau d'huile est insuffisant :

• débloquer la vis (5) (sans déposer)
• déposer les fixations (8)

Mettre la pompe hydraulique (3) en position horizontale en faisant un quart de tour vers l'avant suivant (C) .

Déposer la vis de remplissage (5) .

Compléter le niveau d'huile .

Reposer :

• la vis de remplissage (5) (sans bloquer)
• la pompe hydraulique sur son support

Contrôler le niveau d'huile .

Serrer la vis de remplissage (5) : 0.9 ± 0.1 m.daN .

Effectuer un essai de fonctionnement .

Répéter l'opération si nécessaire, jusqu'à obtention d'un niveau correct .

IMPÉRATIF : utiliser une huile de type ARAL VITAMOL ZMH .

ATTENTION : ne jamais intervenir sur le collier (6) .

Si le niveau d'huile est supérieur au repère (A) .

Effectuer la mise à niveau par le trou de la vis de vidange (7) .

Procéder dans l'ordre inverse des opérations de dépose .

Reposer : LA GARNITURE SUPÉRIEURE DU BOÎTIER ÉLECTRONIQUE .

Vérifier le bon fonctionnement (Toit escamotable / Coffre) .
