C5IG10F1 - 206 CABRIOLET

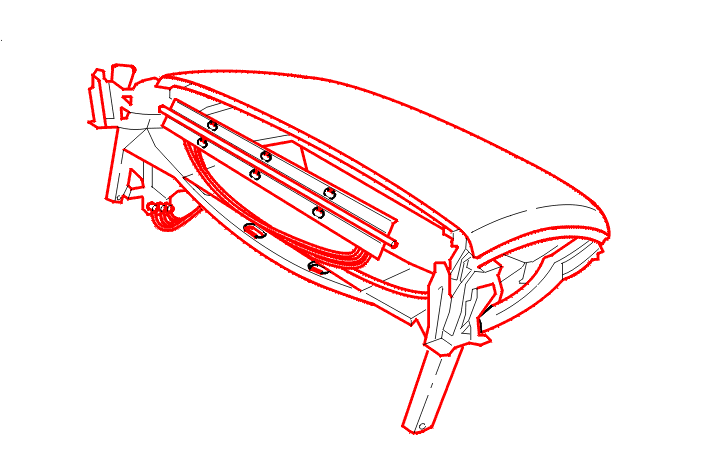

DÉPOSE - REPOSE ENSEMBLE TOIT ESCAMOTABLE
1 - OUTILLAGES

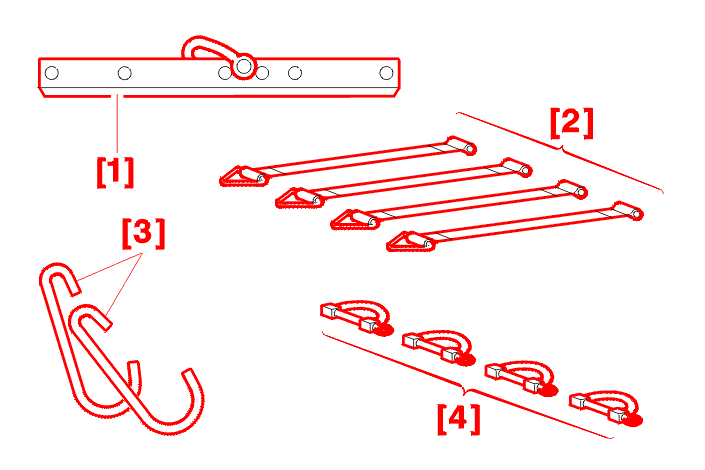

[1] palonnier (-).0102-D .
[2] Jeu de 4 sangles (-).0916-B .
[3] crochets de levage (-).0102-J / (-).0102-G .
[4] Jeu de 4 manilles (-).0916-C .

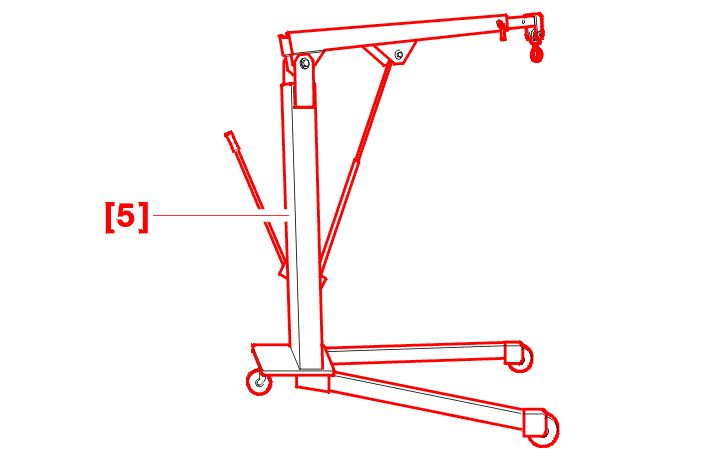

[5] Grue hydraulique mobile .
2 - DÉPOSE
DÉPOSER L'ENSEMBLE DE COFFRE .
DÉPOSER LE TENDELET (RIDEAU CACHE-BAGAGES) .
Débrancher le connecteur (1) du boîtier (2) .
Débrider et débrancher les faisceaux (3) de lunette/habitacle/contacteurs fin de course .
Maintenir les faisceaux sur l'armature métallique en prévision des manutentions .
Déposer les fixations (4) .
DÉPOSER LA TABLETTE ARRIÈRE MOBILE .
Reposer provisoirement les supports de toit .
Replier le toit dans le coffre .
NOTA : ranger les vérins de couvercle supérieur de coffre dans l'espace libre du toit replié (prendre les précautions nécessaires) .

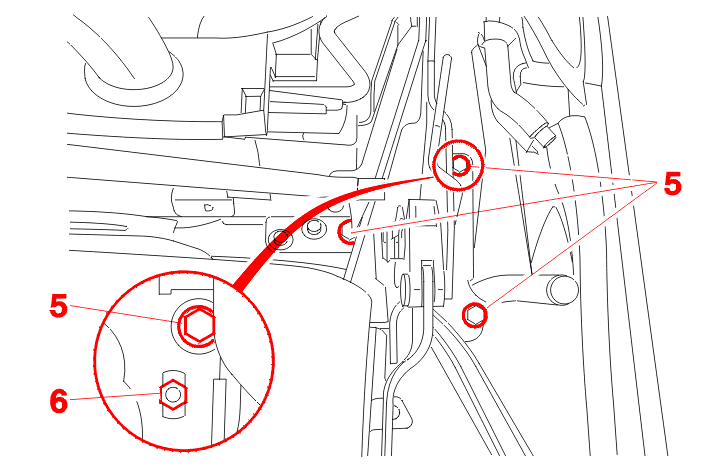

Déposer les fixations (5) .
ATTENTION : ne pas toucher aux pions de centrage (6) de l'armature .

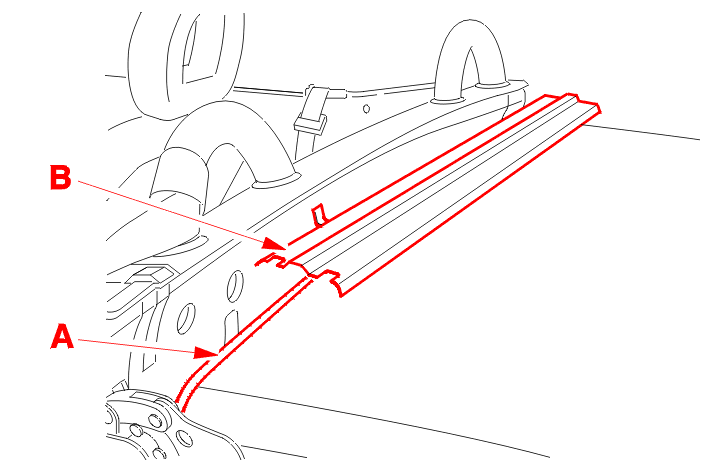

Coller un ruban adhésif sur le toit en (A) pour protéger la feuillure .
Relever l'articulation de la tablette mobile arrière (B) .
Mettre en place les outils [1] - [2] - [3] - [4] - [5] .
Soulever l'ensemble de toit escamotable .
Déposer l'ensemble de toit en prenant soin de protéger la lunette arrière en appui .
3 - REPOSE
Positionner l'ensemble de toit sur la caisse à l'aide des pions (6) .
Dégager et déposer les outils [1] - [2] - [3] - [4] - [5] .
Reposer les fixations (5) .
REPOSER LA TABLETTE MOBILE SUR SON ARTICULATION PUIS LA PLACER VERTICALEMENT CONTRE LA CLOISON .
Décoller le ruban de protection (A) .
Fermer manuellement le toit escamotable .
Vérifier l'absence de contrainte de fonctionnement du toit .
Déposer les supports de toit .
Reposer les fixations (4) .
Serrer :
REPOSER L'ENSEMBLE DE COFFRE .
Clipper, brider et brancher les connecteurs (1) - (3) et les faisceaux .
REPOSER LE TENDELET (RIDEAU CACHE-BAGAGES) .
Effectuer un essai de fonctionnement de l'ensemble toit/coffre .
