C7AP0AV1 - 206

POSE ATTELAGE CARAVANE

1 - PRÉSENTATION

1 - 1 - ATTELAGE RDSO (ROTULE DÉMONTABLE SANS OUTIL) : BRINK RÉFÉRENCE P.R 9627.CA

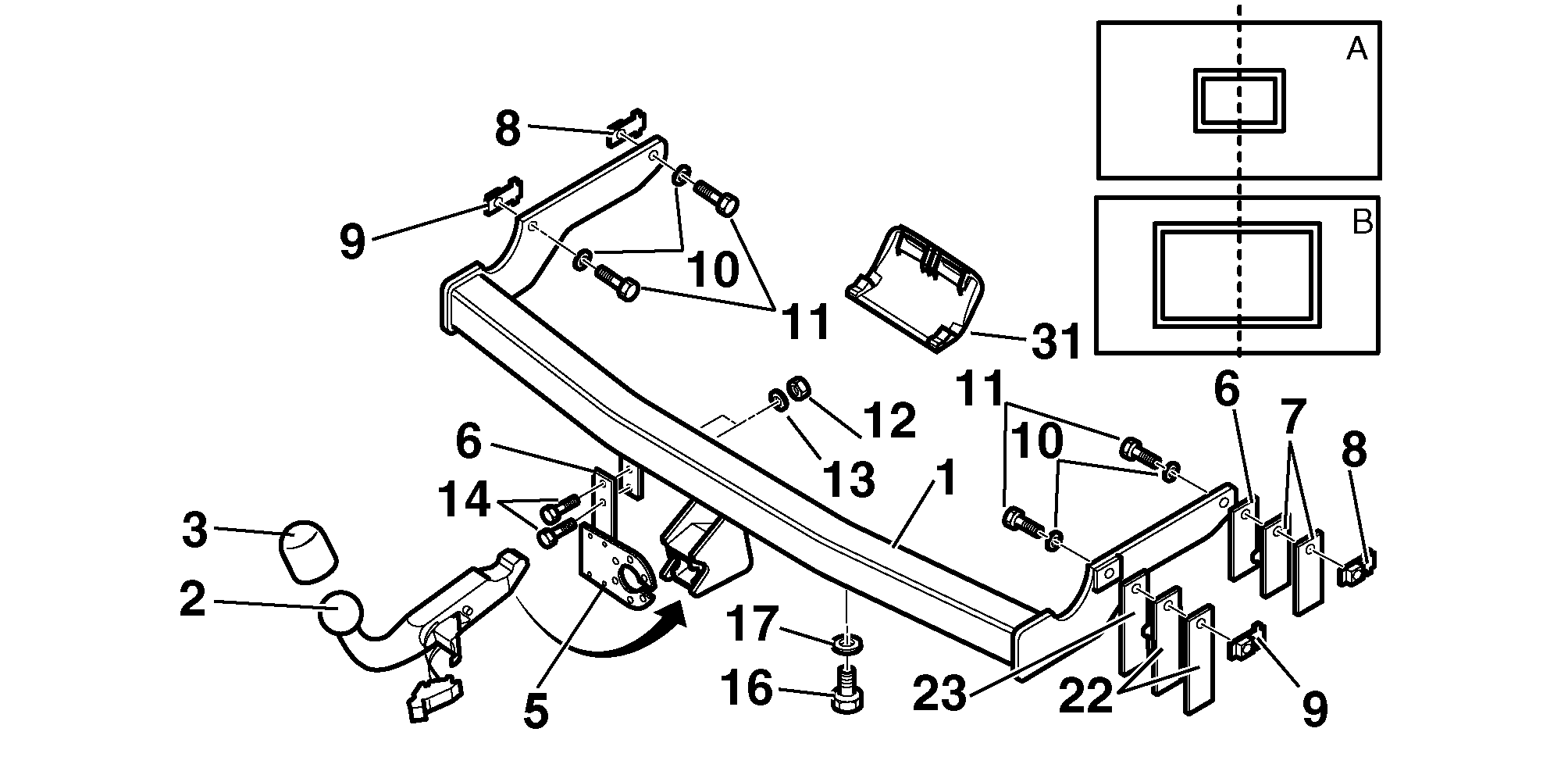

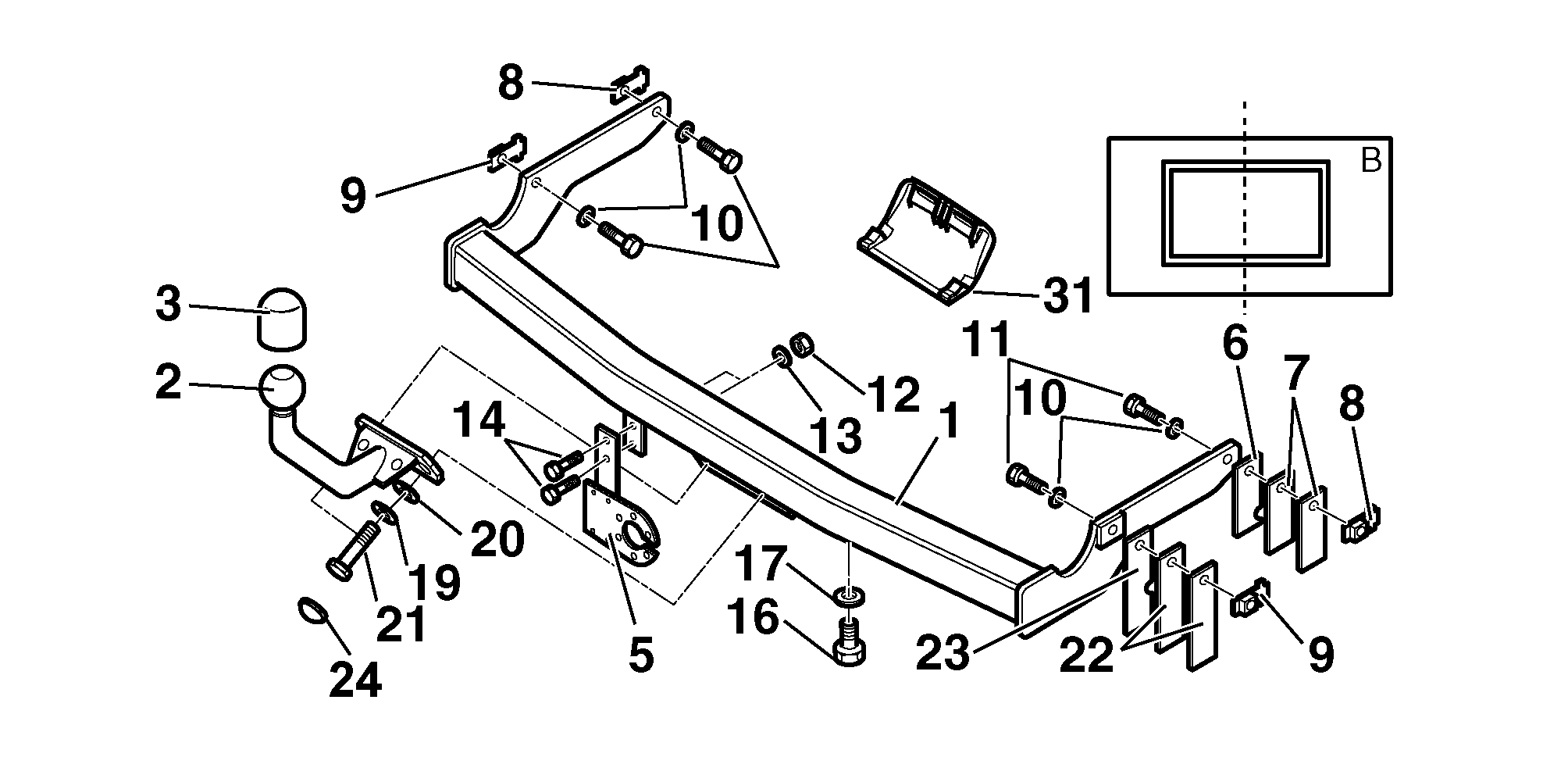

Caractéristiques de l'attelage 9627.CA :

désignation repère coefficient couple(s) de serrage (m.daN)
cadre d'attelage 1 1
rotule 2 1
cache-rotule 3 1
support prise d'attelage 5 1
cale d'épaisseur 1 mm 6 1
cale d'épaisseur 2 mm 7 2
écrous cage : numéro 5 8 2
écrous cage : numéro 1 9 2
rondelle (28 x 10,2 x 2,2) 10 4
vis (M 10 x 35) 11 4 5
écrou (HM 8) 12 2 2
rondelle ø 8 GROWER 13 2
vis (M 8 x 20) 14 2
vis 16 1 1
rondelle 17 1
trappe de pare-chocs (sous apprêt) 31 1
gabarit A A 1
gabarit B B 1
cale d'épaisseur 2 mm 22 2
cale d'épaisseur 1 mm 23 1

1 - 2 - ATTELAGE À ROTULE MONOBLOC : BRINK RÉFÉRENCE P.R 9627.CP/9627.CQ


Caractéristiques de l'attelage 9627.CP :

Caractéristiques de l'attelage 9627.CQ :

désignation repère coefficient couple(s) de serrage (m.daN)
cadre d'attelage 1 1
rotule 2 1
cache-rotule 3 1
support prise d'attelage 5 1
cale d'épaisseur 1 mm 6 1
cale d'épaisseur 2 mm 7 2
écrous cage (numéro 5) 8 2
écrous cage (numéro 1) 9 2
rondelle 28 x 10 x 2,2 10 4
vis (HM 10 x 35) 11 4 5
écrou (HM 8) 12 2 1
rondelle ø 8 GROWER 13 2
vis (M 8 x 20) 14 2 1
vis 16 1
rondelle 17 1
vis (M 16 x 45 8.8) 21 2
rondelle ø 16 GROWER 19 2 1
cache-vis 24 2
trappe de pare-chocs (sous apprêt) 31 1
gabarit B B 1
cale d'épaisseur 2 mm 22 2
cale d'épaisseur 1 mm 23 1
rondelle ø 30 20 2

1 - 3 - CAPACITÉ DE REMORQUAGE

Pour la capacité de remorquage, consulter la notice d'utilisation du véhicule .

2 - DÉCOUPE DU PARE-CHOCS

Il est inutile de déposer le pare-chocs pour réaliser sa découpe nécessaire au passage de la rotule .

La découpe du pare-chocs doit être réalisée avant la pose de l'attelage .

Le faisceau électrique de l'attelage vendu séparément doit être posé avant le montage de l'attelage .

La trappe de pare-chocs (31) livrée avec les attelages est prête à peindre .

Remarques (Pour attelage réf. PR 9627.CA) :

Remarques (Pour attelage réf. PR 9627.CP/9627.CQ) :

2 - 1 - MISE EN PLACE - GABARIT DE DÉCOUPE DU PARE-CHOCS (POUR ATTELAGE RÉF. PR 9627.CP)

Nettoyer le pare-chocs avant le collage du gabarit de découpe pare-chocs auto-adhésif .


Tracer un trait (J') sur la partie centrale du pare-chocs à 348 mm du point (K) .


Mettre en affleurement le bas du gabarit de découpe avec le bord inférieur du pare-chocs .

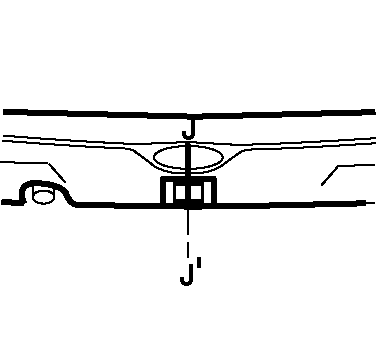

Faire coïncider le trait (J) du gabarit avec le trait (J') sur le pare-chocs puis coller le gabarit .

Effectuer soigneusement la découpe du pare-chocs en suivant les pointillés sur le gabarit .

2 - 2 - MISE EN PLACE - GABARIT DE DÉCOUPE DU PARE-CHOCS (POUR ATTELAGE RÉF. PR 9627.CA/9627.CQ)

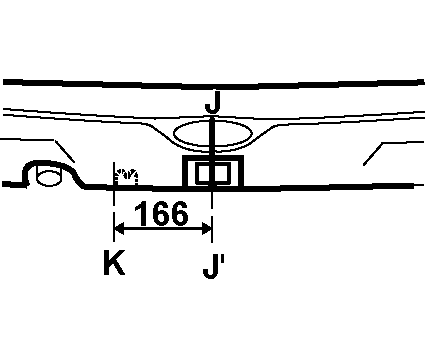

Tracer un trait (J') sur la partie centrale du pare-chocs à 166 mm du point (K) matérialisé par la patte de support pare-chocs .


Mettre en affleurement le bas du gabarit de découpe avec le bord inférieur du pare-chocs .

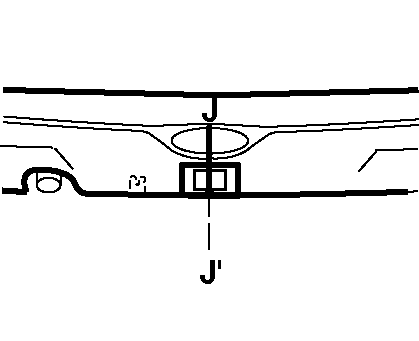

Faire coïncider le trait (J) du gabarit avec le trait (J') sur le pare-chocs puis coller le gabarit .

Effectuer soigneusement la découpe du pare-chocs en suivant les pointillés sur le gabarit .

2 - 3 - MONTAGE DE LA TRAPPE DE PARE-CHOCS

1 - Pour attelage réf. PR 9627.CP :

2 - Pour attelage réf. PR 9627.CA/9627.CQ :

3 - MONTAGE DE L'ATTELAGE

NOTA : la rotule de l'attelage devra être démontée après utilisation car elle masque le feu antibrouillard .

Déposer la roue de secours .

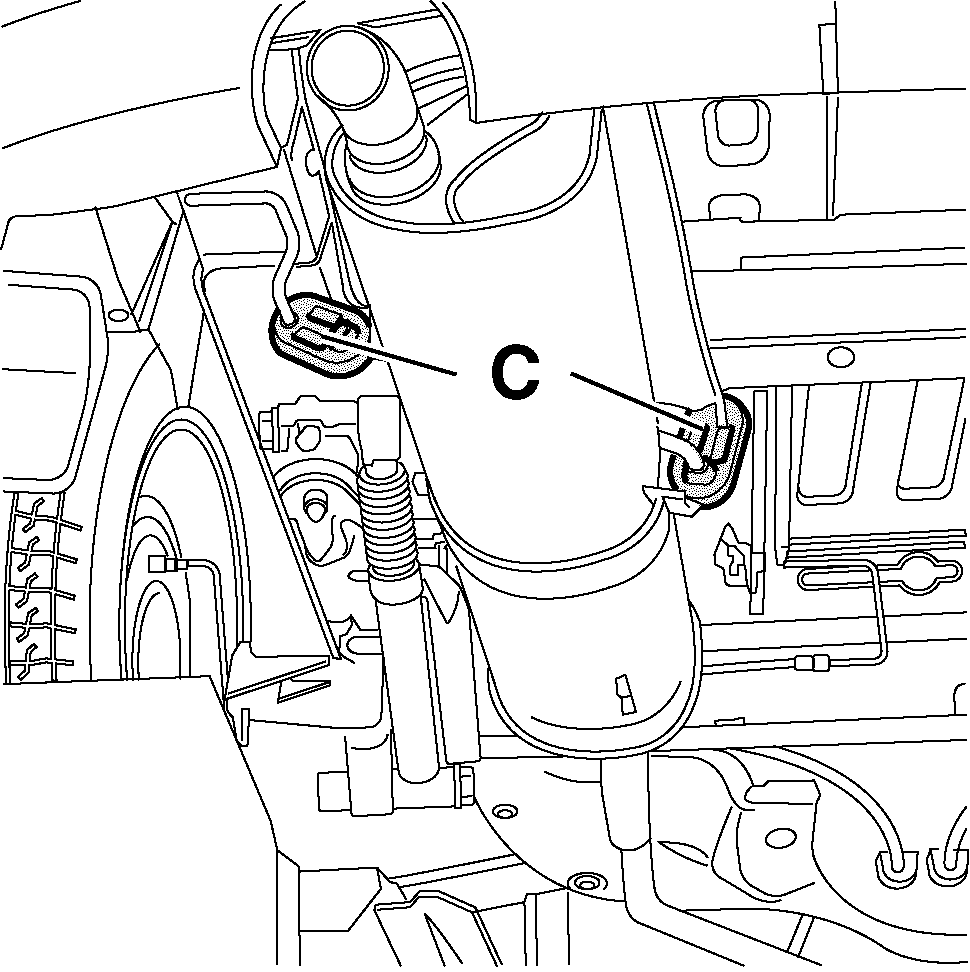

Utiliser un lubrifiant pour faciliter la dépose des anneaux caoutchouc (C) supportant le silencieux arrière d'échappement .

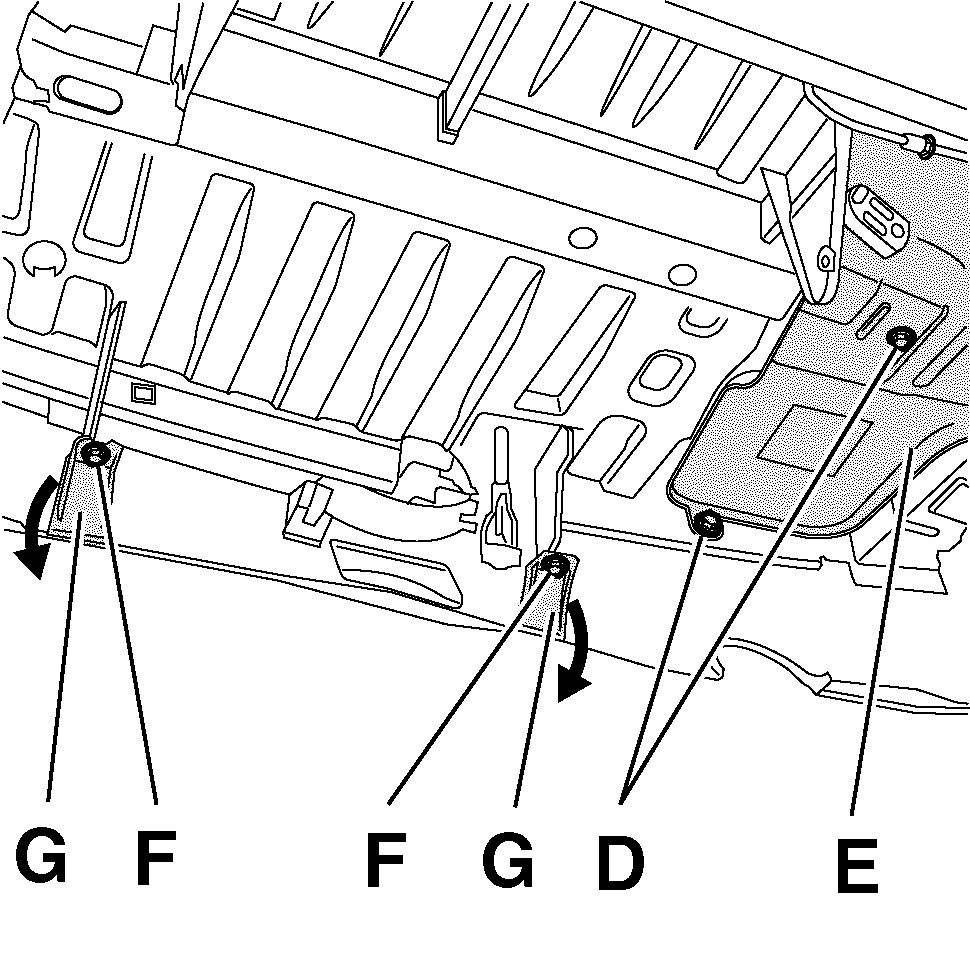

Déposer les fixations (D) et l'écran thermique (E) du silencieux d'échappement selon l'équipement du véhicule .

Déposer les écrous (F) des pattes de maintien (G) du pare-chocs puis les rabattre vers le bas .

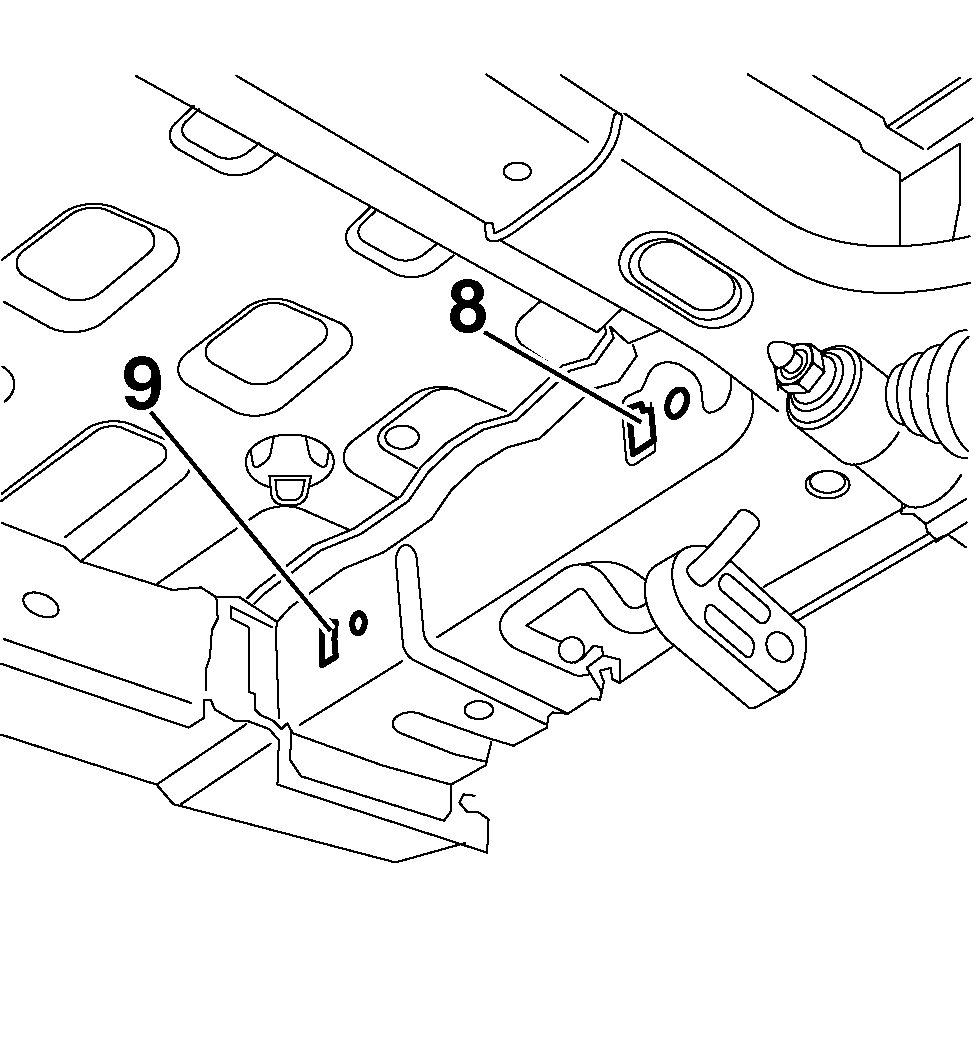

Engager les écrous-cage repères (8) et (9) dans le longeron (Côté échappement) .

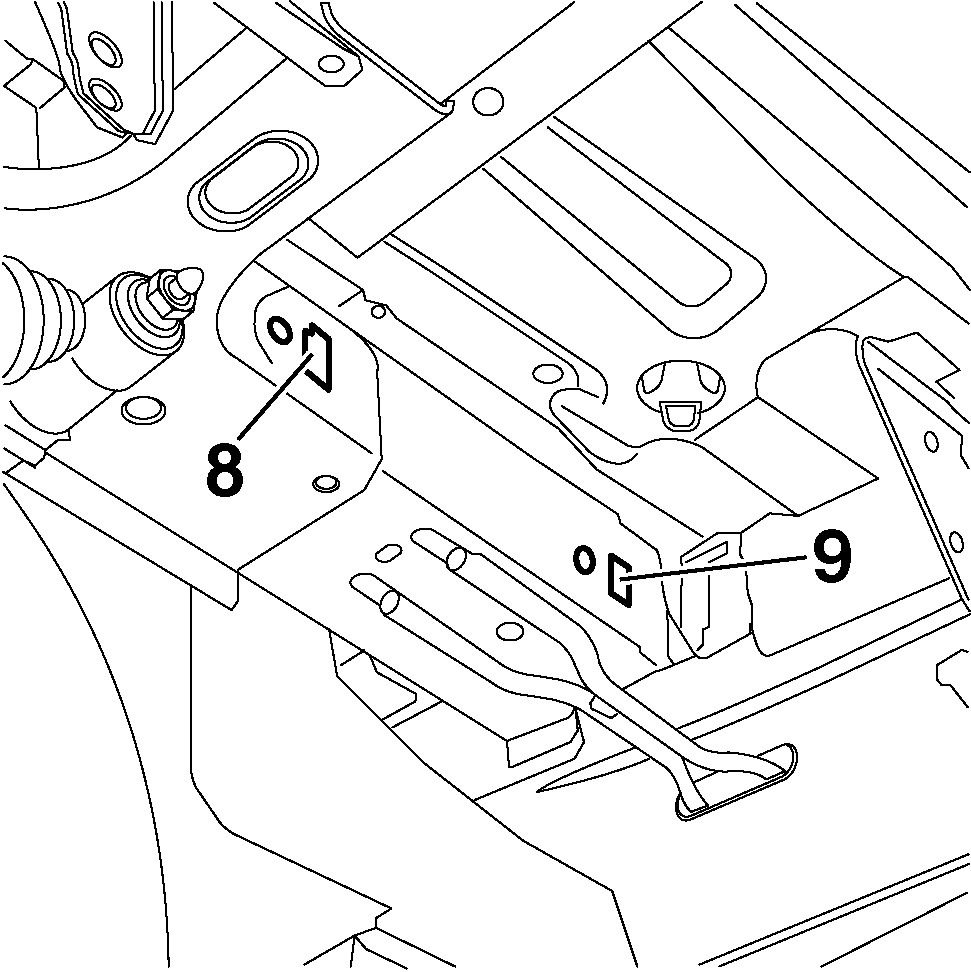

Engager les écrous-cage repères (8) et (9) dans le longeron (côté droit) .

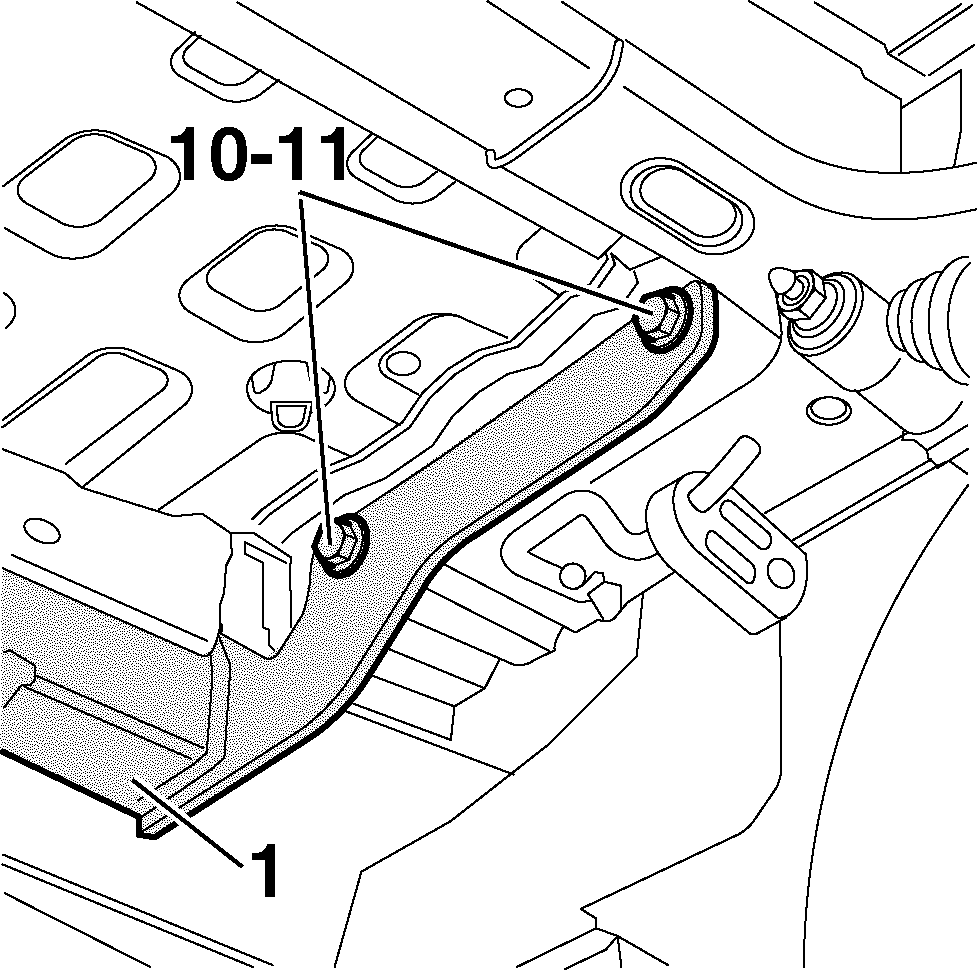

Assembler l'attelage repère (1) sur le longeron côté échappement du véhicule avec les fixations repères (10) et (11) .

Bloquer légèrement les fixations (11) pour mettre l'attelage repère (1) en appui sur le longeron du véhicule .


Engager une vis (11) pour maintenir l'attelage en place sur le longeron droit du véhicule .

Déterminer le jeu entre le longeron droit du véhicule et l'attelage avec les cales (6) ou (7) si nécessaire .

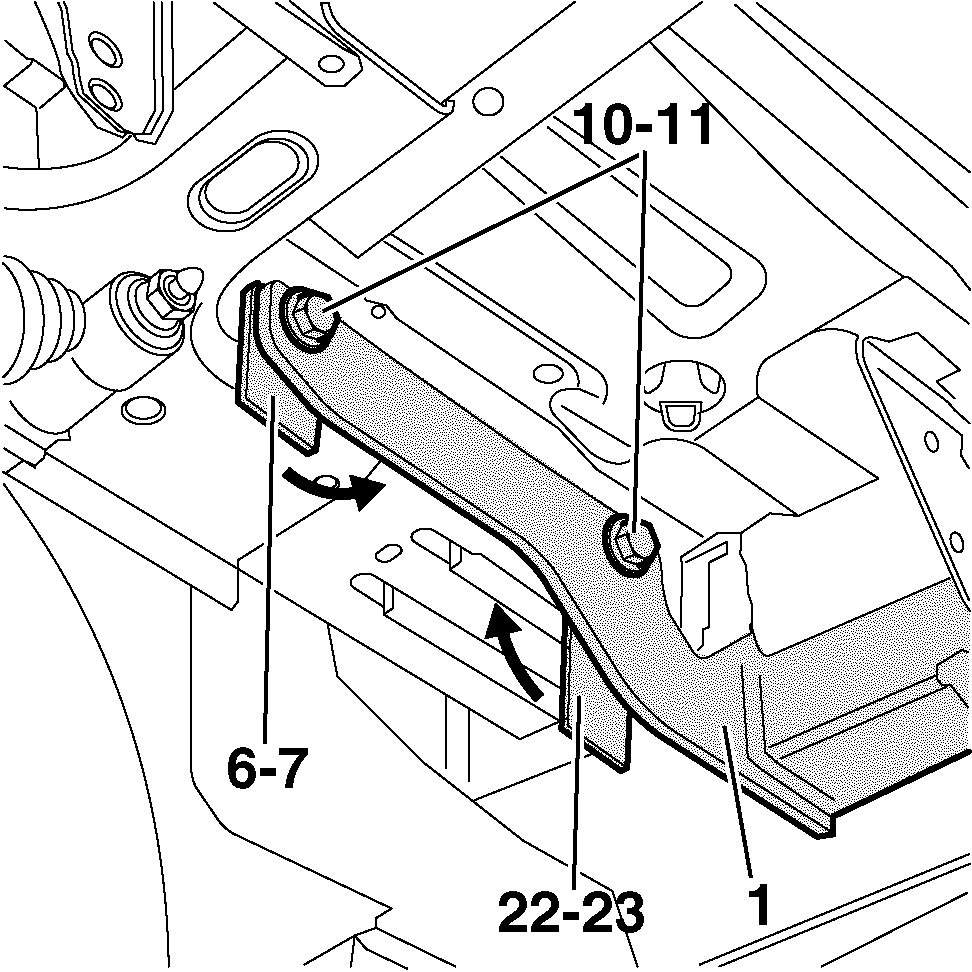

Retirer la vis (11), engager les cales (6)-(7)-(22) ou (23) si nécessaire puis fixer l'attelage (1) au longeron droit du véhicule avec les fixations (10) et (11) .

Serrer les vis (11) au couple sur les longerons gauche et droit du véhicule .

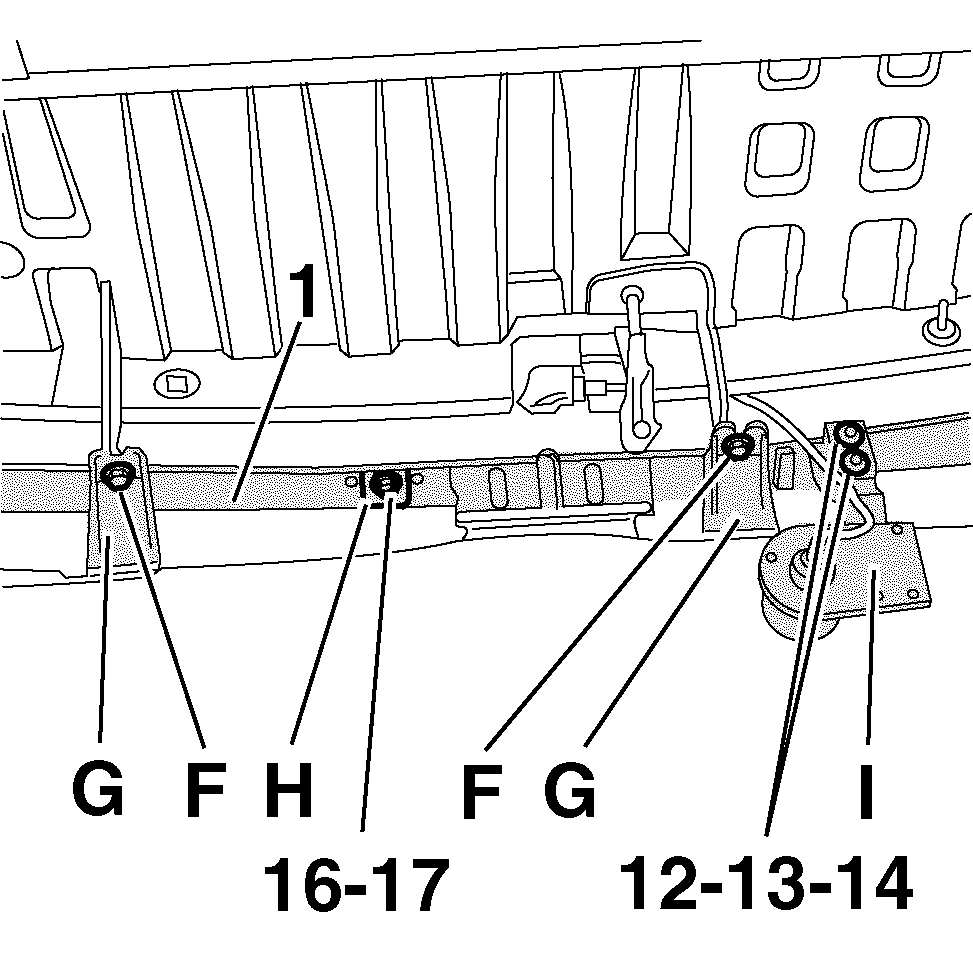

Fixer la(les) patte(s) (G) de fixation pare-chocs avec les fixations (F) .

Fixer la(les) patte(s) (H) de fixation pare-chocs avec les fixations (16)-(17) .

Fixer le support prise (I) du faisceau attelage sur l'attelage (1) avec les fixations (12)-(13)-(14) .

Fixer la tôle pare-chaleur du silencieux d'échappement .

En cas de contact entre la tôle pare-chaleur et l'attelage, déformer légèrement le bord de la tôle pare-chaleur pour générer un jeu de 2 mm .

Remonter le silencieux d'échappement .

3 - 1 - MONTAGE : ATTELAGE À ROTULE COL DE CYGNE


Fixer la rotule (2) à la traverse attelage (1) avec les fixations (19)-(20)-(21) .

IMPÉRATIF : un contrôle de serrage de la boulonnerie doit être effectué après les 1000 premiers kilomètres de remorquage .

3 - 2 - MONTAGE : ATTELAGE RDSO (ROTULE DÉMONTABLE SANS OUTIL)

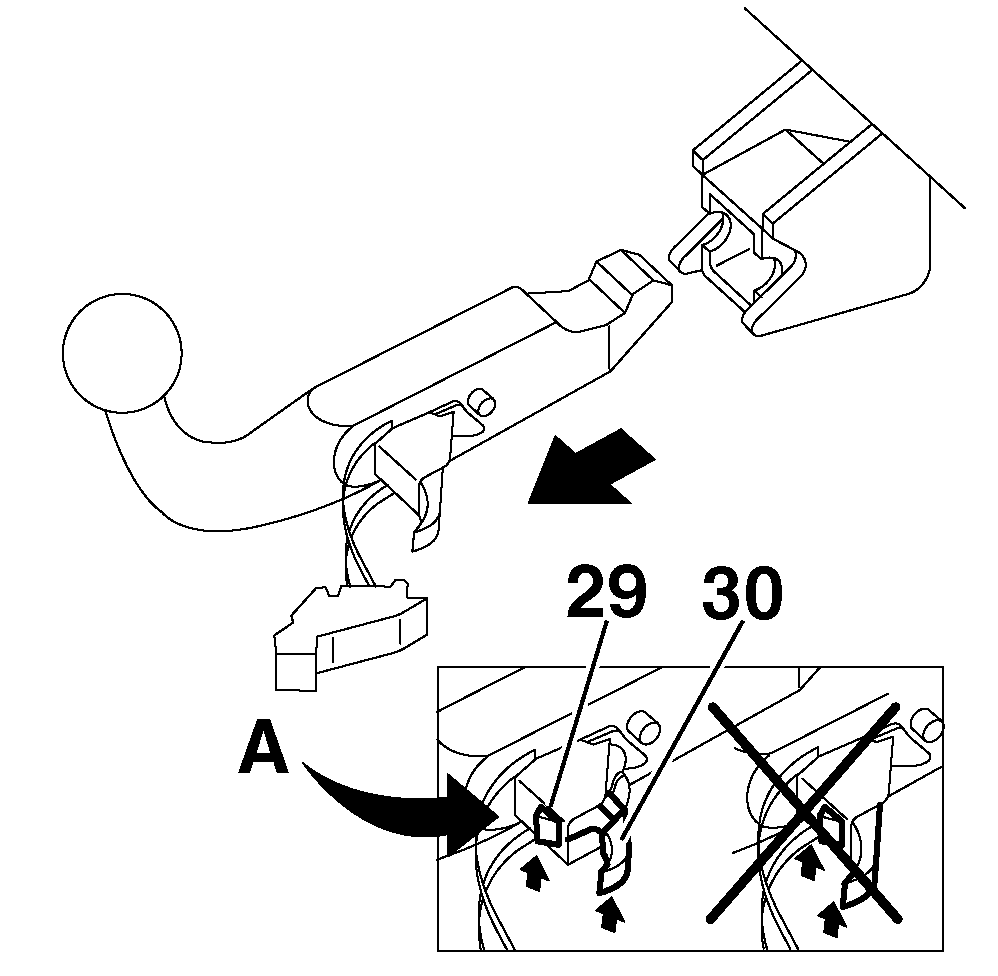

Avant d'enclencher la rotule dans son boîtier, vérifier que les verrous (29) et (30) se trouvent bien dans la position (A) .


Protéger le mécanisme de verrouillage avec le capot de protection (28) .

3 - 3 - DÉMONTAGE : ATTELAGE RDSO (ROTULE DÉMONTABLE SANS OUTIL)


Retirer le capot de protection (58) .


Déverrouiller la rotule attelage en appuyant sur les verrous .

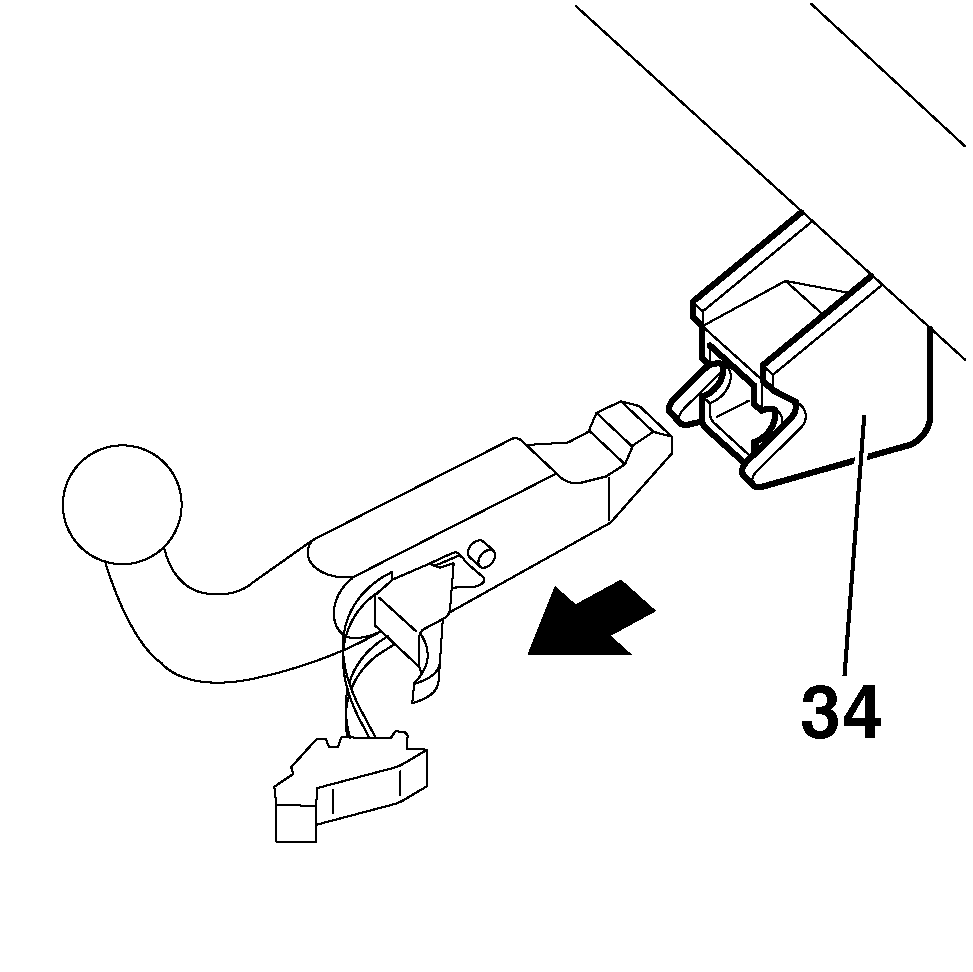

Retirer la rotule de son boîtier (34) .
