C7AP0GV1 - 206

POSE FAISCEAU ATTELAGE CARAVANE

1 - PRÉSENTATION

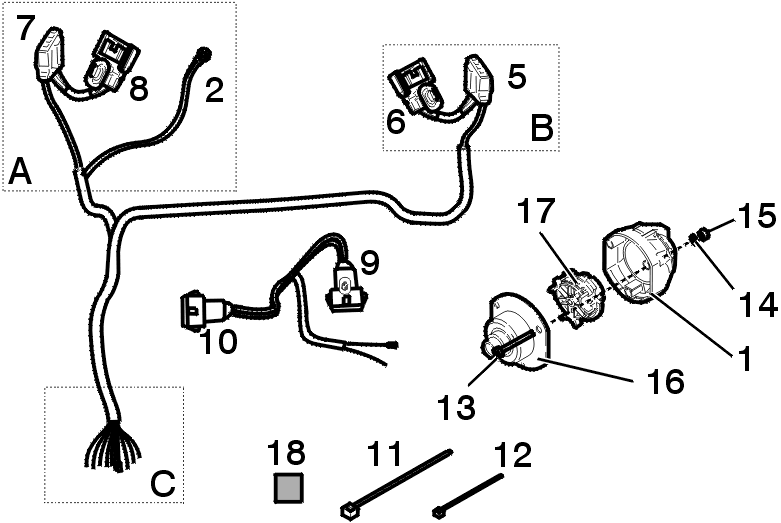

1 - 1 - FAISCEAU AVEC PRISE 7 VOIES : RÉFÉRENCE P.R 9688.E4

A : Feu arrière gauche .

B : Feu arrière droit .

C : Vers la prise caravane .

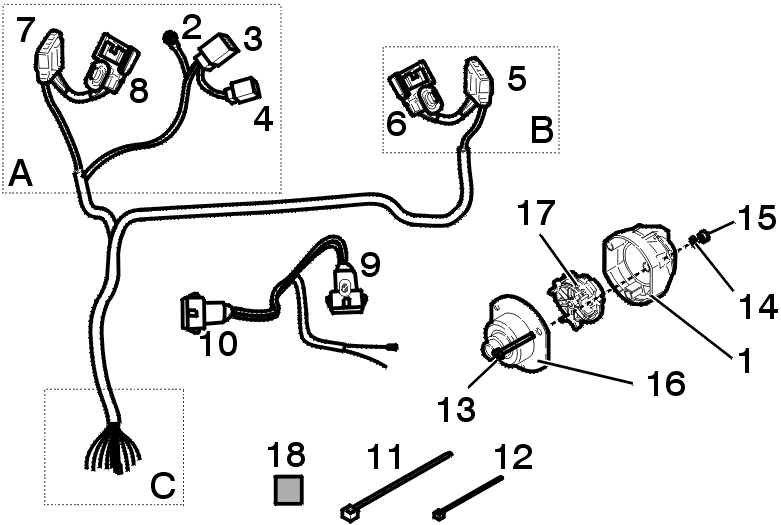

1 - 2 - FAISCEAU AVEC PRISE 7 / 13 VOIES : RÉFÉRENCE P.R 9688.E5 ; FAISCEAU AVEC PRISE 13 VOIES : RÉFÉRENCE P.R 9688.E6

A : Feu arrière gauche .

B : Feu arrière droit .

C : Vers la prise caravane .

2 - MONTAGE DU FAISCEAU

Le branchement du faisceau attelage caravane s'effectue sur les feux arrière gauche et droit .

Avant toute intervention : Débrancher la borne + de la batterie .

Véhicule sur ses roues .

2 - 1 - DÉGARNISSAGE DU COFFRE

BERLINE 3 PORTES BERLINE 5 PORTES

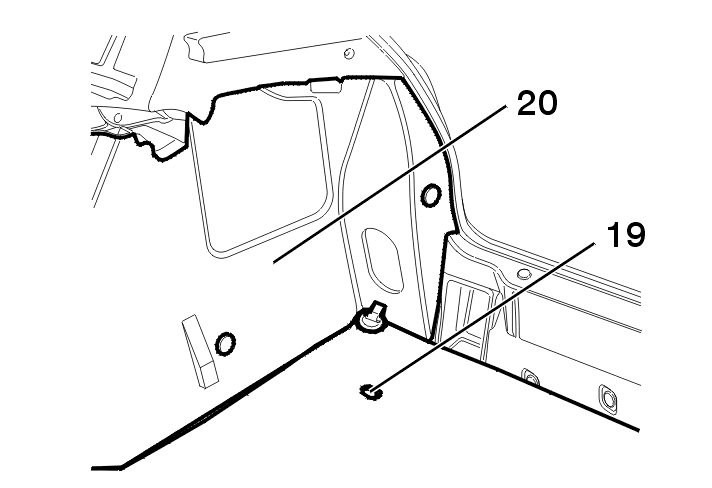

Déposer :

• le tapis de coffre (19)
• la garniture (20) (côté droit)
• la tablette arrière

Rabattre les dossiers des sièges arrière .

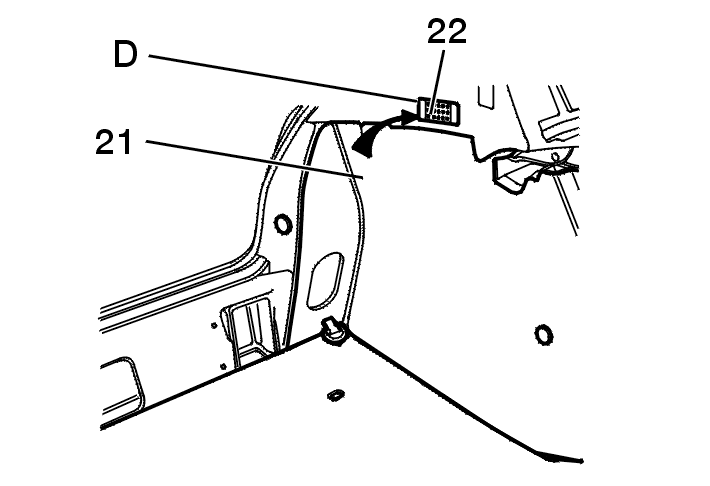

Déclipper l'éclaireur de coffre (22) en faisant levier avec un tournevis plat (En (D)) .

Débrancher le connecteur de l'éclaireur de coffre .

Déposer la garniture (21) (Côté gauche) .

CABRIOLET

Déposer le tapis de coffre (23) .

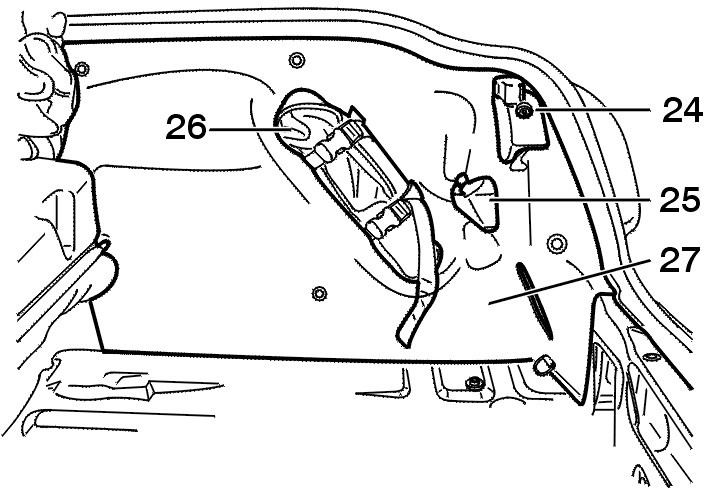

Déposer :

• les supports (24) - (25)
• la sacoche (26)
• la garniture (27) (côté droit)

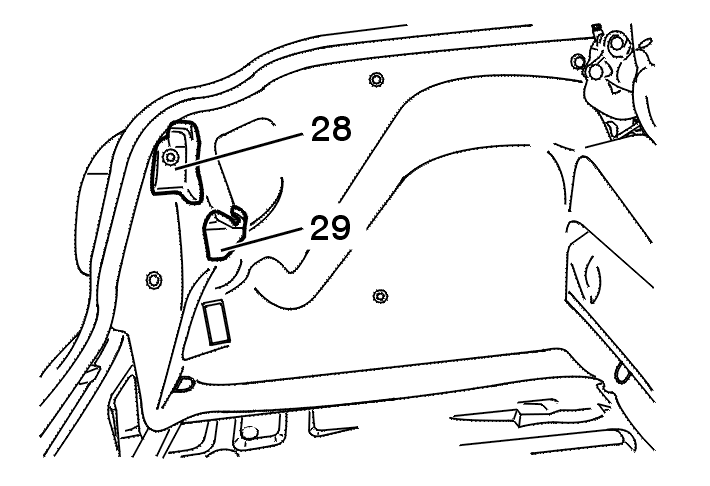

Déposer les supports (28) - (29) .

Déclipper l'éclaireur de coffre (31) en faisant levier avec un tournevis plat .

Débrancher le connecteur de l'éclaireur de coffre .

Débrancher le connecteur du support (30) .

Déposer la garniture (32) (Côté gauche) .

TOUS TYPES

2 - 2 - BRANCHEMENT DE LA PARTIE (B) DU FAISCEAU : SUR LE FEU ARRIÈRE DROIT

BERLINE 3 PORTES BERLINE 5 PORTES

Brancher le connecteur (5) du faisceau attelage sur la platine de feu .

Brancher le connecteur (33) du faisceau véhicule avec le connecteur (6) du faisceau attelage caravane .

Clipper le connecteur (6) dans l'emplacement prévu (E) .

Brider les faisceaux attelage caravane et véhicule entre eux à l'aide des lanières plastiques (12) .

CABRIOLET

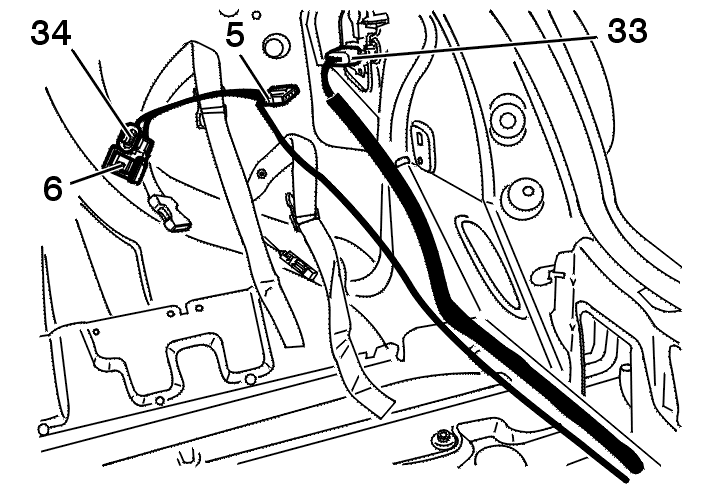

Débrancher le connecteur (33) et le brancher avec le connecteur (6) du faisceau attache caravane .

Brancher le connecteur (5) du faisceau attache caravane sur la platine de feu .

Ne pas utiliser l'agrafe (34) .

Brider les faisceaux attelage caravane et véhicule entre eux à l'aide des lanières plastiques (12) .

TOUS TYPES

2 - 3 - CHEMINEMENT DU FAISCEAU ATTELAGE DU FEU ARRIÈRE DROIT AU FEU ARRIÈRE GAUCHE

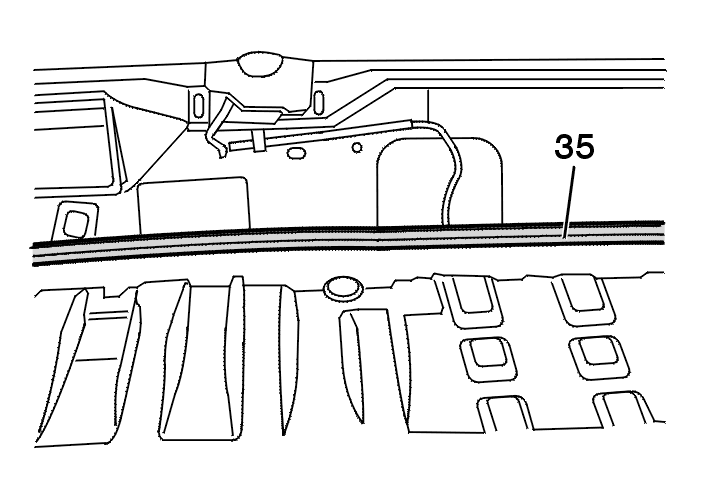

Déclipper et déposer le cache-faisceau (35) .

Faire cheminer le faisceau attelage caravane du feu arrière droit au feu arrière gauche en longeant le faisceau véhicule .

Brider les faisceaux attelage caravane et véhicule entre eux à l'aide des lanières plastiques (12) .

2 - 4 - BRANCHEMENT DE LA PARTIE (A) DU FAISCEAU : SUR LE FEU ARRIÈRE GAUCHE

BERLINE 3 PORTES BERLINE 5 PORTES

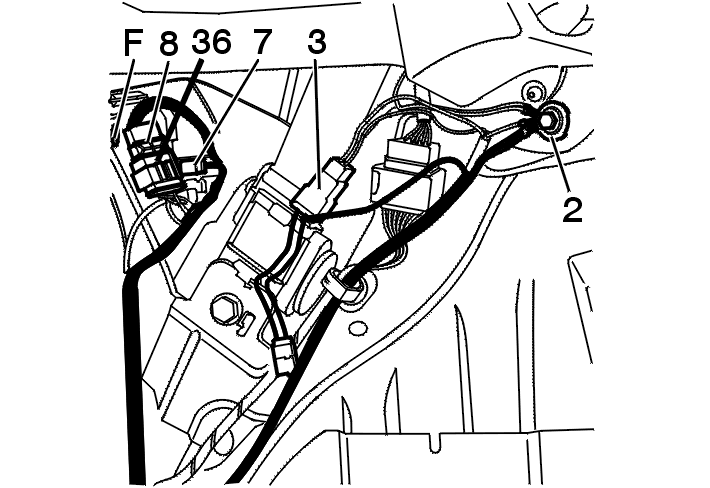

Fixer la cosse (2) du fil de masse du faisceau attelage avec l'écrou de masse du véhicule .

Brancher le connecteur (7) du faisceau attelage sur la platine de feu .

Brancher le connecteur (36) du faisceau véhicule avec le connecteur (8) du faisceau attelage caravane .

Brancher le connecteur (3) du faisceau attelage avec le connecteur de l'éclaireur de coffre (Pour faisceau(x) : Références P.R 9688.E5 ou 9688.E6) .

Clipper le connecteur (8) dans l'emplacement prévu (F) .

Brider les faisceaux attelage caravane et véhicule entre eux à l'aide des lanières plastiques (12) .

CABRIOLET

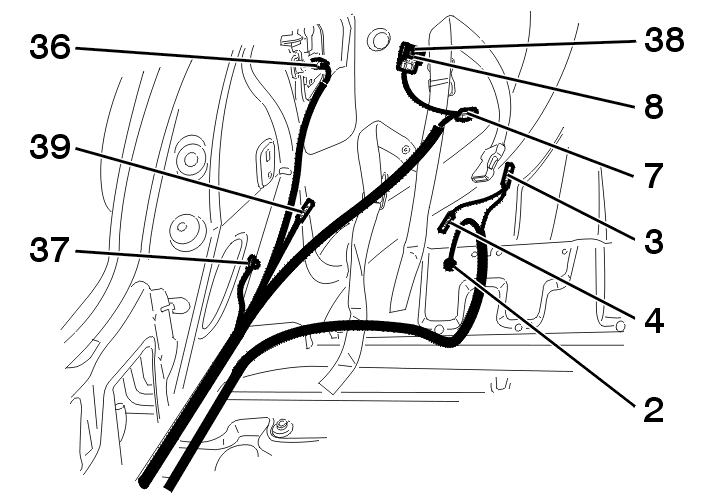

Fixer la cosse (2) du faisceau attelage à l'écrou de masse du véhicule (37) .

Débrancher le connecteur (36) et le brancher avec le connecteur (8) du faisceau attache caravane .

Brancher le connecteur (7) du faisceau attelage sur la platine de feu .

Brancher le connecteur (3) du faisceau attelage avec le connecteur (39) de l'éclaireur de coffre (Pour faisceau(x) : Références P.R 9688.E5 ou 9688.E6) .

Ne pas utiliser l'agrafe (38) .

Brider les faisceaux attelage caravane et véhicule entre eux à l'aide des lanières plastiques (12) .

TOUS TYPES

2 - 5 - CHEMINEMENT DU FAISCEAU ATTELAGE DU COFFRE VERS LE FEU DE BROUILLARD

Déposer le passe-fil (40) .

Engager le faisceau attelage dans le passe-fil et remettre le passe-fil en place (utiliser du savon pour faciliter le passage du faisceau dans le passe-fil) .

Vérifier le clippage correct du passe-fil dans son logement afin d'obtenir une étanchéité parfaite .

Reclipper le cache-faisceau (35) .

2 - 6 - BRANCHEMENT DE LA PARTIE (C) DU FAISCEAU : SUR LE FEU DE BROUILLARD

Véhicule sur pont élévateur .

Débrancher le connecteur du feu arrière de brouillard .

Brancher le connecteur (10) du faisceau attelage sur le feu de brouillard .

Brancher le connecteur (41) du faisceau véhicule avec le connecteur (9) du faisceau attelage caravane .

Clipper le connecteur (9) dans l'emplacement prévu (G) .

2 - 7 - PASSAGE DE LA PARTIE (C) DU FAISCEAU DANS LA CHAUSSETTE D'ÉTANCHÉITÉ

Adapter le diamètre de la chaussette d'étanchéité (16) au diamètre du faisceau (C) .

Engager la chaussette d'étanchéité (16) sur le faisceau attelage (C) .

2 - 8 - BRANCHEMENT DE LA PARTIE (C) DU FAISCEAU

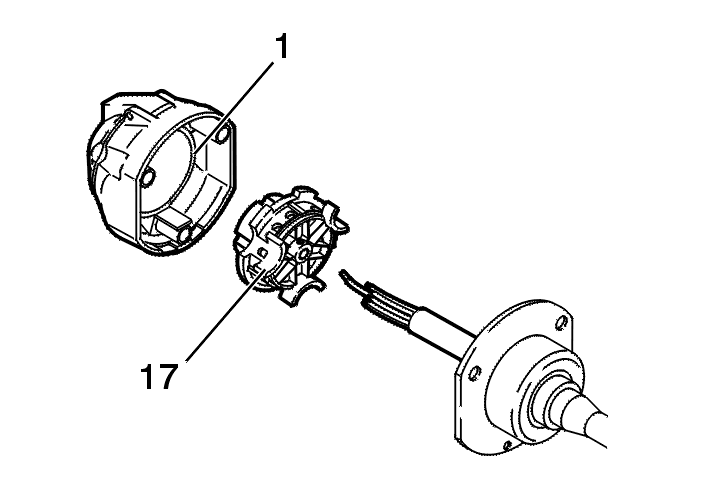

Déclipper la prise (17) du socle (1) .

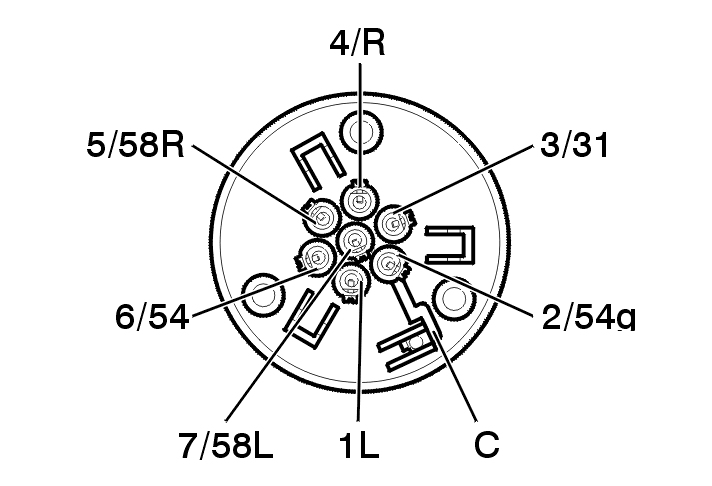

Prise 7 voies :

• cosse n° 1L : fil jaune pour clignotant gauche
• cosse n° 2/54g : fil orange pour arrivée feu de brouillard
• cosse n° 3/31 : fil vert-jaune de 1 mm2 pour masse
• cosse n° 4/R : fil bleu pour clignotant droit
• cosse n° 5/58R : fil beige pour veilleuse droite
• cosse n° 6/54 : fil violet pour stop
• cosse n° 7/58L : fil noir pour veilleuse gauche
• cosse n° C : fil gris pour retour feu de brouillard

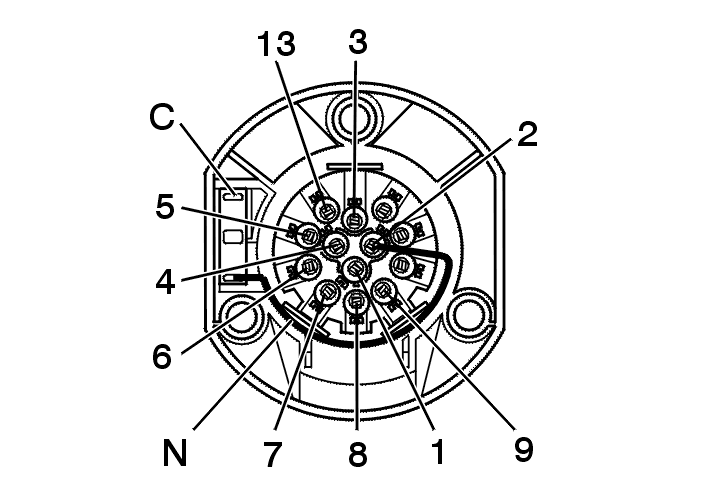

Prise 13 voies :

• cosse n° 1 : fil jaune pour clignotant gauche
• cosse n° 2 : fil orange pour arrivée feu de brouillard
• cosse n° 3 : fil vert-jaune de 1 mm2 pour masse
• cosse n° 4 : fil bleu pour clignotant droit
• cosse n° 5 : fil beige pour veilleuse droite
• cosse n° 6 : fil violet pour stop
• cosse n° 7 : fil noir pour veilleuse gauche
• cosse n° 8 : fil blanc pour feu de recul
• cosse n° 9 : fil rouge pour alimentation en + permanent
• cosse n° 13 : fil vert-jaune de 3 mm2 pour masse
• cosse n° C : fil gris pour retour feu de brouillard

Brancher le fil (N) sur la cosse n° 2 .

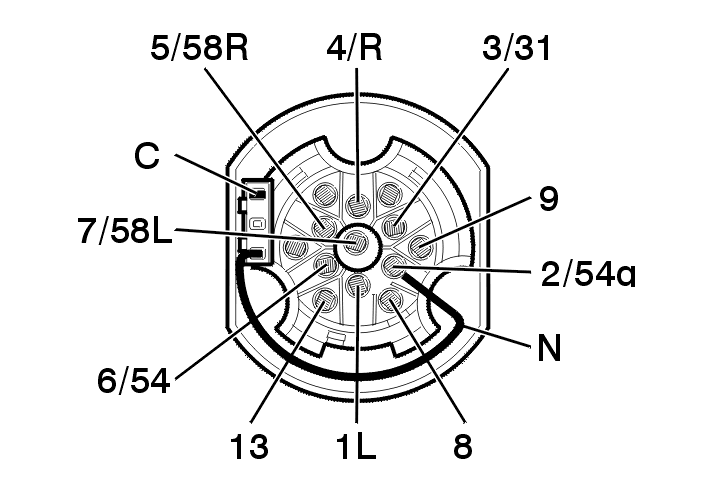

Prise 7 / 13 voies :

• cosse n° 1L : fil jaune pour clignotant gauche
• cosse n° 2/54g : fil orange pour arrivée feu de brouillard
• cosse n° 3/31 : fil vert-jaune de 1 mm2 pour masse
• cosse n° 4/R : fil bleu pour clignotant droit
• cosse n° 5/58R : fil beige pour veilleuse droite
• cosse n° 6/54 : fil violet pour stop
• cosse n° 7/58L : fil noir pour veilleuse gauche
• cosse n° 8 : fil blanc pour feu de recul
• cosse n° 9 : fil rouge pour alimentation en + permanent
• cosse n° 13 : fil vert-jaune de 3 mm2 pour masse
• cosse n° C : fil gris pour retour feu de brouillard

Brancher le fil (N) sur la cosse n° 2/54g .

2 - 9 - FIXATION DE LA PRISE SUR L'ATTELAGE

Clipper la prise (17) sur le socle (1) .

Fixer l'ensemble socle, prise et chaussette sur la cadre de l'attelage avec les fixations (13) - (14) - (15) .

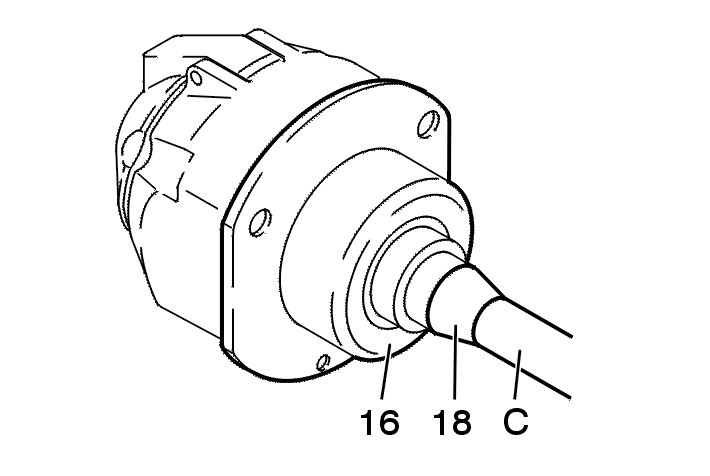

Étanchéifier la liaison faisceau attelage caravane (C) avec la chaussette d'étanchéité (16) de la prise avec les pavés de mastic (18) .

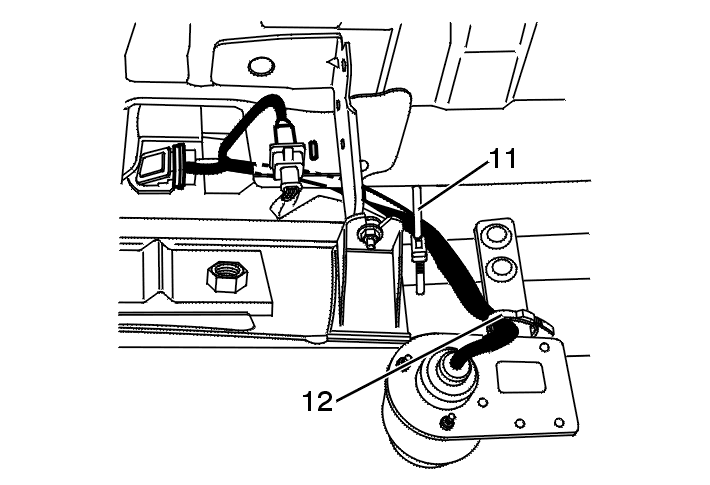

Brider le faisceau attelage caravane le long de l'attelage jusqu'à la prise avec les lanières plastiques (11) - (12) .

Rebrancher la borne + de la batterie .

Rebrancher :

• le connecteur (4) du faisceau attelage avec l'éclaireur de coffre
• le connecteur du support (30)

Rebrancher le connecteur (4) du faisceau attelage avec l'éclaireur de coffre et le connecteur du support (30) .

S'assurer du bon fonctionnement des feux arrière du véhicule et de la prise caravane avant d'effectuer le remontage des garnitures de coffre .
