C7AP0MV1 - 206
POSE BARRES DE TOIT
1 - SÉCURITÉ
Ces barres ont été conçues pour être placées à un endroit précis du véhicule; la fixation sur le véhicule n'est plus garantie si le positionnement est différent de celui indiqué sur cette notice .
Les vis de fixation doivent être impérativement resserrées, les sangles d'arrimage vérifiées, après quelques km de roulage .
L'arrimage des bagages avec des liens élastiques (sandow, tendeurs, etc.) est interdit, sangles conseillées .
Les pattes métalliques de fixation ont reçu un traitement spécial anti-agression de la peinture de votre véhicule ; ce traitement a fait l'objet de recherches approfondies .
N'intercaler aucune garniture supplémentaire (caoutchouc, plastique ou autre) entre la patte de fixation et la carrosserie, la bonne tenue des barres ne serait pas assurée .
Tenir compte du nouveau comportement du véhicule (vent latéral, virage et freinage) lorsque les barres sont chargées .
Le non respect de cette notice d'utilisation dégage la responsabilité du constructeur .
ATTENTION : ces barres sont prévues pour porter 50 kg répartis .
2 - PRÉSENTATION DES JEUX DE BARRES

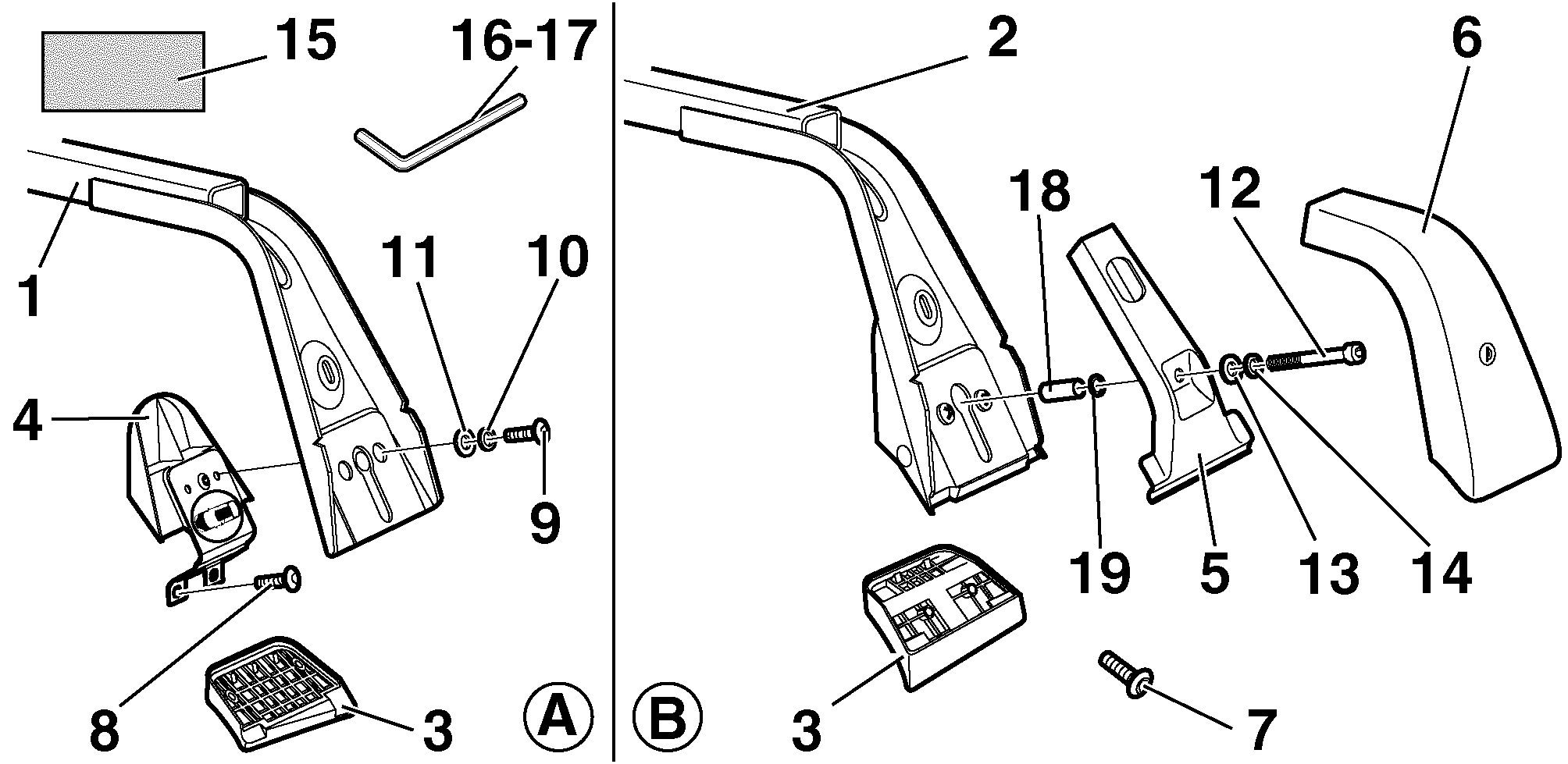

2 - 1 - COMPOSITION DU JEU DE BARRES 3 PORTES (RÉFÉRENCE P.R 9616.L2)
(A) Barre avant .
(B) Barre arrière .
| désignation | repère | coefficient | couple de serrage : m.daN |
|---|---|---|---|
| barre avant équipée | 1 | 1 | |
| barre arrière équipée | 2 | 1 | |
| patin caoutchouc | 3 | 4 | |
| tirants avec support patin | 4 | 2 | |
| tirants | 5 | 2 | |
| enjoliveur plastique | 6 | 4 | |
| vis autotaraudeuse | 7 | 1 | |
| vis M6 x 12 | 8 | 4 | |
| vis M6 x 20 | 9 | 4 | |
| rondelle Grower diamètre extérieur 11 mm | 10 | 4 | |
| rondelle plate diamètre extérieur 12 mm | 11 | 4 | |
| vis M8 x 60 | 12 | 2 | |
| rondelle plate ø 16 | 13 | 2 | |
| rondelle élastique diamètre extérieur 14 mm | 14 | 2 | |
| film anti-abrasion 80 x 130 | 15 | 2 | |
| clé 6 pans (pour vis: (8)-(9)) | 16 | 1 | |
| clé 6 pans (pour vis: (12)) | 17 | 1 | |
| entretoise (longueur (L) = 27,5 mm) | 18 | 2 | |
| rondelle plate diamètre extérieur 21 mm | 19 | 2 | |
| notice de montage | 1 | ||
| jeu de 2 clés | 1 |

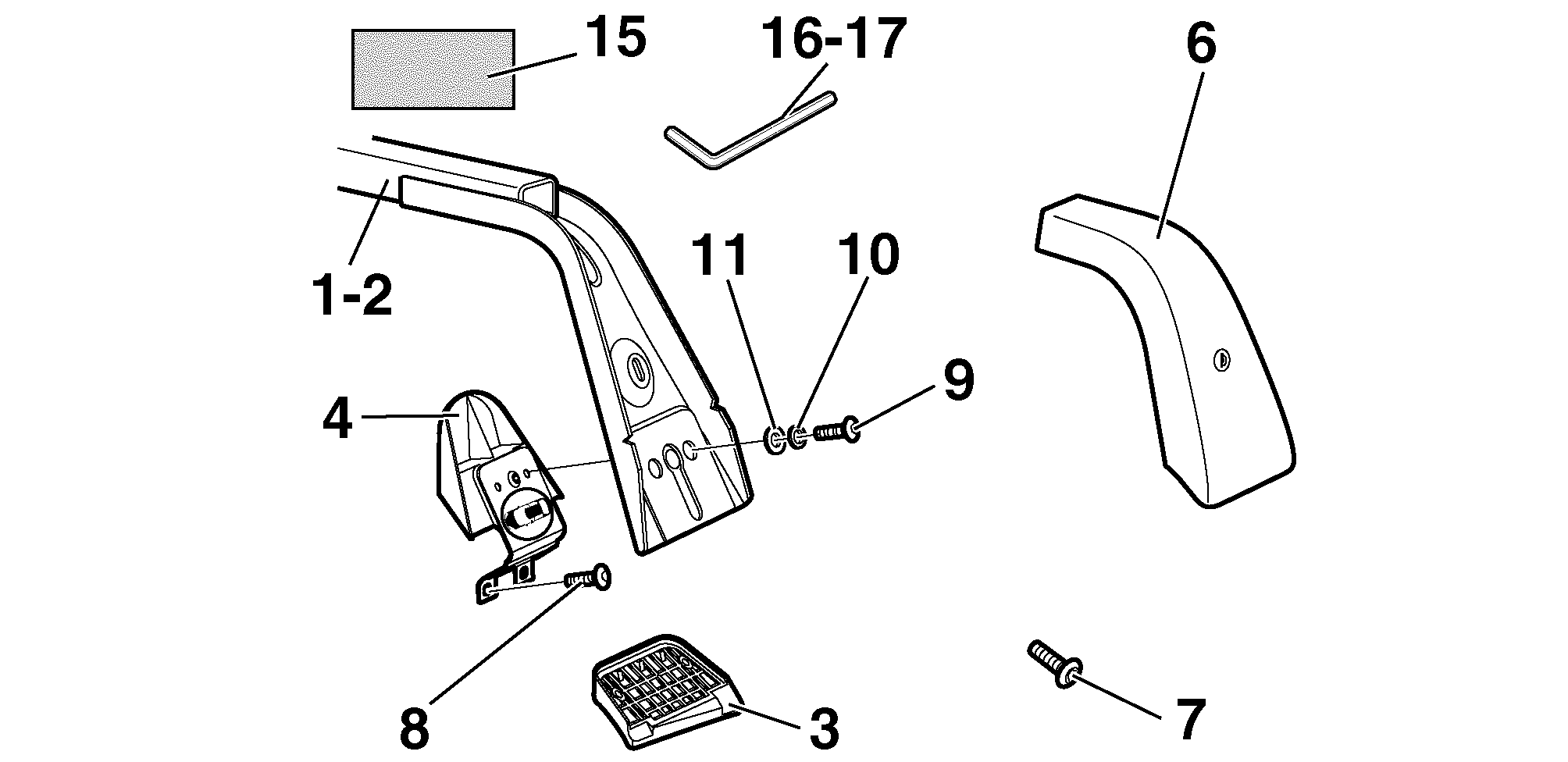

2 - 2 - COMPOSITION DU JEU DE BARRES 5 PORTES (RÉFÉRENCE P.R 9616.L3)
| désignation | repère | coefficient | couple de serrage : m.daN |
|---|---|---|---|
| barre avant équipée | 1 | 1 | |
| barre arrière équipée | 2 | 1 | |
| patin caoutchouc | 3 | 4 | |
| tirants avec support patin | 4 | 4 | |
| enjoliveur plastique | 6 | 4 | |
| vis autotaraudeuse | 7 | 1 | |
| vis M6 x 12 | 8 | 8 | |
| vis M6 x 20 | 9 | 8 | |
| rondelle Grower diamètre extérieur 11 mm | 10 | 8 | |
| rondelle plate diamètre extérieur 12 mm | 11 | 8 | |
| film anti-abrasion 80 x 130 | 15 | 4 | |
| clé 6 pans (pour vis: (8)-(9)) | 16 | 1 | |
| notice de montage | 1 | ||
| jeu de 2 clés | 1 |
2 - 3 - IDENTIFICATION DES COMPOSANTS DES BARRES DE TOIT

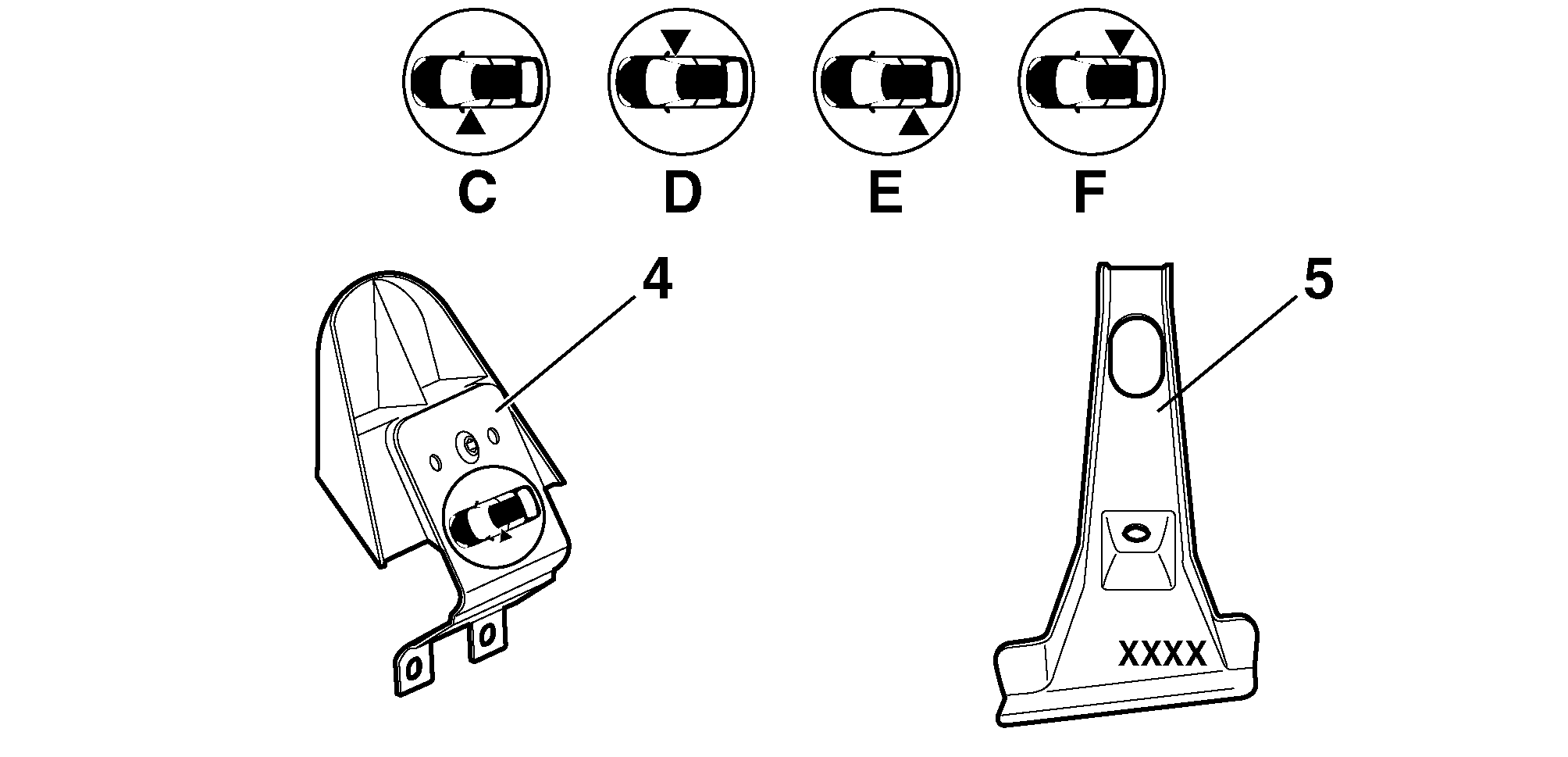

Identification des tirants pour barres 3 portes :
La position des tirants (5) sur le véhicule est déterminée par le n° gravé sur sa face interne en XXXX .
Identification des tirants pour barres 5 portes :

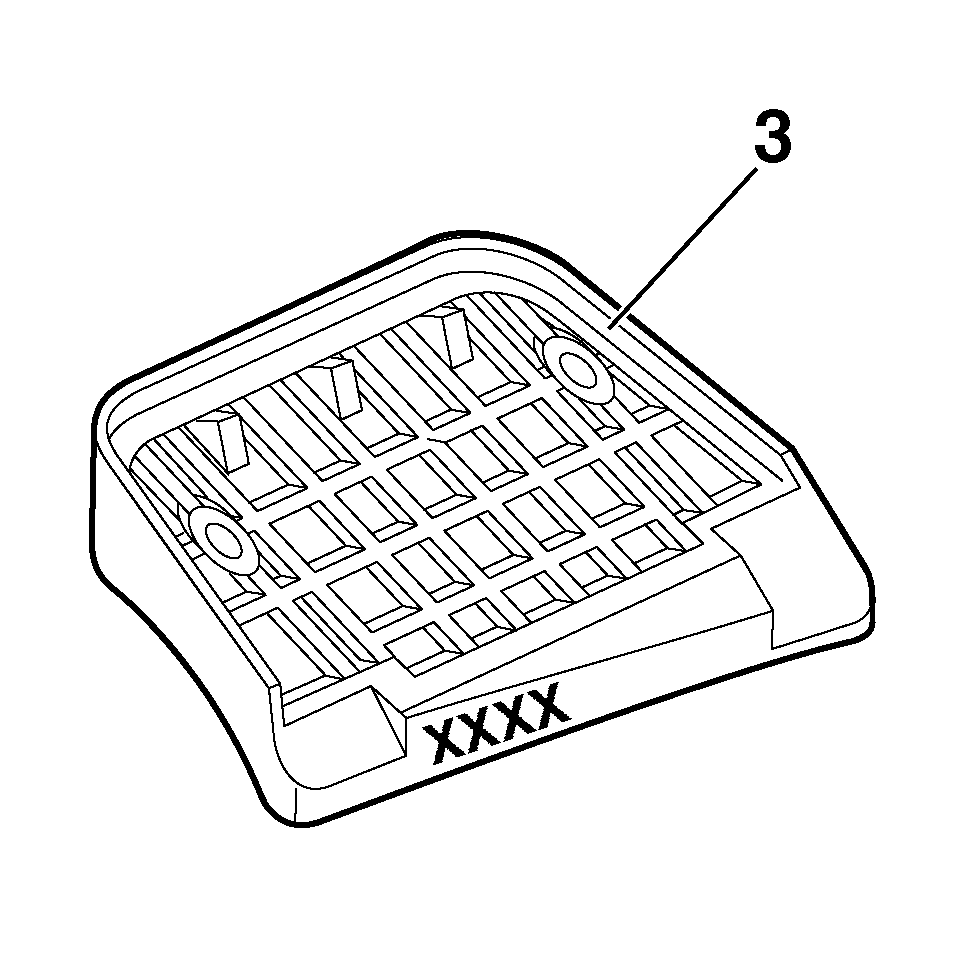

Identification des patins caoutchouc (Repère 3) .
XXXX : Numéro à 4 chiffres gravés .

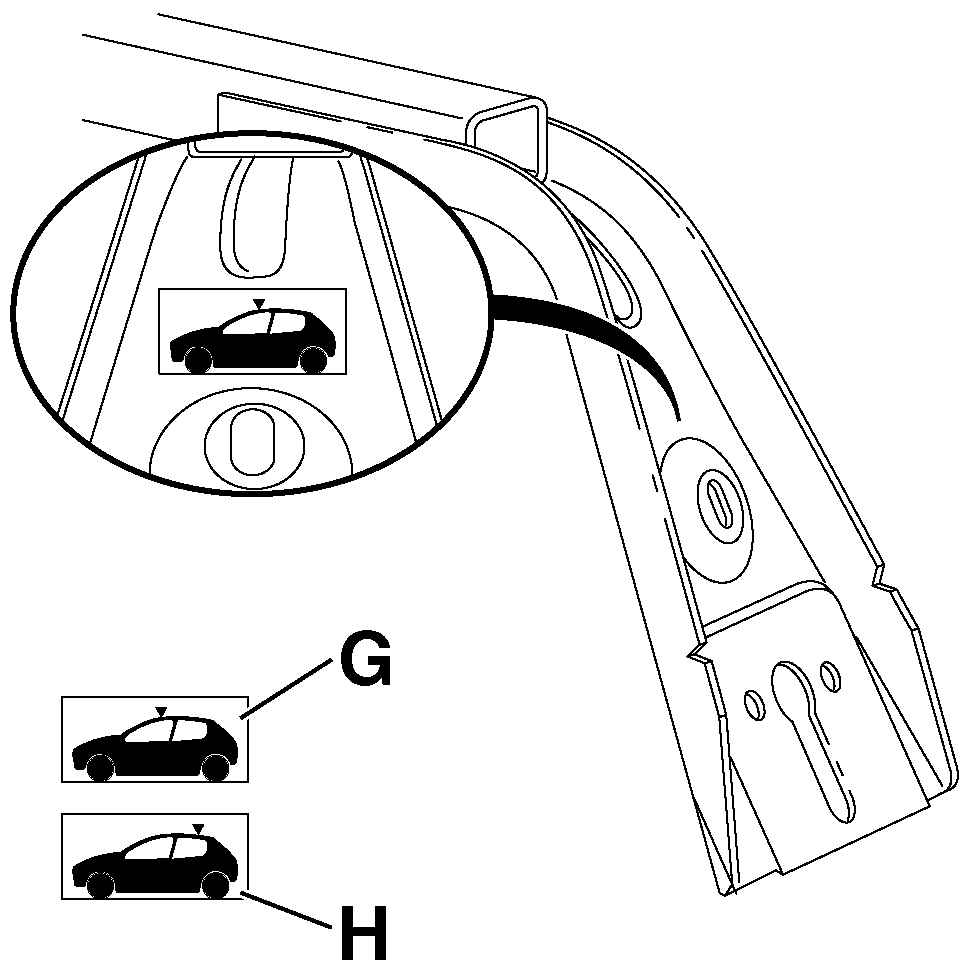

Identification des barres de toit .
(G) Gravure pour barre de toit avant .
(H) Gravure pour barre de toit arrière .

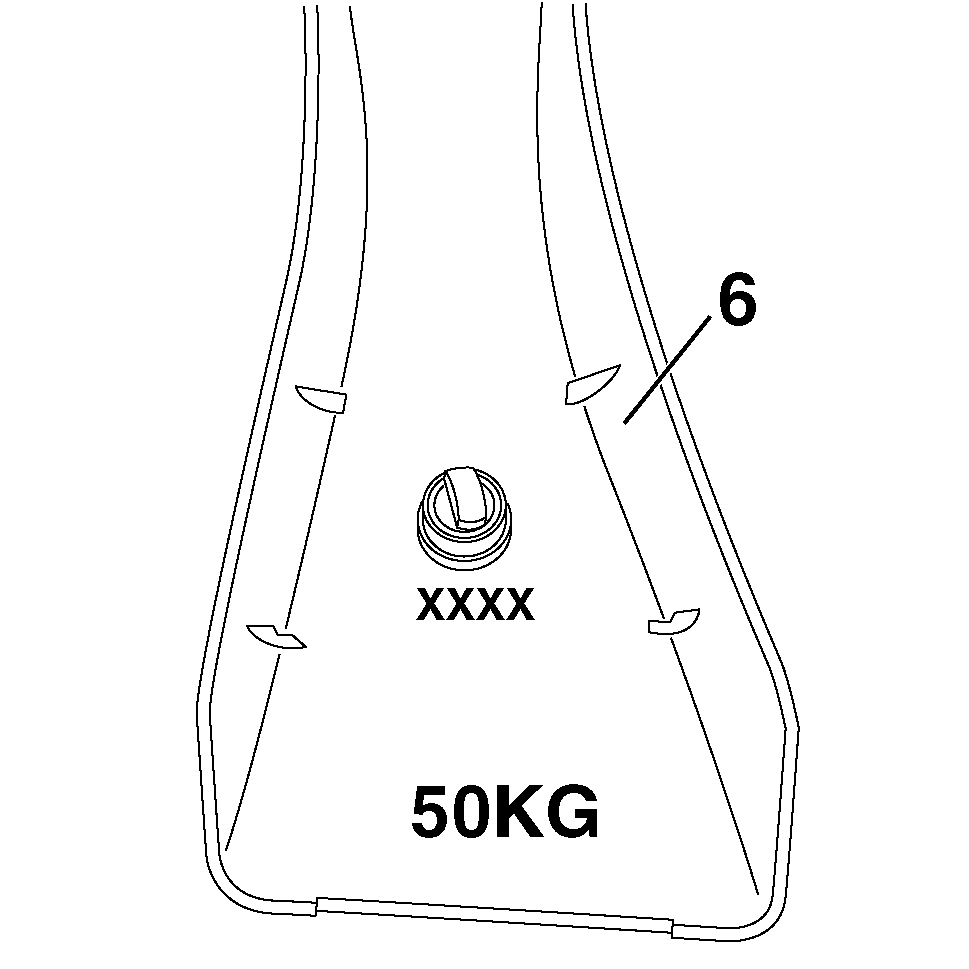

Identification des enjoliveurs plastiques (Repère 6) .
La position de l'enjoliveur (6) sur le véhicule est déterminée par le numéro gravé sur sa face interne (XXXX) :
3 - PRÉPARATION
3 - 1 - PRÉPARATION DU VÉHICULE
Ouvrir les portes avant et arrière .

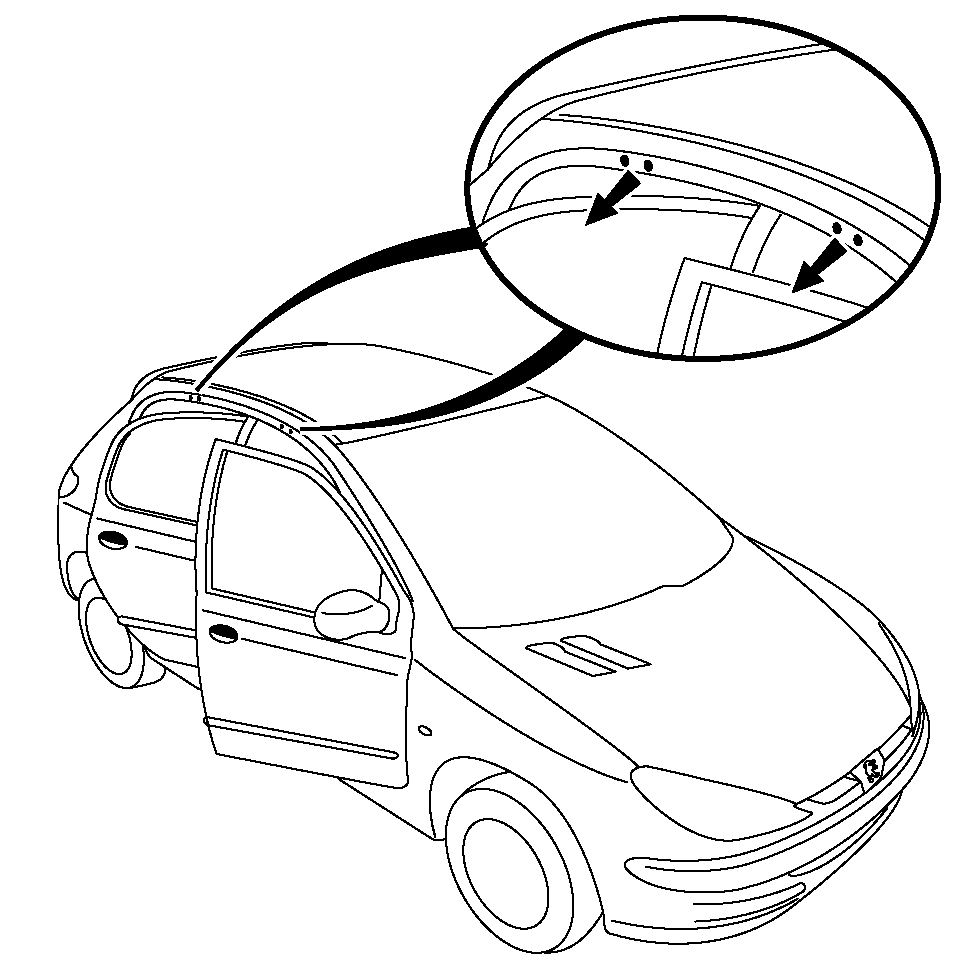

Déposer les pastilles adhésives noires qui masquent les points de fixation des barres de toit sans rayer la peinture .

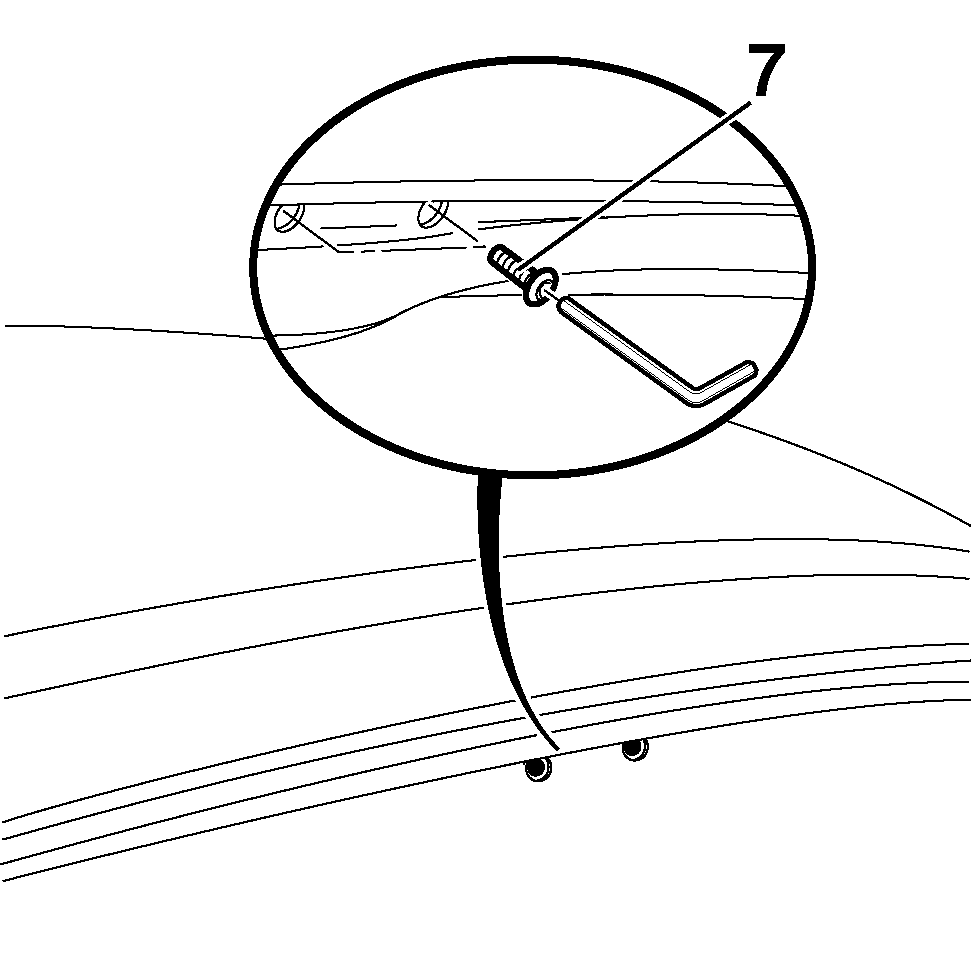

Utiliser la vis taraudeuse (7) pour chasser la peinture logée dans les taraudages .
Nettoyer le pavillon du véhicule .
3 - 2 - PRÉPARATION DES TIRANTS (4) ET DES PATINS D'APPUI (3)

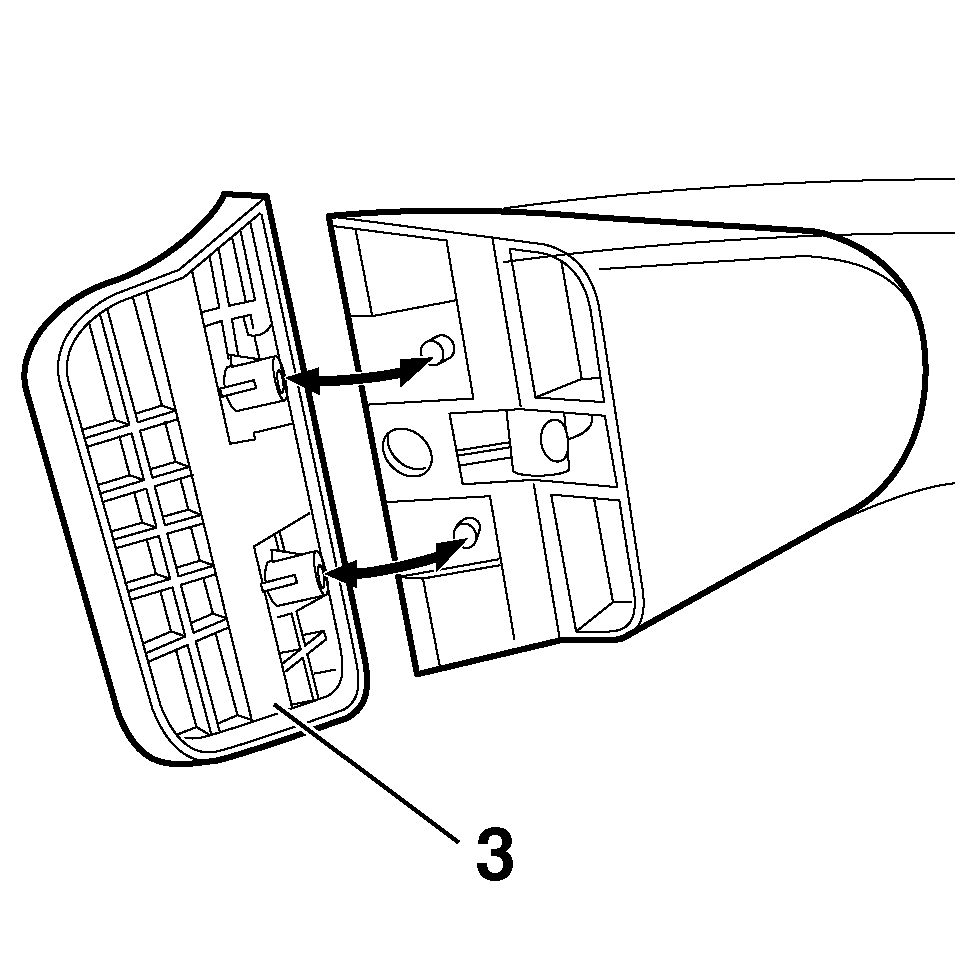

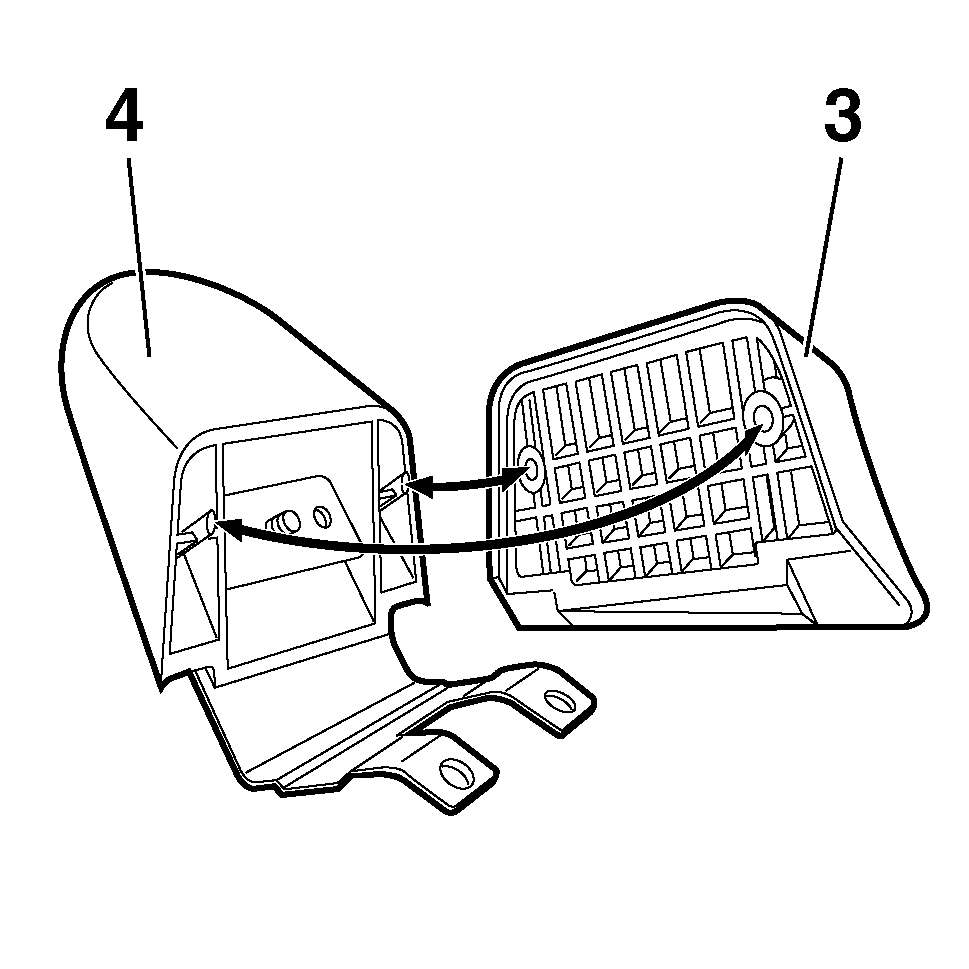

Assembler les tirants (4) et les patins (3) en respectant les consignes suivantes .
Pour 206 - 5 portes (AV/AR) :
Pour 206 - 3 portes (AV) :
Pour 206 - 3 portes (AR) :
3 - 3 - MONTAGE DES BARRES DE TOIT

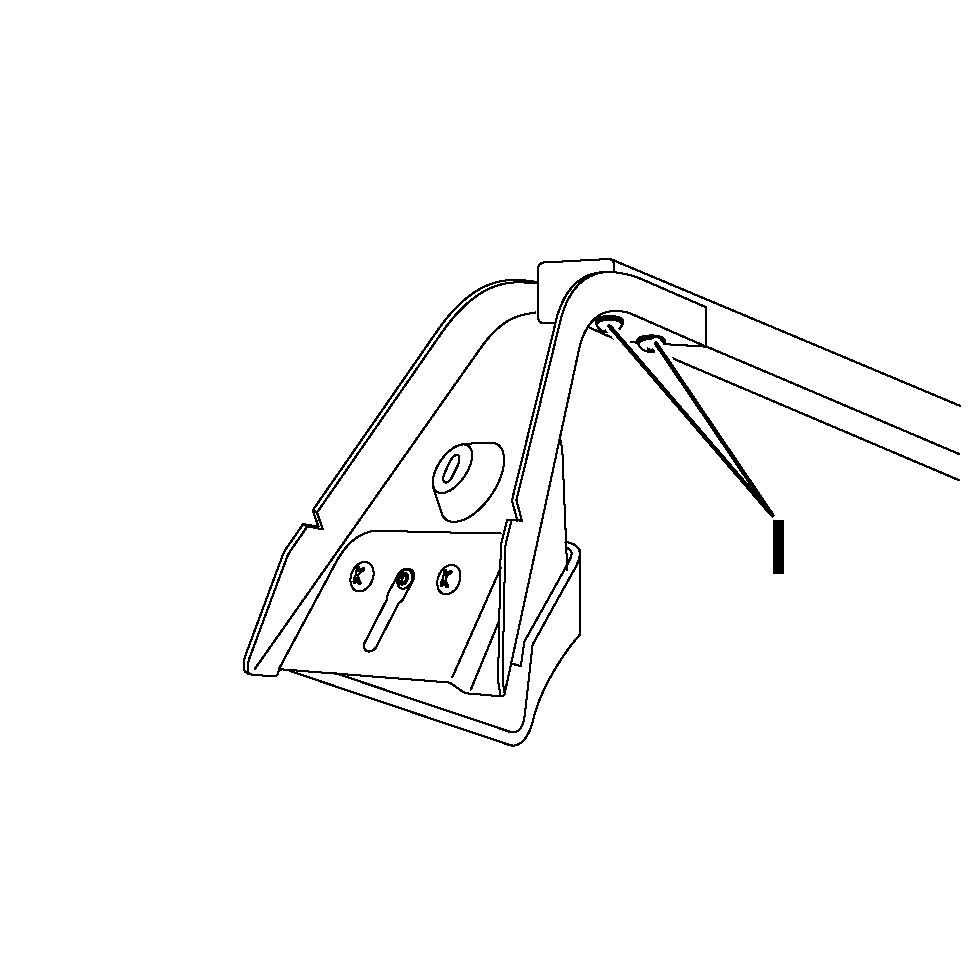

IMPÉRATIF : le réglage des barres de toit étant réalisé chez le fournisseur, les vis de fixation (I) ne doivent jamais être desserrées .

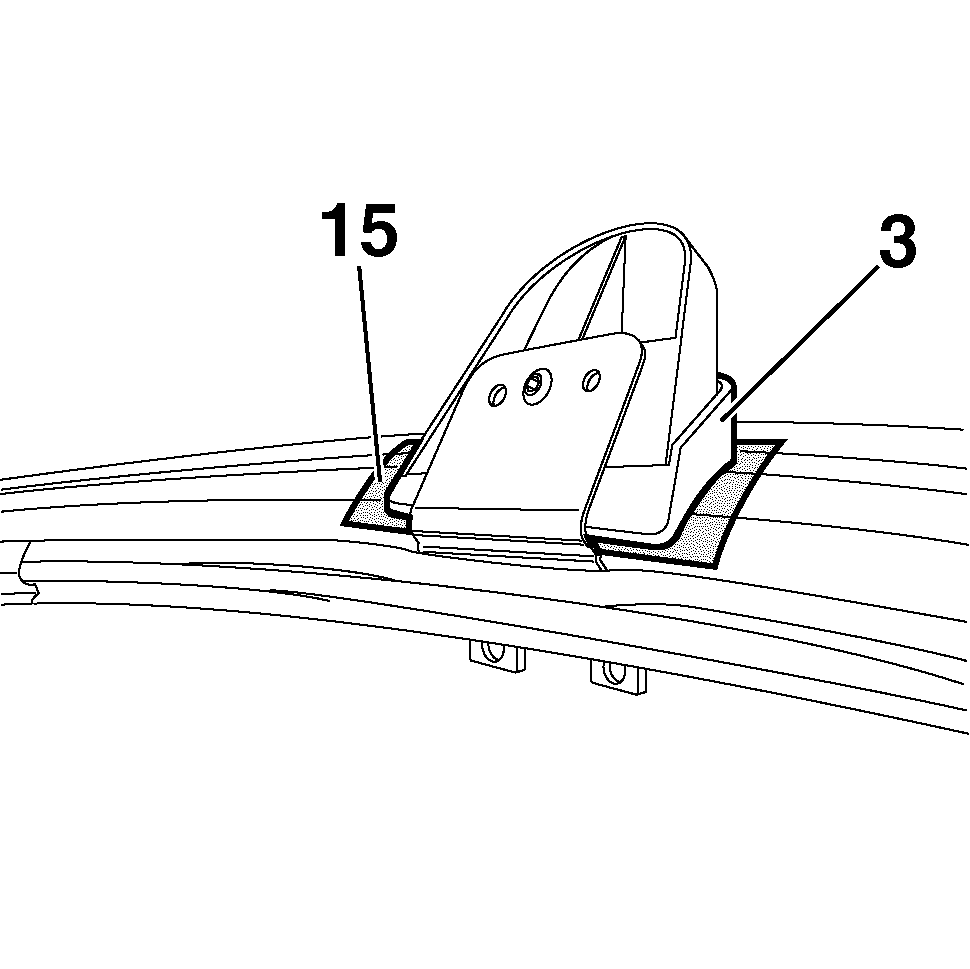

NOTA : dans le cas d'une utilisation permanente du jeu de barres, il sera nécessaire de coller les films anti-abrasion ; pour cela, repérer la zone d'appui des patins (3) sur le pavillon puis coller les films anti-abrasion (15) sur le pavillon de ces zones d'appui .
Pour barre avant 3 portes et barres avant-arrière 5 portes .

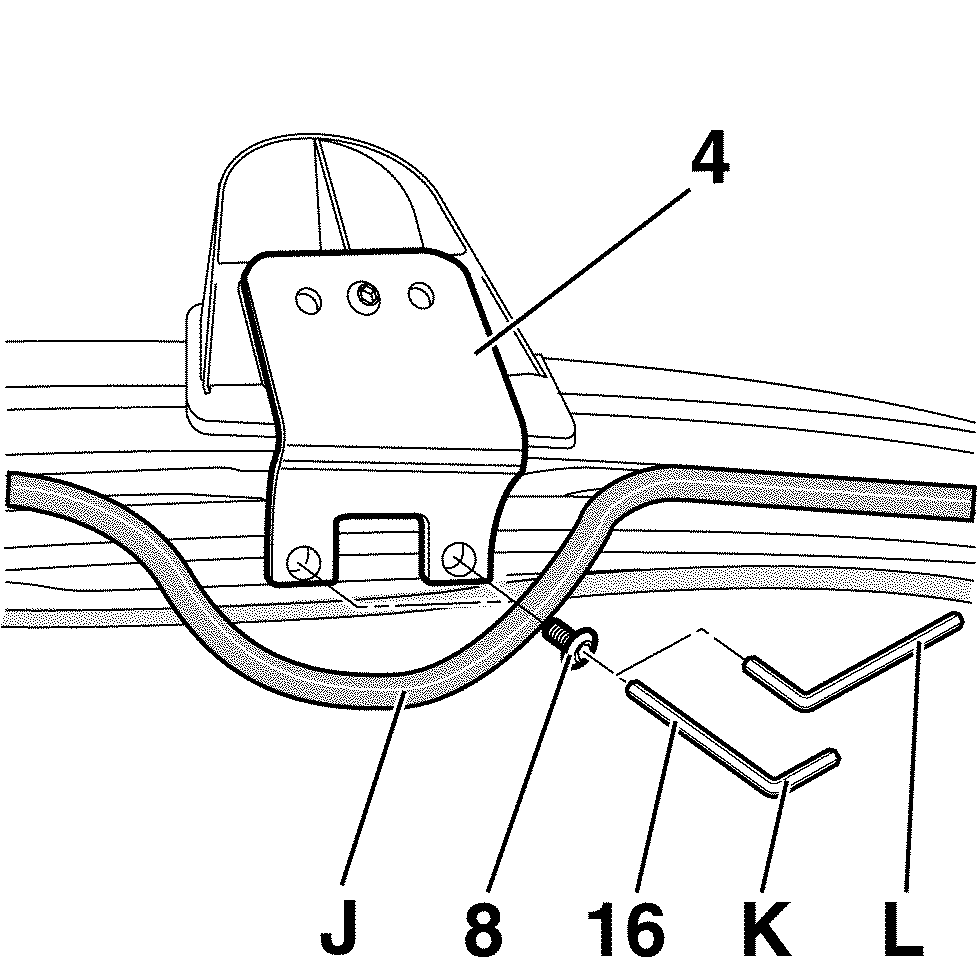

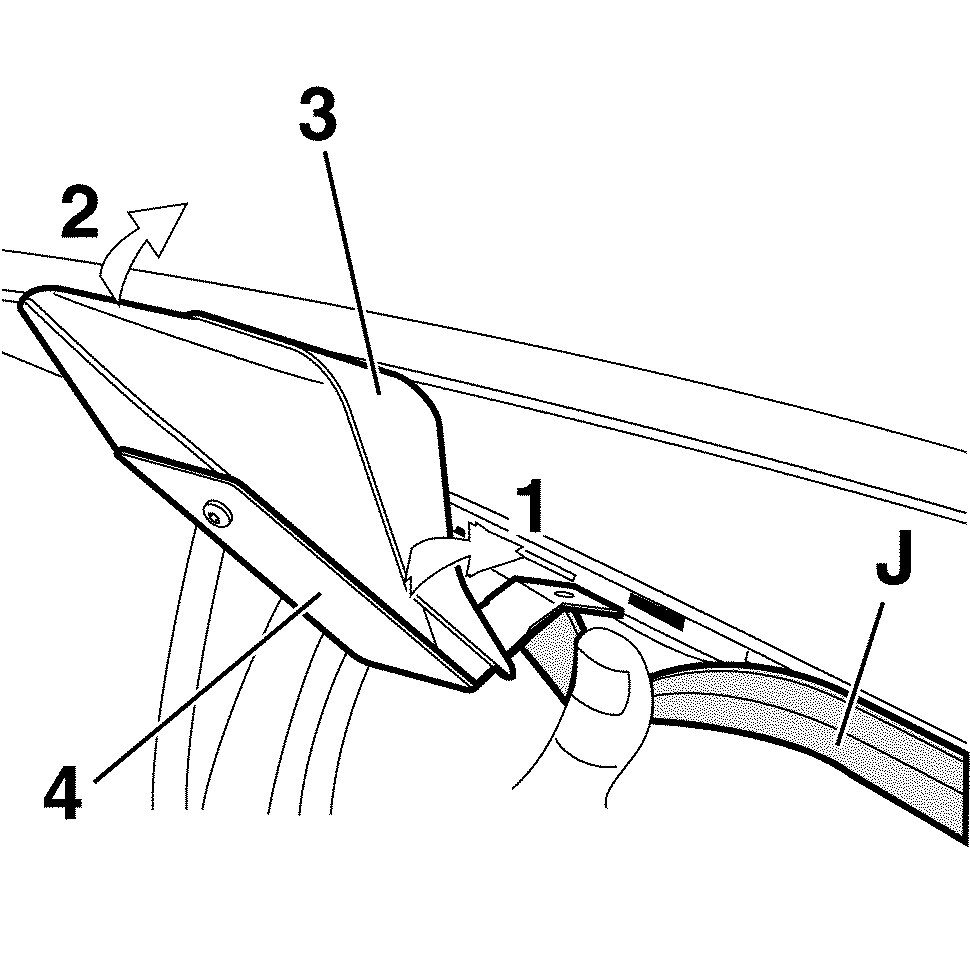

Déposer partiellement le joint jet d'eau (J) .
Engager, suivant la flèche (1), les tirants (4) dans les lumières sous le joint jet d'eau .
Faire pivoter les tirants suivant la flèche (2) pour mettre le patin (3) en appui sur le pavillon .
Fixer les tirants (4) avec les vis (8) en amorçant le serrage avec la clé (16) en position (K) et en bloquant en position (L) .
Reposer correctement le joint (J) .

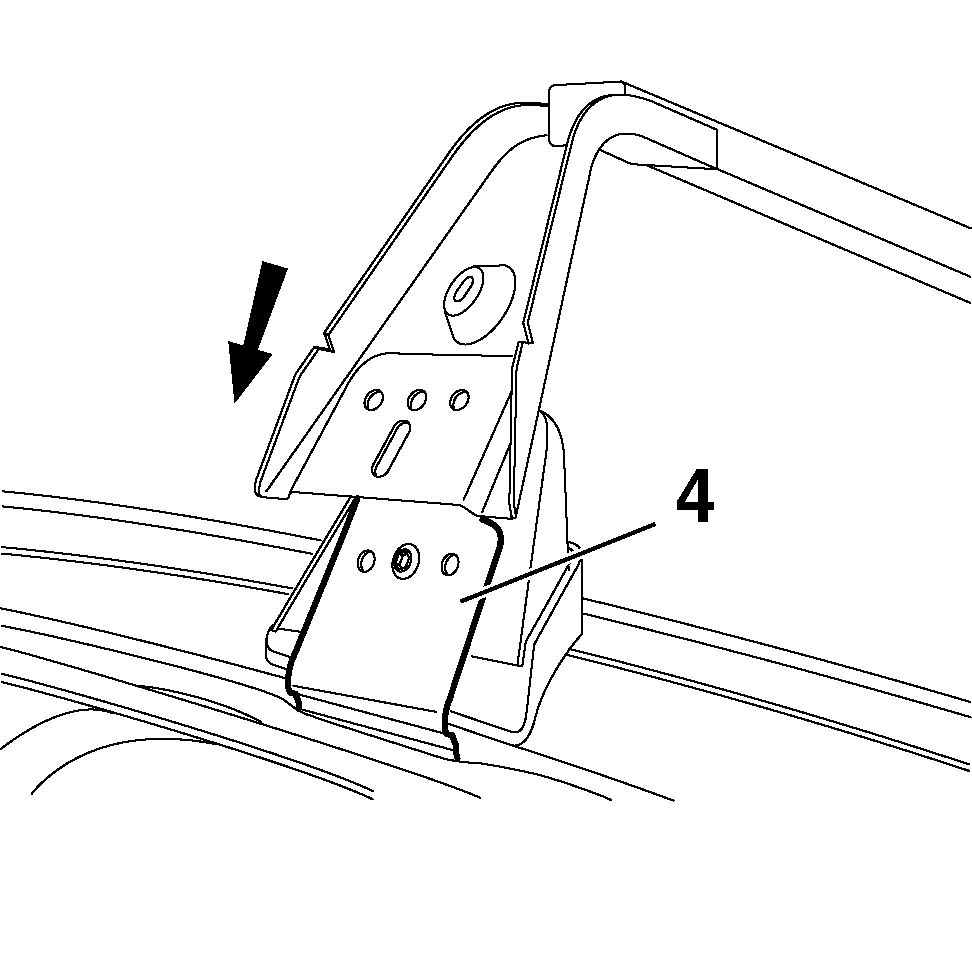

Placer les barres avant ou arrière sur les tirants (4) .

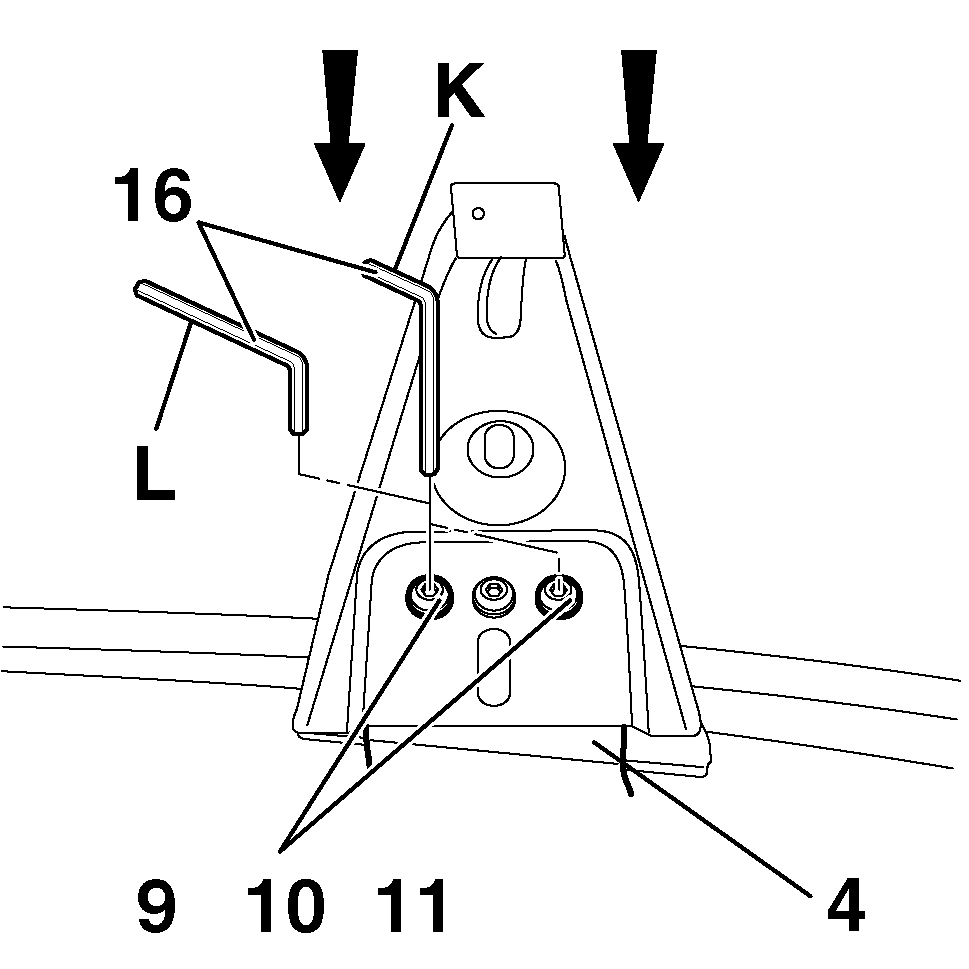

Fixer les barres avant et arrière sur le tirant (4) sur le côté du véhicule avec les fixations (9)-(10)-(11) en amorçant le serrage avec la clé (16) en position (K) et en bloquant en position (L) .
Fixer les barres avant et arrière de l'autre côté du véhicule sur les tirants (4) avec les fixations (9)-(10)-(11) en exerçant une forte pression de haut en bas sur la barre .

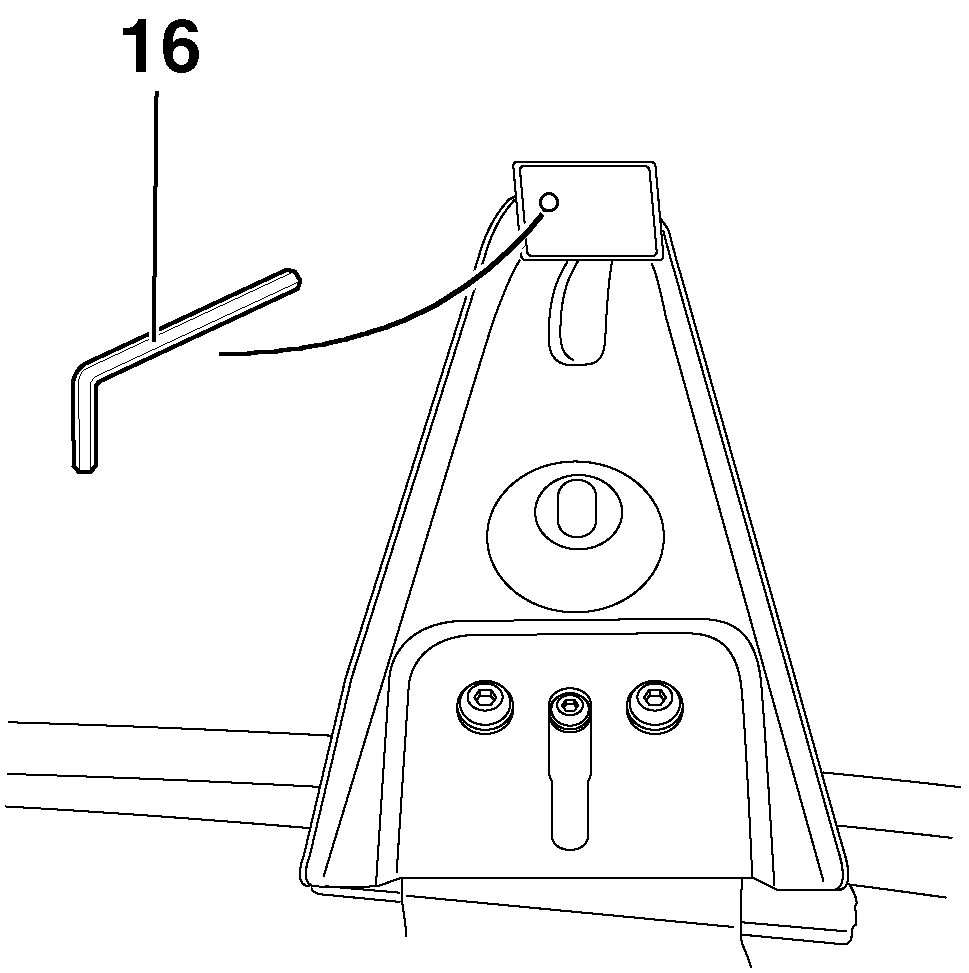

Engager la clé de serrage (16) dans le logement prévu à l'extrémité de la barre .
Pour barre arrière 3 portes .
Poser la barre équipée de ses patins (3) sur le pavillon du véhicule, le patin (3) référence 8213 se posant sur le pavillon côté gauche et le patin 8214 côté droit .

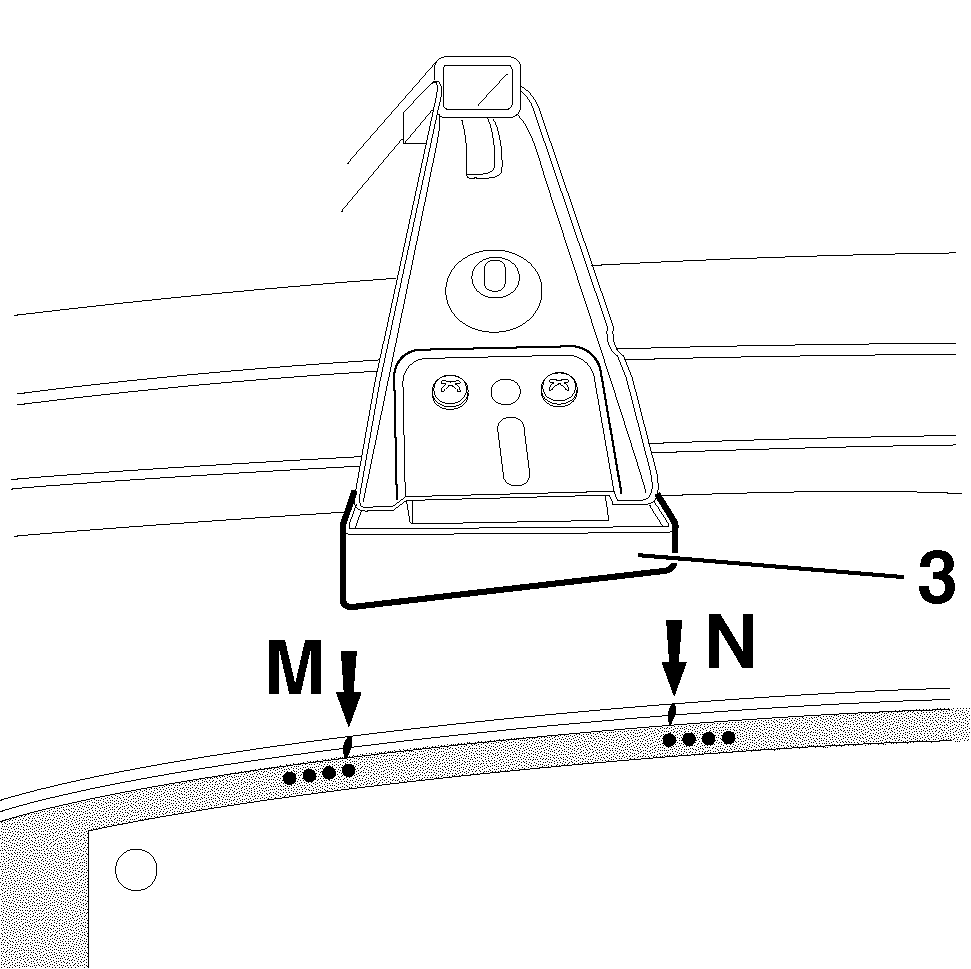

Centrer la barre entre les 2 bossages (M) et (N) du pavillon .
En fonction de l'équipement du véhicule, ouvrir les vitres arrière .

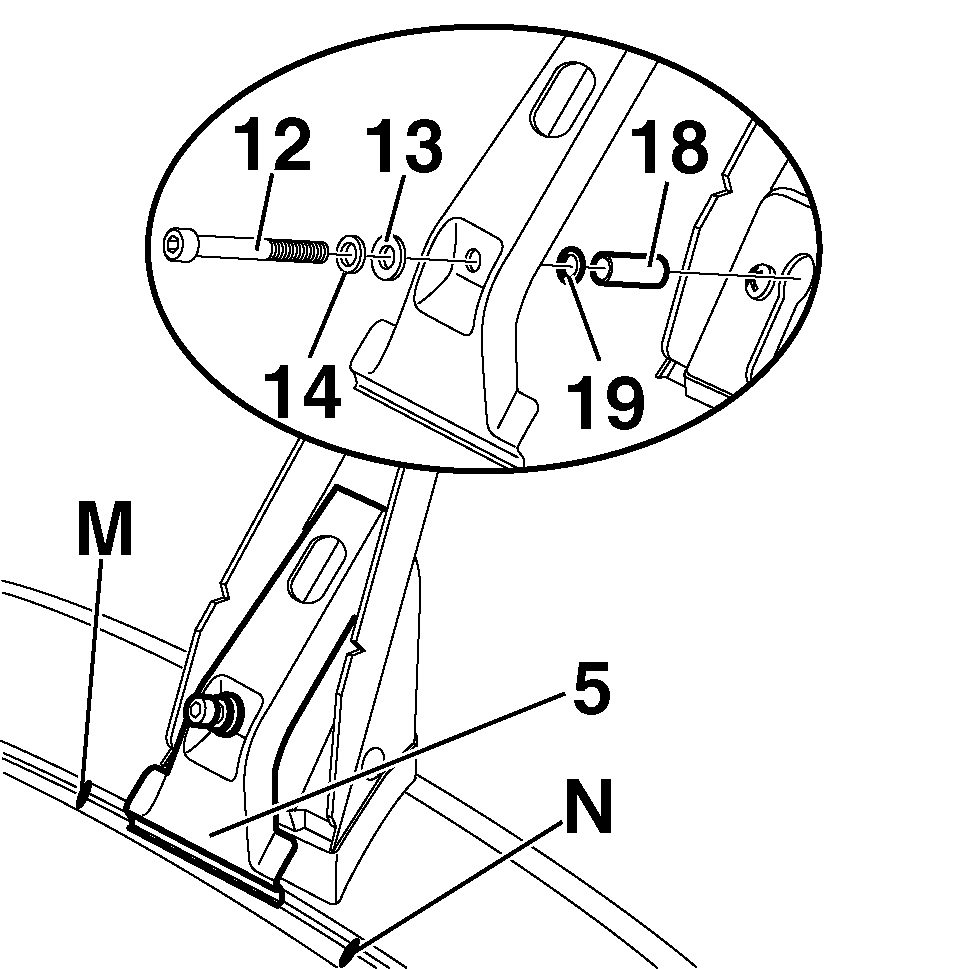

Centrer et engager les tirants (5) entre les 2 bossages (M) et (N) sur le pavillon; les assembler à la barre en engageant les fixations (12)-(13)-(14)-(18)-(19) à la main .
Respecter l'ordre de montage des fixations .
Avant de serrer alternativement jusqu'au blocage les tirants gauche et droit (5) sur la barre de toit avec la clé (17), s'assurer que les tirants sont bien en place entre les 2 bossages .
3 - 4 - MONTAGE DES ENJOLIVEURS

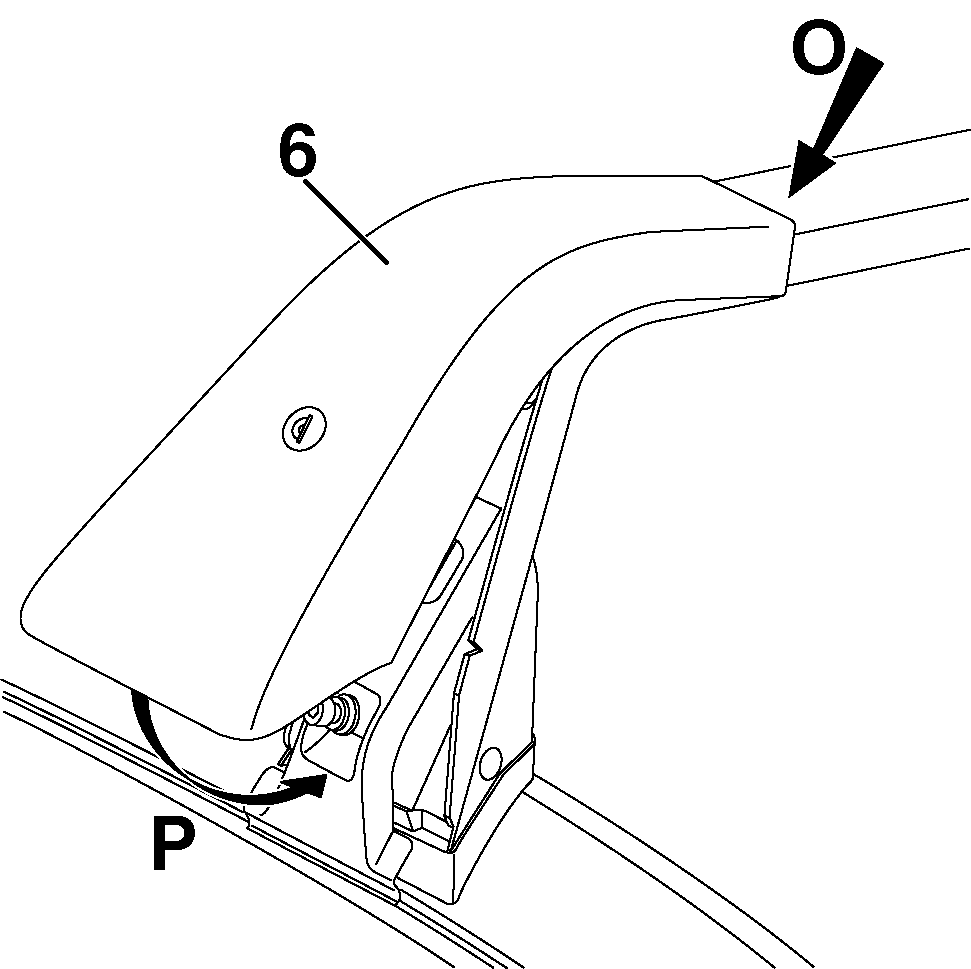

Clipper l'enjoliveur (6) sur la barre de toit en (O) puis le faire pivoter en (P) .
Verrouiller l'enjoliveur avec la clé .
4 - DÉMONTAGE DES BARRES DE TOIT AVANT 3 PORTES ET AVANT ET ARRIÈRE 5 PORTES

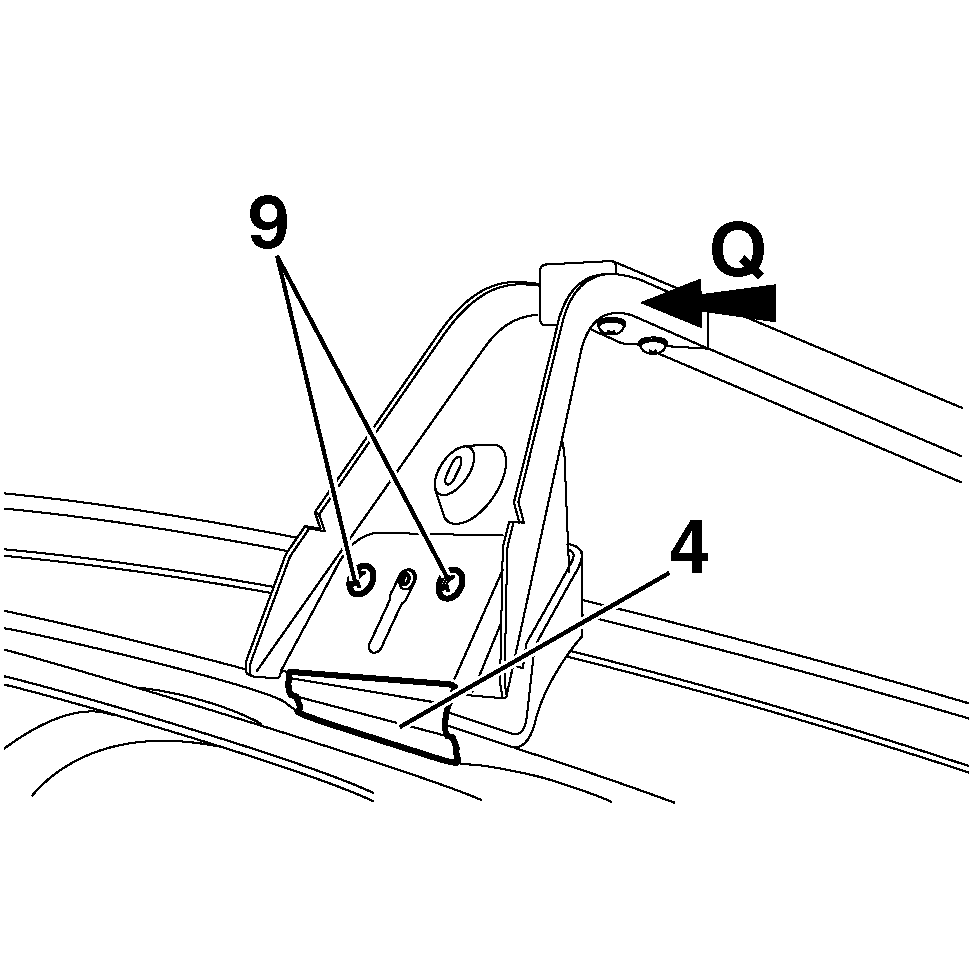

Déposer les vis (9) de fixation des barres sur le tirant (4) (un côté à la fois) puis avec la paume de la main, donner un coup latéral, en (Q), afin de déclipper la crosse du tirant (4) .
Déposer les vis (9) de l'autre côté puis déposer les barres .

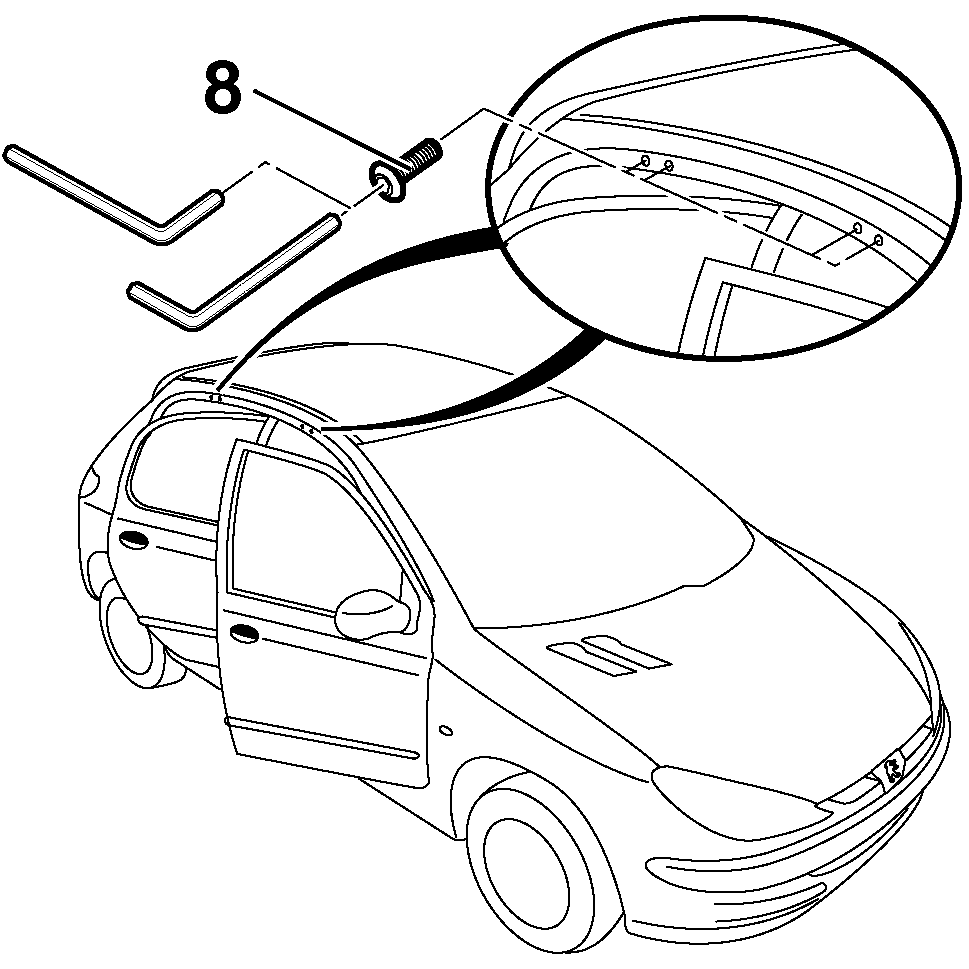

Après le démontage des barres de toit, remettre les vis (8) en place .
5 - REMISE EN CONFORMITÉ DU VÉHICULE

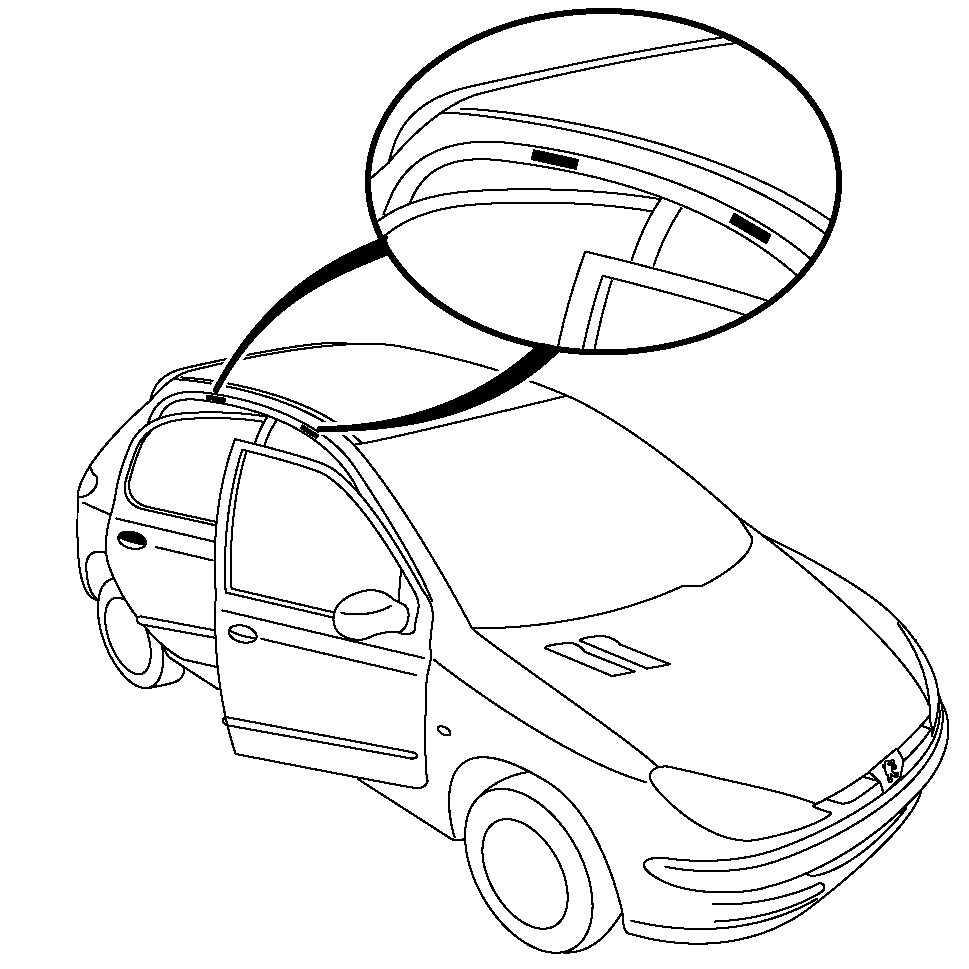

Lors de la revente du véhicule, déposer les vis de fixation des barres de toit et poser un ruban adhésif couvrant les romaines de fixation des barres .
6 - CONSIGNES DE CHARGEMENT
Le chargement doit être uniformément réparti, centre de gravité le plus bas possible .

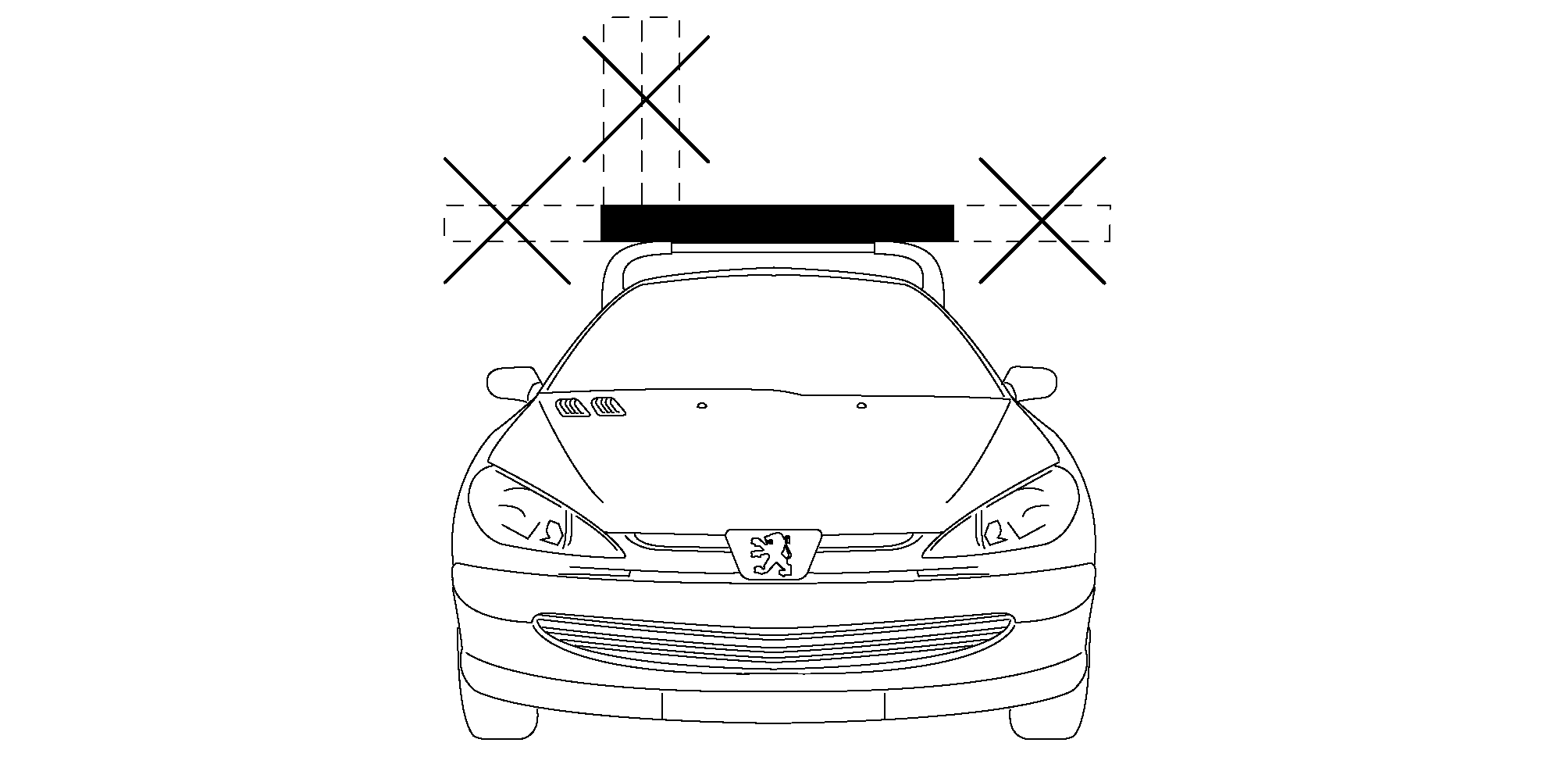

Les bagages ne doivent pas dépasser la surface de chargement .
6 - 1 - EXEMPLE D'ARRIMAGE D'UN CHARGEMENT

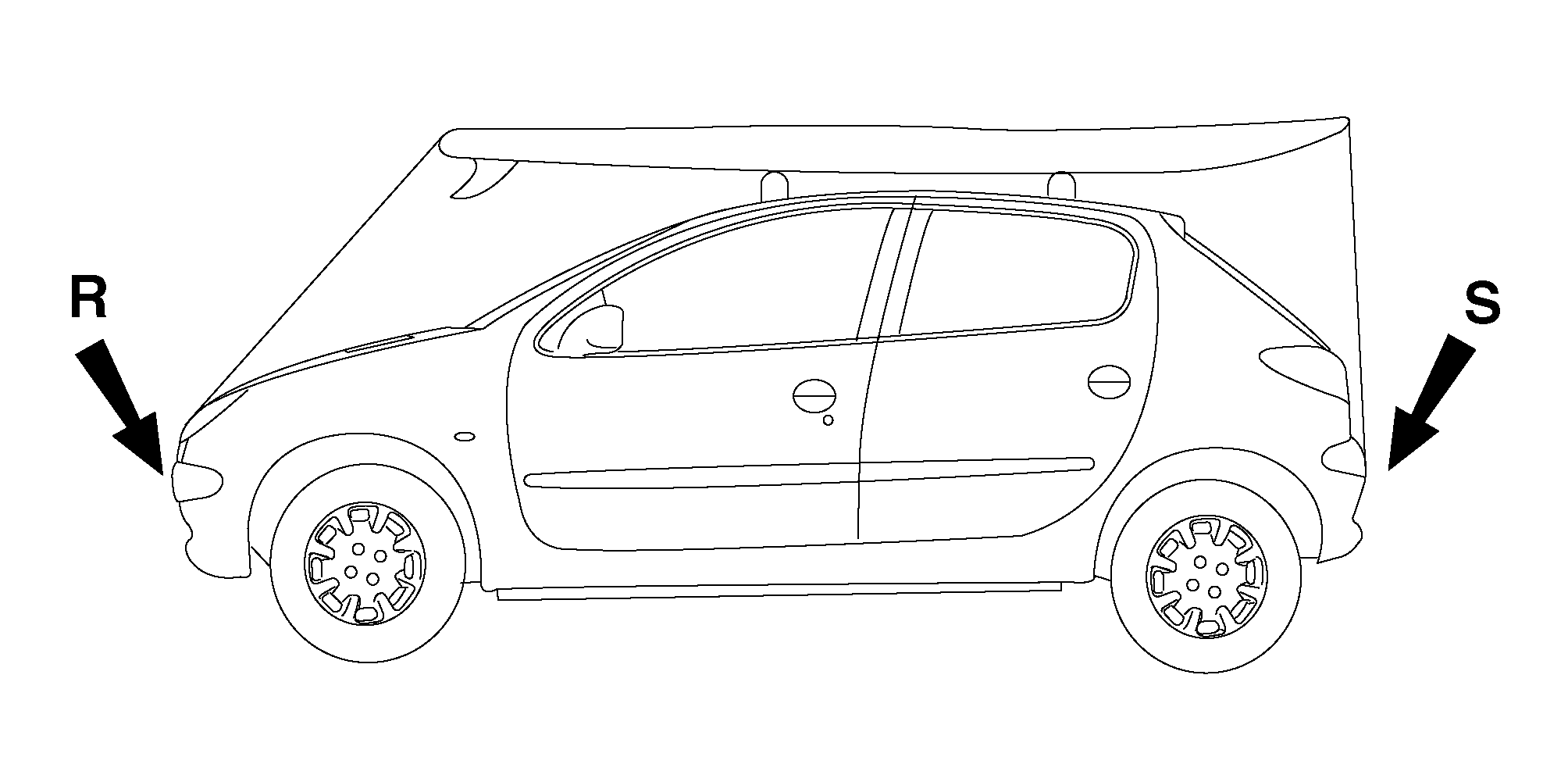

Utiliser les crochets d'arrimage (R) et (S) du véhicule pour fixer les charges longues et réduire la vitesse .
(Notice valable sous réserve d'évolution du produit) .
