C7AP0QV1 - 206

POSE KIT ANTIBROUILLARD RÉFÉRENCE P.R 9682.G3

IMPÉRATIF : le kit antibrouillard référence P.R 9682.G3 doit être monté par un professionnel .

1 - COMPOSITION DU KIT ANTIBROUILLARD

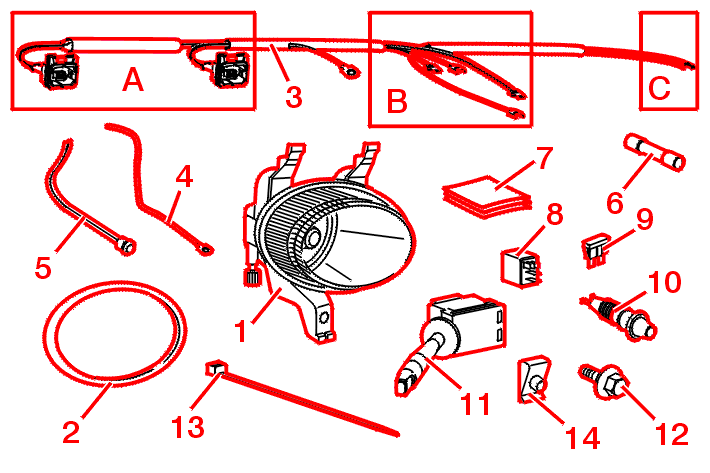

désignation repère coefficient
antibrouillard 1 2
enjoliveur de découpe de pare-chocs 2 2
faisceau antibrouillard 3 1
fil de masse (vert-jaune) 4 1
LED 5 1
manchon RAYCHEM 6 2
bande de mastic 7 1
relais 8 1
fusibles 10 A 9 2
passe-fil 10 1
commutateur éclairage 11 1
vis de fixation : antibrouillard 12 2
collier plastique 200 mm 13 10
écrous cage 14 2

(A) : Partie du faisceau antibrouillard allant aux antibrouillards .

(B) : Partie du faisceau antibrouillard allant à la boîte de servitude moteur .

(C) : Partie du faisceau antibrouillard allant à l'habitacle .

Déposer :

2 - BRANCHEMENT DU FAISCEAU ANTIBROUILLARD SUR LA BOÎTE DE SERVITUDE MOTEUR

Clipper :

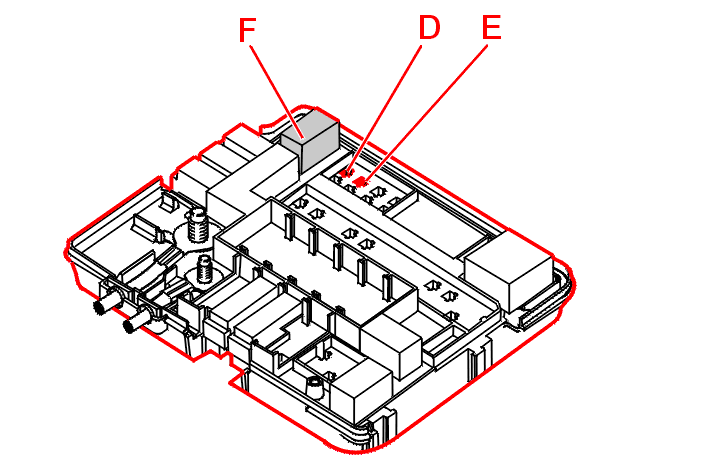

Les repères des alvéoles sont gravés sous la boîte de servitude moteur .

Monter :

Remonter la boîte de servitude moteur .

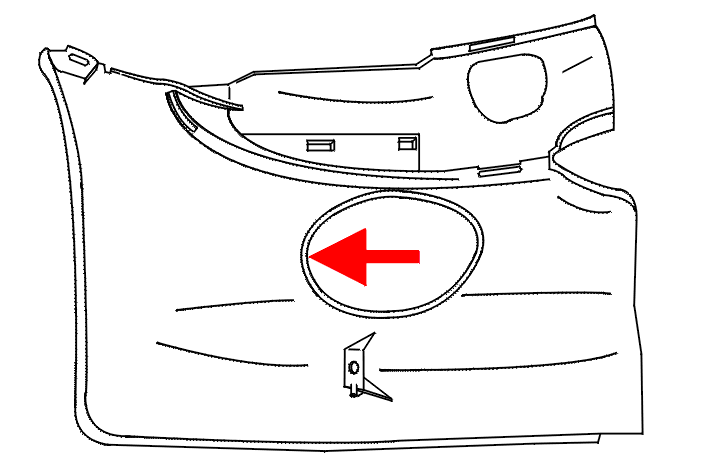

Déposer l'obturateur caoutchouc (G) situé à gauche de la pédale d'embrayage .

À l'aide d'un tournevis, chasser l'opercule plastique du fond du puit pour libérer le passage du tablier .

3 - CHEMINEMENT DU FAISCEAU ANTIBROUILLARD

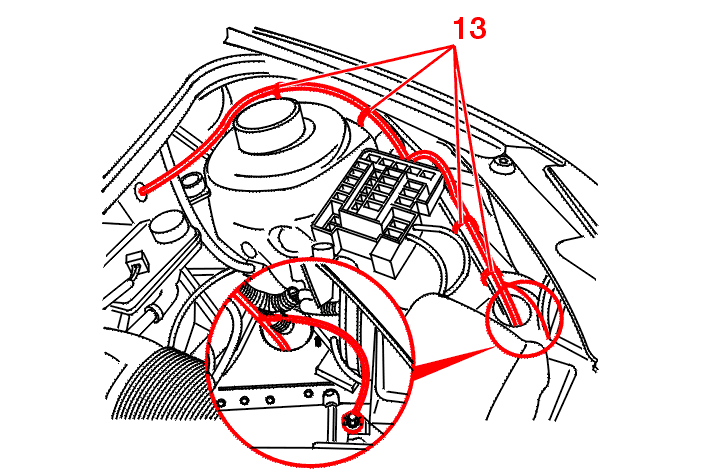

Faire cheminer le faisceau antibrouillard et le brider le long du faisceau d'origine avec les colliers plastiques (13) .

Brancher le fil de masse jaune-vert du faisceau antibrouillard sur la masse véhicule derrière l'optique avant gauche .

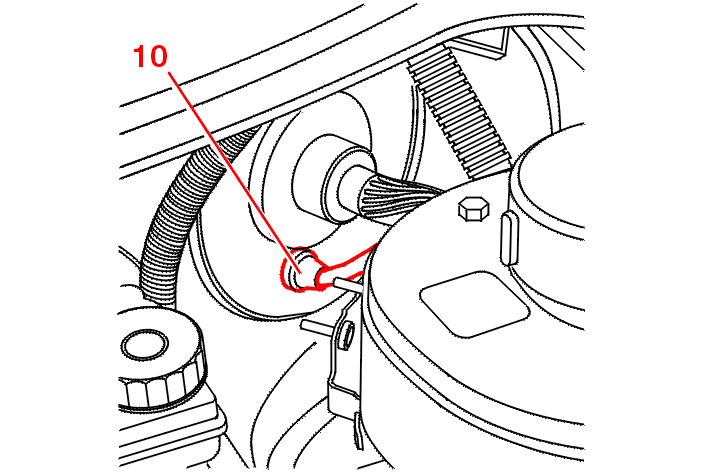

Engager le faisceau équipé du passe-fil (10) à travers le tablier du véhicule afin de déterminer la position du passe-fil sur le faisceau .

4 - RÉALISATION DE L'ÉTANCHÉITÉ

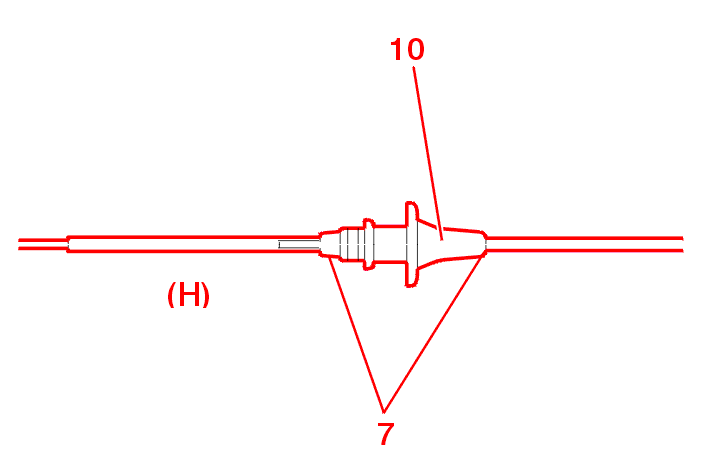

Réaliser l'étanchéité du passe-fil (10) sur le faisceau à l'aide du mastic (7) .

(H) : Vers l'habitacle .

5 - BRANCHEMENT DU FAISCEAU ANTIBROUILLARD SUR LE COMMUTATEUR D'ÉCLAIRAGE

Déposer :

Débrancher les 2 connecteurs du commutateur .

Clipper le fil blanc du faisceau antibrouillard sur le connecteur 10 voies noir en voie 4B .

Rebrancher les 2 connecteurs sur le commutateur d'éclairage (11) puis remonter le commutateur .

5 - 1 - MONTAGE DU TÉMOIN DE FONCTIONNEMENT DES FEUX ANTIBROUILLARD

Véhicule équipé d'un combiné à 3 cadrans .

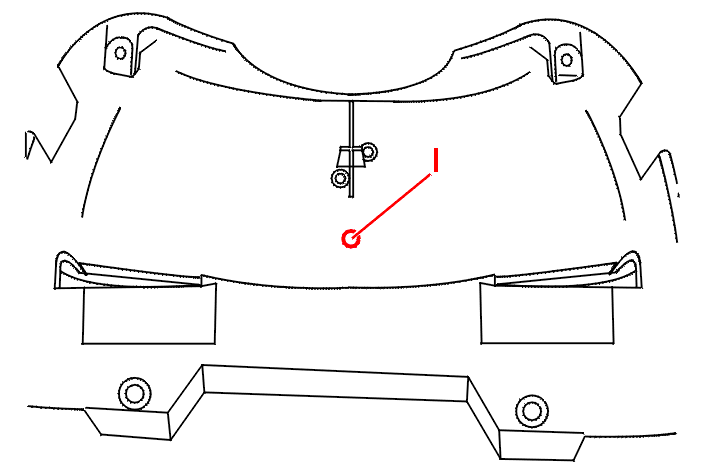

Percer un trou de diamètre 8 mm repéré en (I) dans la coquille supérieure de la colonne de direction .

Clipper la led (5) dans le trou .

Branchement du témoin de fonctionnement des feux antibrouillard :

Déposer :

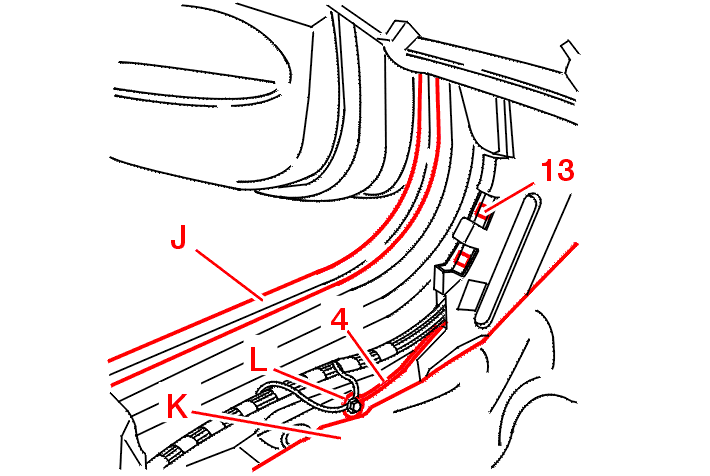

Brancher la cosse de masse du fil jaune-vert (4) sur la masse du véhicule (L) .

Brider le fil jaune-vert (4) le long du faisceau d'origine avec les colliers (13) .

Remettre en place :

Véhicule équipé d'un combiné à 4-5 cadrans :

6 - MONTAGE DES FEUX ANTIBROUILLARD SUR LE PARE-CHOCS

Déposer :

Découper soigneusement le pare-chocs sur le trait intérieur et ajuster si nécessaire .

Monter les joncs de finition de découpe (2) repérés (G) et (D) .

La lettre repère de l'enjoliveur est à positionner en haut lors du montage sur le pare-chocs .

Engager :

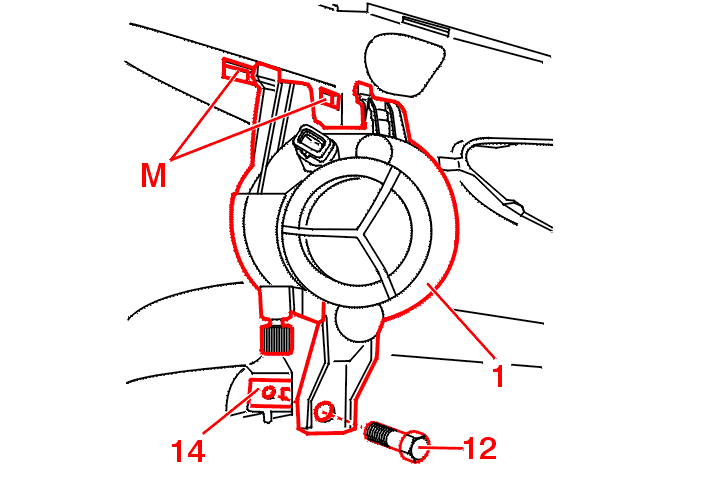

Fixer les antibrouillards (1) sur le pare-chocs avec les vis (12) .

Côté gauche : N° 67742320 .

Côté droit : N° 67742310 .

Brancher le faisceau antibrouillard sur les antibrouillards .

Reposer le pare-chocs .

Mettre le véhicule sur pont élévateur (Afin de brider le faisceau le long de la traverse AV avec les colliers (13)) .

Remettre le véhicule sur ses roues .

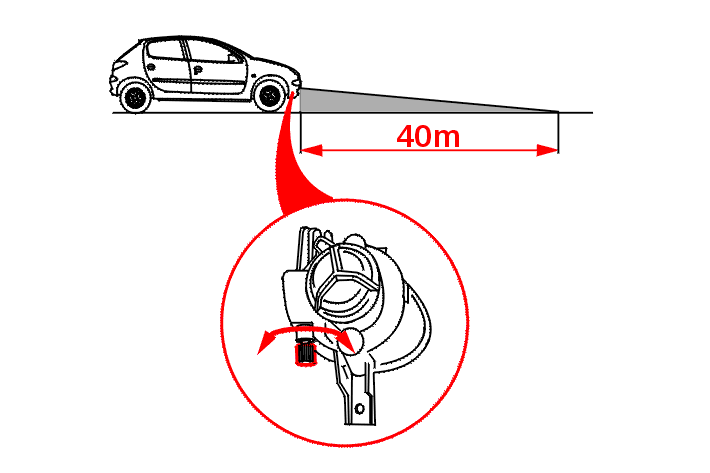

Régler les feux antibrouillard, véhicule à vide .

Reposer les pare-boue .

(Notice valable sous réserve d'évolution du produit) .
