E2AK0VK1 - 206

LEVAGE

1 - OUTILLAGE SPÉCIAL

[1] traverse (-).0010 .

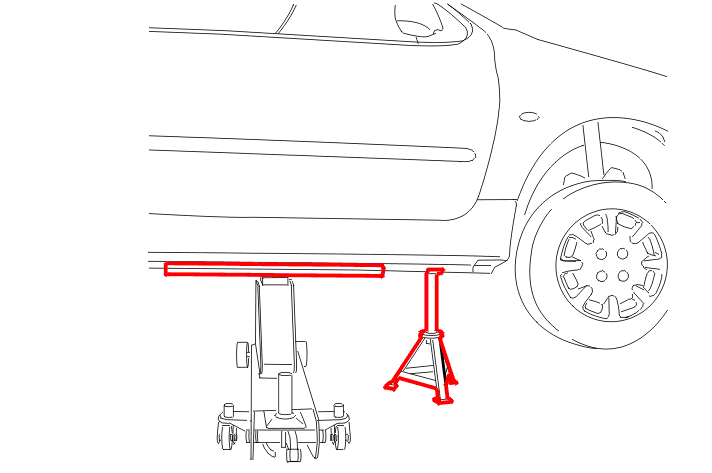

2 - MISE EN PLACE DES CHANDELLES

2 - 1 - À L'AVANT

Prendre appui sur la feuillure avec la traverse le plus près possible de la plaque de matage .

Positionner la chandelle à l'emplacement prévu pour le levage du véhicule avec le cric .

NOTA : pour avoir 2 roues pendantes, renouveler l'opération de l'autre côté .

2 - 2 - À L'ARRIÈRE

Prendre appui sur la feuillure avec la traverse le plus près possible de la plaque de matage .

Positionner la chandelle à l'emplacement prévu pour le levage du véhicule avec le cric .

NOTA : pour avoir 2 roues pendantes, renouveler l'opération de l'autre côté .

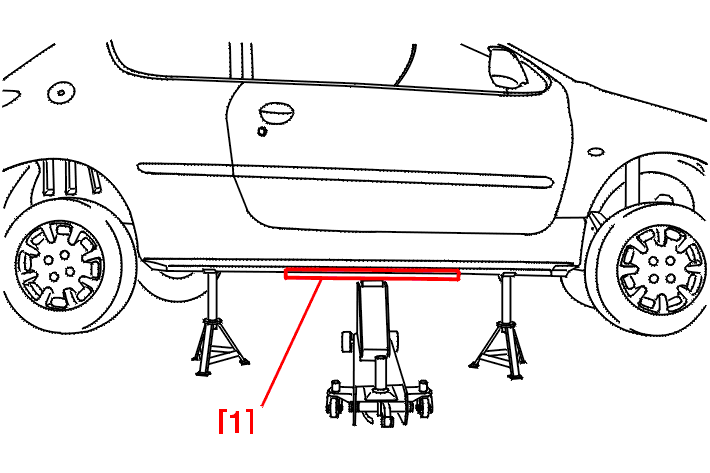

3 - LEVAGE LATÉRAL

Positionner la chandelle à l'emplacement prévu pour le levage du véhicule avec le cric .

NOTA : pour avoir 4 roues pendantes, renouveler l'opération de l'autre côté .

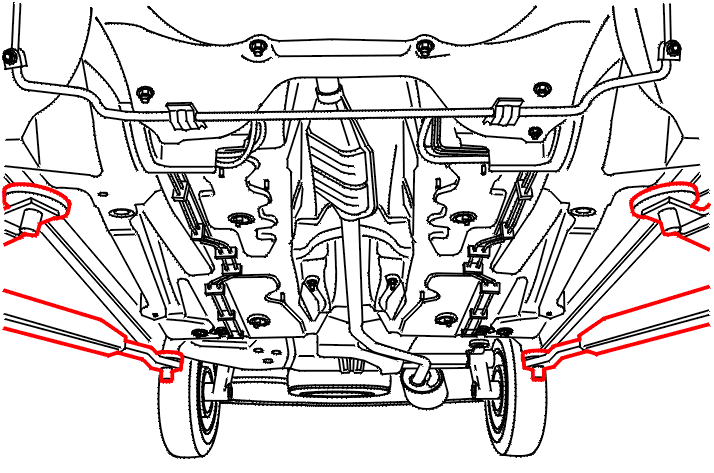

4 - LEVAGE SUR PONT ÉLÉVATEUR 2 COLONNES

Placer les patins du pont sur chaque plaque de matage .

5 - LEVAGE PAR PONT À PRISE SOUS CAISSE

ATTENTION : les déposes d'organes (GMP, train AR...) peuvent entraîner un déplacement du centre de gravité: utiliser un pont équipé de dispositifs de maintien rendant la caisse solidaire des bras de pont .

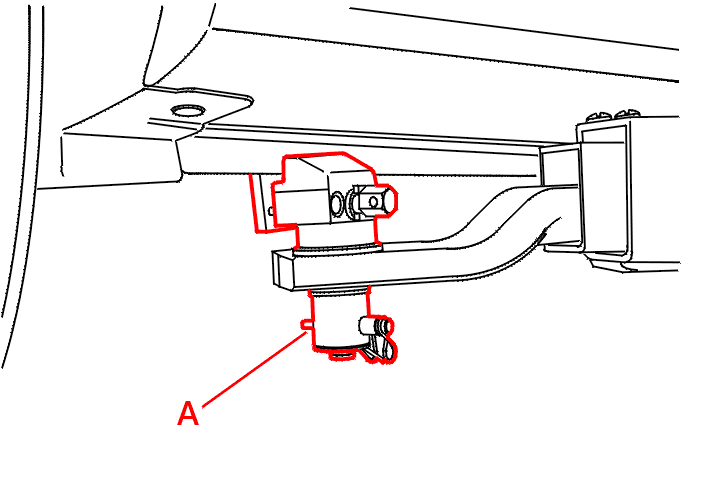

Positionner les pinces sous les plaques de levage , têtes des vis de serrage orientées vers l'extérieur du véhicule .

Placer les pinces dans l'échancrure prévue pour le cric de bord .

Serrer les pinces en utilisant la goupille et après serrage engager cette dernière dans le trou (A) .
