E5AB1HK1 - 206 MOTEUR DV4TD

OUTILLAGES SPÉCIFIQUES NOUVEAUX

désignation	catégorie	référence atelier	référence P.R
coffret pour remise en état moteur(s)	A / D	(-).0194	9780.68
kit de bouchons de propreté	B	(-).0194-T	9780.70
raccord de pression d'huile	A / D	(-).1503-J	9780.80
coffret serrage dynamométrique pour circuit haute pression diesel	A / D	(-).1609	9780.79
coffret de serrage bougies de préchauffage	A / D	(-).1253	9780.81
A : impératif B : révision D : DIESEL

1 - COFFRET POUR REMISE EN ÉTAT MOTEUR(S)

distribution / accessoires (référence P.R 9780.71)
repère	composition	référence atelier
1	pige de calage du vilebrequin ø5	(-).0194-A
2	pige de calage de pignon d'arbre à cames ø8	(-).0194-B
3	pige arrêtoir volant moteur ø12	(-).0194-C
4	levier galet tendeur dynamique courroie accessoires (3 accessoires)	(-).0194-D
5	levier galet tendeur dynamique courroie accessoires (E1) + rallonge (E2) (2 accessoires bas ou 1 accessoire)	(-).0194-E
6	pige d'immobilisation du galet tendeur ø4	(-).0194-F

injection
repère	composition	référence atelier
7	fausse bougie de prise de pression + flexible (-).0188-U1 + raccords ((-).0188-U2 à (-).0188-U6)	(-).0194-G
8	extracteur de pignon pompe haute pression	(-).0194-H
9	pige de dépose poulie pompe haute pression	(-).0194-J

étanchéité (référence P.R 9780.72)
repère	composition	référence atelier
10	outil de montage joint PTFE arbre à cames	(-).0194-K
11	outil de montage joint PTFE de vilebrequin (côté distribution)	(-).0194-L
12	outil de montage joint PTFE de vilebrequin (côté volant moteur)	(-).0194-M

rénovation du moteur
repère	composition	référence atelier
13	piges de centrage porte-arbre à cames ø12 X2	(-).0194-N
14	outil de centrage demi-coussinets de bielle (épaisseur 2mm + 3mm)	(-).0194-P
15	gabarit de positionnement des demi-coussinets de carter-chapeau	(-).0194-Q
16	support moteur (sans culasse)	(-).0194-R

ensemble de protection moteur (référence P.R 9780.69)
repère	composition	référence atelier
17	plaque de protection moteur + bouchons obturation collecteur d'admission X4	(-).0194-S

outil dans le coffret
repère	composition	référence atelier	référence P.R
18	outil d'emmanchement de joints de queue de soupapes	(-).0132-W	9769.NJ
19	douille de serrage des vis de culasse	(-).0185	9769.S1
20	leviers de décollement de la culasse X2	(-).0188-L	9769.NK

emplacement prévu dans le coffret
repère	composition	référence atelier	référence P.R
21	support comparateur	(-).0117-AH	9769.NL
22	support comparateur	(-).0118-EZ/FZ	9769.NN
23	comparateur	(-).1504	9758.76
24	outil serrage angulaire	FACOM D.360	9780.51
25	pince pour dépose des joints de queue de soupape	(-).0170-A	9780.32

en dehors du coffret
repère	composition	référence atelier	référence P.R
26	kit de bouchons de propreté : - pompe haute pression - rampe haute pression - injecteur - filtre à carburant	(-).0194-T	9780.70

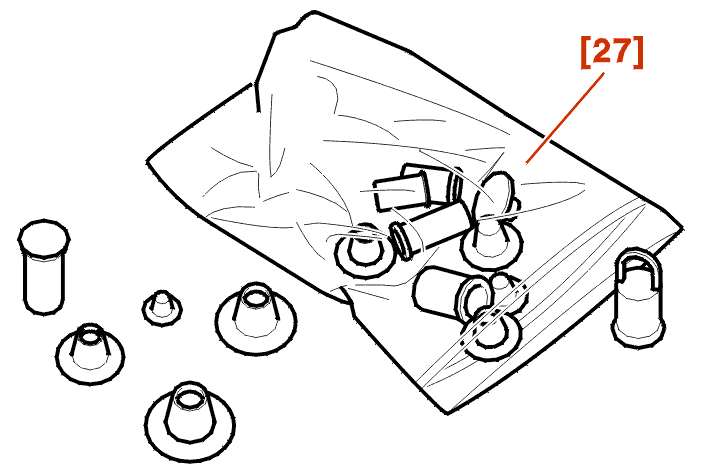

2 - KIT DE BOUCHONS DE PROPRETÉ

[27] Kit de bouchons de propreté (Référence P.R 9780.70) .

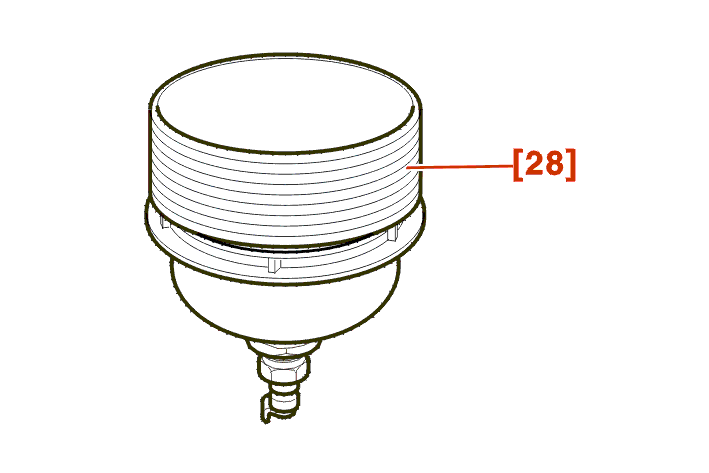

3 - CONTRÔLE PRESSIONS/DÉPRESSIONS (COMPLÉMENT AU COFFRET)

repère	désignation	référence atelier	référence P.R
28	raccord de pression d'huile ce coffret ainsi complété devient :	(-).1503-J (-).1503-ZU	9780.80 9769.AX + 9780.80

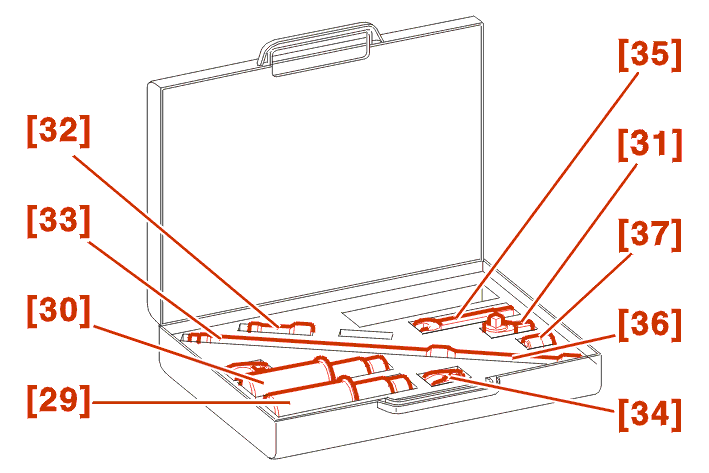

4 - COFFRET SERRAGE DYNAMOMÉTRIQUE POUR CIRCUIT HAUTE PRESSION DIESEL

repère	composition	référence atelier
29	clé dynamométrique préréglée : 1.7 m.daN	(-).1609-A
30	clé dynamométrique préréglée : 2.2 m.daN	(-).1609-B
31	tête de cliquet 3/8"	(-).1609-D
32	rallonge (75 mm)	(-).1609-E
33	embout CROWFOOT : 17 mm	(-).1609-F
34	embout CROWFOOT : 14 mm	(-).1609-G
35	embout à fourche de 13 mm	(-).1609-H
36	rallonge (420 mm)	(-).1609-J
-	mallette de rangement	-

outillage non fourni
repère	composition	référence atelier	référence P.R
37	douille : 13 mm	(-).1609-K	-

5 - COFFRET DE SERRAGE BOUGIES DE PRÉCHAUFFAGE
