B1BG4LK1 - 206 MOTEUR TU5JP4

DÉPOSE - REPOSE GROUPE MOTOPROPULSEUR

1 - OUTILLAGE SPÉCIAL

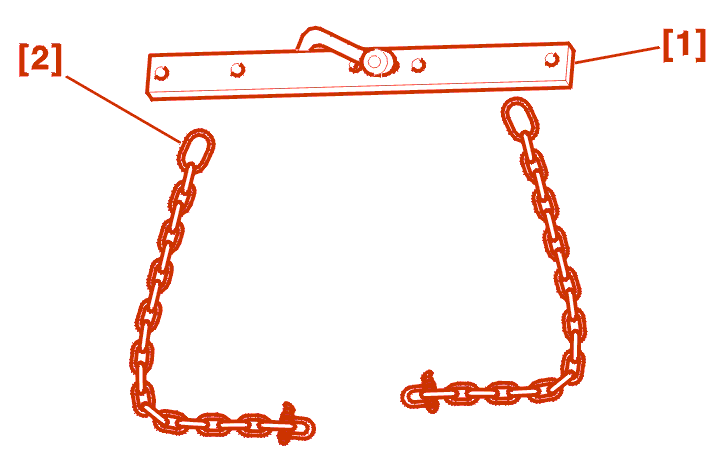

[1] Palonnier (-).0102-D .

[2] Chaîne de levage (-).0102-M .

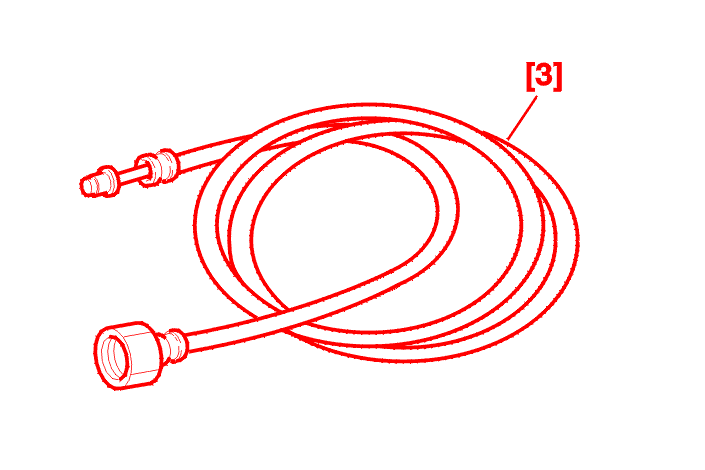

[3] Tuyau avec embout pour valve SCHRADER (-).0141-T1 .

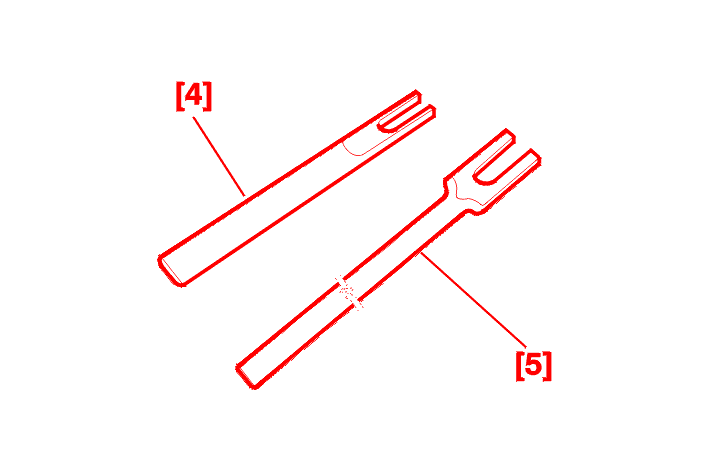

[4] Outil pour déclippage des rotules ø 10,0 mm (-).0216-G1 .

[5] Outil pour déclippage des rotules ø 13,0 mm (-).0216-G2 .

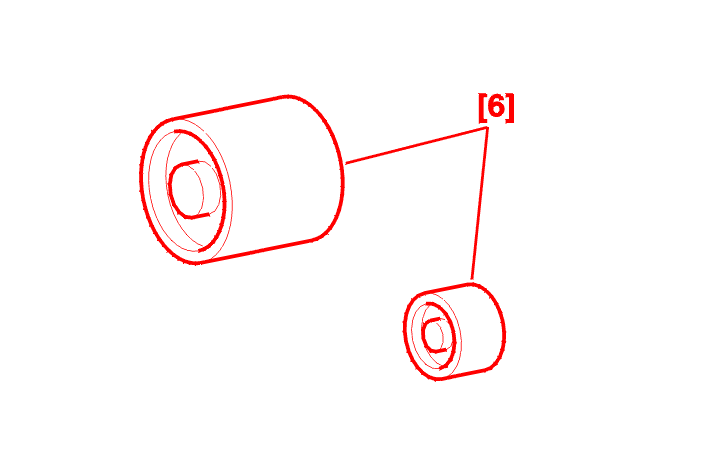

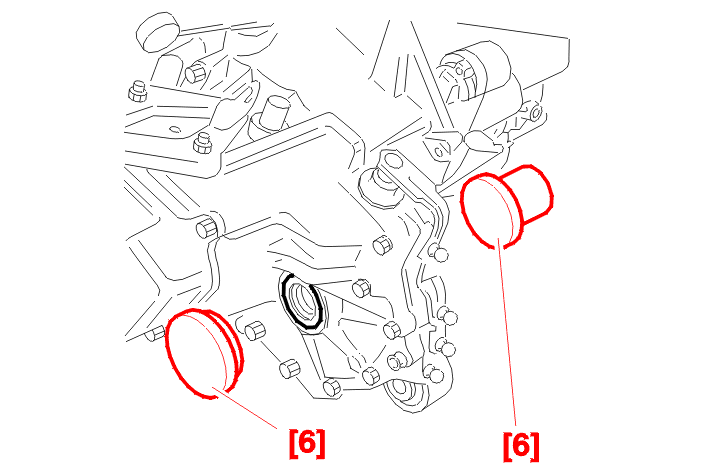

[6] Tampons de montage des joints à lèvres de sortie de pont (-).0317-T / (-).0317-U .

2 - DÉPOSE

NOTA : déposer le groupe motopropulseur par le dessus du véhicule .

Mettre le véhicule sur pont élévateur .

Débrancher la batterie .

Déposer :

la batterie et son bac
le boîtier filtre à air
le col d'entrée d'air
les roues avant
les pare-boue avant

Vidanger :

le circuit de refroidissement
le moteur (si nécessaire)

BOÎTE DE VITESSES 5

VIDANGER LA BOÎTE DE VITESSES .

TOUS TYPES

Déposer :

les raccords d'aérotherme
le vase d'expansion et son support
le raccord inférieur et supérieur du circuit de refroidissement
le radiateur

DÉPOSER LA COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES .

Déposer :

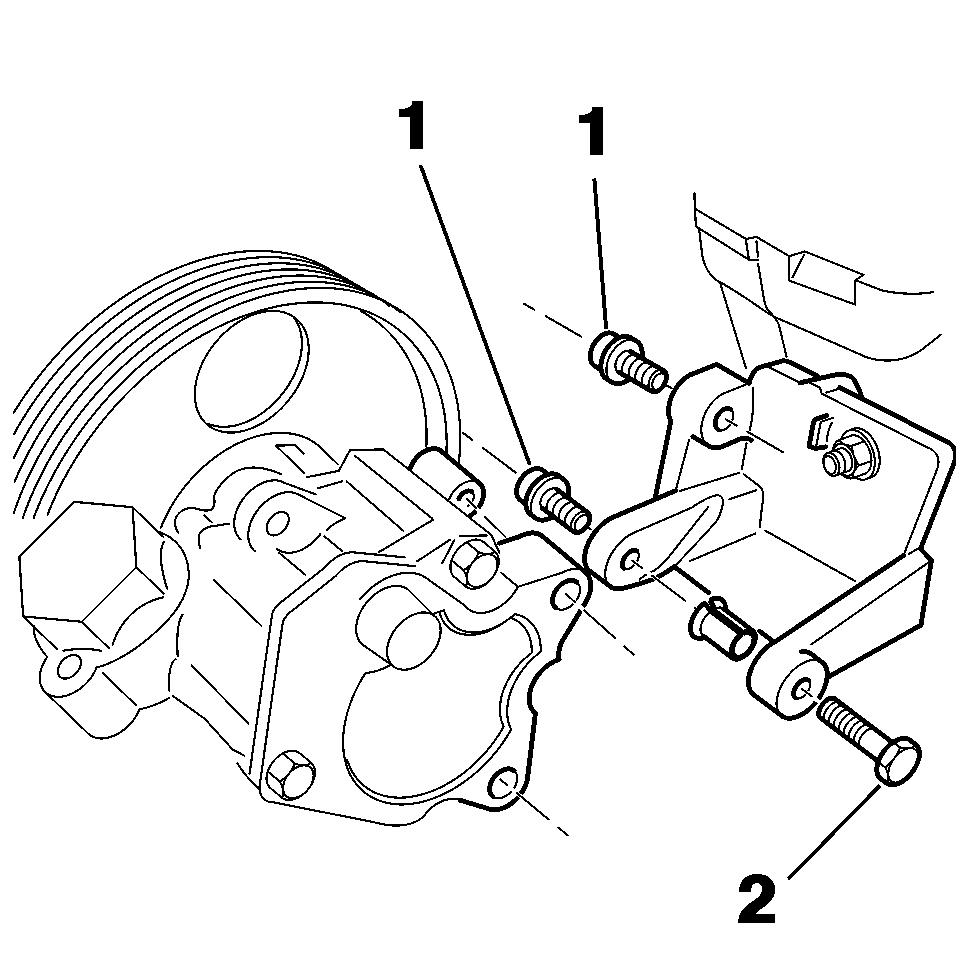

les vis de fixation (1) - (2) de la pompe de direction assistée
la pompe de direction assistée (sans ouvrir le circuit) et l'écarter
les vis de fixation du compresseur de réfrigération ; écarter le compresseur de réfrigération sans ouvrir le circuit de fluide
l'écran thermique de l'alternateur et de la pompe de direction assistée

BOÎTE DE VITESSES 5

DÉPOSER LES TRANSMISSIONS .

BOÎTE DE VITESSES AUTOMATIQUE AL4

DÉPOSER LES TRANSMISSIONS .

TOUS TYPES

Déposer :

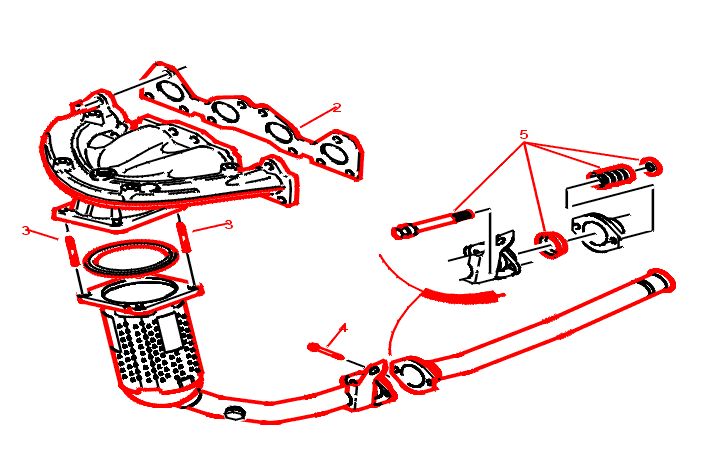

les écrous (3)
la vis (4)
l'ensemble fixation échappement (5)
le catalyseur

Désaccoupler :

le câble d'embrayage de la boîte de vitesses
le câble de commande de boîte de vitesses
les rotules de commande de boîte de vitesses (à l'aide des outils [4] - [5])

Faire chuter la pression d'essence en branchant l'extrémité de l'outil [3] sur la valve et récupérer l'essence dans un récipient .

ATTENTION : lors de l'accouplement de l'outil [3] prendre garde des projections éventuelles de carburant .

Débrancher les connecteurs :

contacteurs de boîte de vitesses
connecteurs sur boîte de vitesses
alternateur - démarreur
contacteur pression d'huile
détecteur de cliquetis
capteur de pression répartiteur d'admission
boîtier papillon motorisé
alimentation principale des injecteurs

Débrancher la tresse de masse sur la boîte de vitesses .

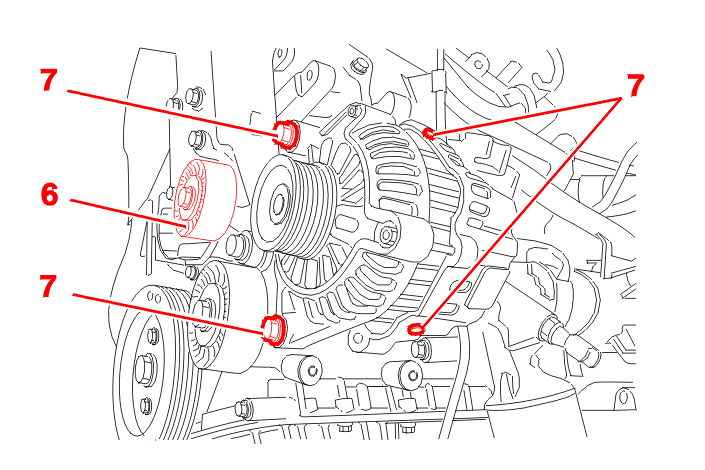

Déposer le galet enrouleur de la courroie d'entraînement des accessoires .

Déposer :

les vis (7)
l'alternateur

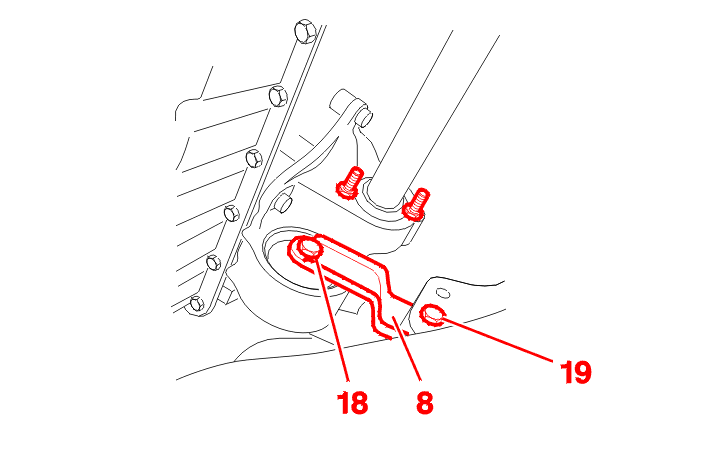

Déposer la biellette anticouple (8) .

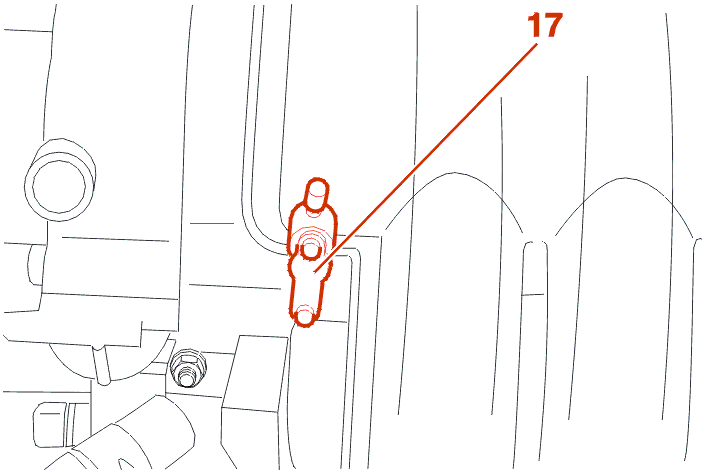

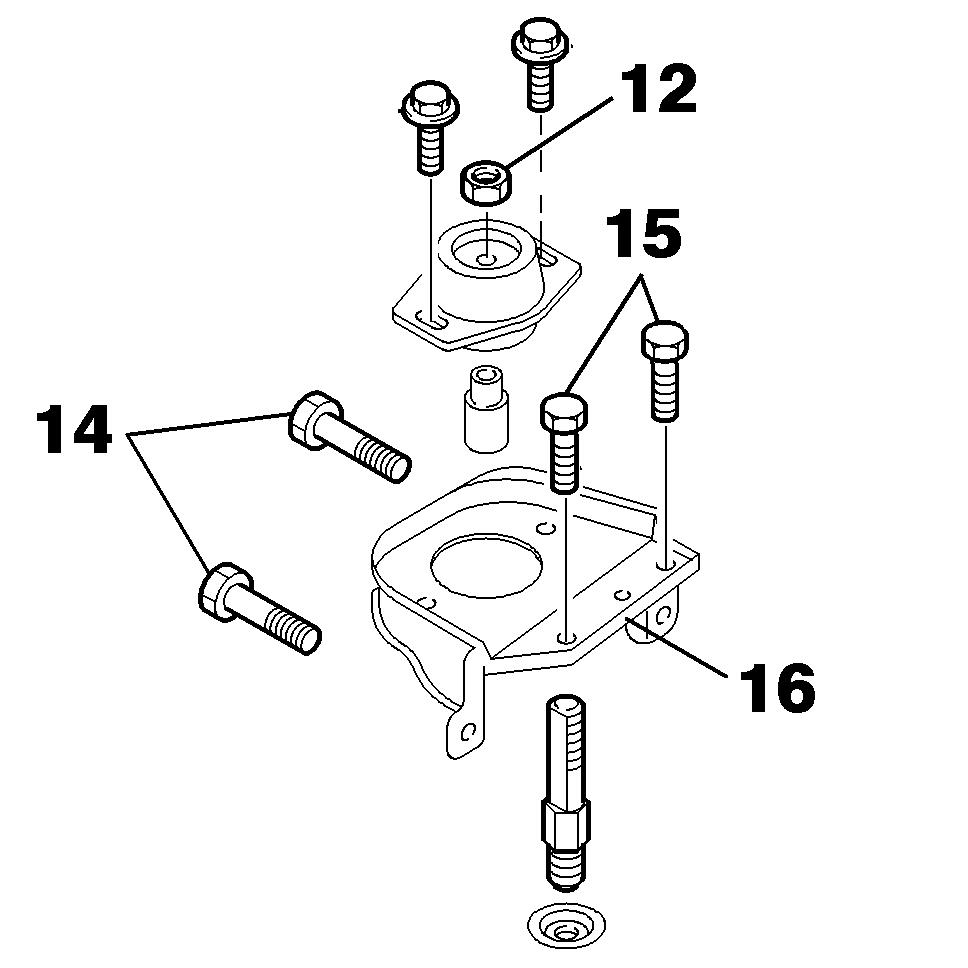

Mettre en place les outils de levage [1] - [2] sur les pattes d'élingage du moteur, et mettre en tension l'ensemble afin de déposer les supports du groupe motopropulseur .
