B2FG09K1 - 206 BOÎTE DE VITESSES MA

DÉPOSE - REPOSE TRANSMISSIONS

1 - OUTILLAGE

Jeu de 2 tiges de maintien des ressorts (-).0918-Z .

2 - DÉPOSE

Utiliser un pont élévateur à deux colonnes (Pour faciliter l'opération) .

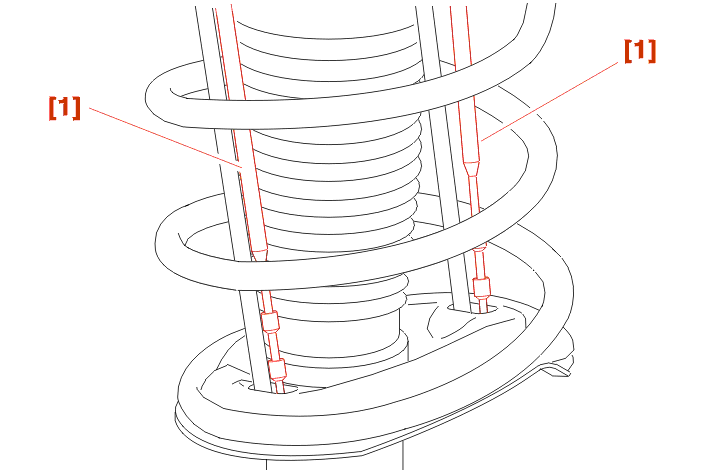

METTRE EN PLACE LES TIGES DE MAINTIEN DES RESSORTS [1] .

Déposer les roues .

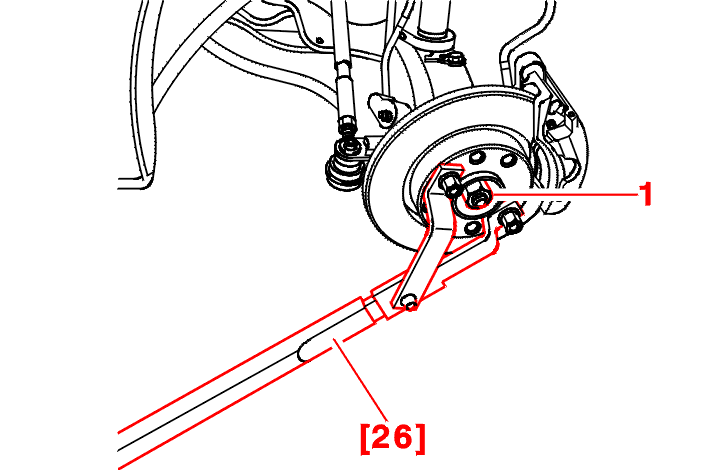

IMMOBILISER EN ROTATION LE MOYEU À L'AIDE DE L'OUTIL [26] .

Déposer l'écrou (1) .

Lever le véhicule .

VIDANGER LA BOÎTE DE VITESSES .

Transmission droite :

• dévisser les écrous (3) (au maximum)

Tourner les fixations d'un quart de tour .

Déposer la vis (4) .

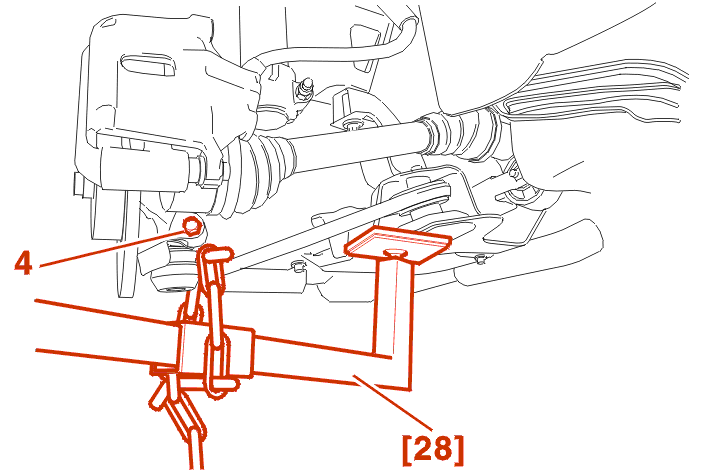

DÉGAGER LA ROTULE DE PIVOT (À l'aide de l'outil [28]) .

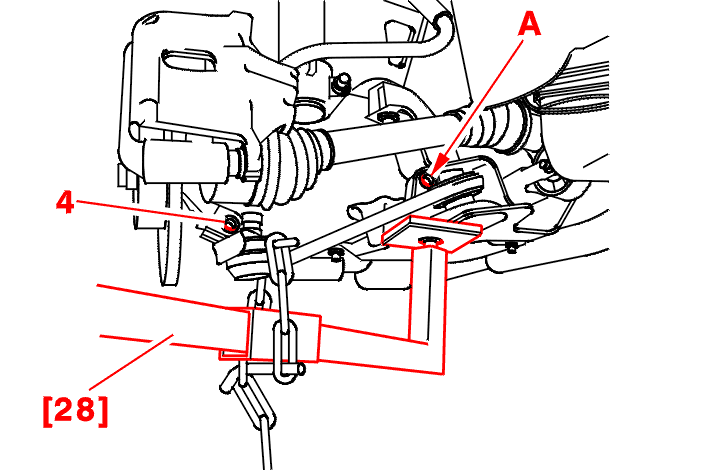

Mettre un écrou ou une douille en (A) pour immobiliser le triangle inférieur vers le bas .

Transmission droite :

• braquer à fond vers la droite

Transmission gauche :

• braquer à fond vers la gauche

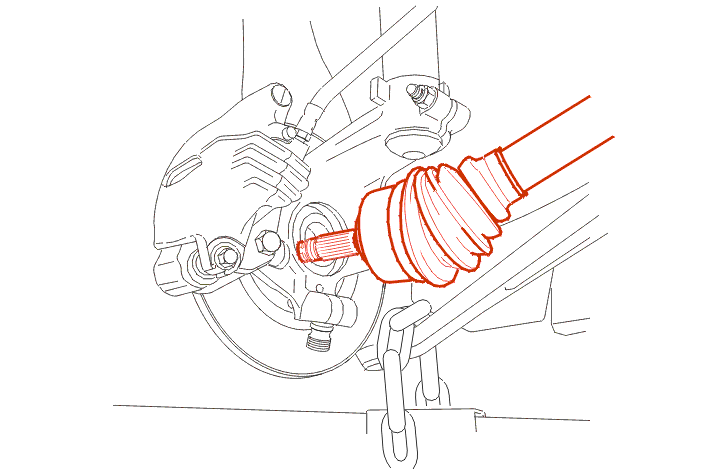

Dégager la transmission du moyeu .

Déposer la transmission .

Transmission droite :

• récupérer le déflecteur (5)

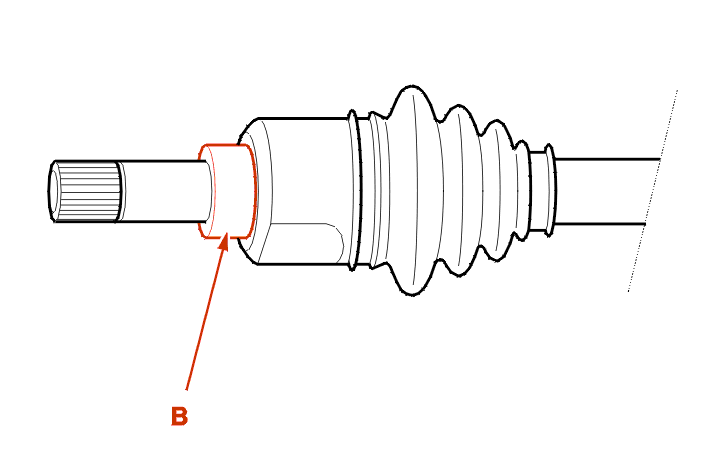

Mettre un morceau d'adhésif pour protéger les portées des joints sortie différentiel (B) .

3 - REPOSE

Contrôler :

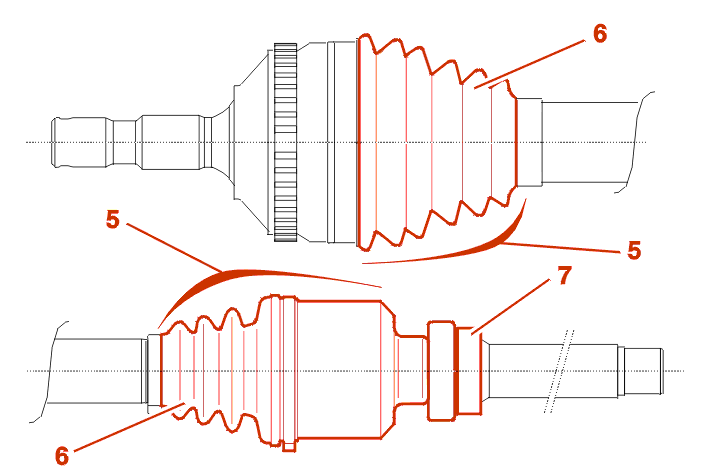

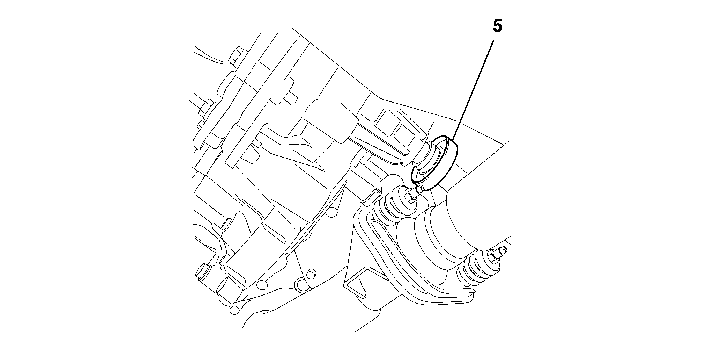

• l'absence de jeu dans les articulations (5)
• l'état des soufflets (6)
• le roulement de palier (7)

Remettre en état (Si nécessaire) .

Nettoyer et enduire de graisse multifonctionnelle TOTAL 3945 les cannelures du moyeu et de la transmission côté roue .

Transmission droite :

• nettoyer et enduire de graisse multifonctionnelle TOTAL 3945 la bague extérieure du roulement de palier (7) et son logement dans le support moteur inférieur droit

Remplacer :

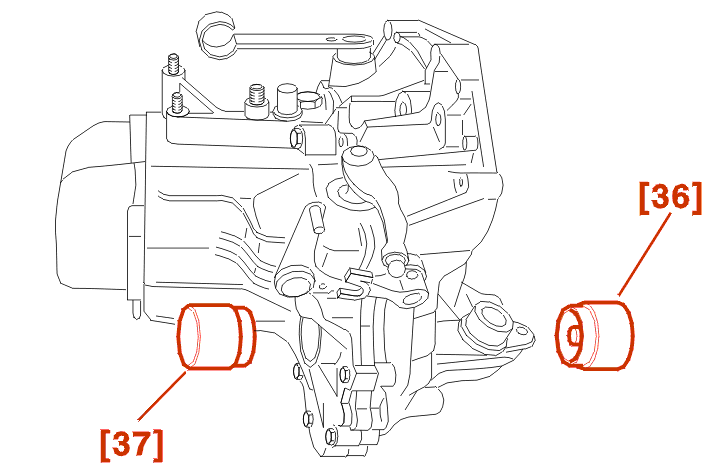

• LE JOINT DE SORTIE DIFFÉRENTIEL DROIT (à l'aide de l'outil [36])
• le joint de sortie différentiel gaucheLE JOINT DE SORTIE DIFFÉRENTIEL GAUCHE (à l'aide de l'outil [37])

Retirer le ruban adhésif .

Reposer la transmission dans le différentiel .

Transmission droite :

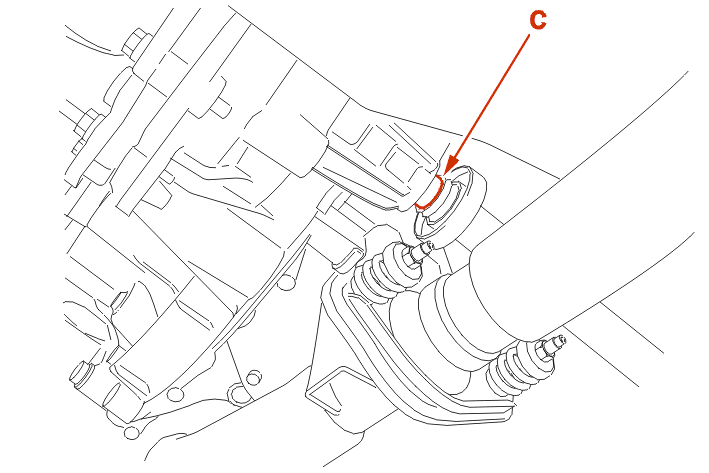

• mettre le déflecteur dans sa gorge (C)

Reposer :

• la transmission dans le moyeu
• la rotule de pivot à l'aide l'outil [28]
• la vis (4) : couple de serrage : 4 m.daN

Déposer l'outil [28] .

Préserrer un écrou de palier (5) à 0.5 m.daN .

Serrer l'autre écrou de palier (5) à 1 m.daN .

Compléter le serrage du premier écrou à 1 m.daN .

REMPLIR LA BOÎTE DE VITESSES .

Enduire de graisse pour surfaces type MOLYKOTE D321R la face et les filets de l'écrou (1) .

Serrer l'écrou (1) à 24.5 m.daN .

Sertir l'écrou (1) à l'aide de l'outil [35] .

Reposer les roues .

Couple de serrage : 8.5 m.daN .
