B1EG25K1 - 206 MOTEUR D4D MERCOSUR

DÉPOSE - REPOSE COURROIE DE DISTRIBUTION

1 - OUTILLAGES SPÉCIAUX

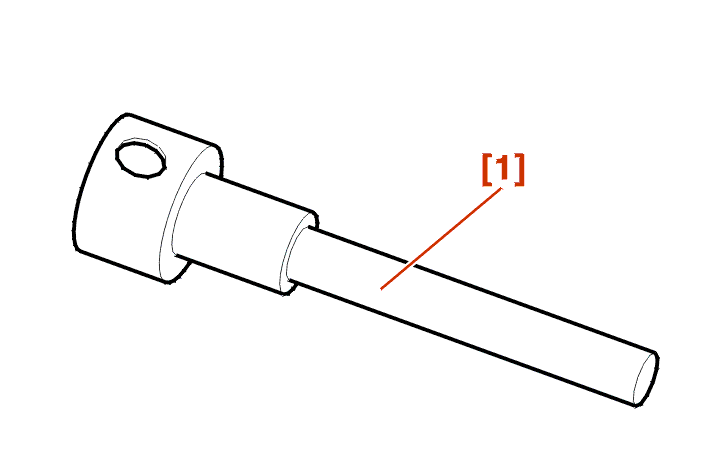

[1] Pige de point mort haut moteur (-).1054 .

2 - DÉPOSE

Mettre le véhicule sur un pont élévateur deux colonnes .

Déposer le couvercle de bac batterie .

Débrancher la batterie .

Déposer :

• le cache-style
• la roue avant droite
• le pare-boue avant droit
• LA COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES
• la poulie d'entraînement des accessoires , en bloquant le volant moteur à l'aide d'un tournevis
• à l'aide d'une chandelle, soutenir le moteur du côté droit
• déposer le support moteur droit

Déposer les carters de distribution (1) .

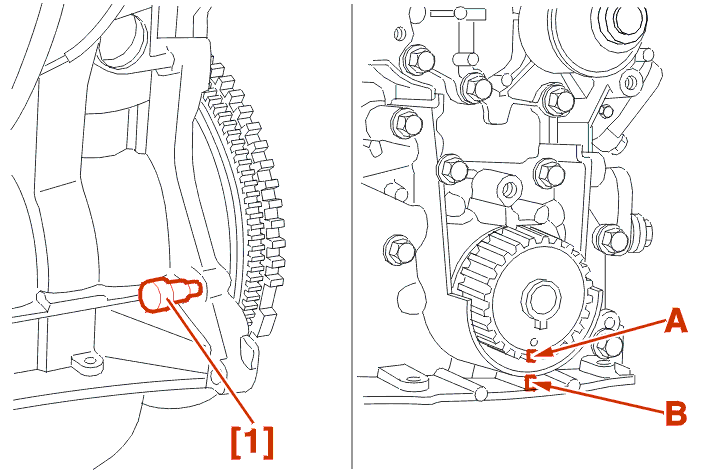

Piger le moteur au point mort haut à l'aide de l'outil [1], en alignant le repère (A) du pignon de vilebrequin avec le repère (B) fixe du corps de la pompe à huile .

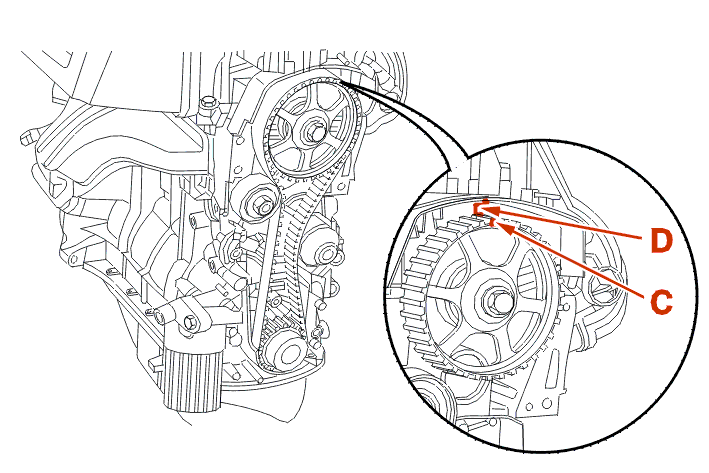

Vérifier l'alignement du repère (C) de la poulie d'arbre à cames avec le repère fixe (D) .

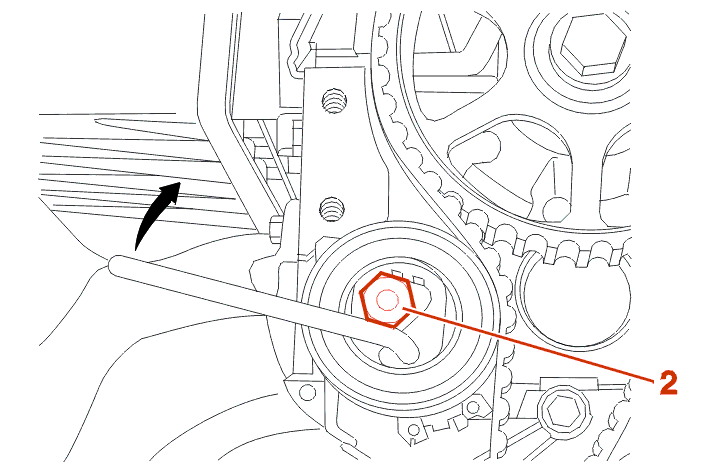

Desserrer l'écrou (2) du galet tendeur dynamique .

ATTENTION : ne pas dégager l'ergot du galet de la nervure du carter .

Détendre la courroie à l'aide d'une clé hexagonale .

Déposer la courroie de distribution .

3 - REPOSE

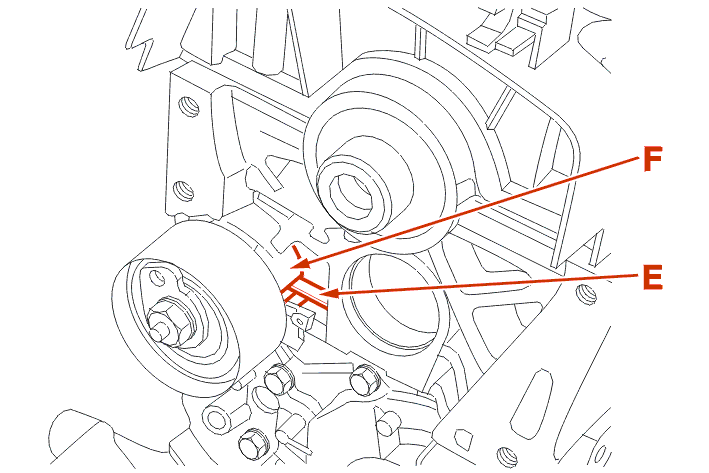

Veiller à ce que l'ergot (E) du galet tendeur soit correctement positionné dans la nervure (F) .

Maintenir le pignon du vilebrequin en place à l'aide de la vis de poulie d'entraînement des accessoires .

Vérifier le bon positionnement du repère d'arbre à cames et du pignon de vilebrequin .

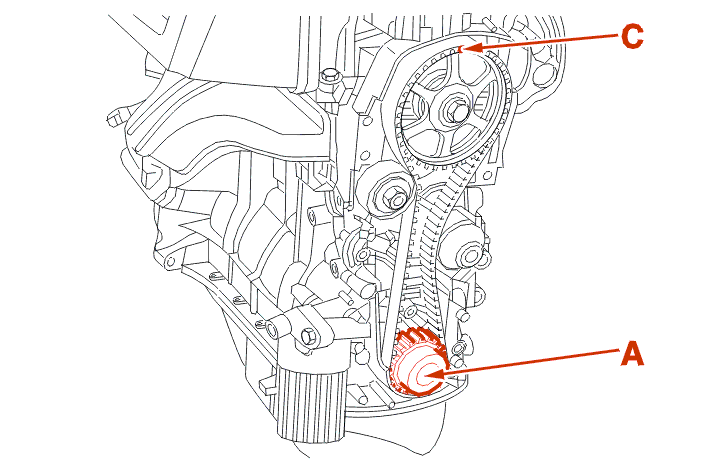

Monter la courroie de distribution en alignant les repères (C) de la courroie avec ceux du pignon d'arbre à cames (côté extérieur de la courroie) et du vilebrequin (A) (côté intérieur de la courroie) .

Retirer l'outil [1] du volant moteur .

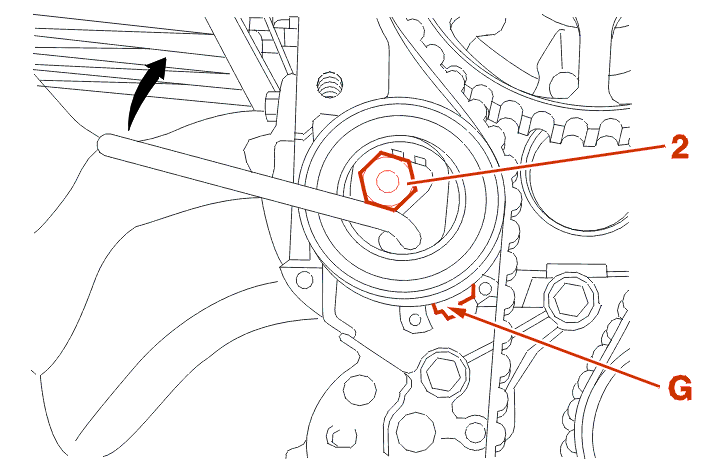

À l'aide d'une clé hexagonale de 6 mm, amener l'index mobile (G) du galet tendeur dans la position indiquée .

Serrer l'écrou (2) du galet tendeur à 2.4 m.daN .

Effectuer 6 tours de vilebrequin dans le sens horaire .

Piger le moteur au point mort haut, à l'aide de l'outil [1] .

Retirer l'outil [1] .

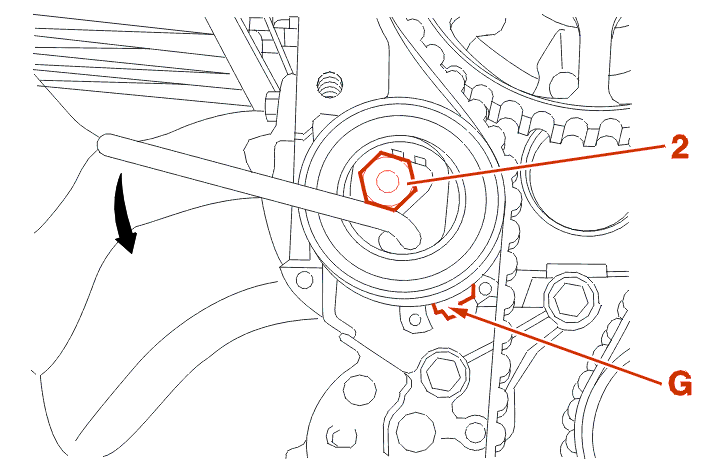

Desserrer d'un tour maximum l'écrou (2) du galet tendeur tout en le maintenant à l'aide d'une clé hexagonale de 6 mm, puis ramener progressivement l'index mobile (G) au milieu de la fenêtre de calage .

Serrer l'écrou à 2.4 m.daN .

Reposer la vis de poulie d'entraînement des accessoires .

Reposer les carters de distribution (1) .

Reposer la poulie d'entraînement des accessoires .

Serrer la vis à 4 m.daN + 70° ± 5° .

REPOSER LA COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES .

Reposer le support moteur droit .

Serrage à 5.5 m.daN .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .
